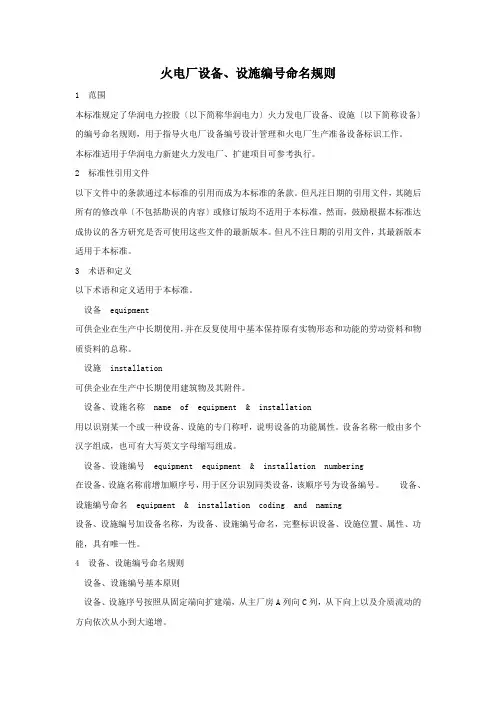

火电厂设备、设施编号命名规则

1 范围

本标准规定了华润电力控股〔以下简称华润电力〕火力发电厂设备、设施〔以下简称设备〕的编号命名规则，用于指导火电厂设备编号设计管理和火电厂生产准备设备标识工作。

本标准适用于华润电力新建火力发电厂、扩建项目可参考执行。

2 标准性引用文件

以下文件中的条款通过本标准的引用而成为本标准的条款。但凡注日期的引用文件，其随后所有的修改单〔不包括勘误的内容〕或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。但凡不注日期的引用文件，其最新版本适用于本标准。

3 术语和定义

以下术语和定义适用于本标准。

设备 equipment

可供企业在生产中长期使用，并在反复使用中基本保持原有实物形态和功能的劳动资料和物质资料的总称。

设施 installation

可供企业在生产中长期使用建筑物及其附件。

设备、设施名称 name of equipment & installation

用以识别某一个或一种设备、设施的专门称呼，说明设备的功能属性。设备名称一般由多个汉字组成，也可有大写英文字母缩写组成。

设备、设施编号 equipment equipment & installation numbering

在设备、设施名称前增加顺序号，用于区分识别同类设备，该顺序号为设备编号。 设备、设施编号命名 equipment & installation coding and naming

设备、设施编号加设备名称，为设备、设施编号命名，完整标识设备、设施位置、属性、功能，具有唯一性。

4 设备、设施编号命名规则

设备、设施编号基本原则

设备、设施序号按照从固定端向扩建端，从主厂房A列向C列，从下向上以及介质流动的方向依次从小到大递增。 对于背靠背布置的汽轮发电机组，其设备、设施编码规则可从汽轮机端开始，发电机端结束。 汽机房内的电气、热控、化学、暖通、消防设备应与汽机编码规则一致。 与主机配套的水工设备如：循环水泵房〔站〕设备应与主机一致。

Xxx（单位）公司

文档序号：XXGS-YXFA-001

版本编号：YXFA -20XX-001

XXX（单位）公司

设备命名规则和编码规则管理办法

编制部门： 知丁

日期： 年 月 日 Xxx（单位）公司

设备命名规则和编码规则管理办法

第一章 总 则

第一条 本制度规定了设备命名和编码的管理内容与要求及考核等内容。

第二条 规范现场设备的管理，保障设备命名和编号不重复，避免因设备命名和编号重复而导致的误操作事故的发生。

第三条 本制度适用于xx发电有限公司设备命名和编码工作。

第二章 管理内容与要求

第四条 命名原则

（一）命名应以用途为基本，不足以表明时，增加辅助性文字。

（二）命名应避免名称重复、谐音之弊。

（三）机组名称：发电机、水轮机。

（四）变压器名称：主变、厂用变、近区变、专用变、励磁变。

（五）励磁系统各柜名称：功率柜、调节柜、灭磁开关柜。

（六）开关、刀闸名称：断路器、隔离开关、接地刀闸。

（七）互感器、避雷器、耦合电容器名称：电压互感器、电流互感器、避雷器、耦合电容器。 Xxx（单位）公司

（八）线路名称：一般以线路两端厂、变名称的简称组合命名。

（九）油、水、风系统名称：高压机、低压机、滤油机、滤过器、泵、罐、槽、阀。

（十）盘、柜、箱名称：操作盘、保护盘、PLC盘、LCU盘、动力盘、配电盘、操作柜、控制箱、端子箱；

（1）盘：无后门的为盘；

（2）柜：有后门的为柜。

第五条 发电机、水轮机、主变压器编号原则

（一）发电机、主变压器采用数字+附加字母表示。

（二）附加字母规定

发电机用 “GS”表示；

变压器用 “T”表示。

如： 1GS 1T

（三）厂用高压变压器（13.8KV）以数字“9”开头的两位数字+附加字母表示,如:91T。

（四）机组励磁变以机组序号+“TS”表示，如：1 TS

生产车间设备编码规则（试用版）

为加强对生产车间设备的管理，方便生产车间对设备的使用，技术部特制订本规则。

实施本规则后，生产车间的每一台生产设备都有其唯一的编码。

1,生产设备编码规则。

生产设备的编码原则：车间生产设备的编码共十位，前两位为备用位，以 00表示。第三位到第五位代表设备类型，以设备类型的汉语拼音声母表示，具 体见下表。

序号 设备分类 编码第三位到第五位

1 剪板机 数控剪板机 JBS

普通剪板机 JBP

2 折弯机 数控折弯机 ZWS

普通折弯机 ZWP

3 冲床 多工位 CS0

普冲 CPO

液压压力机 CYY

4 焊机 CO2气体保护焊 HCB

氩弧焊 HYH

激光焊 HJG

储能焊 HCN

直流焊 HZL

5 激光切割 JGG

6 气割 数控切割 QGS

半自动切割 QGB

7 钻床 空心磁力钻 ZKC

立钻 ZLO

摇臂钻 ZYB

台式钻攻钻床 ZZG

8 锯 金属带锯床 JJD

型材切割机 JXG

9 （若新增其他类别设备） （新增对应编码）

接下来的二位编码代表该种设备的生产能力的某一参数，最后两位代表该类别设备的 序列号。如下所示。0OXXXXXXXX

*代表设备类型的代码

2,各种型号设备编码规则具体如下：

2.1, 剪板机编码规则：剪板机的编码前两位为备用位，以 00表示。接下来的三位

代表设备类型，以剪板的拼音声母大写 JB开始，第五位区分剪板机是数控的还是非数 控的或别的类型，若是数控的，在JB后加字母S，普通剪板机则在JB后加字母P,以后 若增加其他类型的剪板机，以此位区别。再接下来的三位代表剪板机的可剪最大厚 度。例如040代表剪板最大厚度为4mm ,120代表剪板的最大厚度为12mm。最后是剪 板机的序列号，含两位。因此，剪板机编码共包含 10位，具体形式如下：

4设备类型代码：剪板机

举例1:

00：备用位。

JBS：数控剪板机。

040：剪板的最大厚度为4mm。

设备命名及编号原则

1 总则

1.1 为适应现代企业发展的要求，提高我公司设备系统调度运行管理水平，特制定本原则。

1.2 凡属我公司生产设备，均应照本原则实行统一命名及编号。1.3 凡与省调关联的设备，参照省调编号原则编号，并报请省调同意后方可执行。

1.4 设备变更或技改后，新增设备的命名及编号应按照本原则套编。1.5 凡遇本原则未明确的设备的命名及编号，应报生产调度部门审定。

1.6 本原则由工程技术部、运行部组织实施，有关专业应根据本原则编制各专业的设备名称及编号清册。

1.7 本原则的解释权归运行部。2 电气系统部分设备名称

调度管理中常用的电力系统设备名称，按“电力系统调度术语”命名，其文字符号按有

关设备术语缩写而成，常用基本符号见表1。表1 常用基本符号

项目基本符号名称

1 G 发电机

2 T 变压器

3 WB 母线4 QF 开关

5 QS 刀闸

6 WL 线路

7 CT 电流互感器

8 PT 电压互感器

9 L 电抗器

10 F 避雷器3 交流220kV设备编号

3．1 220kV交流线路命名遵循如下原则：

3.1.1 线路及主变名称按照调度下发的命名执行；3.1.2 每一条线路均有独立的线路名称，不同的线路对应不同的代码编号。3.1.3 母线命名原则：按照调度下发的命名执行。

4 6kV及以下系统设备编号原则4.1 变压器命名原则

4.1.1 6kV及以上变压器为高压变压器，在命名第一字中以“高”标示，400V变压器为低

压变压器，不标注电压等级。

4.1.2 根据变压器所带主要负荷的不同，在名称中加入标示字，如6kV系统中#1机高厂变、#2机高厂变、#01高备变。

4.1.3 各低厂变命名标明机组号、变压器名称。如：#1机汽机1A变、#1机锅炉1B变等。4.1.4 按低厂变所带负荷不同，以数字与英文字母作为标示，作为其开关及相关元件的编

号代码。（见附表1）

4.2 母线命名原则4.2.1 母线名称标示出机组号、负荷类型、电压等级、母线段号，两段母线一般以A、B
