电焊机的安全使用PPT课件

如果滕某具备基本的安全用电知识，本次死亡事故是 完全可以避免的。
9
案例3 ： 某造船厂有一位年轻的女电焊工，在船舱内进
行电焊作业时不慎触电死亡。 原因分析： 1、因船舱内温度高而且通风不好，身上大量出汗， 帆布工作服和皮手套已湿透，导致人体电阻大大 下降。 2、在更换焊条时触及焊钳口，因痉挛后仰跌倒， 焊钳落在颈部未能摆脱，电焊机二次侧空载电压 加于人体，造成电击。
10
案例4 ： 北仑区宁波凯泫船业有限公司承接船舶修理，
今年6月15日，分包单位员工贺某在内底板舱（有 限空间）进行封板（焊接）作业时触电死亡，年 仅24岁。 原因分析： 1、贺某既无特种作业资格证，又未经“三级教育” 安全培训，违章进行电焊作业。 2、焊条接触身体（右腰部有电击痕迹），负荷侧 （二次低压侧）电压长时间（约10～15分钟）通 过人体导致死亡。
5
一个“认识上的误区”！
6
“这个电不打人！？” 电焊机负荷侧（二次低压侧）电压真的不会伤
人吗？这是个认识上的误区！是缺乏电气专业技 术知识的错误认识，也是对触电事故了解不够的 原故。为此，我们多次付出了惨痛的生命代价！ 案例1 ：
某安装公司对某氧化铝厂3号熟料烧成窑进行大修，临 时工何某在窑尾焊接钩钉时，不慎触电，送往医院抢救 无效死亡。 原因分析： 1、何某无特种作业资格证，违章进行电焊作业，对电焊 操作最基本的技能一无所知 。
电焊机的安全使用
1
第一部分：问题的提出（惨痛的教训） 第二部分：电焊机的工作原理
第三部分：电焊机二次线触电成因 第四部分：电焊机的安全使用
2
第一部分：问题的提出（惨痛的教训）
3
人的生命是最宝贵的！
但是，近年来因为电焊机作业而导致死亡的 事故时有发生，宝贵的生命丧失在本来可以
避免的意外事件之中。
交流手工弧焊机主要用于焊接2.5mm以上厚度 的钢板。
14
因为频频发生电焊工触电死亡事故的基本上都 是交流弧焊机，因此，我们在这里重点探讨普通 交流弧焊机的工作原理。对于直流弧焊机以及其 他各种形式的焊机的工作原理及相关技术问题作 从略处理。

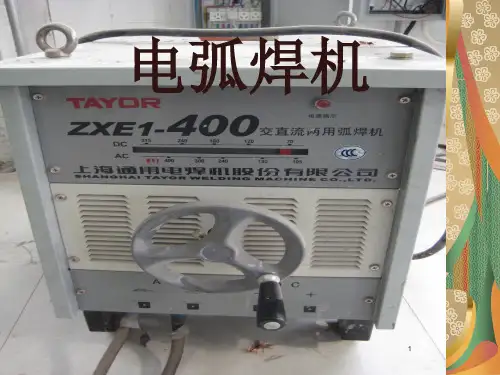

目前应用最广泛的“动铁式”交流弧焊机如下 图所示。它是一个结构特殊的降压变压器，属于 动铁芯漏磁式类型。焊机的空载电压为60～90V， 工作电压为20～40V，电流调节范围为50～450A。 （不同厂家、不同型号产品的参数会有一些差异）
4
在电焊作业现场，常出现一些易造成人身触电伤亡事 故的安全隐患，如电焊作业时，焊工不戴专用手套；电 焊机的引出线接头或绝缘破裂导体裸露；引出线接线柱 裸露不加护罩；引出线直接搭在金属物体上；引出线拖 拉在地面积水里甚至直接扔到深水里，而且焊工还站在 水里作业。当安监人员制止、纠正这些习惯性违章行为 时，焊工及相当一部分检修工的回答既简单又统一： “这个电不打人。”
但是，当作业环境特殊时，不但人体电阻的额外增加 部分会下降（甚至为零），而且人体电阻也会急剧下降； 这时候电打人的条件达到了，发生人身触电伤害事故是必 然的。
12
第二部分： 电焊机的工作原理
（重点介绍普通交流电焊机）
13
焊条电弧焊所用焊机按电源的种类可分为交流 弧焊机和直流弧焊机两大类。
【电焊机品种很多： （1）交流手工弧焊机、（2）氩弧焊机（3）直流 弧焊机（4）二氧化碳保护焊机（5）埋弧焊机（6） 对焊机（7）点焊机（8）高频直逢焊机（9）滚焊 机（10）铝焊机（11）闪光压焊机（12）激光焊 机】
11

通过以上几起触电死亡事故案例的分析，引发的触电 死亡事故都是由电焊机负荷侧电压造成的，并非那些焊工 所说的“这个电不打人”。相反，这个电不仅打人还能致 命！认为它不打人只是条件未达到。因为干燥的电焊手套、 帆布手套及线手套、各类鞋袜、木板等都有一定的绝缘电 阻，相应增大了人体的电阻，使通过人体的电流较小，达 不到感知电流，所以人没有感觉就认为没有触电，久而久 之也就在脑海里形成了错误的认识——“这个电不打人”。
18
(4) 零电压：为了保证焊接过程频繁短路（焊条与 焊件接触）时，要求电压能自动降至趋近于零， 以限制短路电流不致无限增大而烧毁电源。 3、交流电焊机具有焊接电流的可调节性
为了适应不同材料和板厚的焊接要求，焊接 电流能从几十安培调到几百安培，并可根据工件 的厚度和所用焊条直径的大小任意调节所需的电 流值。
7
2、窑体系钢材制造，导电性能良好，何某焊接时 左手持钩钉，右手握焊把，被焊物钩钉没有与窑 体接触，负载电流通过焊把线、焊条、钩钉、人 体、窑体、二次侧地线，回到电焊机，构成电流 流通的回路，使电流通过人体，造成触电死亡事 故。
如果被焊物钩钉与窑体直接接触，由于人体电 阻远远大于金属的电阻，通过人体的电流很小 （可以忽略不计），这起人身触电事故就不会发 生了。
8
案例2 ： 某日，滕某在未采取任何安全防护措施的阴雨天的环
境里进行电焊作业，作业中，在距离电焊机和220V电源 约6m处触电死亡。 原因分析： 1、雨水使电焊钳漏电； 2、死者触及到电焊钳的带电部分（如焊钳口、焊条）， 使电焊机的负荷侧电压加于人体，较大的电流远远超过摆 脱电流，使滕某无力自主摆脱而触电死亡。
15
⒉
16
电焊机就是一个特殊的变压器 ，普通电焊机的工作原 理和变压器相似，是一个降压变压器。在次级线圈的两端 是被焊接工件和焊条，引燃电弧，在电弧的高温中将工件 的缝隙和焊条熔接。 1、初级（一次侧）电压U1：交流380V（单相）或220V ， 不随负载的变化而变化，其电压是恒定的。 2、次级（二次侧）电压U2：随负载的变化而变化——
(1) 空载电压：为了满足引弧与安全的需要，空载（焊 接）时，要求空载电压
17
约为60 ～90V，这既能顺利起弧，又对人身比较 安全。（注意：这里所说的 “对人身比较安全” 是有前提条件的相对而言！） (2) 工作电压：焊接起弧以后，要求电压能自动下 降到电弧正常工作所需的电压，即为工作电压， 约为20～40 V，此电压也为安全电压。 (3) 电弧电压：即电弧两端的电压，此电压是在工 作电压的范围内。焊接时，电弧的长短会发生变 化：电弧长度长，电弧电压应高些；电弧长度短， 则电弧电压应低些。因此，弧焊变压器应适应电 弧长度的变化而保证电弧的稳定。
