zigBee无线温度数据采集系统设计
于博;丁高林;郑宾
【摘 要】在传统的模拟信号远距离温度测量系统中，需要很好地解决引线误差补偿问题、多点测量切换误差问题和放大电路零点漂移误差问题等技术问题，才能达到较高的测量精度。另外一般监控现场的电磁环境都非常恶劣，各种干扰信号较强，模拟温度信号容易受到干扰而产生测量误差，影响测量精度。因此，在温度采集系统中，采用抗干扰能力强的新型数字传感器和新兴的ZigBee无线传输技术桐结合的方案是解决这些问题的最有效方案，新型数字温度传感器DSl8820具有体积更小、精度更高、适用电压更宽、采用～总线、可组网等优点，在实际应用中得到了良好的测温效果，另外通过为系统添加新的测量手段，无线技术能够帮助其改进流程。%In the traditional analog signal distance temperature measuring
system, we need to solve the problem of load error compensation,
multimetering cut error and amplifying circuit of zero drift and so on, get
higher measurement accuracy. In addition, electromagnetic environment
of ordinary local monitoring, there are stronger interference signal, analog
temperature signal is easy to be interferenceed so that produce
measurement error ,so affect the measurement accuracy. Therefore, in the
乱 蒜霾 应用方法论 １４９
高压开关柜监控中无线测温技术的运用
于永亮，徐坤，刘俸斌
（益和电气集团股份有限公司，山东青岛２６６５００）
摘要无线测温技术主要由部署于被监测范围内的多个微型传感器节点构成，再以无线通信方式构建成具有多跳性的网络
系统，达到协作感知、采集和处理相应的电力系统元件信息。高压开关柜是电力系统中起到发电、输电、配电、耗电、电能
转换、电力通断、用电控制与保护等作用的一种电器产品。本文介绍了高压开关柜监控中采用无线测温技术的原理、优点、 和具体方法，希望为相关行业工作者提供理论依据。
关键词高压开关柜；无线测温技术；电力监控；实践应用
中图分类号ＴＭ 文献标识码Ａ 文章编号１６７３—９６７１一（２０１２）０５２—０１４９一【）１
随着我国电力事业的发展与发达，用电普及以及对电力供应 的进一步广泛需求，使电力系统已经在逐步向着网络化、安全 性、自动化、可靠易用的方面发展。由于电力网络的分布越来 越广泛，电网的覆盖面积也越来越大，接触和使用的人群越来
越多，使生活与工作中对电力系统安全性与自动化的呼声非常 高。而对电力系统内相关元件的测温工作，一方面可有效控制电 力元件不易被高温损坏和引起灾害，另一方面也需要利用自动化 手段减少人工的投入，提高效率，且监测更为准确及时。无线测
温技术属于微电子技术的一项创新，主要由布署于被监测范围内 的多个微型传感器节点构成，再以无线通信方式构建成具有多跳
性的网络系统，达到协作感知、采集和处理相应的电力系统元件 信息。高压开关柜是电力系统中起到发电、输电、配电、耗电、 电能转换、电力通断、用电控制与保护等作用的一种电器产品， 尤其在制造业中成为企业输变电系统的重要组成部分。本文介绍
了高压开关柜监控中采用无线测温技术的原理、优点、和具体方 法，希望为相关行业工作者提供理论依据。 １无线测温技术在高压开关柜中的应用原理
无线测温技术主要通过无线传感技术连接各个元件单元，并 进行信息传递和命令传输。首先，温度采集器可对高压开关柜内 各裸触点或母线连接处、元件表面等的温度进行监控，当发现温 度超出设定范围时，温度采集器利用电磁波将相关信号传达至测
基于51单片机和CC1101无线温度监控系统设计
前言
目前，科学技术的发展日新月异，单片机等大规模集成电路的进步与发展，温度监控技术的应用越来越广泛。在传统微机化的温度监控系统中，均是以有线方式来实现温度监控。传统的温度监控系统，其突出的问题是由于有线通信，线缆传输连线麻烦，需要特制接口，颇为不便,且实用性不强,成本高，造成系统的普及性降低，同时也带来了制作繁琐，外围电路复杂的缺点。近年来，随着各种单片机及无线收发芯片的出现与推广，使得基于CC1101的无线温度监控系统的实现成为可能。
温度是工业、农业生产中常见的和最基本的参数之一，在生产过程中常需对温度进行检测和监控，采用微型机进行温度检测、数字显示、信息存储及实时控制，对于提高生产效率和产品质量、节约能源等都有重要的作用。伴随工业科技、农业科技的发展，温度测量需求越来越多，也越来越重要。但是在一些特定环境温度监测环境范围大,测点距离远,布线很不方便。这时就要采用无线方式对温度数据进行采集。利用无线技术实现数据传输比使用传统的有线电缆有不可比拟的优点，如可移动性、方便灵活性等多方面都更能满足人们的实际需要。实现无线数据传输的方法多种多样，使用高频无线电技术、激光技术、红外技术等等均能满足无线传输要求。
本设计是以宏晶科技推出的STC89C52RC单片机作为控制核心，提出以DS18B20的单线分布式温度采集与控制系统,通过CC1101无线收发模块收发信息。监控点将接收到主控点的信息后，经过一些处理，然后相应的监控点将采集并发送数据给主控点。主控点通过串口将收到的温度信息回馈到上位机（PC机），从而远程实现对整个系统的检测与控制。
一．总体方案设计
温度监控系统有着共同的特点：测量点多、环境复杂、布线分散、现场离监控室远等。若采用一般温度传感器采集温度信号，则需要设计信号调理电路、A/D
转换及相应的接口电路，才能把传感器输出的模拟信号转换成数字信号送到计算机去处理。这样，由于各种因素会造成检测系统较大的偏差；又因为检测环境复杂、测量点多、信号传输距离远及各种干扰的影响，会使检测系统的稳定性和可靠性下降 。所以在多点温度监控系统的设计中，我们必须正确选用温度传感器和收发端电路的设计。
研究与开发

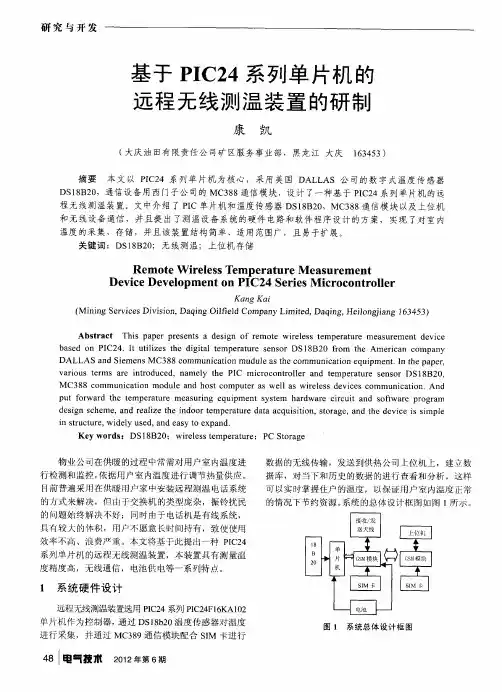

基于ＰＩＣ２４系列单片机的
远程无线测温装置的研制
康 凯
（大庆油田有限责任公司矿区服务事业部，黑龙江大庆 １６３４５３）
摘要 本文以ＰＩＣ２４系列单片机为核心，采用美国ＤＡＬＬＡＳ公司的数字式温度传感器 ＤＳ１８Ｂ２０，通信设备用西门子公司的ＭＣ３８８通信模块，设计了一种基于ＰＩＣ２４系列单片机的远
程无线测温装置。文中介绍了ＰＩＣ单片机和温度传感器ＤＳ１８Ｂ２０，ＭＣ３８８通信模块以及上位机
和无线设备通信，并且提出了测温设备系统的硬件电路和软件程序设计的方案，实现了对室内
温度的采集、存储，并且该装置结构简单、适用范围广，且易于扩展。
关键词：ＤＳ１８Ｂ２０；无线测温；上位机存储
Ｒｅｍｏｔｅ Ｗｉｒｅｌｅｓｓ Ｔｅｍｐｅｒａｔｕｒｅ Ｍｅａｓｕｒｅｍｅｎｔ Ｄｅｖｉｃｅ Ｄｅｖｅｌｏｐｍｅｎｔ ｏｎ ＰＩＣ２４ Ｓｅｒｉｅｓ Ｍｉｃｒｏｃｏｎｔｒｏｌｌｅｒ
ＫａｎｇＫａｉ （Ｍｉｎｉｎｇ Ｓｅｒｖｉｃｅｓ Ｄｉｖｉｓｉｏｎ，Ｄａｑｉｎｇ Ｏｉｌｆｉｅｌｄ Ｃｏｍｐａｎｙ Ｌｉｍｉｔｅｄ，Ｄａｑｉｎｇ，Ｈｅｉｌｏｎｇｆｉａｎｇ １ ６３４５３）
Ａｂｓｔｒａｃｔ Ｔｈｉｓ ｐａｐｅｒ ｐｒｅｓｅｎｔｓ ａ ｄｅｓｉｇｎ ｏｆ ｒｅｍｏｔｅ ｗｉｒｅｌｅｓｓ ｔｅｍｐｅｒａｔｕｒｅ ｍｅａｓｕｒｅｍｅｎｔ ｄｅｖｉｃｅ ｂａｓｅｄ ｏｎ ＰＩＣ２４．Ｉｔ ｕｔｉｌｉｚｅｓ ｔｈｅ ｄｉｇｉｔａｌ ｔｅｍｐｅｒａｔｕｒｅ ｓｅｎｓｏｒ ＤＳ １ ８Ｂ２０ ｆｒｏｍ ｔｈｅ Ａｍｅｒｉｃａｎ ｃｏｍｐａｎｙ ＤＡＬＬＡＳ ａｎｄ Ｓｉｅｍｅｎｓ ＭＣ３８８ ｃｏｍｍｕｎｉｃａｔｉｏｎ ｍｕｄｕｌｅ ａｓ ｔｈｅ ｃｏｍｍｕｎｉｃａｔｉｏｎ ｅｑｕｉｐｍｅｎｔ Ｉｎ ｔｈｅ ｐａｐｅ￣ ｖａｒｉｏｕｓ ｔｅｒｍｓ ａｒｅ ｉｎｔｒｏｄｕｃｅｄ，ｎａｍｅｌｙ ｔｈｅ ＰＩＣ ｍｉｃｒｏｃｏｎｔｒｏｌｌｅｒ ａｎｄ ｔｅｍｐｅｒａｔｕｒｅ ｓｅｎｓｏｒ ＤＳ １ ８Ｂ２０， ＭＣ３ ８８ ｃｏｍｍｕｎｉｃａｔｉｏｎ ｍｏｄｕｌｅ ａｎｄ ｈｏｓｔ ｃｏｍｐｕｔｅｒ ａｓ ｗｅｌｌ ａｓ ｗｉｒｅｌｅｓｓ ｄｅｖｉｃｅｓ ｃｏｍｍｕｎｉｃａｔｉｏｎ．Ａｎｄ ｐｕｔ ｆｏｒｗａｒｄ ｔｈｅ ｔｅｍｐｅｒａｔｕｒｅ ｍｅａｓｕｒｉｎｇ ｅｑｕｉｐｍｅｎｔ ｓｙｓｔｅｍ ｈａｒｄｗａｒｅ ｃｉｒｃｕｉｔ ａｎｄ ｓｏｆｔｗａｒｅ ｐｒｏｇｒａｍ ｄｅｓｉｇｎ ｓｃｈｅｍｅ，ａｎｄ ｒｅａｌｉｚｅ ｔｈｅ ｉｎｄｏｏｒ ｔｅｍｐｅｒａｔｕｒｅ ｄａｔａ ａｃｑｕｉｓｉｔｉｏｎ，ｓｔｏｒａｇｅ，ａｎｄ ｔｈｅ ｄｅｖｉｃｅ ｉｓ ｓｉｍｐｌｅ ｉｎ ｓｔｒｕｃｔｕｒｅ，ｗｉｄｅｌｙ ｕｓｅｄ，ａｎｄ ｅａｓｙ ｔｏ ｅｘｐａｎｄ．
