电子式单相电能表相对误差测量不确定度评定
1. 本文以XDB28型三相电能表检定装置，在常规校准情况下，校准0.5级电子式单向电能表为例进行分析，其中XDB28型检定装置的量程为3×（0~400）V、3×（0~24）A；最大允许误差：±0.1%；被校测量点：220V、5A、cosφ=1.0。
2. 标准不确定度的评定
（1） 由被测电能表测量不重复引入的不确定度分量u（△N1）
任选一0.5级被校电能表，在220V、5A、cosφ=1.0时重复测量10次，读数xi分别为0.207%、0.201%、0.225%、0.190%、0.271%、0..232%、0.205%、0.286%、0.305%、0.220%。则
%2342.0nxxi
%039.01nxxsn1i2i）（
则%039.0u1sN）（
自由度91)(1nN
（2） 由三相电能表装置引入的标准不确定度分量u（△N2）
电能表检定装置引入的不确定度主要是检定装置自身不准引起的，采用B类评定方法，最大允许误差=±0.1%，按均匀分布考虑（k=3）。
%058.03%1.0u2）（N
估计1.0u/u22）（）（NN,其自由度50)(2N
3. 合成标准不确定度
%070.0058.0)039.0(uuu222212c）（）（）（）（NNN
uc（△N2）的有效自由度
）（）（）（）（）（2241144ceffuuuNNNNN=49.4
4. 扩展不确定度评定
取p=95%，因eff=49.4，取eff=45，查t分布表
2.01(45)ttk95eff95p）（
0.14%kUp95）（N
5. 不确定度报告 0.5级电子式单相电能表在220V、5A、cosφ=1.0时，相对误差测量结果的扩展不确定度U95=0.14%,eff=45
郑州市金中电气
单相电能表检定装置专为国家电网公司或南方电网公司下属各级供电公司电能计量中心、电力科学研究院计量中心设计、开发、生产。同时该类设备也适用于国家各级技术监督局计量测试研究院、计量检测所等部门。该类设备各类大型厂矿企业计量室也多有选用。并可为电能表生产企业设计和提供专业的调试检测设备和校验方案。
单相电能表检验装置
一．技术标准与规程
装置符合GB/T11150-2001《电能表检验装置》、JJG597-2005《交流电能表检定装置检定规程》、
DL460-1992《电能表检定装置检定规程》、JJG596-1999《电子式电能表检定规程》、JJG307-2006《机电式交流电能表检定规程》、DL/T645-1997《多功能电能表通信协议》、DL/T645-2007《多功能电能表通信协议》等标准要求。 郑州市金中电气
二、主要技术指标
2.1、装置准确度等级：0.1级
2.2、宽量限标准电能表
0.1级装置：0.1级或0.05级
监视仪表准确度等级及分辨率：电流、电压：±0.5,0.1%,相位：±0.5,0.1°,频率：±0.01Hz
2.3、电压量程：220V
调节幅度：0～120%连续可调，最大输出电流：120A
调节细度：≤0.01%
2.4、输出电流：0.1A～100A
调节幅度：0～120%连续可调
调节细度：≤0.01%
键盘有1%、2%、5%、10%、20%、50%、100%、200%、300%、400%、500%、600%、800%、1000%
2.5、输出容量：电压输出：15VA/表位
电流输出：1500VA（48表位）
2.6、输出功率稳定度：
0.1级装置：≤0.05%/100sPF=1
2.7、输出波形失真度：电压、电流<0.3%
2.8、频率范围：45Hz～65Hz,调节细度：优于0.01Hz
2.9、移相范围：0°～360.0°，调节细度：0.1°
2.10、负载特性：阻性、感性和容性
基于电子式交流电能表的检定要点解析
摘要：随着社会经济的发展，我国的电力需求量不断增大，电能对人们生产生活的影响也逐渐增强。交流电能表的主要作用在于计量电路当中的有功电流和无功电流，为了确保交流电能表的正常运行，就必须定期对其进行计量检定。本文从电子式电能表在计量检定过程中存在误差的原因入手，就如何提高其计量检定工作质量进行探究。
关键词：电子式交流电能表；计量检定；误差
1 交流电能表的分类
目前我国常用的交流电能表主要有两大类：电子式交流电能表与机械式交流电能表。其中，电子式交流电能表用到了数字化技术，主要通过数字电路或模拟促进电能计量功能的实现。这种电能表是新时代下科技发展的产物，与传统的机械式交流电能表相比，其测量数据的精确度有了很大程度的提高，功能消耗很低，而且还增加了预付费、自动读表等功能，满足了现代化社会下对电能表的需求，促进了电能智能管理的实现，有效推动了电力行业的发展进程；机械式交流电能表的工作原理主要是电磁感应，即将通过的电流、电压和相位进行转化，使之成为磁力矩，从而推动铝盘进行转动，铝盘在转动过程中，其转动轴会带动齿轮，促进计度器的转动，此时，计度器的转动过程实际上也就是时间累积的过程。因此，利用机械式交流电能表可以显示出直观的数据，且其显示是动态的，实时的，即使是在停电的情况下也不会丢失数据。随着科技的发展与智能化技术的进步，电子式交流电能表将逐渐代替机械式交流电能表，成为以后电能表的主流。
2电子式交流电能表的工作原理
电子式交流电能表是在数字功率表的基础上发展起来的，它采用乘法器实现对电功率的测量。电子式单相电能表的原理结构框图如图1所示。
图1电子式单机电能表的原理机构框图
被测的瞬时电压M、瞬时电流i分别经电压采样器和电流采样器，转换成与之成正比的弱电信号，送至乘法器，乘法器完成电压信号和电流信号瞬时值相乘，输出一个与瞬时功率成正比的直流电压信号碥，然后利用P／f转换器，将％转换成相应的脉冲频率矗（厶于平均功率成正比），通过分频器将该频率分频，并通过一段时间内计数器的计数，显示出相应的电能。

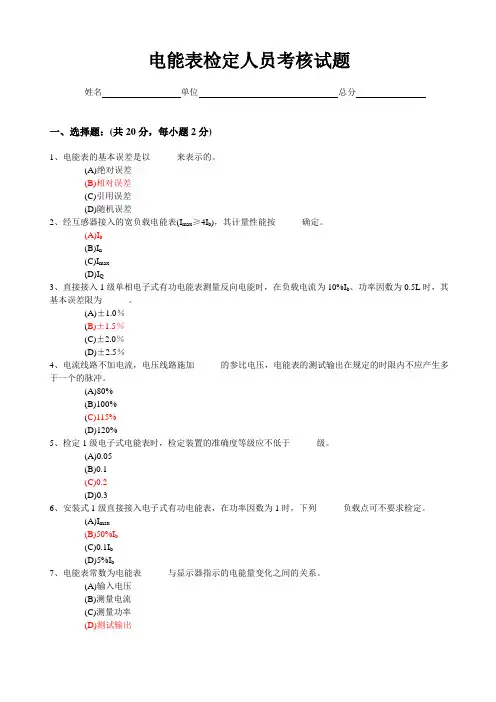

电能表检定人员考核试题
姓名 单位 总分
一、选择题：(共20分，每小题2分)
1、电能表的基本误差是以______来表示的。
(A)绝对误差
(B)相对误差
(C)引用误差
(D)随机误差
2、经互感器接入的宽负载电能表(Imax≥4Ib)，其计量性能按______确定。
(A)Ib
(B)In
(C)Imax
(D)IQ
3、直接接入1级单相电子式有功电能表测量反向电能时，在负载电流为10%Ib、功率因数为0.5L时，其基本误差限为______。
(A)±1.0％
(B)±1.5％
(C)±2.0％
(D)±2.5％
4、电流线路不加电流，电压线路施加______的参比电压，电能表的测试输出在规定的时限内不应产生多于一个的脉冲。
(A)80%
(B)100%
(C)115%
(D)120%
5、检定1级电子式电能表时，检定装置的准确度等级应不低于______级。
(A)0.05
(B)0.1
(C)0.2
(D)0.3
6、安装式1级直接接入电子式有功电能表，在功率因数为1时，下列______负载点可不要求检定。
(A)Imax
(B)50%Ib
(C)0.1Ib
(D)5%Ib
7、电能表常数为电能表______与显示器指示的电能量变化之间的关系。
(A)输入电压
(B)测量电流
(C)测量功率
(D)测试输出
8、无功电能的单位符号为______。
(A)kWh
(B)VA
(C)Var
(D)var
9、2级电子式电能表的一负载点误差为+1.100％，化整结果为______。
(A)+1.2％
(B)+1.1％
(C)+1.0％
(D)+1.10％
10、电能表在每一负载下测定基本误差，都至少读取两次数据，作为该负载下检定的实际值，应取两次读数的______。
