【CN109956626A】一种含油污泥的处理系统【专利】

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 201910117810.8(22)申请日 2019.02.15(71)申请人 新疆维吾尔自治区环境保护科学研究院地址 830000 新疆维吾尔自治区乌鲁木齐市北京南路774号(72)发明人 俞音　章媛媛　高庆国　姜雪　蒋勇军　(74)专利代理机构 北京超凡宏宇专利代理事务所(特殊普通合伙) 11463代理人 曹桓(51)Int.Cl.C02F 11/10(2006.01)C10G 1/00(2006.01)B01J 8/18(2006.01)B01J 8/02(2006.01)

(54)发明名称含油污泥催化热解系统及含油污泥催化热解处理工艺(57)摘要本发明提供一种含油污泥催化热解系统及含油污泥催化热解处理工艺，涉及废弃物资源化处理领域。含油污泥催化热解系统包括载气装置、第一反应装置、第二反应装置和冷凝装置。第一反应装置用于对含油污泥进行热解以生成油蒸汽。第二反应装置用于接收油蒸汽并使油蒸汽进行催化反应，以促使重质组分回流以及轻质组分被回收。冷凝装置用于冷凝轻质组分。含油污泥催化热解处理工艺包括：对含油污泥进行热解，以产生油蒸汽；使油蒸汽进行催化反应，以促使重质组分回流以及轻质组分被回收；重质组分回流，再次热解；对轻质组分进行冷凝处理，以回收油。本含油污泥催化热解系统及含油污泥催化

热解处理工艺能够提高回收油的品质。

权利要求书1页 说明书5页 附图1页CN 109626782 A2019.04.16

CN 109626782

A1.一种含油污泥催化热解系统，用于含油污泥的催化热解以回收油，其特征在于，包括：载气装置，用于反应前后吹扫装置以避免系统堵塞和结焦，并且还用于反应过程中载气；第一反应装置，所述第一反应装置连通于所述载气装置，所述第一反应装置用于对所述含油污泥进行热解以生成包含重质组分和轻质组分的油蒸汽；第二反应装置，所述第二反应装置连通于所述第一反应装置，所述第二反应装置用于使所述油蒸汽进行催化反应，以促使所述重质组分回流至所述第一反应装置以及所述轻质组分进入下一工序进而被回收；冷凝装置，所述冷凝装置连通于所述第二反应装置，所述冷凝装置用于冷凝所述轻质组分。2.根据权利要求1所述的含油污泥催化热解系统，其特征在于，所述第一反应装置包括固定床反应器和套设于所述固定床反应器的保温加热炉，所述固定床反应器同时连通于所述载气装置和所述第二反应装置，所述固定床反应器用于对所述含油污泥进行热解，所述保温加热炉用于加热所述固定床反应器。3.根据权利要求1所述的含油污泥催化热解系统，其特征在于，所述第二反应装置包括浆态床反应器，所述浆态床反应器同时连通于所述第一反应装置和所述冷凝装置，所述浆态床反应器用于接收所述油蒸汽并使所述油蒸汽在催化剂作用下反应，以促使所述重质组分回流至所述第一反应装置以及所述轻质组分进入所述冷凝装置进而被回收。4.根据权利要求1所述的含油污泥催化热解系统，其特征在于，所述含油污泥催化热解系统还包括温度控制装置，所述温度控制装置设置于所述第一反应装置，所述温度控制装置用于控制、显示、监测所述第一反应装置的温度及升温速率。5.根据权利要求1所述的含油污泥催化热解系统，其特征在于，所述载气装置包括依次连通的气瓶、流量计和单向阀，所述单向阀连通于所述第一反应装置。6.根据权利要求1所述的含油污泥催化热解系统，其特征在于，所述冷凝装置包括冷凝器和连接于所述冷凝器的排空阀，所述冷凝器连接于所述第二反应装置，所述冷凝器用于冷凝所述轻质组分以进行油回收，所述排空阀用于排放多余未凝气体。7.一种含油污泥催化热解处理工艺，其特征在于，包括：对含油污泥进行热解，以产生油蒸汽；使所述油蒸汽进行催化反应，以促使重质组分回流以及轻质组分被回收；所述重质组分回流，再次热解；对所述轻质组分进行冷凝处理，以回收油。8.根据权利要求7所述的含油污泥催化热解处理工艺，其特征在于，含油污泥进行热解时的热解温度为450－550℃。9.根据权利要求7所述的含油污泥催化热解处理工艺，其特征在于，所述催化反应使用的催化剂为半焦基催化剂、Fe－Ni催化剂或者矿物质催化剂。10.根据权利要求7所述的含油污泥催化热解处理工艺，其特征在于，所述冷凝处理通

油　气　田　环　境　保　护　

．３６・２０１３年４月　ＥＮＶＩＲＯＮＭＥＮＴＡＬ　ＰＲＯＴＥＣＴＩＯＮ　ＯＦ　ＯＩＬ＆ＧＡＳ　ＦＩＥＬＤＳ　Ｖｏ１．２３　Ｎｏ．２　

含油污泥的生物降解处理新方法六　

付亚荣　

（中国石油华北油田公司第五采油厂）　

摘　要　含油污泥处理已成为国内外石油化工行业研究的热点。研究发现含油污泥中含杂原子的分子大都集　

中在胶质、沥青质组分中，氢键引起胶质和沥青质的聚集，在沥青质中虽然像ＯＨ和ＮＨ这样的氢键基团浓度很低，但　

对沥青质的影响却很大；Ｎｉ、Ｖ会导致原油中有机物分子间及分子内以多种方式缔舍，形成各个层次的超分子结构。　

研究表明：维生素Ｃ可诱导含有氮、五氧化二磷、氧化钾等的生物复合肥“协同”磷酸二氢铵、硝酸钾、硝酸铵形成原油　

降解剂，能将土壤中近８５　的原油分解，使被污染土壤达到环境可接受的条件，为含油污泥的处理提供了技术支持。　

关键词　含油污泥；生物降解；环境可接受　

中图分类号：Ｘ５Ｏ５　文献标识码：Ａ　文章编号：１００５—３１５８（２０１３）０１—００３６—０１　

引　言　

石油开采过程中产生的油泥、油砂，具有产生量　

大、含油量高、重质油份高、综合利用方式少、处理难　

度大等特点［１］。国内外常用焚烧法、生物处理法、热　

洗涤法、溶剂萃取法、化学破乳法、固液分离法、焦化　

法、含油污泥调剖等方法处理含油污泥ｌ２　］，但存在污　

染环境、处理工艺复杂等缺点。　

从２Ｏ世纪８Ｏ年代开始，生物处理方法越来越受　

到人们的关注，但其处理周期较长，对环烷烃、芳烃、杂　

环类处理效果较差　＿８Ｉ。通过实践研究，发现含油污泥　

中含杂原子的分子大都集中在胶质、沥青质组分中，氢　

键引起胶质和沥青质的聚集，在沥青质中虽然像ＯＨ　

和ＮＨ这样的氢键基团的浓度很低，但对沥青质的影　

响却很大；同时还发现Ｎｉ、Ｖ会导致原油中有机物分子　

间及分子内以多种方式缔合，形成各个层次的超分子　

结构。研究表明：维生素ｃ诱导含有氮、五氧化二磷、　

山东科学ＳＨＡＮＤＯＮＧＳＣＩＥＮＣＥ第３１卷第５期２０１８年１０月出版Ｖｏｌ.３１Ｎｏ.５Ｏｃｔ.２０１８

ＤＯＩ:１０.３９７６/ｊ.ｉｓｓｎ.１００２￣４０２６.２０１８.０５.０１４【环境与生态】

收稿日期:２０１７￣１１￣３０基金项目:山东省重点研发计划(２０１７ＧＳＦ２１７００４ꎬ２０１７ＧＳＦ２１７００５)ꎻ山东省科学院青年基金(２０１４ＱＮ０２２)作者简介:宋繁永(１９８５—)ꎬ男ꎬ博士ꎬ研究方向为含油污泥治理与石油污染土壤修复ꎮ∗通信作者ꎮＥ￣ｍａｉｌ:ｚｈｂｕａｉｊｉ＠ｓｉｎａ.ｃｏｍ含油污泥调质￣三相分离减量化工艺方法研究

宋繁永ꎬ傅晓文ꎬ季蕾ꎬ王加宁ꎬ郭书海ꎬ李天元ꎬ张强∗

(齐鲁工业大学(山东省科学院)ꎬ山东省科学院生态研究所ꎬ山东省应用微生物重点实验室ꎬ山东济南２５０１０３)

摘要:为实现对含油污泥进行资源回收的同时降低其产生量与最终处置难度ꎬ采用调质￣三相分离工艺进行减量化处理ꎮ研究了破乳剂与絮凝剂种类与用量ꎬ加热温度、离心转速与离心时间３个工艺参数对油田清罐底泥和炼厂污水处理厂底泥的减量化效果ꎮ实验结果表明ꎬ破乳剂与絮凝剂的最佳组合为Ｐ￣Ａ(１％)＋ＣＰＡＭ(１.５％)ꎬ加热温度、离心转速、离心时间分别不低于８０℃、４０００ｒ/ｍｉｎ和１０ｍｉｎꎬ分离后出泥中的含固率可超过４０％ꎮ关键词:含油污泥ꎻ调质￣三相分离ꎻ减量化中图分类号:Ｘ７４ 文献标识码:Ａ 文章编号:１００２￣４０２６(２０１８)０５￣００８９￣０６

Ｒｅｓｅａｒｃｈｏｎｃｏｎｄｉｔｉｏｎｉｎｇ￣ｔｈｒｅｅｐｈａｓｅｓｅｐａｒａｔｉｏｎ

ｒｅｄｕｃｔｉｏｎｔｅｃｈｎｏｌｏｇｙｏｆｏｉｌｓｌｕｄｇｅ

ＳＯＮＧＦａｎ￣ｙｏｎｇꎬＦＵＸｉａｏ￣ｗｅｎꎬＪＩＬｅｉꎬＷＡＮＧＪｉａ￣ｎｉｎｇꎬＧＵＯＳｈｕ￣ｈａｉꎬＬＩＴｉａｎ￣ｙｕａｎꎬＺＨＡＮＧＱｉａｎｇ∗

(ＳｈａｎｄｏｎｇＰｒｏｖｉｎｃｉａｌＫｅｙＬａｂｏｒａｔｏｒｙｏｆＡｐｐｌｉｅｄＭｉｃｒｏｂｉｏｌｏｇｙꎬＥｃｏｌｏｇｙＩｎｓｔｉｔｕｔｅꎬＱｉｌｕＵｎｉｖｅｒｓｉｔｙｏｆＴｅｃｈｎｏｌｏｇｙ(ＳｈａｎｄｏｎｇＡｃａｄｅｍｙｏｆＳｃｉｅｎｃｅｓ)ꎬＪｉｎａｎ２５０１０３ꎬＣｈｉｎａ)

󰁳38󰁳 2005年12月 油气田环境保护 治理技术

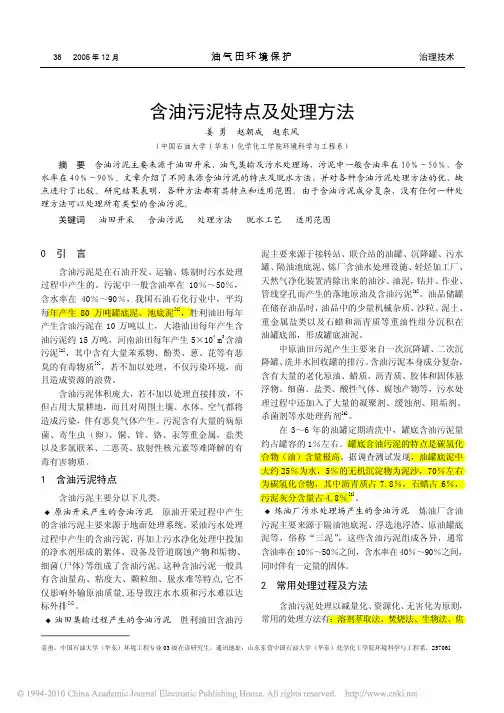

含油污泥特点及处理方法

姜 勇 赵朝成 赵东风

（中国石油大学（华东）化学化工学院环境科学与工程系）

摘 要 含油污泥主要来源于油田开采、油气集输及污水处理场，污泥中一般含油率在10％～50％，含水率在40％～90％。文章介绍了不同来源含油污泥的特点及脱水方法，并对各种含油污泥处理方法的优、缺点进行了比较。研究结果表明，各种方法都有其特点和适用范围。由于含油污泥成分复杂，没有任何一种处理方法可以处理所有类型的含油污泥。

关键词 油田开采 含油污泥 处理方法 脱水工艺 适用范围

0 引 言

含油污泥是在石油开发、运输、炼制时污水处理

过程中产生的。污泥中一般含油率在10％～50％，

含水率在40％～90％，我国石油石化行业中，平均

每年产生80万吨罐底泥、池底泥[1]，胜利油田每年

产生含油污泥在10万吨以上，大港油田每年产生含

油污泥约15万吨，河南油田每年产生5×104 m3含油

污泥[2]，其中含有大量苯系物、酚类、蒽、芘等有恶

臭的有毒物质[3]，若不加以处理，不仅污染环境，而

且造成资源的浪费。

含油污泥体积庞大，若不加以处理直接排放，不

但占用大量耕地，而且对周围土壤、水体、空气都将

造成污染，伴有恶臭气体产生。污泥含有大量的病原

菌、寄生虫（卵）、铜、锌、铬、汞等重金属，盐类

以及多氯联苯、二恶英、放射性核元素等难降解的有

毒有害物质。

1 含油污泥特点

含油污泥主要分以下几类。

◆ 原油开采产生的含油污泥 原油开采过程中产生

的含油污泥主要来源于地面处理系统。采油污水处理

过程中产生的含油污泥，再加上污水净化处理中投加

的净水剂形成的絮体、设备及管道腐蚀产物和垢物、

细菌(尸体)等组成了含油污泥。这种含油污泥一般具

有含油量高、粘度大、颗粒细、脱水难等特点,它不

仅影响外输原油质量,还导致注水水质和污水难以达

标外排[4]。

◆ 油田集输过程产生的含油污泥 胜利油田含油污泥主要来源于接转站、联合站的油罐、沉降罐、污水
