XX有限公司
IC烧录器操作指导书
机器名称：IC烧录器 机型：
项次 操作步骤 操作说明书 操作条件及注意事项
1
2
3 开启方法
操作方法
关闭操作 1-1 开启按0N位即可；
2-1 开启荧光屏会显示；
2-2 利用各功能键选择所需的功能；
1）.COPY：拷贝IC；
2）.VERIFY：对比SLAVE资料与MASTER资料是否相同；
3）.CHECK：MASTER 资料的检查值；
4）.CHECK+VERIFY ：选择上一个IC名称；
5）.COPY+VERIFY：选择下一个IC名称；
2-3 将母IC放在MASTER位置(缺口朝上)，按CHECK检查母IC的检查值
2-4 确认母IC正确后，把未烧录的IC放置于SLAVE位置(缺口向上)，按COPY键开始烧录
2-5 烧录完成后，机器进行自动对比，SLAVE位置有红灯时，表示该IC未烧录好。
3-1 按OFF位即可
1. 注意电压必须与IC电压相符。
2. 子、母IC型号相同时方可烧录。
备注：
1.MASTET：表示要写入资料的IC，即母IC。
2.SLAVE：表示待烧录的空白IC。
编制： 审核： 核准： 版本：
W27F/E512 ------
VPP=12.00V

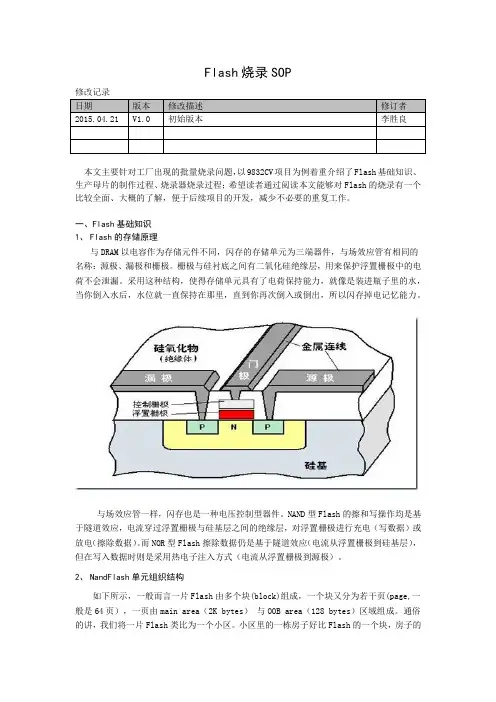

Flash烧录SOP
修改记录
日期 版本 修改描述 修订者
2015.04.21 V1.0 初始版本 李胜良
本文主要针对工厂出现的批量烧录问题，以9832CV项目为例着重介绍了Flash基础知识、生产母片的制作过程、烧录器烧录过程；希望读者通过阅读本文能够对Flash的烧录有一个比较全面、大概的了解，便于后续项目的开发，减少不必要的重复工作。
一、Flash基础知识
1、 Flash的存储原理
与DRAM以电容作为存储元件不同，闪存的存储单元为三端器件，与场效应管有相同的名称：源极、漏极和栅极。栅极与硅衬底之间有二氧化硅绝缘层，用来保护浮置栅极中的电荷不会泄漏。采用这种结构，使得存储单元具有了电荷保持能力，就像是装进瓶子里的水，当你倒入水后，水位就一直保持在那里，直到你再次倒入或倒出，所以闪存掉电记忆能力。
与场效应管一样，闪存也是一种电压控制型器件。NAND型Flash的擦和写操作均是基于隧道效应，电流穿过浮置栅极与硅基层之间的绝缘层，对浮置栅极进行充电（写数据）或放电（擦除数据）。而NOR型Flash擦除数据仍是基于隧道效应（电流从浮置栅极到硅基层），但在写入数据时则是采用热电子注入方式（电流从浮置栅极到源极）。
2、 NandFlash单元组织结构
如下所示，一般而言一片Flash由多个块(block)组成，一个块又分为若干页(page,一般是64页），一页由main area（2K bytes） 与OOB area（128 bytes）区域组成。通俗的讲，我们将一片Flash类比为一个小区。小区里的一栋房子好比Flash的一个块，房子的每一层好比Flash的一页，而每一层的一户人家就好比Flash的每一page的存储单元，另外每户人家都平均分配有8间房，类比Flash的一个字节存储单元，为了以示区分我们又将每一层某些区域分配给特殊用户居住，这就好比Flash的OOB区域。
块（block）是Flash的最小擦除单位，一般一个块大小为128K(0x20000),也有256K及512K的，具体查看Flash的规格书；页（page）是NandFlash的写入操作的最小的单位,常见的nand flash页大小大都为为2KB(0x800)，被称作big page；老的nand flash，页大小是256B，512B，这类的nand flash被称作small page。现在市面上也有4KB页大小的Flash，具体也请规格书上查看的为准。

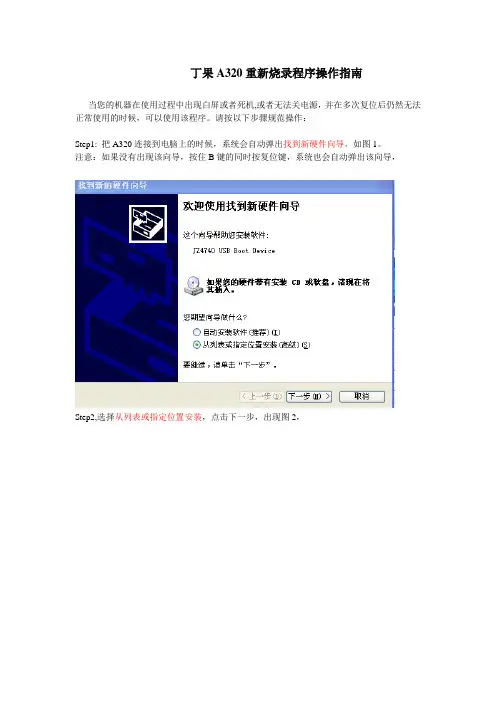

丁果A320重新烧录程序操作指南
当您的机器在使用过程中出现白屏或者死机,或者无法关电源，并在多次复位后仍然无法正常使用的时候，可以使用该程序。请按以下步骤规范操作：
Step1: 把A320连接到电脑上的时候，系统会自动弹出找到新硬件向导，如图1。
注意：如果没有出现该向导，按住B键的同时按复位键，系统也会自动弹出该向导，
Step2,选择从列表或指定位置安装，点击下一步，出现图2，
Step3,选择在搜索中包括这个位置，并点击浏览找到您已经下载的烧录程序文件包中的usb-drv文件夹，点击下一步，系统会自动搜索，并提示您已经进度，出现如图4，点击完成，即完成了该软件的安装过程，
Step4, 打开烧录程序文件包中的V1.2华芯飞系统烧录工具_32M_W35_GAME.EXE，出现如图4，
Step5, 点击系统配置后的选项，选择A320_PD27_ILI9325_RLS.dl，点击打开，如图5，
Step6,点击系统文件后的选项，选择a320.HXF，点击打开，如图6，
Step7,点击烧录系统，即进入烧录过程，A320机上会有Firmware Upgrade 字样出现，同时烧录程序对话框下方也会有进度显示，等到提示烧录成功的时候即可，一般烧录需要5分钟左右，如图7.
注意：烧录完成后小机中的文件夹均为空白文件夹，请进入丁果网站下载“游戏以及相关的插件”， 链接是： ，解压缩后， 把所有的解压后的文件，拷贝到A320机上的 “GAME” 子目录里。
IC烧录器操作说明
一、概述
IC烧录器是一种专门用于对集成电路（Integrated Circuit，IC）进行烧录操作的设备。通过IC烧录器，可以将所需的程序或数据写入芯片中，以满足不同设备的功能需求。本文将介绍IC烧录器的基本操作方法及常见问题的解决方法。
二、准备工作
1.将IC烧录器连接至电脑：根据IC烧录器的接口类型（USB、串口等），选择相应的连接线，并将其连接至电脑的对应接口。
3.连接烧录目标芯片：根据所需烧录的芯片类型，选择相应的芯片座（ZIF座等），将芯片正确地插入芯片座，并确保芯片与芯片座接触良好。
三、烧录操作
1.打开编程软件：在电脑上打开IC烧录器的编程软件，并等待软件自动检测到IC烧录器的连接。
2.选择目标芯片：在编程软件上选择所需烧录的芯片型号。一般来说，软件会提供一个芯片目录，用户只需在目录中找到相应的芯片型号即可。
3.加载程序或数据：在编程软件上选择所需烧录的程序或数据文件，并加载到软件中。有些编程软件支持多种文件格式（如BIN、HEX等），用户可以根据实际情况选择适合的文件格式。
4.配置烧录参数：根据实际需求，在编程软件上配置烧录操作的相关参数。这些参数包括芯片供电电压、烧录速度等。用户可以根据芯片制造商提供的相关资料来设置这些参数。 5.擦除芯片：在编程软件上选择擦除芯片的操作，以清除芯片原有的程序或数据。这一步骤是可选的，有些情况下需要擦除芯片，而有些情况下可以直接烧录新的程序或数据。
6.烧录程序或数据：在编程软件上选择烧录操作，并等待烧录过程完成。烧录过程中，编程软件会将所需的程序或数据以特定的协议发送至IC烧录器，再由IC烧录器将其写入目标芯片中。烧录过程一般需要几秒钟到几十分钟不等，具体时间取决于芯片的容量、所使用的烧录技术等。
7.验证烧录结果：烧录完成后，编程软件一般会提供验证功能，以检查目标芯片是否成功烧录。用户可以选择运行这一功能进行验证，确保目标芯片上的程序或数据与源文件一致。
