S-Lab烧写器使用说明

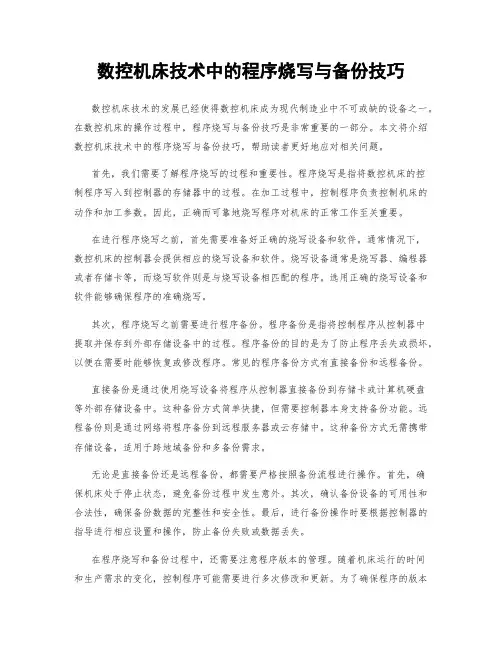

数控机床技术中的程序烧写与备份技巧数控机床技术的发展已经使得数控机床成为现代制造业中不可或缺的设备之一。

在数控机床的操作过程中，程序烧写与备份技巧是非常重要的一部分。

本文将介绍数控机床技术中的程序烧写与备份技巧，帮助读者更好地应对相关问题。

首先，我们需要了解程序烧写的过程和重要性。

程序烧写是指将数控机床的控制程序写入到控制器的存储器中的过程。

在加工过程中，控制程序负责控制机床的动作和加工参数。

因此，正确而可靠地烧写程序对机床的正常工作至关重要。

在进行程序烧写之前，首先需要准备好正确的烧写设备和软件。

通常情况下，数控机床的控制器会提供相应的烧写设备和软件。

烧写设备通常是烧写器、编程器或者存储卡等，而烧写软件则是与烧写设备相匹配的程序。

选用正确的烧写设备和软件能够确保程序的准确烧写。

其次，程序烧写之前需要进行程序备份。

程序备份是指将控制程序从控制器中提取并保存到外部存储设备中的过程。

程序备份的目的是为了防止程序丢失或损坏，以便在需要时能够恢复或修改程序。

常见的程序备份方式有直接备份和远程备份。

直接备份是通过使用烧写设备将程序从控制器直接备份到存储卡或计算机硬盘等外部存储设备中。

这种备份方式简单快捷，但需要控制器本身支持备份功能。

远程备份则是通过网络将程序备份到远程服务器或云存储中。

这种备份方式无需携带存储设备，适用于跨地域备份和多备份需求。

无论是直接备份还是远程备份，都需要严格按照备份流程进行操作。

首先，确保机床处于停止状态，避免备份过程中发生意外。

其次，确认备份设备的可用性和合法性，确保备份数据的完整性和安全性。

最后，进行备份操作时要根据控制器的指导进行相应设置和操作，防止备份失败或数据丢失。

在程序烧写和备份过程中，还需要注意程序版本的管理。

随着机床运行的时间和生产需求的变化，控制程序可能需要进行多次修改和更新。

为了确保程序的版本可控和可追溯，需要建立起良好的版本管理机制。

这可以通过给每个程序添加版本号、记录修改和更新的详细信息、建立版本库等方式实现。

滴定仪部分在使用LAB－X作样时，要先在仪器上面按data transfer按键，光标向下选择Remote control选择ON。

（这是如果样品栏还有数据，可能会报错。

所以在联机控制时候要先在sample date那里清空）选择使用那台仪器时，先双击打开仪器的界面操作前最好要先按最好按这个清除上次可能残留的序列滴定仪有2种方法来操作：一种是在仪器上面输入样品的ID和重量。

另外一种是直接在软件上面操作。

一．这里先介绍在仪器上输入样品信息的方法：1.在methods下相应的装置文件夹里选择相应的方法，用鼠标左键按住，拖到相应的仪器上面，记得是仪器图表这里哦Methods必须用这里的，授权方法2.这是会显示running的显示，如下图这时可以把样品放到仪器上面，同时在操作面板上面输入样品的ID和质量等信息。

上面显示运行这里可以看到我们提交的样品序列激活了3.输入样品信息后按确定后，在软件上就会看到这个窗口出现这个就说明一切OK了。

同时看看样品信息和方法是不是正确。

4.接上面确认没有问题后，按RUN或那个绿色对勾发送命令就是这个勾勾这样就可以等着收结果了，网络问题有的时候要多按几次二:全部用lab- x操作的使用步骤。

1.在methods这里选择我们要用的方法，单击右键会出现如下图框，选择建新的样品序列右键使用的方法出现旁边对话框，然后单击New sample series2.这时会出现一个样品序列信息。

3. 保存好后按这个蓝色的箭头运行这个序列。

这里有个好处就是不用在去下面的序列表找我们新建的序列。

2.在这里输入我们的样品ID和样品重量。

然后按左上角的保存3.选择需要使用的仪器，按OK。

4.这时已经全部搞定了。

放上样品按RUN就能出现我们需要的结果了。

回到仪器界面这2个方式个人感觉如果是已经提前称量好样品的，用第二种方法比较好。

建立一个序列，到时候反应完了直接运行，第一种方法呢就是在那些需要当时加入的比如溴数的测定，差量法称量样品，然后在机子上输入样品重量相对来说更方便一点。

和 MCS51 单片机中的 Keil 编程开发软件一样，我们做项目开发，MPLAB IDE软件也是以工程为单位，即我们得为咱们的源程序创建工程文件，再进行配置，载入相应的源程序文件。

下面，我们来一起看一下，在PIC中，如何创建我们的第一个工程。

一、启动 MPLAB IDE用以下任何一种方法启动该软件：A.选择Start>Programs>Microchip>MPLAB IDE 7.41>MPLAB IDE。

(不同版本的MPLAB IDE软件可能路径名称会略有不同。

)B.双击桌面上的MPLAB IDE 图标。

二、创建源文件1．选择File（文件）>new…（新建），出现一个文本编辑窗口，在该窗口中输入以下汇编语言源程序：2．先创建文件夹D:\myprj，然后将上面输入的源程序保存该文件夹，注意文件的扩展名为asm，这里我们将它保存为exam1.asm：文件保存后，我们发现源程序编辑窗口中的程序被着上了各种颜色，这些颜色能帮助我们更好地阅读源程序，快速发现输入有误的指令：三、创建项目项目是将文件组织起来以便进行编译和汇编的方式。

选择Project（项目）>new…（新建），出现New Project （新项目）对话框：在New Project（新项目）对话框中，我们将这个示例项目命名为MyPrj，使用Browse 按钮，将项目放在名为D:\myprj的文件夹中。

单击OK按钮，在MPLAB IDE 界面上我们会看到已创建项目的的项目窗口，如下图：如果项目窗口未打开，请选择View>Project。

四、给项目节点添加文件源文件是必须添加的。

其他文件，如头文件、库文件、链接描述文件，视项目的具体情况可加可不加。

在本实例中，只添加一个源文件exam1.asm，在左边的项目窗口中找到Source Files节点，在其上点鼠标右键，在弹出的快捷菜单中选Add Files。

4） 上电参数是否设置正确，建议采用“自动扫描”方式匹配最佳参数
2. 若无法选择所需 IC，需进行以下设置：
1） 在芯片选择界面中勾选“Flash” 2） 软件更新至最新版本
3. 关于 Pro06A 烧写口串电阻阻值推荐
Pro06A
TDO/SWE
单线
<100 欧姆
四线
<100 欧姆
TCK
/ <100 欧姆
Pro03
Windows XP 及以上
Windows XP
ProWriter
Pro03
15V 直流稳压电源
特性：
配合 ProWriter 软件对中颖 Flash MCU 进行烧写 支持在线和脱机两种烧录方式 支持按键和自动检测两种烧写模式 可同时支持 4 个通道烧写 支持单线烧写
中颖工具选型参考及常见问题汇总
7. Win10 系统下，如果 Keil 出现可下载但无法进仿真的情况，可进行如下操作：
1） 使用“Win+R”键打开“运行”，在输入框内输入“Regedit”，点确定打开注册表 2） 进入路径：
HKEY_CURRENT_TSER\Software\Microsoft\WindowsNT\CurrentVersion\AppCompatFlags\Layers 3） 若在此路径下发现条目：（C：Keil\UV4\UV4.exe），点右键将条目删除，或仅修改“数据”栏信息，删除下
1） 接线是否正确
2） 检查 Keil 界面下驱动选择是否正确
3） JET51A 设备是否已识别
4） 上电参数设定值是否合适（推荐使用“自动扫描”）
4. Keil 下，选择外部供电，使用 JET51A 无法下载或仿真时，需排查以下可能：

S-Lab烧写器使⽤说明S-Lab烧写器S-Lab烧写器为中颖公司专门为带引导扇区8051内核的芯⽚设计的⼀款⼩巧⽅便的烧写器。

适⽤于所有中颖公司8051内核的单⽚机。

S-LabV2.0烧写器有如下特性：●⽀持3.3V/5V两种电压的输出以及外供电源●USB供电，不要外接稳压器S-LabV2.1烧写器有如下特性：●⽀持3.3V/5V两种电压的输出以及外供电源●⽀持联机和脱机两种⽅式烧写（1）硬件简图（2）接⼝定义（3）驱动安装由于该软件⽀持S-LabV2.0, S-LabV2.1两个硬件烧写器实现烧写功能，所以需要安装两种驱动。

1）S-LabV2.0驱动安装通过USB连线连接S-Lab V2.0到PC机USB插⼝，若⾸次连接该硬件，则系统会跳出“发现新硬件”对话框，将安装路径定义到安装⽂件所在的⽬录的S-Lab Driver\V2.0⽂件夹下，确定后系统会⾃动安装USB驱动程序。

安装成功后查看我的电脑装置管理员（即硬件管理器），连接埠（COM&LPT）选项将会出现⼀个“USB Serial Port(COM X)”，即为安装完毕的虚拟串⼝。

如下图，安装成功的COM3。

注意：在WIN XP中，系统会提⽰USB驱动程序未通过微软数字认证，忽略该提⽰继续安装。

经测试本驱动程序能正确运⾏于WIN XP中。

2）S-LabV2.1 驱动安装⾸先，运⾏ISP51软件所在⽬录S-Lab Driver\V2.1⽂件夹下CP210x_VCP_Win2K_XP_S2K3.exe⽂件，将驱动安装到指定路径。

其次，通过USB连线连接S-Lab V2.1到PC机USB插⼝，若⾸次连接该硬件，则系统会跳出“发现新硬件”对话框，将驱动搜索路径指定到驱动安装路径下搜索安装需要的⽂件，找到⽂件确定后系统会⾃动安装USB驱动程序。

安装成功后查看我的电脑装置管理员（即硬件管理器），连接埠（COM&LPT）选项将会出现⼀个“Silicon Labs CP210x USB to UART Bridge(COM X)”，即为安装完毕的虚拟串⼝。

程序烧写说明OK300C根据用户选配单片机类型不同烧写程序的方式也有所不同，主要分三类：STC单片机用户烧写方法，并口ISP下载器烧写方法，USB接口ISP下载器烧写方法。

下面将详细介绍烧写程序的方法。

一、 STC单片机用户烧写方法启动下载软件，首次设置时只需注意芯片的选择，在左上角下拉框中选择STC89C52RC，一般的台式机大多只有一个串口，所以COM栏就选择COM1，如果使用别的串口那就选择相应的串口号，其它全部使用默认，不明白时最好不要乱改，不然可能会把芯片锁死，以后就用不了了。

总体设置如下图：点击软件界面上的Open File 打开对话框，将*.hex或者*.bin文件选择，选择好后点击Open 。

要先把实验板上的电源关掉，因为STC的单片机内有引导码，在上电的时候会与计算机自动通讯，检测是否要执行下载命令，所以要等点完下载命令后再给单片机上电。

然后点击如图中的Download/下载钮，接着按下实验板上电源给单片机上电若出现上述图片，则说明已经给单片机成功下载了程序，并且已经加密。

二、 并口ISP下载器烧写方法将ISP下载器插在主板的ISP口处。

确认板上JP1三个跳线都断开，连接好电源线，打开电源。

打开下载软件MuCodeISP，以下载AT89S52为例，选择89S5X，选择89s52，如下图然后加载要烧录的程序点击File菜单下的openflash，出现如下对话框选择要烧录的文件，这里是*.hex文件烧录，点击下图中的Program按钮就可以把程序下载到单片机A VR单片机的程序烧录过程也是一样的。

不过烧录51和A VR单片机切换时，要注意不要忘记进行51/avr单片机选择键的操作。

三、 USB接口ISP下载器烧写方法选配USB接口isp下载器的用户，使用的烧写软件是A VRSTUDIO。

首先要安装好该软件，安装方法和安装普通软件一样。

可以用AVR Studio的4.13或更高版本控制STK500/AVRISP，选择STK500 or AVRISP和Auto或者具体的COM?端口进行联机，点击avr studio主窗口中的图标前面标有Con的那个图标，然后按下图选择即可进行STK500或者JTAG的联机，由于avr studio会记忆用户使用的设备是STK500ISP还是JTAG并且同时会记忆用户使用的COM号，如果下次和上次使用的是相同的设备并且没有更换COM口，那么下次使用的时候直接点击右边标有AVR的那个图标就可以快速进入联机状态；如果下次和上次使用了不同的设备或不同的COM口请使用Con图标进行联机。

程序工程文件烧写说明程序工程烧写步骤如下：一：打开烧写程序软件（启动MPLAB IDE）；打开电脑“开始菜单”，点击“所有程序”找到“Microchip”,点击下面的“MPLAB IDE”项启动烧写程序工程软件。

具体步骤如下图：打开“开始菜单”打开“所有程序”找到“Microchip”项选择下面“”开启烧写程序；备注：也可直接双击电脑桌面上的MPLAB IDE快捷图标来打开烧写程序；如下图：桌面MPLAB IDE图标二：导入烧写程序文件；需要烧写的文件只有两个以扩展名为：.hex与.cof文件，首先找到这两个工程文件所保存的目录，然后点击MPLAB IDE中的“File”菜单项，打开“File”菜单项并选择下面“Import…”项，在弹出的对话框界面中查找范围项中选择找到“hex/cof”两文件所在目录，找到文件之后，在对话框显示文件方框中用鼠标左击选中一个文件（因有两个文件，所以要操作两次导入，一次选一个文件），选中后点击下面“打开”按钮。

具体图形操作步骤如下图：找到“File”菜单项下面的“Import..”项，如上图中红线所标处；备注：点击“Import…”后，会自动弹出一对话框界面；如下图；添加导入文件对话框图点击弹出对话框界面中查找范围下拉框，找到烧写文件所在目录；如下图；显示烧写文件如下图；烧写文件扩展名为：.cof与.hex两文件如上图备注：选中期中一个烧写文件后，点击对话框中“打开”把文件导入到工程中；具体如下图：导入文件后，Output提示框中有导入信息提示，如上图红线所标处；Hex与cof文件都导入工程后，如上图；三：MPLAB IDE配置说明把烧写导入到MPLAB IDE后，就可以进行烧写配置；烧写配置主要是配置两大项：一是烧写方式、一是烧写参数配置；具体烧写配置步骤如下：1：首先打开菜单项“Programmer”项，在下拉菜单项点击“Select Programmer”项，系统会自动弹出一下拉菜单项，选择期中“2 MPLAB ICD 2”项；2：打开菜单项“Configure”项，在其下拉菜单项选择“Select Device…”项，然后在弹出对话框中上面“Device”下拉框中选择“dsPIC30F6014”，再点击对话框中“OK”按钮；3: 然后再打开菜单“Configure”项，在其下拉菜单项中选择“Configuration Bits…”项，系统会自启弹出一配置对话框，在弹出对话框界面顶部找到“Configuration Bits set in code”并去掉前面的”√”,在其对话框中配置“Setting”项从上往下中二、三、六项，二项选择“Primary Oscillator”,三项选择“XT w/PLL 8x”项，六项选择“1：7”项，配置完后，把“Configuration Bits set in code”项前面方框中打上”√”；到这里整个配置就已经完成，下面接着就是烧写程序。

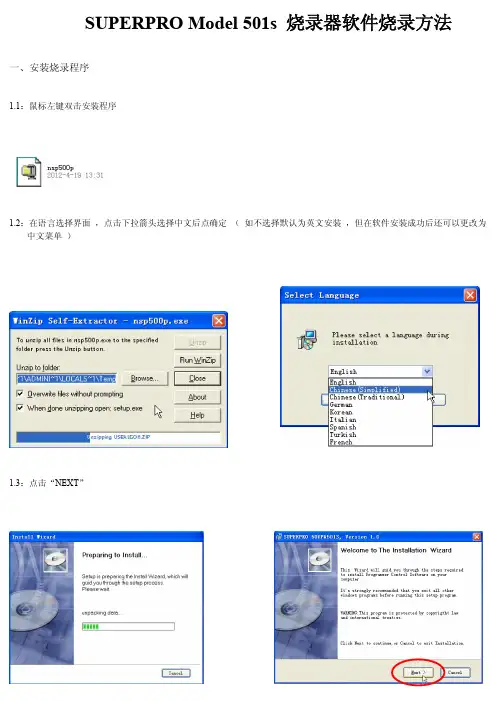

SUPERPRO Model 501s 烧录器软件烧录方法一、安装烧录程序1.1：鼠标左键双击安装程序1.2：在语言选择界面，点击下拉箭头选择中文后点确定（如不选择默认为英文安装，但在软件安装成功后还可以更改为中文菜单）1.3：点击“NEXT”1.4：点击“I Agr ee”1.5：按默认值安装1.6：安装完成后将launch the program前的勾去再点“finish”1.7：初次使用时会要求安装USB驱动，依据提示选择自动安装即可，安装成功后在设备管理器中会发现一个新的USB设备（usb驱动存放路径：C:\WINDOWS\system32\drivers\xeusb5.sys ）二、连机程序烧录2.1：双击桌面上烧录器的快捷方式，打开烧录程序2.2：烧录程序初始化中2.3：烧录程序主界面菜单中文对照Auto：自动progran：编程read：读取verify：完整性检查blank_check：空白检查erase：擦除lock_bit1：保护lock_bit1_2：移去保护2.4：选择要烧录的flash 型号（型号一写要选对，否则烧录后会出现不开机的现象）点选择器件选择flash型号直接输入flash型号（选择IC厂家后，右边的具体型号必需为第一位）2.5：烧录器会根据选择的IC型号，列出IC的相关信息并指出IC第一脚的位置（看后关闭即可）2.6：载入烧录程序点击“浏览”指出烧录程序的存储路径后点确定编辑自动烧录方式如下图所示依次选择为“erase ”（擦除）“blank_check ”（空白检查）“program ”（编程）“veify ”（校验）之后点确定2.7：点击烧录程序界面左边菜单的“auto”按扭正式烧录程序（烧录好1PCS后装机测试看是否工作正常，测试OK后就可以批量烧录，未经装机测试严禁批量烧录以免程序烧录错误或不成功）三、脱机程序烧录（前面所有设置同2.1 ~ 2.7 ）3.1：选择“量产模式”（此模式适用于大批量烧录程序）3.2：勾选“使用量产模式”后点确定3.3：点击“工程”菜单，选择子菜单“保存工程文件”3.3.1：根据个人喜好选择工程文件保存路径（文件名不能有中文，出现中文脱机烧录时显示会乱码，因烧录器本身无中文字库！文件名的后缀. PRJ 不能删除，删除后无法识别）3.3.2：输入工程文件保护密码（密码可以任意输入，密码输入后要记得密码，如忘记密码脱机烧录时将无法通过密码验证）3.4：下载库设置3.4.1：导入工程文件3.4.2：找到之前保存的工程文件后点“打开“3.4.3：密码验证3.4.4：密码验证OK后显示IC相关信息，看完后关闭即可3.5：将工程文件下载到烧录器上的CF卡中3.5.1：验证工程文件保护密码3.5.2：初次使用时会弹出下图所示提示框，点“是”即可3.5.3：点击“插入”按钮3.5.4:烧录器会自动找到所有文件名后缀为prj 的文件，选择想要导入的工程文件后点“打开”3.5.5：验证工程文件保护密码3.5.6：工程文件导入后点“下载库文件”3.5.7：验证工程文件保护密码3.5.8：库文件下载成功后会弹出下图所示提示，点击确定即可3.5.9：点击“确定”后可以将烧录器电源关闭，拔出USB线，再次打开烧录器上的电源开关进行脱机烧录了。

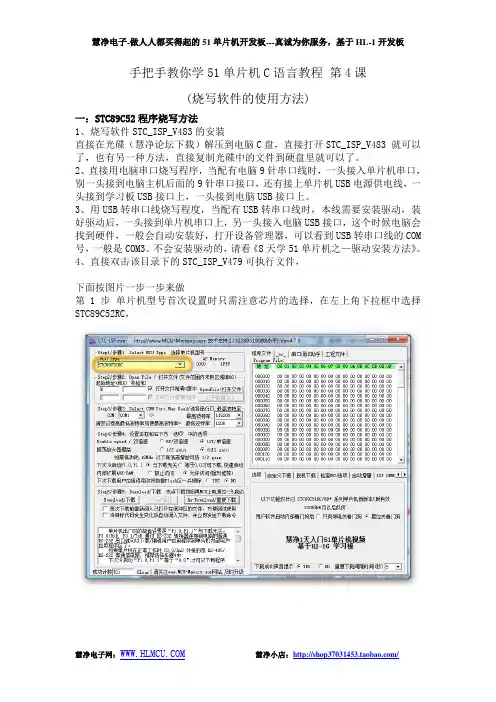

手把手教你学51单片机C语言教程第4课(烧写软件的使用方法)一：STC89C52程序烧写方法1、烧写软件STC_ISP_V483的安装直接在光碟（慧净论坛下载）解压到电脑C盘，直接打开STC_ISP_V483 就可以了，也有另一种方法，直接复制光碟中的文件到硬盘里就可以了。

2、直接用电脑串口烧写程序，当配有电脑9针串口线时，一头接入单片机串口，别一头接到电脑主机后面的9针串口接口，还有接上单片机USB电源供电线，一头接到学习板USB接口上，一头接到电脑USB接口上。

3、用USB转串口线烧写程度，当配有USB转串口线时，本线需要安装驱动，装好驱动后，一头接到单片机串口上，另一头接入电脑USB接口，这个时候电脑会找到硬件，一般会自动安装好，打开设备管理器，可以看到USB转串口线的COM 号，一般是COM3。

不会安装驱动的，请看《8天学51单片机之—驱动安装方法》。

4、直接双击该目录下的STC_ISP_V479可执行文件，下面按图片一步一步来做第1步单片机型号首次设置时只需注意芯片的选择，在左上角下拉框中选择STC89C52RC，第2步打开文件点击软件界面上的Open File 打开对话框，将HJ-1G配套源码里面的LED.hex文件选择，选择好后点击Open 。

第3步 COM口一般的台式机大多只有一个串口，所以COM栏就选择COM1，如果使用别的串口那就选择相应的串口号，USB转串口线一般是COM3。

看设备管理器处COM号是多少号，这里就用多少号。

第5步点击下载注意：在点击之前，一定要关掉单片机电源开关，点击后3秒后打开电源开关，因为STC的单片机内有引导码，在上电的时候会与计算机自动通讯，检测是否要执行下载命令，所以要等点完下载命令后再给单片机上电，然后点击如下图的Download/下载钮，接着按下实验板上电源给单片机上电。

若出现上述图片，则说明已经给单片机成功下载了程序，并且已经加密，成功下载程序后开发板上的八个流水灯中最上方那个会点亮。

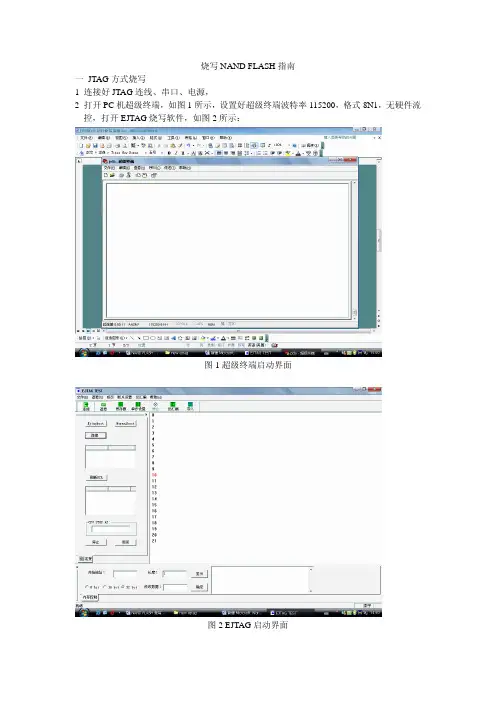

烧写NAND FLASH指南一 JTAG方式烧写1 连接好JTAG连线、串口、电源，2 打开PC机超级终端，如图1所示，设置好超级终端波特率115200，格式8N1，无硬件流控，打开EJTAG烧写软件，如图2所示：图1超级终端启动界面图2 EJTAG启动界面3 打开电源开关，电源指示灯亮，超级终端显示PMON已经启动，如图3所示。

图3 显示开发板工作正常4 点接EJTAG左上方连接按钮，如果连接成功，会在按钮下方空白栏内显示连接成功，DEVIDE ID 12345678等内容；如果连接失败，会显示连接失败，请检查JTAG线连接是否正常。

如图4。

5 按下“停止”按钮，CPU运行停止在一程序地址处，打开文下拉式菜单“文件-〉FILE TO MEM”，出现窗口，点击“浏览”找到EJTAG烧写程序upmon_gpio01.bin文件，点击“开始传送”EJTAG烧写程序将写到内存80010000开始处。

传送完成后将出现对话框copy finished automaticly？，点击“是”，将会在超级终端上显示一些初始化信息并不断地打印字符CCCCCC，如图5—7。

6 选择超级终端下拉式菜单“传送-〉发送文件”出现对话框，在文件名处点击“浏览”选择要传送的PMON文件，格式处选择“Y-modem”，点击发送，出现对话框。

进度条会实时显示文件传送的速度，传送完成后，pmon会显示烧写成功。

如图8-10。

7 按复位键新烧写的pmon程序就可以正确执行了。

图4图5图6图7 打印字符C图8 选择要发送的PMON文件图9 发送进行中图10 烧写成功注意：以上流程是在nand flash里已有烧写过的pmon的情况。

若第一次烧写或核心板nand方式启动跳线J2没有连接的情况下，按下“停止”CPU会停止在bfe00380地址处，这种情况要先配置内存参数，方法如下：1、首先通过ejtag工具修改内存，地址0xbfe00c04修改为0x9000c6，地址0xbfe00c00修改为0x8c40568，都是“字”读写，如图11，12。

通用ST集中器配置及烧写说明通用ST集中器配置及烧写说明一、ST参数配置说明1．参数配置采用串口连接，将计算机串口与ST集中器的模块串口（也可用最右侧的调试485串口）采用交叉串口线连接。

然后，打开超级终端，选择您使用的串口，将波特率设置为19200，无校验，数据流控制：无，点击确定，打开连接。

如下所示：2．给集中器加电，此时若连接正确，超级终端应有如下打印输出，此时按小写‘S’键，进入命令应用接口3．在命令应用接口下，输入show回车，即可显示出当前参数列表，显示出所有支持参数的当前设置，示例如下4．上图列出了所有可以设置修改的参数配置项，符号‘：’前面为参数项，后面为对应的参数内容。

此时可以输入set回车，来查看个参数设置项的使用帮助，如下图所示5．上图显示了各参数设置项的设置帮助信息，符号‘：’之前为参数名称，之后为参数的含义解析说明信息，解析之后的‘< >’符号内的内容则为参数的支持设置形式说明。

参数设置形式为：set 设置项字符串设置有效值，命令之间加空格符6．下面对各参数进行详细的说明介绍以及设置示例：●baud: set erase com baud设置ST集中器模块串口的波特率，一般用于想快速烧写程序时修改，默认波特率为19200，最大可支持115200，重启后恢复默认值。

建议使用默认值。

举例：set baud 19200●serverip: set server ip设置gprs登陆主站的ip地址，参数形式为ip地址形式，支持16进制格式举例：set serverip 218.58.62.116●serverport: set server port设置gprs登陆主站的端口号码，参数形式为4位的端口号码举例：set serverport 6859●serverapn: set server apn设置gprs登陆主站的apn信息，参数形式为字符串，有效长度为16字节举例：set serverapn cmnet●gprsid: set device gprs id设置ST集中器的gprs通信时设备地址，参数形式为三个4位的数值，之间用空格符间隔设置举例：set gprsid 1234 5678 9012●485id: set device rs485 id设置ST集中器的rs485通信时设备地址，参数形式为一个6位的数值举例：set 485id 123456●modemtype: set gprs modem type设置ST集中器使用的gprs模块种类，参数形式为模块类型表示字符串举例：set modemtype me3000●combaud: set cascade com speed设置ST集中器级联端口的通信波特率，参数形式为速率波特率值，支持600，1200，2400，4800，9600，19200，38400数值。

flash烧写说明文档烧写说明：准备工作：1：安装Flash burn软件，安装的路径要与ccs安装路径一致，按默认的路径安装就行。

2：把提供的hex文件夹拷贝至C：根目录下。

移除CODEC.cmd文件project。

在文件类型中选择*.s*依次添加boot_c671x_2.s62,c6713_emif.s62两个文件。

在文件类型中选择*.cmd，添加lnk2.cmd文件。

然后点击Rebuid all按钮重新编译所有文件。

到DEC6713_CODEC.out文件，复制该文件到C：根目录下的hex文件夹下。

双击“命令提示符快捷方式”文件。

后关键命令窗口。

然后复制hex文件至工程文件夹下，C:\ti\myprojects\fft080111endDEC6713_CODEC.pjt工程。

打开TOOL下的FlashBurn工具。

在file中单击new。

在conversion Cmd框中添加hex文件夹下的boot.cmd文件。

在File to burn中添加hex文件夹下的DEC6713_CODEC.hex文件。

在FBTC program file框中添加FBTC6713文件夹下的FBTC6713.out文件。

在flash physical 填写0x90000000 ,bytes 0x40000,然后保存，关闭Flshburn界面。

在file工具栏选择load GEL，加载DEC6713.gel文件。

文件。

如上图说明连接正常。

首先点击Erase Flash选项。

单击program下的proram Flash工具，等待烧写完毕，然后关闭ccs，重新给目标板上电，烧写过程结束。

TMS320C62x HPI引导过程的实现摘要：TMS320C62x和TMS320C67x DSPs提供了几种不同的启动模式，不同的启动模式决定了DSP复位后的初始化以及代码装载方式。

本文就TMS320C62x DSP 的HPI启动模式进行详细的说明。

烧写步骤
正常烧写情况：
芯片烧写:烧录前应先确认所需烧写芯片的机型及数量，找出所需求的烧写器、烧写座及软件程序，按BOM及技术条件确认空芯片的料号、并按技术条件及作业指导书核对烧写程序的正确性，在防静电措施合格前提下进行烧写。
首件烧录完成后应送检，确认程序的正确性，并记录在程序烧录记录表。
异常烧写情况：
程序烧录作业规范
程序烧录操作规范
1目的
为了使芯片类组件烧写流程规范化，加强芯片烧写流程的管理,减少错误，达到降低生产成本，提高产品品质。
2适用范围
本公司产品上所有需烧写的芯片
3定义
规范芯片的烧写流程
4使用工具
烧录器、电脑、防静电手环、镊子。
5作业程序
烧写程序移转、存盘
所有新机种之烧录程序皆由研发部门提供，经小批试产后转生产部。移转时必须注明版本。
烧录程序存盘在指定的路径，并由生产部专人负责维护。当烧录程序有变更时,研发部门下发变更单,生产部负责对原程序进行变更，若程序变更，需及时更新程序并将旧的程序删除，避免同时存在新旧版本。
拷贝及调出程序必须由产品工程师负责,员工不可私自调用及修改程序.。
烧写设备
烧写器需放置在铺有静电皮的工作台上，烧录所需硬件设备必须全部接入设备接地线,烧写芯片人员须正确佩戴静电手环(静电手环金属部分需紧贴皮肤)。
异常烧写指不良品芯片类的再次烧写。
烧写注意事项:
在烧写过程中,若发现程序与作业指导书或对照表不符,应该及时报告,决不允许私自切换程序及更改烧写规范。
对于无故损坏烧写规范、在烧写规范中乱涂乱画者查实责任人，并对责任人及组长进行处罚
烧写芯片人员必须按照正式烧写规范执行，进行程序烧写。
烧写座及烧写设备必须保养,清洁,不可有灰尘。

flash烧录说明书
第一步：启动烧录器软件，打开“设置”界面，选择“载入工程”；
图1 启动烧录软件并选择载入工程
第二步：找到烧录工程文件samsung_a5s_factory_ar0130.prj并打开，打开时会要求输入密码（图3），密码是数字123456，然后等待工程载入的完成；
图2 选择工程文件
图3 打开文件时的密码为123456
第三步：检查烧录工程信息的正确性，器件名为SUMSUNG K9F1G08U0D@TSOP48，勾选”
量产模式”，在弹出框中点“确定”，如下图示：
第四步：点击“确定”；（注意：不需要“载入文件”，工程文件已经包含了烧录文件）。

图4 载入工程后的界面
第五步：回到烧录软件的主界面，进行批量烧写；。
