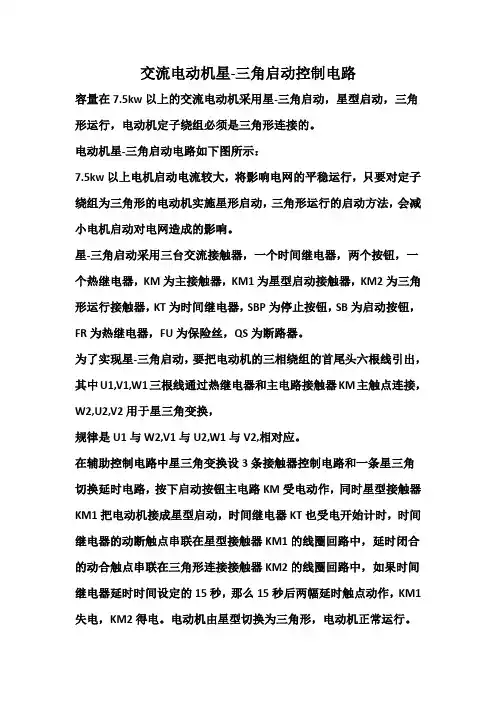

交流电动机星-三角启动控制电路
容量在7.5kw以上的交流电动机采用星-三角启动，星型启动，三角形运行，电动机定子绕组必须是三角形连接的。

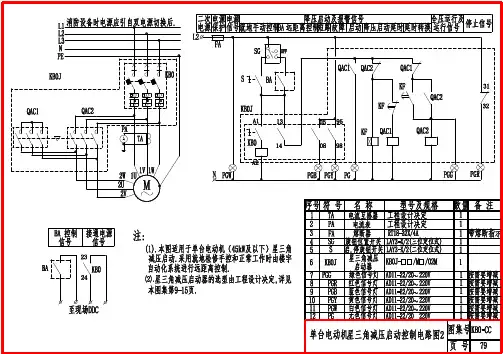

电动机星-三角启动电路如下图所示：
7.5kw以上电机启动电流较大，将影响电网的平稳运行，只要对定子绕组为三角形的电动机实施星形启动，三角形运行的启动方法，会减小电机启动对电网造成的影响。
星-三角启动采用三台交流接触器，一个时间继电器，两个按钮，一个热继电器，KM为主接触器，KM1为星型启动接触器，KM2为三角形运行接触器，KT为时间继电器，SBP为停止按钮，SB为启动按钮，FR为热继电器，FU为保险丝，QS为断路器。
为了实现星-三角启动，要把电动机的三相绕组的首尾头六根线引出，其中U1,V1,W1三根线通过热继电器和主电路接触器KM主触点连接，
W2,U2,V2用于星三角变换，
规律是U1与W2,V1与U2,W1与V2,相对应。
在辅助控制电路中星三角变换设3条接触器控制电路和一条星三角切换延时电路，按下启动按钮主电路KM受电动作，同时星型接触器KM1把电动机接成星型启动，时间继电器KT也受电开始计时，时间继电器的动断触点串联在星型接触器KM1的线圈回路中，延时闭合的动合触点串联在三角形连接接触器KM2的线圈回路中，如果时间继电器延时时间设定的15秒，那么15秒后两幅延时触点动作，KM1失电，KM2得电。电动机由星型切换为三角形，电动机正常运行。 在电路中设有KM主接触器动合触点与启动按钮动合触点并接自锁，KM2与延时闭合触点并接自锁，KM1与KM2动断触点互锁。
注意事项：
电动机绕组接线时三角形连接必须是 U1与W2, V1与U2, W1与V2 相连接。
如果电动机反转最好是在电源侧倒相使电动机正转，在出线侧倒相要维持（U1与W2, V1与U2, W1与V2 相连接）的原则，若有一相接错会导致短路或者电流过大烧毁设备。
电源保护 电源开关 主电动机 主电动机启停控制 主电动机启动Y-----△转换的时间控制 Y-----△换接
3~50Hz
380V
控制电路的逻辑表达式为：
KM1=FR SB1 （SB2+KM1）
KT= FR SB1 （SB2+KM1） KM2
KM3= FR SB1 （SB2+KM1） KM2 KT
KM2= FR SB1 （SB2+KM1） KM3 （KT+KM2）
备注：
当L1经过FU到热继常闭触点FR到停止按钮SB1到启动按钮SB2，按下SB2，KM1互锁常
开触点闭合，进入KM1线圈，KM1得电启动**并进入KM2常闭触点,到时间继电器，时间
继电器启动**到时间继电器常闭触点KT进入KM3线圈，KM3线圈得电**并再次进入KM3
常闭触点到时间继电器常开触点KT，并与KM2常开触点形成互锁，按下常开触点KT，进入
KM2线圈，电路导通KM2线圈得电，交流电机（M）启动并正常运行！
M
KM2 KM3 KT KM1 KT KT KM2 KM3 KM2 KM1 SB2 SB1 FR
2MK
KM3 PE FR KM1 QS L2
L3 FU L1 异步电动机星---三角形降压起动电路
仅供个人参考

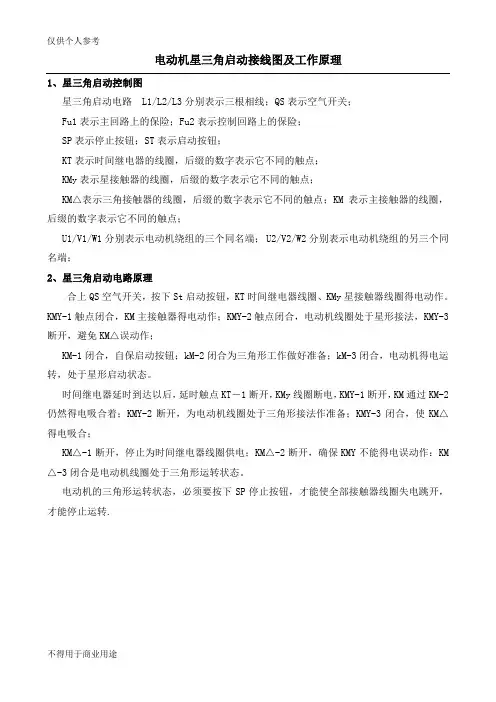

不得用于商业用途 电动机星三角启动接线图及工作原理
1、星三角启动控制图
星三角启动电路 L1/L2/L3分别表示三根相线；QS表示空气开关；
Fu1表示主回路上的保险；Fu2表示控制回路上的保险；
SP表示停止按钮；ST表示启动按钮；
KT表示时间继电器的线圈，后缀的数字表示它不同的触点；
KMy表示星接触器的线圈，后缀的数字表示它不同的触点；
KM△表示三角接触器的线圈，后缀的数字表示它不同的触点；KM表示主接触器的线圈，后缀的数字表示它不同的触点；
U1/V1/W1分别表示电动机绕组的三个同名端； U2/V2/W2分别表示电动机绕组的另三个同名端；
2、星三角启动电路原理
合上QS空气开关，按下St启动按钮，KT时间继电器线圈、KMy星接触器线圈得电动作。KMY-1触点闭合，KM主接触器得电动作；KMY-2触点闭合，电动机线圈处于星形接法，KMY-3断开，避免KM△误动作；
KM-1闭合，自保启动按钮；kM-2闭合为三角形工作做好准备；kM-3闭合，电动机得电运转，处于星形启动状态。
时间继电器延时到达以后，延时触点KT－1断开，KMy线圈断电，KMY-1断开，KM通过KM-2仍然得电吸合着；KMY-2断开，为电动机线圈处于三角形接法作准备；KMY-3闭合，使KM△得电吸合；
KM△-1断开，停止为时间继电器线圈供电；KM△-2断开，确保KMY不能得电误动作：KM△-3闭合是电动机线圈处于三角形运转状态。
电动机的三角形运转状态，必须要按下SP停止按钮，才能使全部接触器线圈失电跳开，才能停止运转. 仅供个人参考
不得用于商业用途 仅供个人用于学习、研究；不得用于商业用途。
For personal use only in study and research; not for commercial use.
Nur für den persönlichen für Studien, Forschung, zu kommerziellen Zwecken verwendet werden.
实用文档之"电机星三角启动原理 "
这种Y-Δ（星三角）起动方法，目的是降低起动电流，减小对电网及共电设备的危害，这个方法只适合于几十千瓦的小型电机，如大型电机采用的是自藕变压器起动方式。M为主接触器，不论在启动还是正常运转是都是接通的。
S接触器，为起动时间内星接法短路接触器，把电动机三根尾端线短路。
R接触器，为启动之后，把电机绕组首尾连接起来。即U-Z，Y-W，X-V三个绕组的三角形接法。T时间继电器，起动时，比如要让电机在5秒内完成起动进入正常运转状态，就可把时间继电器设定到5秒
FR热继电器，串接到主回路，如主回路因电机负载电流过大，缺相等会使热继电器内金属过热，顶开热继电器内的控制触点，达到断开控制回路的目的。新艺图库 126计算公式大全 838电子
起动过程：合上隔离开关---合上断路器----按下ON启动按钮---M，S，T得电---M接通主回路，S通过T的常闭触点及R的常闭触点得电---S主回路接通--正在做起动运转过程。
当时间继电器T的时间到了--T常闭触点断开，T常开触点接通-S因此断电，接触器R接通---完成起动
停止-按下OFF按钮断开其控制回路-完成。等待下次起动。
接触器R，S各有一个常闭触点与R，S互相牵制，是防止接触器主触点粘连，而引起短路事故而设的互锁电路。
M为主接触器，不论在启动还是正常运转是都是接通的。
S接触器，为起动时间内星接法短路接触器，把电动机三根尾端线短路。
R接触器，为启动之后，把电机绕组首尾连接起来。即U-Z，Y-W，X-V三个绕组的三角形接法。
T时间继电器，起动时，比如要让电机在5秒内完成起动进入正常运转状态，就可把时间继电器设定到5秒
FR热继电器，串接到主回路，如主回路因电机负载电流过大，缺相等会使热继电器内金属过热，顶开热继电器内的控制触点，达到断开控制回路的目的。电脑桌面壁纸 126计
起动过程：
合上隔离开关---合上断路器----按下ON启动按钮---M，S，T得电---M接通主回路，S通过T的常闭触点及R的常闭触点得电---S主回路接通--正在做起动运转过程。
