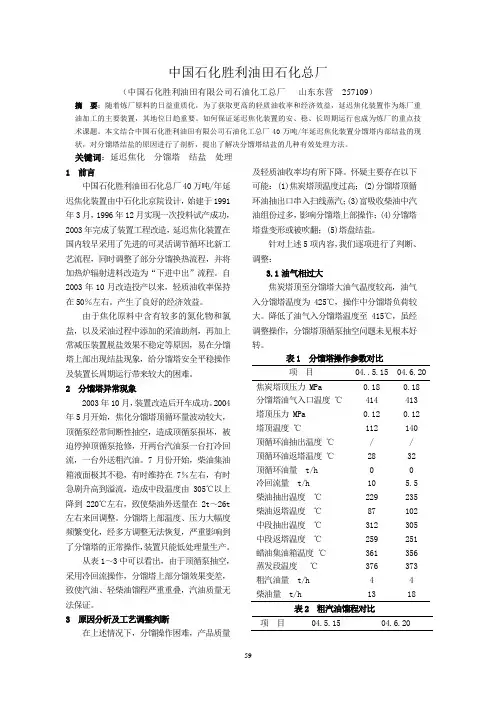

胜利石化总厂延迟焦化加热炉节能改造

中国石化胜利油田石化总厂（中国石化胜利油田有限公司石油化工总厂山东东营257109）摘要：随着炼厂原料的日益重质化，为了获取更高的轻质油收率和经济效益，延迟焦化装置作为炼厂重油加工的主要装置，其地位日趋重要。

如何保证延迟焦化装置的安、稳、长周期运行也成为炼厂的重点技术课题。

本文结合中国石化胜利油田有限公司石油化工总厂40万吨/年延迟焦化装置分馏塔内部结盐的现状，对分馏塔结盐的原因进行了剖析，提出了解决分馏塔结盐的几种有效处理方法。

关键词：延迟焦化分馏塔结盐处理1 前言中国石化胜利油田石化总厂40万吨/年延迟焦化装置由中石化北京院设计，始建于1991年3月，1996年12月实现一次投料试产成功，2003年完成了装置工程改造，延迟焦化装置在国内较早采用了先进的可灵活调节循环比新工艺流程，同时调整了部分分馏换热流程，并将加热炉辐射进料改造为“下进中出”流程。

自2003年10月改造投产以来，轻质油收率保持在50％左右。

产生了良好的经济效益。

由于焦化原料中含有较多的氮化物和氯盐，以及采油过程中添加的采油助剂，再加上常减压装置脱盐效果不稳定等原因，易在分馏塔上部出现结盐现象，给分馏塔安全平稳操作及装置长周期运行带来较大的困难。

2 分馏塔异常现象2003年10月，装置改造后开车成功。

2004年5月开始，焦化分馏塔顶循环量波动较大，顶循泵经常间断性抽空，造成顶循泵损坏，被迫停掉顶循泵抢修，开两台汽油泵一台打冷回流，一台外送粗汽油。

7月份开始，柴油集油箱液面极其不稳，有时维持在7％左右，有时急剧升高到溢流，造成中段温度由305℃以上降到220℃左右，致使柴油外送量在2t～26t 左右来回调整。

分馏塔上部温度、压力大幅度频繁变化，经多方调整无法恢复，严重影响到了分馏塔的正常操作，装置只能低处理量生产。

从表1～3中可以看出，由于顶循泵抽空，采用冷回流操作，分馏塔上部分馏效果变差，致使汽油、轻柴油馏程严重重叠，汽油质量无法保证。

焦化厂节能降耗方案焦化厂作为能源消耗的大户之一，在当前节能减排的大背景下，如何实施节能降耗方案是一个亟待解决的问题。

以下是一个包含多种措施的焦化厂节能降耗方案。

一、技术改造方面：1.优化高温设备：通过增加设备的换热面积，改善传热效率，减少燃料消耗。

2.安装余热回收系统：将焦炉废气中的余热经过回收利用，用于供热、供电等方面，减少能源浪费。

3.更新设备和工艺：使用能效更高、维护成本更低的新设备，采用先进的工艺，提高生产效率，降低能源消耗。

4.自动化控制系统：通过引入自动化控制系统，实现对生产过程的有效监控和控制，减少人为操作失误，提高能源利用效率。

二、管理方面：1.建立能源管理体系：制定能源消耗目标和指标，建立能源消耗监测与评价体系，对能源消耗进行全面管理和控制。

2.加强员工培训：加强员工的节能观念培养，提高能源利用的自觉性和主动性，使其能充分发挥自身的作用，对节能降耗工作起到推动作用。

3.设立节能奖惩措施：制定相应的奖励机制，对在节能降耗工作中取得优异成绩的个人或团队进行奖励，同时对浪费能源、消耗资源较多的行为进行惩罚，激发员工的积极性。

三、能源利用方面：1.多能联供：通过联合供热、供电、供气等方式，实现多能联用，减少能源的浪费。

2.引进清洁能源:如太阳能、风能等，替代传统能源，降低对化石能源的依赖。

3.合理利用余热：将余热应用于供热、供电等方面。

例如，利用余热进行蒸汽发电，提高热电联供的效益。

4.循环经济利用：采用焦炉煤气循环利用技术，将焦炉煤气转化为发电或燃料，提高能源利用效率。

四、环保措施：1.精细管理：加强对各个环节的监控与管理，减少化学品的用量，降低污染物产生，并通过技术改造，提高产出物的质量，减少环境污染。

2.排放治理：对废气、废水等进行集中治理，采用高效净化设备，减少对环境的污染。

3.宣传教育：加强环境保护宣传教育，提高员工的环保意识，增强环境保护的责任感。

通过以上多种措施的综合应用，可以有效地提高焦化厂的能源利用效率，降低能源消耗，减少对环境的污染。

提高加热炉效率措施及改造思路摘要：油田加热系统是油田的耗能大户，提高加热炉的效率是实施油田节能战略的关键。

油田开发20余年，由于产能递减，早期安装的加热炉部分出现负荷偏低、加热效率下降、腐蚀结垢严重等问题，因此，探讨加热系统的特点及寻求对应的效率措施成为当下油田必须实行的重要任务。

结合加热系统现状，对影响加热炉效率的因素进行分析，通过对近年在油田加热炉所采用的提高炉效措施的探讨和总结，对加热炉提高炉效潜力及技术的应用提出初步思路。

关键词: 加热炉；提高效率；措施；技术改造1 加热炉运行现状目前，大庆油田建有各类燃气加热装置包括有管式加热炉（高效炉）、火筒式直接加热炉（二合一、四合一、五合一、脱水加热炉、水套炉）、真空加热炉及锅炉等。

2 影响加热炉效率因素分析加热炉是油田的主要耗能设备。

因此，尽可能地提高加热炉的效率是油田节能的重要目标之一。

造成部分加热炉炉效偏低的因素主要有以下几个方面。

2.1 部分加热炉使用时间较长，加热炉损耗较大，热效率较低据统计，加热炉中运行时间在 11 年以上的有59台，占集输系统加热炉总数的47.2%，其中火筒炉42台，占该部分加热炉的71.1%。

该部分加热炉经过长时间的运行，普遍存在火筒及烟管腐蚀老化严重，各类故障发生频率高，导致加热炉损耗较大，炉效偏低。

2.2 无法保证加热炉的运行状态达到最佳1）部分加热炉的参数设置不合理，空气过剩系数大，带走的热量也大，加热炉效率低；空气过剩系数小，燃料不能充分燃烧，加热炉效率低。

大部分加热炉燃烧器属于自动控制，只能依靠厂家调设，导致不能及时调整合理的燃气配比，影响了加热炉的效率。

2）个别加热炉排烟温度过高时，由于缺乏加热炉检测仪器及相关的技术人员，不能及时调节烟道挡板，影响了加热炉的效率。

3）由于加热炉工况的特殊性决定其需要定期维护保养，其中对燃烧器火嘴的维护工作是保证加热炉燃烧效果的重要环节，尤其是使用湿气的加热炉燃烧器火嘴，长时间运行火嘴容易结焦或腐蚀，如不及时清理或维修，必然会导致燃烧效果差，甚至偏烧，影响加热炉的系统效率，同时造成能源浪费。
