SGS家用电器检验标准(全英文)

  • 格式：pdf
  • 大小：294.05 KB
  • 文档页数：40

1

家用电器检验技术

通标标准技术服务有限公司

2005 年11月

课程内容:

1. 家用电器检验项目综述

2. 验货流程简介

3. 国际大客户验货要求

4. 案例点评

2

第一章. 家用电器检验项目综述

检验依据

客户委托检验-------客户与检验机构的约定

型式试验------安全、性能、EMC、环保、能效等标准

特殊检验------标准的部分项目、特定项目的技术条件

仲裁或比较试验------标准、委托合同

出口产品的检验依据------产品销售地的法规和相关标准

如：进入欧盟市场的产品应按欧盟指令LVD、EMC进行检验

进入北美市场的产品要符合UL或CSA标准

3

家用电器标准分类•基础标准类

•基本试验方法类

•产品安全标准类

•产品性能标准

•零部件标准

•材料标准

•能效分级标准注意：标准版本的有效性

家用电器检验特点

1.标准国际化(IEC)

--整机

--关键的零部件

2.测试方法与检验仪器设备

--测量原理

--具体操作

3. 产品新技术的应用

4

家用电器检验主要仪器设备

1.电量测量仪表: 电流、电压、频率、功率、功率因数、电能

2.电阻测量仪表: 电桥、数字万用表等

3.感温元件: 热电偶

4.图表记录仪与数据采集系统

5.绝缘电阻测量仪表

6.泄露电流测量仪表

7.电气强度测试仪

8.接地电阻测量仪

9.安全检验专用器具: 标准测试指（刚性、有关节）、试验探棒、试验销

试验指甲、冲击锤、冲击球、力矩螺刀、力矩扳手、拉/压力计等

家用电器检验主要仪器设备(续)

10. 气候环境试验设备: 湿热（恒定/交变）、长霉、盐雾、氧弹等

11. 防水试验设备: 滴水、淋水溅水、喷水、潜水

12. 防尘试验设备

13. 噪声测量仪器和设备

14. 模拟运输试验设备: 振动(定频/变频)、碰撞、跌落

15. 材料测试设备: 球压、灼热丝、针焰、耐漏电起痕

16. 电源线拉力、扭力试验设备

17. 稳定性试验设备

18. 电磁兼容(EMC)测试设备

5

家用电器通用检验项目

1.电量测量

--电压

--电流

--功率

--功率因数

--电能

2.温度测量

--热电偶法

--电阻法

3.绝缘测量

--绝缘电阻

--电气强度

--泄露电流

4.气候环境试验

--湿热

--防固体异物和防水

--长霉

--盐雾

家用电器通用检验项目(续)

5. 机械环境试验

--噪声

--包装运输

6. 非金属材料试验

--耐热

--耐燃

--耐漏电起痕

7. 防触电保护

--防触电检查

--接地

--爬电距离、电气间隙和穿通绝缘距离

8. 机械强度试验

--冲击

--电源线拉力、扭力

9.耐久性试验

--电源线弯曲

--连接线弯曲

10. 稳定性试验

11.家用电器电器电磁兼容性(EMC)试验

6

输入功率测量1.测量仪器: 功率表、电度表

2.测量条件:

--额定电压

--正常工作温度

--在工作过程中，电机的负载会发生变化，它的输入由电度表测量，

并取值为一个周期的平均值

3.测试要求: 功率误差表

器具类型 额定功率，W 偏差

各种器具 ≤25 +20%

>25及≤200 ±10%

发热器具和

组合器具

>200 +5%或20W（取大）

-10%

>25及≤300 +20%

电机设备

>300 +15%或60W（取大）

发热对家用电器的影响

1.影响绝缘的使用寿命(超过8°C, 寿命缩短一半)

2.影响电器元件的正常使用(元器件的环境温度标志–T标志)

3.塑料受热变形

4.外表面温度过高

5.造成周围环境过热

7

绝缘电阻测量1.测量目的:

绝缘电阻: 反映了绝缘结构对电的绝缘能力.

测量绝缘电阻主要是为了测定家用电器产品的带电部件对易触及金属外

壳的绝缘电阻,以判别其绝缘是否存在严重缺陷.

2.测量部位:

--I类器具: 带电体与易触及的金属部件之间

--II类器具: 带电体与易触及的外壳之间

--电缆线: 缆芯导体与电缆护套之间

3.测试要求: DC 500V, 1min

2基本绝缘

7加强绝缘限值(MΩ)绝缘种类

电气强度测试

1.测试目的: 检验绝缘材料承受电压的能力,考核绝缘结构是否良好

2.测量部位:

--带电体和仅用基本绝缘隔离的易触及部件之间(如: I类器具电源插头

的L+N –G)

--带电体和用加强绝缘隔离的易触及部件之间(如: II类器具的L+N –

易触及金属外壳之间

--带电体和用加强绝缘隔离的易触及部件之间(如: II类器具的L+N –

易触及外壳（金属箔）之间

--对于双重绝缘

基本绝缘(如:RVV电源线的铜线与基本绝缘外皮之间)

附加绝缘(如:RVV电源线的基本绝缘外皮与附加绝缘护套之间)

--手柄、旋钮、抓手、操作杆（金属箔）与它们的金属轴之间

3. 测试步骤:

--耐压测试仪功能检查

--测试夹接在测试部位

--电压从零开始，逐渐升到测试电压的一半，然后迅速升到规定值

--测试电压保持1min,观察有无闪络或击穿

--试验结束，逐渐降低电压至零

8

电气强度测试各国家耐压测试标准: 1min, 50Hz, 100mA

1min/1s1650V/50Hz1250V/50Hz内销1min/1s1800V/60Hz1500V/60Hz韩国1min/1s1000V/50Hz1250V/50Hz澳洲1min/1s1200V/60Hz1000V/60Hz日本1min/1s1200V/60Hz1000V/60Hz美洲1min/3s1000V/50Hz1250V/50Hz欧洲例行试验型式试验测试时间测试电压国家/地区

泄露电流测量

1.测量目的:

检测器具正常工作时，易触及金属外壳是否存在漏电流,造成触电伤害.

2.测量部位:

--I类器具：电源任一极（L/N）与基本绝缘隔离的易触及金属部件之间

--II类器具：电源任一极（L/N）与加强绝缘隔离的易触及金属部件之间

电源任一极（L/N）与附加或加强绝缘隔离的易触及绝缘表面（金属

箔）之间

--单极开关，且开关后接有电容器，则分别测量开关在“接通”和“断开”

位置时的泄漏电流

3.测试要求: 1.06倍额定电压/1.15倍的额定输入功率

3.5微波炉0.5(0I类)/3.5(I类)洗衣机/洗碗机2mA/kw; 10mA(公共场合);30mA(非公共场合)空调1.5冰箱限值(mA)产品

9

* 进行漏电流和耐压测试应注意：

•器具中所有的电路应保证已被接通

•跨接绝缘的抗干扰电容应断开

•与电网相连的电路应选择额定电压进行试

验；谐振点和其它回路应确定工作电压后进

行试验

接地电阻测量

1.测量目的:

测量易触及金属部件和电器的保护接地端子之间的电阻

2.测量部位:

可触及金属部件与:

--接地端子(固定式接线I类器具)

--插头或插座的的接地端子(其它I类器具)

3.测试要求: 25A或1.5倍的额定电流(例行试验: ≥10A/1-4s)

--若器具配有电源线,则为0.2 Ω或0.1 Ω加上电源线的电阻

--其它器具均应: ≤0.1Ω

4.接地端子检查:

--防松

--防腐蚀

--“先通后短”(地线最后受力)

10

爬电距离、电气间隙和穿通绝缘测量

1.测量仪器: 塞规、游标卡尺、千分尺

2.测量条件:

--裸导线与内部部件2N；可触及外壳30N

--工作电压

--防污染等级

--材料种类

3.测试要求:

•电气间隙与爬电距离: 见标准附表

•绝缘穿通距离:--附加绝缘：1mm

--加强绝缘：2mm

--胶带无厚度要求,SI至少由2层组成,且任一层可通过SI的耐压测试;RI至

少由3层组成,且任2层可通过RI的耐压测试.

结构要求---稳定性与防机械危险

1. 稳定性:

10º/15º斜面无倾倒

2. 运动部件不能对人体造成伤害

防护罩要求:

-测试指不能触及危险运动部件

-只有借助工具才能取下或打开

3. 无对人体造成伤害的锐边、锐角、毛刺

4.45N轴向压力胶带破损度应小于50%.

11

结构检查的内容

1.对带电部件有可靠的防护

2.对具有危害的运动部件和发热部件有足够的防护

3.零部件和材料的选择

4.零部件的安装位置和固定方法

5.机械强度

6.电气连接的可靠性

7.产品结构设计的规范性

结构检查时通常应该注意到:

4产品应有足够的稳定性，机械安全性和机械强度

4零部件应满足相关标准的安全要求，并且与使用条

件相适应

4电源线连接部分应注意进线口，抗拉器和接线端子

4内部连线应做到可靠固定，可靠绝缘和可靠连接

4接地端子应做到防松，防锈和连接可靠

4塑料件应有足够的耐热性和阻燃性

4空气间隙，爬电距离和绝缘材料厚度应达到标准规

定的要求

合集下载

(完整版)英国插头测试标准及方法

(完整版)英国插头测试标准及方法

BS插头测试

1. 范围:

规范: 火线及零线带绝缘护套及带保险丝的13A插头, 额定: 交流250V, 50Hz

用途: 家用,商用或轻工业用13A带保险丝可换线或不可换线式插头, 用于连接便携式器具,音响装备及照明器具.

配线要求: 可换线式插头规定配线, 需满足BS 6500:2000要求, 截面积:0.5~1.5mm2 ; 不可换线式插头配线不可超过1.5mm2.

注意事项: 本标准也适用于用绝缘地线PIN针替代用黄铜地线针的状况(ISOD)的不可换线式插头; 包含开关,指示灯或其它器具的插头不适用于此标准.

2. 使用条件: 1. 温度范围 -5~+40OC, 24小时以上平均温度≦25OC; 2.

无光线直射或其它类似热源引起温升至不符1点要求; 3. 海拔 2000米以下;

4. 不可用于浓烟,化学气体,淋雨,雾水或高湿度及其它非正常条件下.

3. 名词及定义

a. 插头(Plug): 带PIN针+电源线+绝缘体

PIN针提供与插座的配合连接, 电源线提供电气连接及机械保持力, 绝缘体作为防触电保护.

b. 恶劣使用插头(Rough-use plug): 如插头不能通过拔拉电源线而自插座中拔出. 识别Rough-use plug为标准号后加上”/A”表示.

c. 可换线式插头(Rewirable plug): 使用一般工具即可更换电源线的插头.

d. 不可换线式插头(Non-rewirable plug): 在连接与装配后与电源线形成一个整体的插关.(如超声插头) e. 成型插头(Moulded-on plug): 电线与端子连接装配后用绝缘材料包覆成一体的不可换线式插头.

f. 保险丝插头(Fused plug): 带可更换保险丝的插头

g. 端接(子)(Terminal): 在软电线与插头导电部件间无需使用特殊工具即可形成连接的方式.

澳洲电气标准

澳洲电气标准

澳洲电气标准

澳大利亚的电气标准由澳大利亚标准协会（Standards Australia）制定和管理。这些标准用于确保电气设备、系统和安装的安全性、性能和互操作性。以下是一些澳大利亚电气领域的主要标准：

1. AS/NZS 3000： 《澳大利亚/新西兰电气安装规范》（AS/NZS

3000），通常称为电气安装标准，规定了电气设备和系统在澳大利亚和新西兰的安装要求。这个标准包括对电线、电缆、开关、插座、照明、电气板、接地等方面的详细规定。

2. AS/NZS 3008： 《澳大利亚/新西兰电气装置 - 电线和电缆的选择、安装和维护》（AS/NZS 3008），规定了电线和电缆的选择、安装和维护的要求。

3. AS/NZS 3017： 《澳大利亚/新西兰电气设备 - 电气安全与性能要求》（AS/NZS 3017），规定了电气设备的电气安全和性能要求。

4. AS/NZS 3760： 《澳大利亚/新西兰电器安全检验和测试 - 移动电器检验和测试》（AS/NZS 3760），规定了对移动电器进行安全检验和测试的程序。

5. AS/NZS 3100： 《澳大利亚/新西兰电气设备 - 安全要求》（AS/NZS 3100），规定了电气设备的一般安全要求。

这些标准覆盖了从电气设备设计和生产到安装和维护的各个方面。澳大利亚的电气专业人士、工程师、设计师和电工在进行相关工作时通常需要遵守这些标准，以确保工程的安全性和符合法规要求。标准可能会定期更新，因此建议查阅最新版本的相关文件。

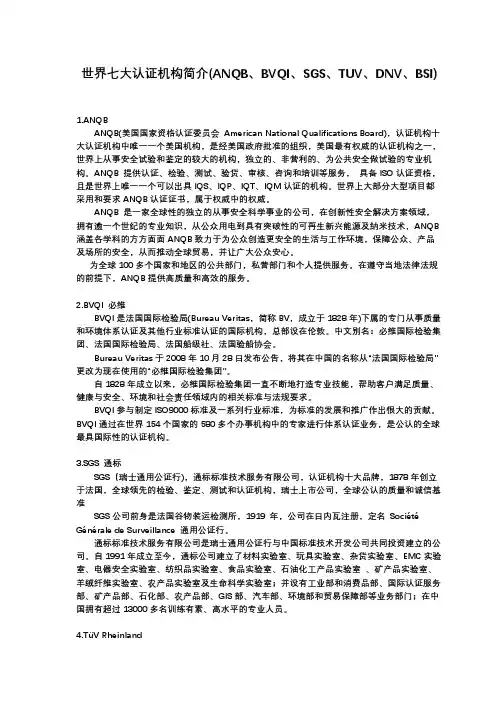

世界七大认证机构简介(ANQB、BVQI、SGS、TUV、DNV、BSI)
