缓蚀阻垢剂缓蚀阻垢性能实验方案

缓蚀阻垢剂复配试验方法
1.一般说来，为了确定抗缓蚀阻垢剂复配试验方法，可以结合有限元分析系统（FEM）、对比法、特征参数验证和双重检验等方法构建复杂而完整的抗缓蚀阻垢剂复合试验系统。

2.具体来说，可以采用试验-数值双重检验法引入试验-数值相结合，并设置适当的试验条件，以确保复配组合试验的准确性；采用有限元分析系统（FEM）确定抗缓蚀阻垢剂复合试验的准确量化特性；利用对比法确定复配剂比例组合调整方式；采用阻力因子等特征参数的实验验证，为复配组合试验提供理论参数依据。

3.考虑到试验多变量负荷、复杂物理设计、抗冲蚀性能多样性等因素，可以采用多层特性参数协同调整技术，构建一整套抗缓蚀阻垢剂复合试验系统，以获得更佳的缓蚀阻垢剂复配效果。

工业水处理剂无磷缓蚀阻垢剂技术要求和
试验方法
工业水处理剂是一类具有重要作用的化学品，用于处理工业生产过程中的水质
问题。

其中，无磷缓蚀阻垢剂是一种常用的工业水处理剂。

它具有以下技术要求和试验方法。

1. 技术要求：
(1) 无磷含量要求：因为磷污染对环境造成负担，所以无磷缓蚀阻垢剂应该符合无磷化学品的要求，即无磷含量应低于一定限度。

(2) 缓蚀性能要求：缓蚀剂的主要功能是减少金属材料在水中的腐蚀速率。

因此，无磷缓蚀阻垢剂需具备良好的缓蚀性能，能够有效延长金属设备的使用寿命。

(3) 阻垢性能要求：无磷缓蚀阻垢剂应该能够有效地防止钙、镁等水硬度成分在工业水中的沉积，阻止水垢形成，并保持水系统的高效运行。

2. 试验方法：
(1) 无磷含量测定：通常使用化学分析方法来测定无磷缓蚀阻垢剂中的磷含量，如颜色反应法、重量法等。

(2) 缓蚀性能评估：可以通过循环腐蚀实验来评估无磷缓蚀阻垢剂的缓蚀性能。

实验中，将金属样品暴露在含有缓蚀剂的水溶液中，通过测定金属腐蚀速率来评估缓蚀性能。

(3) 阻垢性能评估：阻垢性能评估可以使用实验室模拟设备来模拟真实的工业水处理过程。

通过在试验设备中加入含有硬度成分的水溶液，并观察是否有水垢沉积以及水垢的程度来评估无磷缓蚀阻垢剂的阻垢性能。

综上所述，工业水处理剂中的无磷缓蚀阻垢剂应符合一定的技术要求，包括无磷含量要求、良好的缓蚀性能和阻垢性能。

这些要求可以通过特定的试验方法来评估和验证。

通过合理选择和使用无磷缓蚀阻垢剂，可以有效控制工业水处理过程中的水质问题，延长设备使用寿命，提高生产效率。

循环水缓蚀阻垢试验部分针对现场运行的条件，由于补水水源为地表水，循环水采用加水处理剂处理的工艺浓缩5.0倍，必须选择对钙、镁、铁等离子产生的垢具有高效阻垢分散作用，对悬浮物浊度产生的沉积物具有高效分散作用，对系统具有高效的防腐能力的水处理剂，同时要配合适宜的工艺控制条件与进行硫酸的投加控制PH值，才能达到良好的水处理效果。

把工艺的控制和药剂的控制有机地结合起来，以确保浓缩倍率5.0倍条件下安全运行。

此次实验的主要目的：☐找到适合现场运行使用的最佳缓蚀阻垢剂配方。

☐摸索出循环冷却水系统安全、经济、有效的水处理方案。

1.1、阻垢缓蚀剂的选择原则1、高效性：具有高效阻垢、分散、防腐能力，使用浓度低，药效持续时间长。

2、经济性：经济性能做到三低，即药剂单价低，单位水量处理费用低，年处理费用低。

3、安全性：药剂具备对使用者以及对环境的安全。

4、配伍性：药剂应与处理系统环境配伍，应考虑系统中的温度、硬度、碱度、浊度、pH值，氯根、金属离子、泥砂、总固溶物等对药剂的影响，选择合适的药剂，还要考虑药剂与其它化学处理药剂的配伍性及协同效应，如与缓蚀剂和杀菌剂等其它药剂的协同性。

5、可操作性：药剂应对设备腐蚀性低，操作简便。

6、延续性：加入的药剂应能维持一定的浓度，消耗在其他化学物质上的量应尽量少，尽可能的只消耗在阻垢、分散、防腐上，要有一定的延续性。

根据上述选择原则，应考虑投加方便、药剂浓度小、对系统影响小；阻垢、分散、防腐效果明显、符合环保要求、运行成本尽量低的药剂。

为此，我们进行了大量的试验，包括多种原料的筛选试验，多种复配药剂的对比试验，鉴于不便说明其中的各种情况，这里只介绍与电厂有关的实验情况。

1.2、静态阻垢实验（）缓蚀阻垢剂是一种含有膦羧酸、丙烯酸磺酸多元共聚物及无磷缓蚀剂复配而成的低磷缓蚀阻垢剂产品。

该产品具有优异的阻碳酸钙、磷酸钙、硫酸钙及硅垢的性能，同时对循环水中的氧化铁及锌盐也有良好的分散稳定性能，该产品对碳钢、铜及铜合金、不锈钢等多种金属材质均有优异的缓蚀效果。

一种高效环保型阻垢缓蚀剂的制备及性能研究摘要：以无水马来酸酐和β-巯基丙酸为主要原料、铬酸钾为催化剂合成出S-羧乙基硫代琥珀酸(CETSA>，并对其阻垢缓蚀效果进行了研究。

结果表明：S-羧乙基硫代琥珀酸具有良好的水溶性和生物降解性，在宽pH范围内具有较好的缓蚀阻垢性能，尤其将其与葡萄糖酸钠、丙烯酸羟丙酯<HPA）及Zn盐等物质复配后<无磷1#），其缓蚀率得到大幅度提高。

它在45℃和投加浓度为20ppm条件下，其缓蚀率可达93.2%、阻垢率达98.5%，且无磷环保，具有更高的性价比。

关键词：无磷环保型；缓蚀阻垢剂； S-羧乙基硫代琥珀酸；合成中图文分类号：TQ085 文献标识码:APreparation and Study of a New kind of Phosphorus-freeCorrosionand Scale InhibitorZeng De-fang, Xiao Jian-guo(School of Resource and Environmental Engineering, WuhanUniversityof Technology。

HubeiKey Lab of Mineral Resource Processing and Environment。

Wuhan, Hubei430070, P.R.China>Abstract：Experimental process of preparing S-carboxymethyl thiosuccinate acid<CETSA） is described, in which anhydrous maleic anhydride and β-mercaptopropionic acid are used as the main raw material and catalyst such as potassium chromate was used. Its scale and corrosion inhibition performance has been studied compound with other water treatment. Result shows that CETSA has a good water-soluble、bio-degradability, and has a good scale and corrosion inhibition ability within a wide range of pH values. When compound with sodium gluconate, hydroxypropyl acrylate (HPA> and Zn salt, the performance has obviously enhanced. Under the condition of 45℃，dosage of 20mg·L-1,the corrosion inhibition rate can reach up to 93.2% , and its scale inhibition rate can reach up to 98.5%. In addition, the formula is Phosphorus—Free，so it has a much more higher ratio of quality to value. Keywords：phosphorus-free and environmentally friendly type。

设计缓蚀剂性能实验报告一、引言缓蚀剂是一种可以减缓金属腐蚀反应的物质，被广泛应用于各个工业领域中，如石油化工、电力、冶金等。

为了测试缓蚀剂的性能，我们设计了一系列实验，旨在评估不同缓蚀剂对金属腐蚀的抑制能力。

本报告将详细介绍实验设计和结果分析。

二、实验方法2.1 实验材料- 金属板：使用不同材质和尺寸的金属板，如铁、铜和铝，作为腐蚀试样。

- 缓蚀剂：选取了三种不同类型的缓蚀剂A、B和C。

每种缓蚀剂均按照使用说明配制成10%的溶液。

2.2 实验步骤1. 准备金属试样：将金属板切割成适当尺寸，确保表面光洁，去除任何杂质。

2. 分别将金属试样浸泡在不同缓蚀剂溶液中，每种缓蚀剂使用三个试样。

3. 对照组：选择一组试样不加任何缓蚀剂，作为对照组。

4. 将所有试样放置在恒温水槽中，保持恒定温度。

5. 每天观察和记录试样表面的腐蚀情况，包括颜色、氧化程度等。

6. 持续观察一周后，取出试样，进行表面形貌分析和腐蚀程度测试。

三、实验结果3.1 表面形貌观察根据实验结果，我们对试样的表面形貌进行了观察和分析。

在加入缓蚀剂的试样中，我们发现腐蚀现象较少，表面光洁度较高。

而对照组中的试样表面出现了明显的腐蚀和氧化现象。

3.2 腐蚀程度测试使用腐蚀程度测试仪器对试样进行了定量分析，得到不同试样的腐蚀程度数值。

结果显示，加入缓蚀剂的试样腐蚀程度较低，腐蚀率明显下降；而对照组中的试样腐蚀程度较高，腐蚀率较高。

四、数据分析通过数据分析，我们可以得出以下结论：1. 缓蚀剂A在抑制铁腐蚀方面具有较好的效果，腐蚀程度最低。

2. 缓蚀剂B在铜腐蚀抑制方面表现较好，能够有效减缓腐蚀发生。

3. 缓蚀剂C在抑制铝腐蚀方面具有一定的效果，但相对其他两种缓蚀剂稍逊一筹。

五、结论根据实验结果和数据分析，我们可以得出以下结论：1. 不同类型的缓蚀剂在不同金属腐蚀抑制方面存在差异。

2. 缓蚀剂A适用于抑制铁腐蚀，缓蚀剂B适用于抑制铜腐蚀，缓蚀剂C对铝腐蚀具有一定的抑制作用。

缓蚀阻垢剂的性能与使用方法2020年3月23日缓蚀阻垢剂主要由多种有机膦羧酸、聚羧酸、含磺酸盐共聚物、铜缓蚀剂、特殊界面活性剂等组成的复合缓蚀阻垢剂，利用有机膦酸盐在金属表面形成的保护膜起到缓蚀作用，同时对水中的碳酸钙、硫酸钙、磷酸钙等均有良好的整合分散和晶格畸变作用。

按照合理配比原则充分发挥其协同效应，具有缓蚀率高、耐高温、阻垢力强、不易分解等特点。

缓蚀阻垢剂如何使用呢?将每天所需的缓蚀阻垢剂放入塑料加药箱内，为方便使用可加水稀释后通过加药泵或调节阀门将药剂在循环泵入口处(即集水池出口处)连续加入。

缓蚀阻垢剂加药浓度为5-30mg/L(以补充水量计)。

缓蚀阻垢剂用塑料桶包装，25kg/桶或根据用户需要确定;贮存于阴凉干燥处，贮存期十个月。

缓蚀阻垢剂为弱酸性，操作时注意劳动保护，应避免与皮肤、眼睛等接触，接触后用大量清水冲洗。

莱特莱德专注于净水处理、物料浓缩分离、废水零排放及废水资源化处理领域，是集研发设计、设备制造、工程施工、运营维护为一体的环保解决方案服务商。

莱特莱德已通过ISO9001质量体系认证、ISO14001环境体系认证及欧盟CE认证。

公司下设研发中心、生产加工车间、市场部、售后服务部为一体。

多年来致力于循环水处理的研究、生产售后服务，循环水处理产品主要销往国内和东南亚市场，是国内外各大知名品牌药剂的指定的销售商之一。

莱特莱德自研发反渗透药剂以来，一直在此领域保持领先地位，是国内反渗透系统专用阻垢剂、清洗剂、杀菌剂、絮凝剂、膜元件及相关配件的供应商。

近几年来，反渗透技术已扩展到废水回收和海水淡化领域，莱特莱德作为药剂技术的领航者，与时俱进、改进配方、提高通用药剂的性价比，并与知名院校共同开发出适应中国特殊水系的药剂，将优异的配方、高质量的原料及一流的生产管理相结合，为广大用户提供优质的产品和服务。

公司建有安拜芮循环水处理药剂检验和水质评定试验室，可做全面的药剂性能评定，动、静态模拟试验。

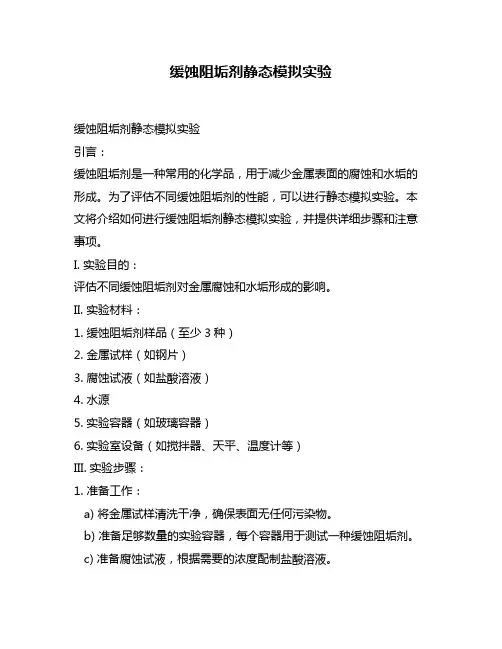

缓蚀阻垢剂静态模拟实验缓蚀阻垢剂静态模拟实验引言：缓蚀阻垢剂是一种常用的化学品，用于减少金属表面的腐蚀和水垢的形成。

为了评估不同缓蚀阻垢剂的性能，可以进行静态模拟实验。

本文将介绍如何进行缓蚀阻垢剂静态模拟实验，并提供详细步骤和注意事项。

I. 实验目的：评估不同缓蚀阻垢剂对金属腐蚀和水垢形成的影响。

II. 实验材料：1. 缓蚀阻垢剂样品（至少3种）2. 金属试样（如钢片）3. 腐蚀试液（如盐酸溶液）4. 水源5. 实验容器（如玻璃容器）6. 实验室设备（如搅拌器、天平、温度计等）III. 实验步骤：1. 准备工作：a) 将金属试样清洗干净，确保表面无任何污染物。

b) 准备足够数量的实验容器，每个容器用于测试一种缓蚀阻垢剂。

c) 准备腐蚀试液，根据需要的浓度配制盐酸溶液。

2. 实验组织：a) 将金属试样放入每个实验容器中。

b) 在每个容器中加入适量的腐蚀试液和水，使金属试样完全浸泡。

c) 在每个容器中加入不同的缓蚀阻垢剂样品。

注意控制添加量，以确保每个容器中的剂量相同。

3. 实验条件控制：a) 将实验容器放置在恒温槽或恒温箱中，控制温度为所需温度。

常见的实验温度为25°C和50°C。

b) 使用搅拌器将溶液充分搅拌，以确保缓蚀阻垢剂均匀分散。

4. 实验时间设置：a) 根据需要，设置实验时间。

通常情况下，可以选择24小时、48小时或更长时间。

5. 实验结束：a) 取出金属试样并用纸巾轻轻擦干表面水分。

b) 使用天平测量金属试样的质量变化。

记录下每个实验容器中金属试样的初始质量和最终质量。

IV. 数据处理：a) 计算每个实验容器中金属试样的质量损失，即初始质量减去最终质量。

b) 将数据整理成表格或图表，以便比较不同缓蚀阻垢剂的性能。

V. 注意事项：1. 实验过程中应注意安全，佩戴适当的防护装备，如实验手套、护目镜等。

2. 实验容器和设备应干净无污染。

3. 控制实验条件，确保温度、搅拌等参数一致。

TRT缓蚀除盐剂（TRT阻垢缓蚀剂）作用机理与实践案例TRT缓蚀除盐剂（TRT阻垢缓蚀剂）简介：国内各大钢铁公司80%以上干式TRT机组在运行过程中，存在装置的动叶片、静叶片以及进、出口烟道等部位形成层状结垢现象或冲刷、酸性腐蚀现象。

由于污垢沉积附着不均匀，装置动态平衡被破坏，导致TRT发电功率降低、主轴振动值不断增大直至自动调停，装置检修周期短（2个月～6个月）。

“欣格瑞”根据各大钢铁企业（首钢、日钢、邯钢、信钢、邢钢等）TRT系统在运行过程中结垢腐蚀的特点，对动静叶片上垢样进行详细的定量分析，历经两年的科研实验，在09年推出第一代TRT专用阻垢缓蚀剂，三年间在各大钢铁企业均保证了TRT装置长期安全稳定满负荷运行的目标。

12年根据三年间数十家钢铁企业TRT化学稳定处理的经验和目前行业内第一代TRT专用阻垢缓蚀剂长时间投加后会形成药剂垢缺点，特推出第二代TRT专用阻垢缓蚀剂，较第一代气化温度更低、阻垢缓蚀效果更好，且不会形成药剂垢现象。

什么是TRT系统？1、高炉冶炼过程中产生的副产品高炉煤气具有一定的温度和压力，利用此能量驱动煤气透平机即可发电。

此装置称为高炉煤气能量透平装置（TRT装置），通俗讲就是高温高压的煤气推动叶轮做功。

2、高炉产生的煤气经除尘器后进入TRT装置，由电动蝶阀（调节流量）、调速阀、快切阀（切断、接通或切换）进入透平机，气体在静叶片和动叶片组成的流道中不断膨胀作功，压力和温度逐级降低，同时将热能转化为动能作用于转子使之旋转发电。

TRT系统结垢腐蚀机理：1、除尘后高炉煤气的大部分灰尘得以去除，但仍残留一定数量的小颗粒灰尘，冲蚀转子叶片表面（冲刷腐蚀）。

2、此外高炉煤气中含有饱和蒸汽、腐蚀性的氯化氢、二氧化硫等多种气体，高炉煤气进入TRT装置后，因膨胀做功，温度会逐渐降低，煤气中酸性气体溶解在凝结水中会在叶片表面形成酸性环境，对叶片表面造成腐蚀。

TRT系统管路日照钢铁煤气过滤加热器垢样报表日照钢铁煤气管道垢样报表分析项目分析结果外观:表面粗糙，质地较软，呈块状，煤气味较浓水分/% 12.09550℃灼烧失重/% 31.63550～950℃灼烧失重/% 5.62酸不溶物(干基)/% 1.48CaO(干基)/% 0.964MgO(干基)/% 微量ZnO(干基)/% 1.988Fe2O3(干基)/% 60.65Al2O3(干基)/% 微量铵盐类（干基）% 15.183SiO2(干基)/% 6.28未加药剂运行15天结垢机组图示投加药剂运行180天机组图示未加药剂运行15天结垢机组图示投加药剂运行180天机组图示TRT缓蚀除盐剂（TRT阻垢缓蚀剂）经济效益对比以日钢12#高炉为例，投加药剂前平均2月检修一次，一次检修需要2天，损失发电量为21.6万KW，检修人工费用2000元左右，一年损失效益=（21.6万KW ×0.6元/KW×6）+（2000元×6）=78.96万元投加新格瑞TRT专用阻垢剂SGR—ZG—TR01后，TRT稳定运行一年，进行正常检修。
