【CN209836694U】用于调整排架横向位置的装置【专利】

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920635111.8(22)申请日 2019.05.06(73)专利权人 广西玉柴机器股份有限公司地址 537006 广西壮族自治区玉林市天桥西路88号(72)发明人 蒋灵敏　(74)专利代理机构 广州海心联合专利代理事务所(普通合伙) 44295代理人 王洪娟(51)Int.Cl.B23P 19/06(2006.01)(ESM)同样的发明创造已同日申请发明专利(54)实用新型名称一种可调整拧紧机轴间距的装置(57)摘要本实用新型公开了一种可调整拧紧机轴间距的装置，属于轴间距调节装置领域，解决了拧紧机轴间距无法调整的技术问题，它包括底座，所述底座上分别安装有第一端面固定座、滑动机构和第二端面固定座，所述第一端面固定座和第二端面固定座之间连接有一丝杆，所述丝杆设有与其旋接的螺纹套，所述螺纹套通过连接座与滑动机构连接，所述连接座上还安装有一用于与拧紧轴连接机构连接的安装座，所述第二端面固定座安装有一驱动丝杆转动的驱动机构。

本实用新型可实现快速调整拧紧机的轴间距，适用于各种机型，满足新的生产需求。

权利要求书1页 说明书2页 附图2页CN 209811680 U 2019.12.20C N 209811680U权　利　要　求　书1/1页CN 209811680 U1.一种可调整拧紧机轴间距的装置，包括底座(1)，其特征在于，所述底座(1)上分别安装有第一端面固定座(2)、滑动机构和第二端面固定座(3)，所述第一端面固定座(2)和第二端面固定座(3)之间连接有一丝杆(4)，所述丝杆(4)设有与其旋接的螺纹套(5)，所述螺纹套(5)通过连接座(6)与滑动机构连接，所述连接座(6)上还安装有一用于与拧紧轴连接机构(8)连接的安装座(7)，所述第二端面固定座(3)安装有一驱动丝杆(4)转动的驱动机构。

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920305789.X(22)申请日 2019.03.12(73)专利权人 海天塑机集团有限公司地址 315000 浙江省宁波市北仑区小港海天路1688号(72)发明人 李存军　陈星欣　周飞　王凯林　金文韬　陈天翔　(74)专利代理机构 常州佰业腾飞专利代理事务所(普通合伙) 32231代理人 刘松(51)Int.Cl.B29C 45/17(2006.01)(54)实用新型名称一种可调节高度的模具支撑装置(57)摘要本实用新型公开了一种可调节高度的模具支撑装置，包括模具支撑架、滑块固定板和设于滑块固定板上用于调节模具支撑架高度的高度调节组件，所述高度调节组件包括高度调节套和穿设于高度调节套内用于压紧高度调节套的压紧螺杆，所述压紧螺杆与滑块固定板连接，所述高度调节套包括螺纹段一和拧紧段，所述模具支撑架上开设有与螺纹段一配合的螺纹孔一，所述调节组件内设有防止高度调节套转动的锁紧组件。

权利要求书1页 说明书3页 附图4页CN 209832408 U 2019.12.24C N 209832408U权　利　要　求　书1/1页CN 209832408 U1.一种可调节高度的模具支撑装置，包括模具支撑架(1)、滑块固定板(2)和设于滑块固定板(2)上用于调节模具支撑架(1)高度的高度调节组件(3)，其特征在于，所述高度调节组件(3)包括高度调节套(11)和穿设于高度调节套(11)内用于压紧高度调节套(11)的压紧螺杆(12)，所述压紧螺杆(12)与滑块固定板(2)连接，所述高度调节套(11)包括螺纹段一(13)和拧紧段(14)，所述模具支撑架(1)上开设有与螺纹段一(13)配合的螺纹孔一(7)，所述调节组件内设有防止高度调节套(11)转动的锁紧组件(20)。

2.根据权利要求1所述的一种可调节高度的模具支撑装置，其特征在于，所述压紧螺杆(12)包括螺纹段二(17)、连接段(18)和压紧段(19)，所述高度调节套(11)开设有用于穿设连接段(18)的中心孔(15)，所述螺纹段一(13)与滑块固定板(2)螺纹连接，所述压紧段(19)与拧紧段(14)远离螺纹段一(13)一端抵接。

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920666558.1(22)申请日 2019.05.10(73)专利权人 齐齐哈尔大学地址 161006 黑龙江省齐齐哈尔市文化大街42号(72)发明人 杨俊美　李雪　张彤　(74)专利代理机构 哈尔滨市伟晨专利代理事务所(普通合伙) 23209代理人 张伟(51)Int.Cl.G10G 5/00(2006.01)(54)实用新型名称一种乐器调节支架(57)摘要一种乐器调节支架，属于调节支架技术领域，本实用新型为了解决传统乐器支架结构复杂、调节乐器高度时步骤过于繁琐，且不能调节乐器水平角度的问题。

第一支架的一端与固定底座的上端面铰接，并通过第一锁紧旋钮锁紧，第一支架的另一端与第二支架的一端铰接，第二支架的另一端与乐器托架的底端面铰接，直线滑轨固定安装在第二支架的外壁上，滑块滑动安装在直线滑轨上，阻尼器的一端与第一支架的中部铰接，阻尼器的另一端与滑块铰接。

本实用新型的一种乐器调节支架结构简单，调节方便，能调节乐器的水平角度，方便使用者使用。

权利要求书1页 说明书2页 附图2页CN 209928965 U 2020.01.10C N 209928965U权　利　要　求　书1/1页CN 209928965 U1.一种乐器调节支架，其特征在于：包括固定底座(1)、第一支架(2)、第二支架(3)、第一锁紧旋钮(4)、直线滑轨(5)、滑块(6)、阻尼器(7)和乐器托架(8)；所述第一支架(2)的一端与固定底座(1)的上端面铰接，并通过第一锁紧旋钮(4)锁紧，第一支架(2)的另一端与第二支架(3)的一端铰接，第二支架(3)的另一端与乐器托架(8)的底端面铰接，直线滑轨(5)固定安装在第二支架(3)的外壁上，滑块(6)滑动安装在直线滑轨(5)上，阻尼器(7)的一端与第一支架(2)的中部铰接，阻尼器(7)的另一端与滑块(6)铰接。

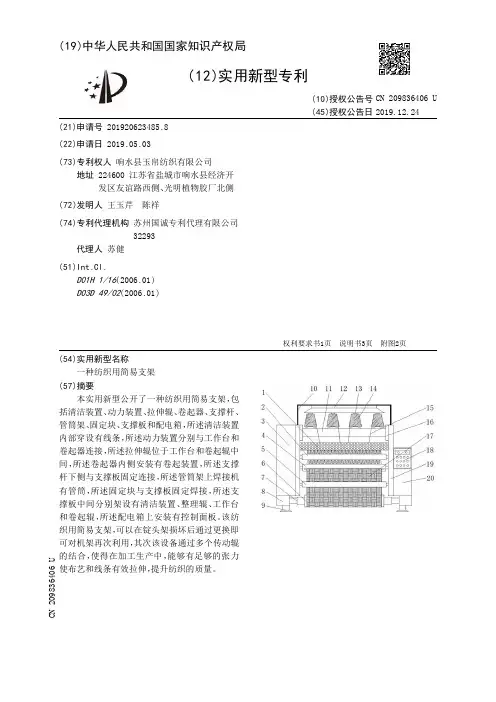

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920623485.8(22)申请日 2019.05.03(73)专利权人 响水县玉帛纺织有限公司地址 224600 江苏省盐城市响水县经济开发区友谊路西侧、光明植物胶厂北侧(72)发明人 王玉芹　陈祥　(74)专利代理机构 苏州国诚专利代理有限公司32293代理人 苏健(51)Int.Cl.D01H 1/16(2006.01)D03D 49/02(2006.01)(54)实用新型名称一种纺织用简易支架(57)摘要本实用新型公开了一种纺织用简易支架，包括清洁装置、动力装置、拉伸辊、卷起器、支撑杆、管筒架、固定块、支撑板和配电箱，所述清洁装置内部穿设有线条，所述动力装置分别与工作台和卷起器连接，所述拉伸辊位于工作台和卷起辊中间，所述卷起器内侧安装有卷起装置，所述支撑杆下侧与支撑板固定连接，所述管筒架上焊接机有管筒，所述固定块与支撑板固定焊接，所述支撑板中间分别架设有清洁装置、整理辊、工作台和卷起辊，所述配电箱上安装有控制面板。

该纺织用简易支架，可以在锭头架损坏后通过更换即可对机架再次利用，其次该设备通过多个传动辊的结合，使得在加工生产中，能够有足够的张力使布艺和线条有效拉伸，提升纺织的质量。

权利要求书1页 说明书3页 附图2页CN 209836406 U 2019.12.24C N 209836406U权　利　要　求　书1/1页CN 209836406 U1.一种纺织用简易支架，包括清洁装置（1）、动力装置（3）、拉伸辊（5）、卷起器（8）、支撑杆（10）、管筒架（11）、固定块（16）、支撑板（19）和配电箱（20），其特征在于：所述清洁装置（1）内部穿设有线条（15），所述动力装置（3）分别与工作台（4）和卷起器（8）连接，且动力装置（3）与支撑板（19）固定连接，所述拉伸辊（5）位于工作台（4）和卷起辊（6）中间，且工作台（4）、拉伸辊（5）和卷起辊（6）通过成品布（17）连接，所述卷起器（8）内侧安装有卷起装置（7），且卷起装置（7）中间架设有卷起辊（6），所述支撑杆（10）下侧与支撑板（19）固定连接，且支撑杆（10）下侧挂设有照明灯（12），所述管筒架（11）上焊接机有管筒（13），且管筒（13）上套设有线筒（14），所述固定块（16）与支撑板（19）固定焊接，且固定块（16）中间安装有管筒架（11），所述支撑板（19）中间分别架设有清洁装置（1）、整理辊（2）、工作台（4）和卷起辊（6），且支撑板（19）下侧安装有底座（9），所述配电箱（20）上安装有控制面板（18），且配电箱（20）分别与动力装置（3）和控制面板（18）电性连接。
