地下室外墙脚手架施工方案一、前期准备工作1.确定施工范围和工期，编制详细施工方案。
2.制定施工组织设计图纸和施工工艺。
3.配备必要的施工机械和设备，确保施工的高效进行。
4.安排专业施工人员，并进行相关技术培训，确保施工质量。
二、施工材料准备1.购买或租赁专业的脚手架材料，如钢管、脚手板、连接件等。
2.检查脚手架材料质量，严格按照相关标准进行验收。
3.组织人员进行脚手架材料的运输和存放，确保安全和方便使用。
三、施工方案与步骤1.调查勘测：根据地下室外墙的实际情况，确定脚手架的搭设位置和形式。
2.设置基础支撑：根据脚手架设计图纸和工艺要求，在地下室外墙的基础上设置脚手架的支撑点。
3.搭设立杆：根据设计要求和安全标准，按照一定的距离设置立杆，并确保立杆垂直和稳固。
4.设置水平脚手架：根据立杆设置水平脚手板，确保平整且固定，以便工人行走和操作。
5.搭设立杆继续加高：根据工程的需要，逐层搭设立杆，并设置水平脚手架，保证工人的安全和工作的顺利进行。
6.绑扎安全网：在必要的位置设置安全网，确保施工过程中的安全。
7.完善脚手架：根据实际需要，根据设计要求进行加固和补充，以确保整个施工过程的安全和顺利进行。
四、施工安全措施1.进行施工前的安全交底，确保施工人员了解施工地点和施工过程中的安全注意事项。
2.施工现场设置相应的安全标志，警示周围人员注意安全。
3.严禁超载和乱丢乱堆杂物，保持工作现场的整洁和安全。
4.撤离电缆、水管等与脚手架相干扰的物品，确保施工过程的顺利进行。
5.定期检查脚手架的安全性能，发现问题及时处理。
6.严禁施工人员在脚手架上逗留和玩耍，确保脚手架的稳定性和安全性。
五、施工质量控制1.严格按照施工方案和工艺要求进行施工，确保施工质量。
2.定期进行质量检查，对施工过程中出现的问题进行整改。
3.做好相关施工记录和报告，以便后期的验收和对质量的追溯。
六、施工完工及验收1.完成地下室外墙脚手架的搭设和拆除工作。
目录一编制依据和说明 (1)二工程概况 (2)三施工布署及准备 (3)四脚手架材料及构造要求 (4)五脚手架安装和拆卸安全技术措施 (7)六质量保证及监测措施 (9)七安全及文明施工管理措施 (10)八脚手架使用及保护 (12)九预防脚手架坍塌的安全技术及应急救援预案 (12)一编制依据和说明1、编制依据为保证本工程脚手架工程的施工安全，脚手架工程的设计、施工和验收应满足但不限于下列文件、规范、标准和国家、企业的有关规定要求：1）怀德峰景南园工程施工图；2）怀德峰景南园工程招标文件、施工合同；3）规范、标准和国家、企业有关规定：类别编号名称国家标准GB15831-2006 钢管脚手架扣件GB50300-2001 建筑工程施工质量验收统一标准GB/T 13793-2008 直缝电焊钢管GB50017-2003 钢结构设计规范GB50009-2012 建筑结构荷载规范GB700－88 普通碳素结构钢技术要求GB/T700-2006 碳素结构钢行业标准JGJ 59-2011 建筑施工安全检查标准JGJ 80-91 建筑施工高空作业安全技术规范JGJ 130-2011 建筑施工扣件式钢管脚手架安全技术规范行政法规建质〔2009〕87号文危险性较大的分部分项工程安全管理办法粤建质〔2011〕13号文广东省住房和城乡建设厅关于《危险性较大的分部分项工程安全管理办法》的实施细则广东省粤建质函（2011）796号文关于进一步加强房屋市政工程脚手架支撑体系使用的钢管扣件等构配件管理的通知企业标准质量/环境/职业健康安全管理手册、程序控制文件、作业指导书4）怀德峰景南园工程组织设计。
2、编制说明本方案所称脚手架工程是指用于工业与民用建筑施工中的落地式（底撑式）单、双排扣件式钢管脚手架。
第一：脚手架搭设高度应符合下列规定：1 、钢管脚手架中扣件式单排架不宜超过24m，扣件式双排架不宜超过50m。
门式架不宜超过60m第二：脚手架构造要求应符合下列规定：1 、单、双排脚手架的立杆纵距及水平杆步距不应大于2.1m，立杆横距不应大于1.6m。

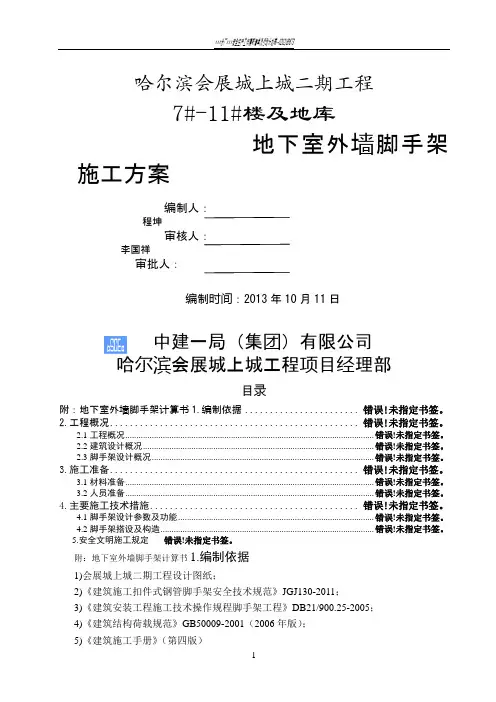

哈尔滨会展城上城二期工程7#-11#楼及地库地下室外墙脚手架施工方案编制人：程坤审核人：李国祥审批人：编制时间：2013年10月11日中建一局（集团）有限公司哈尔滨会展城上城工程项目经理部目录附：地下室外墙脚手架计算书1.编制依据....................... 错误!未指定书签。
2.工程概况.................................................. 错误!未指定书签。
2.1工程概况................................................................................................................. 错误!未指定书签。
2.2建筑设计概况......................................................................................................... 错误!未指定书签。
2.3脚手架设计概况..................................................................................................... 错误!未指定书签。
3.施工准备.................................................. 错误!未指定书签。
3.1材料准备................................................................................................................. 错误!未指定书签。
3.2人员准备................................................................................................................. 错误!未指定书签。
脚手架施工方案一、总体方案该工程地下室脚手架采用双排落地式脚手架；首层①-⑨±0.0m 以上外脚手架采用工字钢悬挑双排钢管扣件脚手架；室内观众厅、舞台处搭满堂红架子，⑨-轴结构施工及装饰塔架安装搭设双排脚手架；脚手架搭设按《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2001）的要求进行。
二、双排落地式脚手架的搭设搭设顺序放置纵向扫地杆，自角部起依次向两边竖立底杆，底端与纵向扫地杆扣接固定后、装设横向扫地杆并也与立杆固定（固定立杆底端前，应吊线确保立杆垂直），每边竖起3～4根立杆后，随即装设第一步纵向水平杆（与立杆扣接固定）和横向水平杆（小横杆，靠近立杆并与纵向水平杆扣接固定）、校正立杆垂直和水平使其符合要求，按40～60Nm力拧紧扣件螺栓，形成脚手架的起始段，按上述要求依次向前延伸搭设，直至第一步架交圈完成。
交圈后，再全面检查一遍脚手架质量和地基情况，严格确保设计要求和脚手架质量，设置连杆墙件（或加抛撑），按第一步程序和要求搭设第二步、第三小步等，随搭设进程及时装设连墙件和剪刀撑，装设作业层间横杆（在脚手架横向杆之间架设的、用于缩小铺板支撑跨度的横杆）、铺设脚手板和装设作业层栏杆、挡脚板及密目网全封闭。
构造要求1、立杆的间距、垂直度：立杆间距选用1.5米，允许搭设偏差±5cm,立杆垂直度允许搭设偏差±10cm。
排宽1.2米。
2、扫地杆设置从垫板往上20cm处，设置扫地杆，扫地杆采用对接接长。
扫地杆在端头与立杆交接处伸出扣件长度不小于10cm。
3、横杆间距、平整度：横杆步距采用1.5米，用对接方法接长，一根横杆两端的高差，不能超过2cm，纵向水平杆全长平整度不小于±10cm。
4、立杆、横杆接头的详细做法：立柱上的对接扣件应交错布置，两个相邻立柱的接头不应设在同步跨内，两相邻立柱接头在高度方向错开的距离不应小于500mm，各接头中心距主节点的距离不应大于步距的1/3。

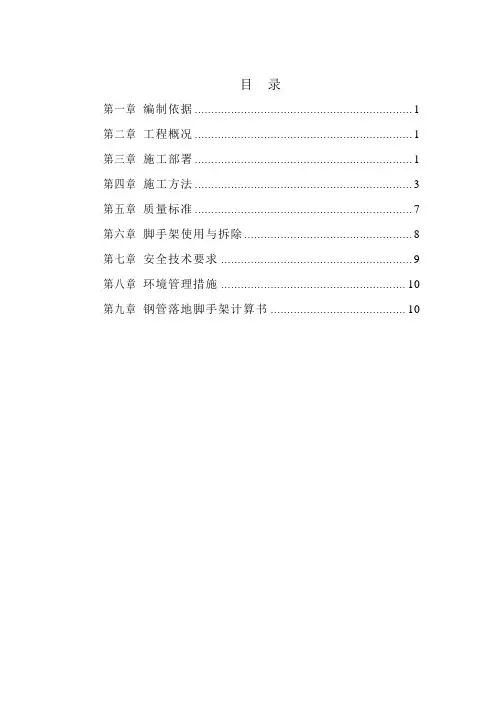

目录第一章编制依据 (1)第二章工程概况 (1)第三章施工部署 (1)第四章施工方法 (3)第五章质量标准 (7)第六章脚手架使用与拆除 (8)第七章安全技术要求 (9)第八章环境管理措施 (10)第九章钢管落地脚手架计算书 (10)第一章编制依据1.1本工程施工组织设计1.2本工程施工设计图纸1.3《钢管脚手架安全技术规范》（JGJ130-2001）。
1.5《建筑施工手册》（第四版缩印本）1.6《建筑施工安全技术手册》1.7《建筑地基基础设计规范》(GB 50007-2002)1.8《建筑结构荷载规范》(GB 50009-2001)1.9《钢结构设计规范》(GB 50017-2003)第二章工程概况西安首创国际城（二期）工程，西侧文景路，南侧为凤城十一路，交通便利，本工程总建筑面积113322.6m²，地下1层，地上34层。
建筑总高度98.9m。
A1楼基底标高--8.45m、A2基底标高--7.15m、A3楼基底标高-8.45m，A4#楼基底标高--8.1m，A9楼基底标高--1.9m，肥槽底部宽度为800mm。
基底外墙外挑抗压板宽度1.5m。
第三章施工部署本工程拟在地下结构施工期间，在肥槽内搭设双排脚手架，作为地下结构施工阶段的操作架。
立杆纵向间距1050mm、横向间距1500mm，大小横杆步距1800mm，内排架架体距墙300mm。
由于本工程基础筏板向外悬挑，所以架子的搭设在待筏板砼施工完毕并终凝后开始，落于底部范围外肥槽回填土上的架体基础一定要处理到位，脚手板铺设到位。
3.1施工准备3.1.1技术人员仔细审阅图纸，弄清各外墙部位的尺寸关系、标高、各专业预留洞口的大小、数量和位置。
做好特殊部位的节点设计。
3.1.2认真编制施工方案，向施工人员进行技术交底、操作工艺、质量标准和安全注意事项的交底。
3.1.3编制好架子材料计划（见下表）。
3.1.4提前做好钢管、方木、脚手板、扣件、密目网、安全网等主要材料的进场工作。
============目录目录 (1)一、编制依据和原则 (2)二、工程概况 (2)三、安全管理 (2)3.1安全目标 (2)3.2安全组织保证体系 (3)3.3安全管理制度 (3)四、安全防护技术措施 (4)4.1土方工程安全防护 (4)4.2地下室脚手架的搭设 (5)4.3高空作业 (7)4.4脚手架的拆除： (7)五、安全、文明施工措施 (8)5.1安全措施 (8)5.2文明施工要求 (9)命运如同手中的掌纹，无论多曲折，终掌握在自己手中============一、编制依据和原则为保证施工的顺利进行，确保地下室施工过程中的安全控制，体现“以人为本，安全第一”的原则，根据《建设工程安全生产管理条例》、《北京市建设工程施工现场安全防护标准》、《北京市建设工程施工现场管理办法》制定地下室施工脚手架搭设方案。
二、工程概况本工程为顺义新城28街区5#地块商业设施项目工程，位于顺义新城28街区5#地块，北至府前一街，东至规划路，南至规划路。
该建筑为伐板基础，框架剪力墙结构，地上3层和8层，地下二层。
总建筑面积48883.60m2, 其中地下建筑面积为19442m2。
±0.00绝对标高为32.70 m。
首层层高为7.0 m,标准层高为3.6 m，顶层3.8 m，地下室层高为3.6 m和6.90m,室内外高差为0.30 m，建筑物总高为29.70m，檐高为28.80m，持力层标高为-11.15m. 基础底板厚600㎜，外墙厚400㎜，混凝土标号除垫层C15，外墙为 C40内墙及柱为C45。
地下室顶板梁为C35，基础底板、外墙及地下室顶板梁全部采用抗渗混凝土。
三、安全管理3.1安全目标安全第一、预防为主。
确保无重大工伤事故，杜绝死亡事故，轻伤频率控制在千分之十以内。
命运如同手中的掌纹，无论多曲折，终掌握在自己手中============3.2安全组织保证体系建立健全有效的安全管理体系，成立以项目经理为第一责任人的安全领导小组，专职安全员、土建工长、技术负责人为副组长，项目部施工员、质检员、土建施工队施工员、土建施工队安全员、电气施工队工长、水暖施工队工长与项目经理安全生产责任书，项目经理与公司签订安全生产责任书，各自明确本岗位安全责任。
半岛城邦二期工程地下室外脚手架搭设方案目录1、地下室外墙范围概况 (1)2、编制依据 (1)3、方案设计概况 (2)4、脚手架材质要求 (2)4.1、脚手架杆件材质要求 (2)4。
1.1新钢管 (2)4.1.2旧钢管 (2)4.2扣件的材质要求 (3)4。
3、脚手板材质要求 (3)4。
4、安全网 (3)5、搭设参数 (3)5。
1杆件搭设模数 (3)5.2剪刀撑设置 (4)5。
3连墙点 (4)5。
4护栏 (4)5。
5外架基底处理 (4)6、搭设要求 (4)7、特殊部位处理 (5)8、脚手架的验收和使用管理 (6)9、地下室外架拆除 (7)10、脚手架安全管理 (7)11、地下室脚手架布置图 (8)1、地下室外墙范围概况地下室北侧、南侧、东侧采用钢筋钢管桩和搅拌桩止水帷幕，基本没有放坡，边坡距地下室外墙（挡土墙）约1000～1200；西侧采用天然放坡，坡度较大，对地下室外架会产行不同影响。
2、编制依据1、《建筑施工扣件式钢管脚手架安全技术规范》2、《建筑施工高处作业安全技术规范》3、建设部部颁标准《建筑施工安全检查标准（JGJ59-99）》4、中国建筑工业出版《建筑施工脚手架实用手册》5、半岛城邦花园二期工程施工图3、方案设计概况外架作为施工操作平台、施工作业和运输通道,伴随整个施工过程。
根据现场实际情况及规范要求，在地下室范围内制定以下外架搭设方案。
地下室外架采用双排落地式搭设方式，受边坡的影响底部局部高度不一致,超出地下室部分外挂密目式安全网.从地下室底板搭设至地下室顶板面标高，搭设高度11米搭设材料采用扣件式钢管脚手架，钢管采用外经φ48mm，壁厚3。
5mm的焊接钢管;连接件采用可锻铸铁铸造扣件；脚手板采用焊接钢筋网片脚手板(规格为750×900）；连墙件采用钢板预埋件或预埋短钢管，然后用短钢管一端与预埋件焊接，另一端与大横杆或立杆扣接；安全立网采用密目式安全网。
4、脚手架材质要求4。
外脚手架施工方案外脚手架施工方案篇1一、脚手架的布置脚手架从一层楼面开始搭设。
立柱间距按1.6m排列，单柱到顶，柱间加钢管作辅柱，排距0.8m，步距2m，步距间加钢管作为栏杆。
二、外脚手架搭设立柱构造柱：立柱各接头务必采用对接扣件对接。
柱上的对接扣应交错布置，两相邻立柱接头不应设在同步同跨内，两相邻立柱接头在高度方向错开的距离不应小于500mm；各接头中心距主节点的距离不应大于步距的1/3。
立柱顶端应高出建筑物檐口上皮高度1.5m。
每根主柱均设置砼地面上，离地面50-100mm用钢管锁脚。
脚手架务必设置纵、横向扫地杆。
纵向扫地杆采用直角扣件固定在距底下皮不大于200m处的立柱上。
横向扫地杆应采直角扣件固定在紧靠纵向扫地杆下方的立柱上。
纵向水平杆构造要求：1、从向水平杆地设置在横向水平杆之上，并以直角扣件扣紧在横向水平上杆上。
2、纵向水平赶的长度一般不宜小于3跨，并不小于6米。
3、纵向水平宜采用对接扣件连接，对接应符号以下要求：对接接头应交错布置，不应设在同步、同跨内，相邻接头水平距离不应下于500mm，并应避免设在纵向水平杆的跨中。
（1）、横向水平杆构造要求：双排架的横向水平杆端应采用直角扣件固定在立柱上，靠墙一侧的外伸长度不应大于350m。
（2）、水平附着及卸荷1、脚手架水平拉杆采用ф16钢筋在每个一层的外梁边预埋，每3m设一道，水平拉杆每隔一个钢管顶墙杆。
各层同样做法。
2、水平拉杆要与立柱拉结牢固，顶墙杆要与立柱垂直。
拉结后不得随意拆除。
脚手架的卸荷办法，在楼面预埋ф16钢筋环用直径12－16mm钢缆在两头挂好，用花蓝螺栓收紧，锁好。
每五层卸荷点水平间距为下横杆间距。
（3）、支撑双排脚手架应设剪刀撑，剪刀撑的设置应符号下列要求：1、每道剪刀撑跨越立柱的跟数在宜5－7根之间。
每道剪刀撑不应小于4跨，且不少于6m。
斜杆与地面倾角宜在45－46跟之间。
2、在外侧立面整长度和高度上连接设置剪刀撑。
3、剪刀撑斜杆的各接头均采用对接扣件连接。
地下室外墙脚手架施工方案无锡万达文化旅行城B1地块工程，位于无锡市滨湖区蠡湖大道西侧、南湖中路北侧。
小区总建筑面积约为30.8万平方M，其中地上 23.1万平方M，地下7.7万平方M。
本工程由3栋45层超高层住宅、2栋34层高层住宅、10栋6层多层住宅、若干2~3层沿街商业楼及B1-1、B1-2一层地下车库组成(无人防)。
２.编制依据2.1工程设计图纸、《施工组织设计》及相关的施工文件；2.2国家、部、省、市有关工程建设的法律、法规；2.3《建筑施工脚手架有用手册》2.4《建筑地基基础设计规范》GB50007-20112.5《建筑施工安全检查标准》JGJ59-20112.6《建筑施工高处作业安全技术规范》JGJ80-912.7《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-20113、方案选择2.1依照本工程地下室的特点，为了保证安全文明施工及外墙防水卷材施工、防水爱护层施工提供条件，在地下室结构外围搭设落地式双排扣件式钢管脚手架，脚手架四周依照现场实际情形挂设安全密目网。
2.2本工程因场地狭小，基坑支护分为拉森钢板桩支护及自然放坡挂网喷浆支护，土方开挖完成后，外墙离基坑底间距为1M，考虑到外墙防水施工需要，脚手架内侧立杆均离外墙面0.3M，具体搭设方法主详见（节点图一、节点图二）。
4、施工工艺流程4.1脚手架搭设工艺预备工作垫板底座立杆横杆安装连墙件安装密目网（依照需要设置）铺设脚手板4.2脚手架拆除工艺密目网脚手板横杆立杆连墙件5、施工方法5.1脚手架基础由于落地式双排脚手架落在地下室底板面和地下室底板外天然土质地基上，有足够的承载力，故脚手架立杆落在土层上的一面设100×100×20mm的木垫板，垫板应准确地放在立杆的定位线上，脚手架不能设置在排水沟内，以防止脚手架基础被水浸泡。
5.2脚手架搭设脚手架搭设立杆、大横杆、小横杆等杆件间距除符合下述要求外，还应满足规范要求，遇施工限制出入口需要加大间距时，应按规范要求进行加固，设双立杆。
地下室外墙单侧支模施工方法一、地下室墙体模板基础墙体采用竹-木结构拼装模板，采用12mm竹胶板，40*85mm 间距200mm木方与100*100mm间距600mm木方间隔作竖向内背楞，四根φ48钢管作横竖向外背楞。
墙模板一次支设到顶，支撑体系为满堂红钢管脚手架，为防止破坏防水卷材，外墙顶撑钢筋，双F型卡端部加焊钢板，模板拼缝处均加海棉条，防止跑浆。
地下三层人防内墙为临空墙时，穿墙螺栓亦在中部加焊密闭钢板。
外墙模板内支撑双F型卡地下室内外墙及窗全部采用竹胶板木模。
模板接缝处采用子母口连接模板。
施工步骤：1.在地下室外墙内侧予埋φ22钢筋作为地锚，根据支撑高度，按照45。
角设置，间距1000 mm。
在导墙模板安装完成后，在距离上口150mm处在模板上打φ14洞，预埋φ14螺栓丝杆，间距600mm,作为外墙模板支设时的加固点，防止模板上浮。
在外墙模板配制、安装时，按照600mm间距在模板下口打φ14洞，将模板固定到提前预埋的螺栓上，用“3”型卡将模板与钢管固定。
2.地下室外墙木制大模板，竖向用100*100 mm木方，间距为600 mm 与50*100 mm木方，间距为200 mm，间隔配合作为竖肋；横肋为两根φ48钢管，底部第一排距导墙面250mm，下部三排500mm，上部两排600mm,水平间距600mm。
并在100mm*100 mm木方上安装加工好的螺栓与作为横肋的双根直径φ48架子管锁定。
拉结螺栓的竖向间距同作为横肋的钢管。
墙体模板沿高度方向设三道斜撑，一道拉接。
内侧顶在周围内墙或框架柱上，距离较大的部位在底板施工时加设地锚。
每面墙的模板支设加固后必须用线锥调垂直。
见下图3、扶壁柱处模板安装：根据工程特点，扶壁柱尺寸500mm*500mm，外突出部分尺寸地下三层为150mm,地下二层、地下一层为200mm一致，综合考虑，做到模板周转使用。
扶壁柱引、阳角配制同一尺寸，见下图：在加固时竖向设置三道斜支撑，上下间距为1200mm，800mm，600mm；并有水平支撑顶固与阴角100mm*100mm木方上扶壁柱模板组拼图4、转角圆弧模板安装：根据混凝土的浇筑高度3600mm、墙体厚度350mm、以往的成熟的施工经验，在建筑物转角圆弧处，采用竹胶板做面板，50mm*100mm 木方做竖肋，间距200mm；Φ25钢筋做横肋，间距400mm，配置整体模板，再按照600mm间距用钢管做竖向肋，加工弧形钢管做600mm 横肋，增强其整体性,并与满堂红脚手架做水平、斜支撑加固，模板底部加钢筋拉接一道。
北京市轨道交通指挥中心二期工程地下室外墙脚手架施工方案北京城建集团有限责任公司北京市轨道交通指挥中心二期工程项目经理部二零一一年五月北京市轨道交通指挥中心二期工程地下室外墙脚手架施工方案编制单位：北京城建集团有限责任公司北京市轨道交通指挥中心二期工程项目经理部审批人：审核人：编制人：编制时间：目录一、编制依据 (2)二、工程概况 (2)三、脚手架的搭设方法 (3)3.1架体布置 (3)3.2马道搭设 (4)3.3脚手架的使用规定 (5)3.4脚手架的拆除规定 (6)四、脚手架使用的安全措施 (7)五、脚手架的质量检查及验收管理 (7)六、附图 (8)一、编制依据序号名称编号1 本工程结构专业施工图纸2011年4月版2 本工程《施工组织设计》3 《建筑地基基础设计规范》（GB50007—2002）4 《建筑工程扣件式钢管脚手架安全技术规范》（JGJ130-2001）二、工程概况2.1设计概况：本工程为北京市轨道交通指挥中心二期工程，总建筑面积69585m2，其中地上建筑面积为42837 m2，地下建筑面积26748 m2，主要为轨道交通线路控制中心，AFC中心，研发中心，信息中心及相关配套设施，主楼由东西两基本对称的11层建筑组成，中间1～2和8～11层为连体建筑结构。
地下均设两层地下室，地下一层主要为设备用房，层高4.8m，局部7.05m，地下二层主要为停车库和设备电源室，层高4.5m.基底标高为-13.15米。
主楼标准层高均为4.5m，檐口标高为49.8米。
2.2地质及施工概况本工程现场自然场地标高为40.790m，本工程±0.00标高相对于绝对标高41.100m。
主楼槽底标高为-13.410m，车库槽底标高为-14.210m。
根据施工组织设计的要求，基坑的边坡支护采用支护桩。
因地下水位较高，现已根据施工要求在挡土墙的外侧与支护桩间已回填级配碎石。
根据现场的实际情况，结构外墙边到护坡桩间的距离在1m~0.6m不等，地下室外墙支模的工作面需要35cm，现场支护桩边实际搭设的脚手架的宽度为0.65m~0.25m不等。
2.3脚手架的材料选择和质量要求1、钢管：采用外径48mm，壁厚3.5mm的焊接钢管，其材质符合GB700-89的相应规定，长度宜为4~6m。
有严重锈蚀、弯曲、压扁、损伤和裂纹者严禁使用。
钢管均外涂防锈漆，以保证外观形象。
2、扣件：铸铁扣件，其材质符合KJ33-8的技术条件且与钢管管径规格相统一。
其螺纹均应符合GB196-81《普通螺纹》的规定，严禁使用加工不合格及有裂纹、变形、滑丝、严重锈蚀扣件施工；扣件夹紧钢管时，开口处的最小距离应不小于5mm，扣件表面涂刷防锈漆。
3、脚手板：采用50厚木脚手板，脚手板宽度为200~250mm,长度为4m。
4、安全网：安全网采用国家指定监督检查部门许可厂家生产的产品，同时应具备监督部门批量验证和厂家检验合格证。
三、脚手架的搭设方法3.1架体布置双排脚手架立杆纵距1.50m，横距为1.2m；大横杆步距1.50m，小横杆间距1.5m。
所有立杆下部垫通长木脚手板。
每层操作平台必须满铺跳板，设两道护栏，底部设200mm高挡脚板。
双排架外立杆必须满挂密目安全网。
内立杆距结构350mm，与结构面层间全部用跳板及地下一层外脚手架外侧全部密目安全网封闭。
地下一层外双排架稳定：在边坡用1m 长钢管垂直打入土中0.7m，用钢管将地锚钢管与地下一层外架连接以增加外架的稳定，加固钢管的间距为3m。
3.1.1、立杆：在竖立杆时，要注意杆件长短搭配使用，立杆接头除顶层可采用搭接外，≥1m，用不少于两个旋转扣件扣其余必须采用对接扣件对接，搭接时搭接长度Ld牢。
立杆接头与相近大横杆的距离不宜大于步高的三分之一，相邻立杆接头应相互错开，不应在同步高和同一跨距内，相邻接头的高度必须＞500mm。
3.1.2、大横杆：大横杆长度不宜小于三跨，大横杆对立杆起约束作用，故立杆与大横杆必须采用直角扣件扣紧，不得遗漏。
上下相邻的大横杆应错开布置，在立杆的里、外两侧，以减少立杆的偏心受荷的情况。
同一排大横杆的水平偏差不大于该片脚手架总长度的1/250且不大于50mm。
大横杆应采用对接扣件连接，如采用搭接时，搭接长度Ld＞1000mm，并用三个旋转扣件扣牢。
大横杆接头与相邻立杆距离不大于立杆纵距的1/3。
同一水平的和上下相邻的两根大横杆的接头均应相互错开，不得出现在同一跨间内，相邻的接头水平间距应500mm。
3.1.3、小横杆：小横杆紧贴立杆布置，搭于大横杆上，用直角扣件扣紧，对贴近立杆的小横杆亦可紧固在立杆上，在任何情况下不得拆除贴近立杆的小横杆。
3.1.4、剪刀撑：在立杆外侧面满设剪刀撑。
剪刀撑应从脚手架纵向两端搭起，剪刀撑应联系3~4根立杆。
剪刀撑的斜杆与水平面的夹角为45度至60度，搭设时，将一根斜杆扣在立杆上，另一根扣在小横杆的伸出部分上，以避免相交时斜杆别弯。
剪刀撑应沿架高连续布置，在相邻两排剪刀撑之间，每隔10~15m加设一组剪刀撑；剪刀撑的斜杆除两端用旋转扣件与脚手架的立杆或大横杆扣紧外，中间当需增加2至4个扣结点。
剪刀撑接头采用搭接，搭接长度≥1000mm，并不少于三只连接扣件。
3.1.5、脚手板：脚手板采用对接平铺，对接处其下两侧支撑小横杆间距应不大于200mm，铺板时严禁出现端头超出支撑横杆200mm的探头板。
纵向铺设时，其下支撑横杆间距≤1.4m。
钢脚手板两端必须用双股14#铁丝与小横杆绑牢。
3.1.6、脚手架各杆件相交伸出的端头均应大于10cm，以防止杆件滑脱。
3.2马道搭设3.2.1定距定位根据要求放出马道及各立杆位置，并作好标记，架体立杆纵向间距1.5m，立杆横向间距均为 1.2m。
脚手架下垫通长木脚手板，准确地放在定位线上，必须铺放平稳，不得悬空。
3.2.2钢管搭设纵、横向扫地杆：纵向扫地杆采用直角扣件固定在距底座下皮200mm处的立柱上，横向扫地杆则用直角扣件固定在紧靠纵向扫地杆下方的立柱上。
立杆布置在大横杆外侧，立杆接头采用对接扣件连接，立杆与大横杆采用直角扣件连接。
接头交错布置，两个相邻立柱接头不能出现在同步同跨内，并在高度方向错开的500mm以上；扣件接头中心距主节点（大横杆、立杆节点处）的距离控制在600mm 以内。
每排立杆要成一条直线，纵横向垂直。
立杆布置在大横杆外侧，立杆接头采用对接扣件连接，立杆与大横杆采用直角扣件连接。
接头交错布置，两个相邻立柱接头不能出现在同步同跨内，并在高度方向错开的500mm以上；扣件接头中心距主节点（大横杆、立杆节点处）的距离控制在600mm以内。
每排立杆要成一条直线，纵横向垂直。
大横杆：大横杆置于小横杆之下（扫地杆处大横杆置于小横杆之上），用直角扣件与立柱扣紧，采用6m长的钢管，地下一层大横杆步距由下到上依次为1500mm、1500mm、1500mm、2400mm、600mm；地下二层大横杆步距为1500mm，（详见马道搭设立面图）。
小横杆：每个立杆与大横杆相交处(即主节点)，都必须设置一根小横杆，并采用直角扣件扣紧在大横杆上，该杆轴线偏离主节点的距离不大于150mm。
需要时可在两立柱之间再等间距增设小横杆，小横杆伸出两边大横杆边缘距离不小于100mm。
脚手板：脚手板采用长4m的木脚手板。
脚手板必须至少设置在三根横向水平杆上，并在两端用直径1.2mm的镀锌铁丝箍绕2~3圈固定。
脚手板应平铺、满铺、铺稳，端头处避免出现探头及空挡现象。
地下二层马道采用直跑形式，满铺脚手板，并在脚手板上用50*100方木设防滑条，间距300mm。
3.3脚手架的使用规定3.3.1、在架面上堆放的材料应码放整齐、稳固，不影响施工操作和人员通行，严禁上架人员在架面上跑动、退行。
3.3.2、作业人员在架上的最大作业高度以可以进行正常作业为度，禁止在脚手板上加垫器物，或用单块脚手板以增加操作高度。
3.3.3、在作业中，禁止随意拆除脚手架的基本构件、整体性杆件、连接紧固杆和连墙件。
确因操作需要临时拆除时，必须经安全主管人员同意，采取相应弥补措施，并在作业完后及时恢复。
3.3.4、工人在架上作业时，应注意个人安全保护和他人安全，避免发生碰撞、落物，严禁在架上嬉戏和坐在栏杆上等不安全处休息。
3.3.5、人员上下必须走安全防护的出入通道（马道），严禁攀越脚手架上下。
3.3.6、工人上架作业前，各小组先行检查有无影响安全作业的问题存在，在排除和解决后方可作业，发生异常和危险情况时，应立即通知架上人员撤离。
3.3.7、每步架作业完成后，必须将多余的材料、物品移至室内，工人收工前应清理架面，将材料堆放整齐，垃圾清扫干净，在任何情况下严禁自架上向下抛掷材料物品和倾倒垃圾。
3.3.8、首层墙体采用大模板时，大模板严禁直接压在外架上，以防止外架超载而发生安全事故。
3.4脚手架的拆除规定3.4.1拆除前必须完成以下准备工作：完善施工方案中的拆除顺序，经主管部门批准后方可实施。
拆除安全技术措施，应由单位工程负责人逐级进行技术交底。
清除脚手架上杂物及地面障碍物。
3.4.2拆除应符合以下要求：脚手架拆除与搭设顺序相反，必须遵循先搭后拆、后搭先拆的原则，从脚手架顶端拆除其顺序为：安全网→防护栏杆→挡脚板→脚手板→小横杆→大横杆→立杆→连墙件→纵向支撑。
拆除顺序应逐层由上而下进行，严禁上下同时作业。
所有连墙件应随脚手架逐层拆除，严禁先将连墙件整层或数层拆除后再拆脚手架，分段拆除高差不应大于二步，如高差大于二步，应增设连墙件加固。
在拆除过程中凡已松开的杆件应及时拆除，避免误扶和强靠已松脱连接的杆件。
当脚手架分段、分立面拆除时，对不拆除的脚手架两端，应先按要求设置连墙件和横向支撑加固。
3.4.3卸料应符合以下要求：拆除的杆件配件应以安全的方式运出和卸下，必须绑扎牢固或装袋后才可吊下，严禁向下抛掷，拆除过程中应做好配合、协调工作，禁止单人进行拆除较重杆件等危险性作业。
运至地面的构配件应及时检查整修与保养，并按品种、规格随时码堆存放，置于干燥通风处，防止锈蚀。
四、脚手架使用的安全措施1、本工程脚手架垂直防护网均采用密目安全网封闭，密目安全网挂设在外排架的内侧。
2、操作层必须满铺脚手板，不得有空隙，探头板离墙面距离不得大于20。
3、脚手架下面设水平网，水平网均为标准承力网。
4、脚手架外侧均设置护身栏杆，并设置一道挡脚板。
五、脚手架的质量检查及验收管理1、搭设人员要求：1.1脚手架搭设人员必须是经国家现行标准《特种作业人员安全技术考核管理规则》考核合格的专业架子工。
1.2搭设脚手架人员必须戴好安全帽、系好安全带，穿防滑鞋。
安全操作规程进行操作作业。
2、在每层脚手架施工完成后，安全、工程等各部门进行检查验收，检查合格后填写验收单，合格后方可进行上部架体的搭设和使用。
