高二物理选修3-1静电场测试题附答案

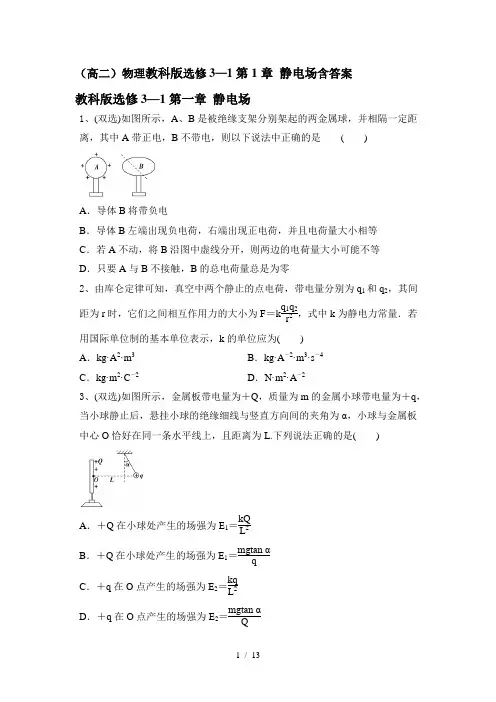

（高二）物理教科版选修3—1第1章 静电场含答案教科版选修3—1第一章 静电场1、(双选)如图所示，A 、B 是被绝缘支架分别架起的两金属球，并相隔一定距离，其中A 带正电，B 不带电，则以下说法中正确的是 ( )A ．导体B 将带负电B ．导体B 左端出现负电荷，右端出现正电荷，并且电荷量大小相等C ．若A 不动，将B 沿图中虚线分开，则两边的电荷量大小可能不等D ．只要A 与B 不接触，B 的总电荷量总是为零2、由库仑定律可知，真空中两个静止的点电荷，带电量分别为q 1和q 2，其间距为r 时，它们之间相互作用力的大小为F ＝k q 1q 2r 2，式中k 为静电力常量．若用国际单位制的基本单位表示，k 的单位应为( )A ．kg·A 2·m 3B ．kg·A －2·m 3·s －4C ．kg·m 2·C －2D ．N·m 2·A －23、(双选)如图所示，金属板带电量为＋Q ，质量为m 的金属小球带电量为＋q ，当小球静止后，悬挂小球的绝缘细线与竖直方向间的夹角为α，小球与金属板中心O 恰好在同一条水平线上，且距离为L.下列说法正确的是( )A ．＋Q 在小球处产生的场强为E 1＝kQ L 2B ．＋Q 在小球处产生的场强为E 1＝mgtan αqC ．＋q 在O 点产生的场强为E 2＝kq L 2D ．＋q 在O 点产生的场强为E 2＝mgtan αQ4、(多选)如图所示，一带正电的点电荷固定于O点，两虚线圆均以O为圆心，两实线分别为带电粒子M和N先后在电场中运动的轨迹，a、b、c、d、e为轨迹和虚线圆的交点．不计重力．下列说法正确的是()A．M带负电荷，N带正电荷B．M在b点的动能小于它在a点的动能C．N在d点的电势能等于它在e点的电势能D．N在从c点运动到d点的过程中克服电场力做功5、(双选)如图所示，电量和质量都相同的带正电粒子以不同的初速度通过A、B两板间的加速电场后飞出，不计重力的作用，则()A．它们通过加速电场所需的时间相等B．它们通过加速电场过程中动能的增量相等C．它们通过加速电场过程中速度的增量相等D．它们通过加速电场过程中电势能的减少量相等6、(多选)如图所示，一平行板电容器与电源E和电流表相连接，接通开关S，电源即给电容器充电，下列说法中正确的是()A．保持S接通，使两极板的面积错开一些(仍平行)，则两极板间的电场强度减小B．保持S接通，减小两极板间的距离，则电流表中有从左到右的电流流过C．断开S，增大两极板间的距离，则两极板间的电压增大D．断开S，在两极板间插入一块电介质板，则两极板间的电势差减小*7、两个半径为r的相同金属球带上异种电荷，已知q1＝3q2，两球心相距10r，其相互作用力大小为F1，现将两球接触后分开，再放回原处，这时两球间的相互作用力大小为F2，则()A．F2＝F1B．F2＝F1 3C．F2＞F13D．F2＜F13*8、(双选)如图甲所示为某一点电荷Q产生的电场中的一条电场线，A、B为电场线上的两点，一电子以某一速度沿电场线由A运动到B的过程中，其速度—时间图像如图乙所示，则下列叙述正确的是()A．电场线方向由A指向BB．场强大小E A>E BC．Q在A的左侧且为负电荷D．Q可能为负电荷，也可能为正电荷*9、(双选)如图所示，在光滑的绝缘水平面上，把两个等量正电荷固定在正方形abcd的a、c两点，一质量为m带负电的光滑小球从b点由静止释放，下列说法正确的是()A．小球运动到d位置时速度不可能为零B．小球从b位置运动到d位置的过程中，加速度最大时速度一定最大C．小球从b位置运动到d位置的过程中，其电势能先减小后增大D．小球从b位置运动到d位置的过程中，电势能与动能之和始终保持不变*10、如图所示，以O点为圆心，以R＝0.20 m为半径的圆与坐标轴交点分别为a、b、c、d，该圆所在平面内有一匀强电场，场强方向与x轴正方向成θ＝60°角，已知a、b、c三点的电势分别为4 3 V、4 V、－4 3 V，则下列说法正确的是()A．该匀强电场的场强E＝40 3 V/mB．该匀强电场的场强E＝80 V/mC．d点的电势为－2 3 VD．d点的电势为－4 V*11、如图所示，两平行金属板水平放置并接到电源上，一个带电微粒P位于两板间，恰好平衡．现用外力将P固定住，然后固定导线各接点，使两板均转过α角，如图虚线所示，再撤去外力，则P在两板间()A．保持静止B．水平向左做直线运动C．向右下方运动D．不知α角的值，无法确定P的运动状态12、如图所示，半径为R的绝缘球壳上均匀地带有电荷量为＋Q的电荷，另一电荷量为＋q的点电荷放在球心O上，由于对称性，点电荷受力为零．现在球壳上挖去半径为r(r≪R)的一个小圆孔，则此时置于球心的点电荷所受静电力的大小为多少？方向如何？(已知静电力常量为k)13、如图所示，A、B、C为一等边三角形的三个顶点，某匀强电场的电场线平行于该三角形所在平面．现将电荷量为10－8C的正点电荷从A点移到B点，电场力做功为3×10－6 J，将另一电荷量为10－8 C的负点电荷从A点移到C点，克服电场力做功为3×10－6 J.(1)U AB、U AC、U BC各为多少？(2)画出电场线方向；(3)若AB边长为2 3 cm，求电场强度．（高二）物理教科版选修3—1第1章静电场含答案教科版选修3—1第一章静电场1、(双选)如图所示，A、B是被绝缘支架分别架起的两金属球，并相隔一定距离，其中A带正电，B不带电，则以下说法中正确的是()A．导体B将带负电B．导体B左端出现负电荷，右端出现正电荷，并且电荷量大小相等C．若A不动，将B沿图中虚线分开，则两边的电荷量大小可能不等D．只要A与B不接触，B的总电荷量总是为零BD[由于静电感应，导体B左端带负电，右端带正电，导体总电荷量为零，故A错误，D正确．B的左端感应出负电荷，右端出现正电荷，电荷量的大小相等，故B正确．若A不动，将B沿图中虚线分开，则两边的电荷量大小相等，与划分的位置无关，故C 错误．]2、由库仑定律可知，真空中两个静止的点电荷，带电量分别为q 1和q 2，其间距为r 时，它们之间相互作用力的大小为F ＝k q 1q 2r 2，式中k 为静电力常量．若用国际单位制的基本单位表示，k 的单位应为( )A ．kg·A 2·m 3B ．kg·A －2·m 3·s －4C ．kg·m 2·C －2D ．N·m 2·A －2B [由公式F ＝k q 1q 2r 2得，k ＝Fr 2q 1q 2，故k 的单位为N·m 2C 2，又由公式q ＝It 得1 C ＝1 A·s ，由F ＝ma 可知1 N ＝1 kg·m·s －2，故1N·m 2C 2＝1 kg·A －2·m 3·s －4，选项B正确．]3、(双选)如图所示，金属板带电量为＋Q ，质量为m 的金属小球带电量为＋q ，当小球静止后，悬挂小球的绝缘细线与竖直方向间的夹角为α，小球与金属板中心O 恰好在同一条水平线上，且距离为L.下列说法正确的是( )A ．＋Q 在小球处产生的场强为E 1＝kQ L 2B ．＋Q 在小球处产生的场强为E 1＝mgtan αqC ．＋q 在O 点产生的场强为E 2＝kq L 2D ．＋q 在O 点产生的场强为E 2＝mgtan αQBC [金属板不能看作点电荷，在小球处产生的场强不能用E ＝kQ r 2计算，故A错误；根据小球处于平衡得小球受电场力F ＝mgtan α，由E ＝F q 得：E 1＝mgtan αq ，B 正确；小球可看作点电荷，在O 点产生的场强E 2＝kq L 2，C 正确；根据牛顿第三定律知金属板受到小球的电场力大小为F ＝mgtan α，但金属板不能看作试探电荷，故不能用E ＝F Q 求场强，D 错误．]4、(多选)如图所示，一带正电的点电荷固定于O点，两虚线圆均以O为圆心，两实线分别为带电粒子M和N先后在电场中运动的轨迹，a、b、c、d、e为轨迹和虚线圆的交点．不计重力．下列说法正确的是()A．M带负电荷，N带正电荷B．M在b点的动能小于它在a点的动能C．N在d点的电势能等于它在e点的电势能D．N在从c点运动到d点的过程中克服电场力做功ABC[由图中带电粒子M和N先后在电场中运动的轨迹可知，粒子M受到引力作用所以带负电，粒子N受到斥力作用所以带正电，选项A正确；由于a点比b点更靠近带正电的点电荷，所以粒子M由a点运动到b点的过程中粒子要克服电场力做功，动能减小，选项B正确；d点和e点在同一个等势面上，所以N在d点的电势能等于它在e点的电势能，选项C正确；粒子N带正电，从c点运动到d点的过程中电场力做正功，选项D错误．]5、(双选)如图所示，电量和质量都相同的带正电粒子以不同的初速度通过A、B两板间的加速电场后飞出，不计重力的作用，则()A．它们通过加速电场所需的时间相等B．它们通过加速电场过程中动能的增量相等C．它们通过加速电场过程中速度的增量相等D．它们通过加速电场过程中电势能的减少量相等BD[由动能定理知qU＝ΔE k，因两粒子电荷量相同，故ΔE k相同，B项正确．由牛顿第二定律得a＝Uqmd，由v-t图像知位移相同，初速度大的用的时间短，A项错误；Δv＝aΔt，时间不相等，故速度增量不相等，C项错误；电场力做功都是qU，故电势能减少量相等，D项正确．]6、(多选)如图所示，一平行板电容器与电源E和电流表相连接，接通开关S，电源即给电容器充电，下列说法中正确的是()A．保持S接通，使两极板的面积错开一些(仍平行)，则两极板间的电场强度减小B．保持S接通，减小两极板间的距离，则电流表中有从左到右的电流流过C．断开S，增大两极板间的距离，则两极板间的电压增大D．断开S，在两极板间插入一块电介质板，则两极板间的电势差减小BCD[先明确物理量C、Q、U、E中保持不变的量，再依据物理公式来讨论．保持开关S接通，电容器上电压U保持不变，正对面积S减小时，由E＝Ud可知U和d都不变，则场强E不变，A错误．减小距离d时，由C∝1d可知电容C增大，因为开关S接通U不变，由Q＝CU得电荷量Q将增大，故电容器充电，电路中有充电电流，B正确．断开开关S后，电容器的电荷量Q保持不变，当d增大时电容C减小，由C＝QU可得电压U将增大，C正确．插入电介质，εr增大，电容C增大，因为断开S后Q不变，由C＝QU知电压U将减小，D正确．]*7、两个半径为r的相同金属球带上异种电荷，已知q1＝3q2，两球心相距10r，其相互作用力大小为F1，现将两球接触后分开，再放回原处，这时两球间的相互作用力大小为F2，则()A．F2＝F1B．F2＝F1 3C．F2＞F13D．F2＜F13D [根据题意，两球接触后分开，每个球的带电荷量应是q2.由于同种电荷相互排斥，异种电荷相互吸引，当两球带异种电荷时，由于电荷间的吸引，电荷在金属球表面不再均匀分布，两球表面所带电荷的“等效中心”位置之间的距离必定小于10r，如图甲所示．甲应用库仑定律，则F1＞k q1q210r2＝k3q22100r2.同理，当两球带同种电荷时，两球表面所带电荷的“等效中心”位置之间的距离必定大于10r，如图乙所示．乙则F2<kq2210r2＝kq22100r2.因此F2必小于13F1，故应选D.]*8、(双选)如图甲所示为某一点电荷Q产生的电场中的一条电场线，A、B为电场线上的两点，一电子以某一速度沿电场线由A运动到B的过程中，其速度—时间图像如图乙所示，则下列叙述正确的是()A．电场线方向由A指向BB．场强大小E A>E BC．Q在A的左侧且为负电荷D．Q可能为负电荷，也可能为正电荷BC[由于A到B的过程中速度增加，根据动能定理可知，电场力对负电荷做正功，所以电场线的方向由B指向A，A错误；由图乙可知，电荷做加速度减小的加速运动，所以由A运动到B的过程中，由牛顿第二定律可知，电场力在减小，由F＝Eq知，E在减小，所以E A>E B，B正确；由以上分析知Q在A的左侧且为负电荷，C正确，D错误．]*9、(双选)如图所示，在光滑的绝缘水平面上，把两个等量正电荷固定在正方形abcd的a、c两点，一质量为m带负电的光滑小球从b点由静止释放，下列说法正确的是()A．小球运动到d位置时速度不可能为零B．小球从b位置运动到d位置的过程中，加速度最大时速度一定最大C．小球从b位置运动到d位置的过程中，其电势能先减小后增大D．小球从b位置运动到d位置的过程中，电势能与动能之和始终保持不变CD[由b到bd连线的中点O的过程中，电场力做正功，电势能减小，由O到d电场力做负功，电势能增加，因此到达d点的速度等于b点的速度，故A错误．由等量正电荷连线的中垂线上电场分布可知：ac的连线与中垂线的交点处场强为0，电场线的方向指向两边，由于负电荷受到的电场力跟电场线的方向相反，所以负电荷受到的电场力始终指向ac的连线与中垂线的交点．但中垂线上场强的大小：从中点到两侧场强先增大再减小，所以小球所受的电场力从中点到两侧先增大再减小，加速度最大的点不在O点，速度最大的点在O 点，故B错误．由等量正电荷的电场分布可知，在两电荷连线的中垂线上O点的电势最高，沿电场线电势越来越低，所以从b到d，电势是先增大后减小，负电荷的电势能先减小后增大，故C正确．由于只有电场力做功，所以只有电势能与动能的相互转化，电势能和动能之和不变，故D正确．故选C、D.]*10、如图所示，以O点为圆心，以R＝0.20 m为半径的圆与坐标轴交点分别为a、b、c、d，该圆所在平面内有一匀强电场，场强方向与x轴正方向成θ＝60°角，已知a、b、c三点的电势分别为4 3 V、4 V、－4 3 V，则下列说法正确的是()A．该匀强电场的场强E＝40 3 V/mB．该匀强电场的场强E＝80 V/mC．d点的电势为－2 3 VD．d点的电势为－4 VD[在匀强电场中，平行等长的线段两端的电势差相等，有U bc＝U ad，得φd＝－4 V，选项C错误，D正确；同理得O点电势为零，又U ao＝ERsin θ，得E＝40 V/m，选项A、B错误．]*11、如图所示，两平行金属板水平放置并接到电源上，一个带电微粒P位于两板间，恰好平衡．现用外力将P固定住，然后固定导线各接点，使两板均转过α角，如图虚线所示，再撤去外力，则P在两板间()A．保持静止B．水平向左做直线运动C．向右下方运动D．不知α角的值，无法确定P的运动状态B[设原来两板间距为d，电势差为U，则qE＝mg，当板转过α角时两板间距d′＝dcos α，E′＝Ud′＝Ecos α，此时电场力F′＝qE′＝qEcos α，其方向斜向上，其竖直分力F＝F′cosα＝qE＝mg，故竖直方向上合力为零，则P水平向左做匀加速直线运动．]12、如图所示，半径为R的绝缘球壳上均匀地带有电荷量为＋Q的电荷，另一电荷量为＋q的点电荷放在球心O上，由于对称性，点电荷受力为零．现在球壳上挖去半径为r(r≪R)的一个小圆孔，则此时置于球心的点电荷所受静电力的大小为多少？方向如何？(已知静电力常量为k)解析：在球壳上与小圆孔相对的小圆面的电荷量q′≈πr24πR2Q＝r24R2Q.根据库仑定律，它对球心的点电荷＋q的作用力大小F＝kq′qR2＝kr24R2QqR2＝kqQr24R4，其方向由球心指向小圆孔中心．答案：kqQr24R4由球心指向小圆孔中心13、如图所示，A、B、C为一等边三角形的三个顶点，某匀强电场的电场线平行于该三角形所在平面．现将电荷量为10－8C的正点电荷从A点移到B点，电场力做功为3×10－6 J，将另一电荷量为10－8 C的负点电荷从A点移到C点，克服电场力做功为3×10－6 J.(1)U AB、U AC、U BC各为多少？(2)画出电场线方向；(3)若AB边长为2 3 cm，求电场强度．解析：(1)正点电荷从A点移到B点时，电场力做正功，故A点电势高于B点，可求得U AB＝Wq＝3×10－610－8V＝300 V，负点电荷从A点移到C点，电场力做负功，A点电势高于C点，可求得U AC＝W′q′＝－3×10－6－1×10－8V＝300 V．因此B、C 两点电势相等，故U BC＝0.(2)由于匀强电场中的等势线是一簇平行直线，因此BC为一条等势线，故电场线方向垂直于BC，设D为直线BC的中点，则场强方向为由A指向D，如图所示．(3)直线AB在场强方向的距离d等于线段AD的长度，故由匀强电场中电势差与场强的关系式可得E＝U ABd＝30023×10－2×cos 30°V/m＝1×104 V/m.答案：(1)300 V300 V0(2)见解析图(3)1×104 V/m。

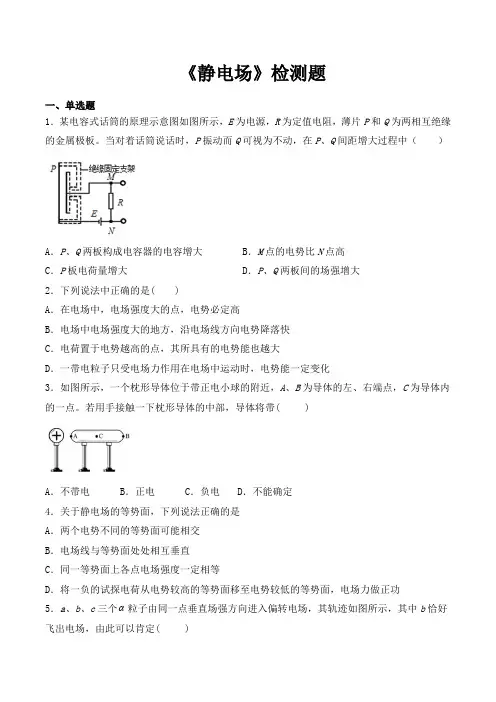

《静电场》检测题一、单选题1．某电容式话筒的原理示意图如图所示，E为电源，R为定值电阻，薄片P和Q为两相互绝缘的金属极板。

当对着话筒说话时，P振动而Q可视为不动，在P、Q间距增大过程中（）A．P、Q两板构成电容器的电容增大 B．M点的电势比N点高C．P板电荷量增大 D．P、Q两板间的场强增大2．下列说法中正确的是( )A．在电场中，电场强度大的点，电势必定高B．电场中电场强度大的地方，沿电场线方向电势降落快C．电荷置于电势越高的点，其所具有的电势能也越大D．一带电粒子只受电场力作用在电场中运动时，电势能一定变化3．如图所示，一个枕形导体位于带正电小球的附近，A、B为导体的左、右端点，C为导体内的一点。

若用手接触一下枕形导体的中部，导体将带( )A．不带电 B．正电 C．负电D．不能确定4．关于静电场的等势面，下列说法正确的是A．两个电势不同的等势面可能相交B．电场线与等势面处处相互垂直C．同一等势面上各点电场强度一定相等D．将一负的试探电荷从电势较高的等势面移至电势较低的等势面，电场力做正功5．a、b、c三个 粒子由同一点垂直场强方向进入偏转电场，其轨迹如图所示，其中b恰好飞出电场，由此可以肯定( )①在b飞离电场的同时，a刚好打在负极板上②b和c同时飞离电场③进入电场时，c的速度最大，a的速度最小④动能的增量相比，c的最小，a和b的一样大A．①B．①②C．③④D．①③④6．某电场的电场线的分布如图所示。

一个带电粒子由M点沿图中虚线所示的途径运动通过N 点。

下列判断正确的是( )A．粒子带负电 B．电场力对粒子做负功C．粒子在N点的加速度大 D．N点的电势比M点的电势高7．如图所示，匀强电场方向水平向左，带正电荷的某物体沿绝缘、粗糙水平面向右运动，经A点时动能为100 J，到B点时动能减少80 J。

减少的动能中有3/5转化为电势能，则它再经过B点时，动能大小是（）A．4 J B．20 J C．52 J D．80 J8．如图，两个较大的平行金属板A、B相距为d，接在电源的正、负极上，这时质量为m，带电量为-q的油滴恰好能静止在两极板之间。

高二物理选修3-1第一章《静电场》单元测试第I 卷（选择题）1．关于电荷的电荷量，下列说法正确的是A ．电子的电荷量的精确数值最早是由密立根油滴实验测得的B ．带电物体所带电荷量可以是任意值C ．带电物体所带电荷量最小值为1.6×10－19C D ．带电体的比荷是质量与电荷量的比值m/q 【答案】AC 【解析】试题分析：密立根的油滴实验测出了电子的电量为1.6×10－19C ，因而A 对；任何物体的电荷量都是e 的整数倍，故B 错，C 对， 考点：考查了对元电荷的理解 2．下列说法中，正确的是：（ ） A ．由qFE =可知电场中某点的电场强度E 与q 成反比 B ．由公式PE qϕ=可知电场中某点的电势ϕ与q 成反比 C ．由ab U Ed =可知，匀强电场中的任意两点a 、b 间的距离越大，则两点间的电势差也一定越大 D ．公式QC U=，其中电容器的电容C 与电容器两极板间电势差U 无关 【答案】D 【解析】试题分析：电场中某点的电场强度只和电场本身的性质有关，与外界因素无关，A 错误，电场中某点的电势大小是人为规定的，B 错误；公式ab U Ed =中的d 是沿电场方向间的距离，ab 的距离大，但 不一定沿电场方向间的距离大，C 错误；电容器的电容是由电容器本身的性质决定的，与外界因素无关，D 正确； 考点：考查了电场强度，电势，电势差，电容3． 如图所示为电场中的一条电场线，A 、B 为其上的两点，用E A 、E B 表示A 、B 两点的电场强度，ϕA 、ϕB 表示A 、B 两点的电势，以下说法正确的是 A ．E A 与E B 一定不等，ϕA 与ϕB 一定不等 B ．E A 与E B 可能相等，ϕA 与ϕB 可能相等 C ．E A 与E B 一定不等，ϕA 与ϕB 可能相等 D ．E A 与E B 可能相等，ϕA 与ϕB 一定不等 【答案】D【解析】试题分析：因为不知道AB 两点电场线的疏密程度，故无法确定两点场强的关系；由于顺着电场线电势减低故ϕA 一定高于ϕB ，故选项D 正确。

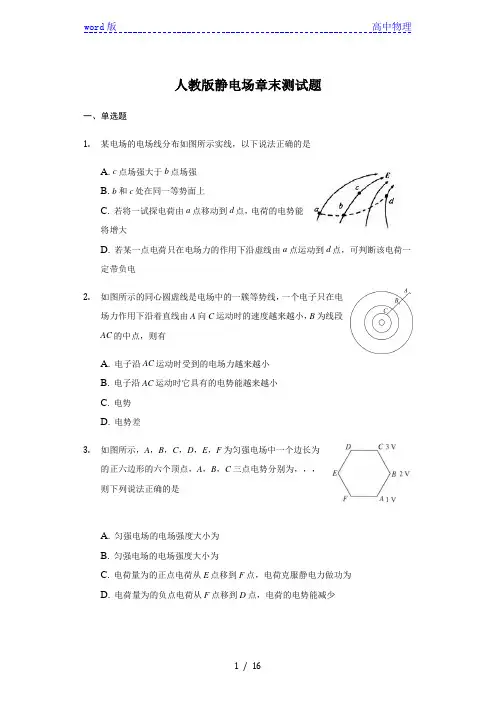

人教版静电场章末测试题一、单选题1.某电场的电场线分布如图所示实线，以下说法正确的是A. c 点场强大于b点场强B. b和c处在同一等势面上C. 若将一试探电荷由a点移动到d点，电荷的电势能将增大D. 若某一点电荷只在电场力的作用下沿虚线由a点运动到d点，可判断该电荷一定带负电2.如图所示的同心圆虚线是电场中的一簇等势线，一个电子只在电场力作用下沿着直线由A向C运动时的速度越来越小，B为线段AC的中点，则有A. 电子沿AC运动时受到的电场力越来越小B. 电子沿AC运动时它具有的电势能越来越小C. 电势D. 电势差3.如图所示，A，B，C，D，E，F为匀强电场中一个边长为的正六边形的六个顶点，A，B，C三点电势分别为，，，则下列说法正确的是A. 匀强电场的电场强度大小为B. 匀强电场的电场强度大小为C. 电荷量为的正点电荷从E点移到F点，电荷克服静电力做功为D. 电荷量为的负点电荷从F点移到D点，电荷的电势能减少4.如图所示，匀强电场场强为，，，则下述计算结果正确的是A. ab之间的电势差为B. ac之间的电势差为C. 将的点电荷沿矩形路径abcda移动一周，静电力做功为零D. 将的点电荷沿abc或adc从a移动到c，静电力做功都是5.如图所示，在两等量异种点电荷的电场中，MN为两电荷连线的中垂线，A、B、C三点所在直线平行于两电荷的连线，且A与C关于MN对称，B点位于MN上，D点位于两电荷的连线上。

以下判断正确的是A. B点电场强度大于D点电场强度B. B点电势高于D点电势C. 试探电荷在A点的电势能小于在C点的电势能D. A、B两点的电势差等于B、C两点的电势差6.一个电荷量为的负电荷从电场中a点移至b点，静电力做功；从c点移至d点静电力做功。

已知c点比b点电势高，且a，b，c，d四点在同一条电场线上，则下列图中正确的是A. B.C. D.7.如图所示，在点电荷Q形成的电场中，已知a、b两点在同一等势面上，c、d两点在另一等势面上．甲、乙两个带电粒子的运动轨迹分别为acb和adb曲线，已知乙粒子带正电．那么下列判断正确的是A. 甲粒子在b点的电势能比在c点小B. 乙粒子在d点速度最大C. a、b两点电场强度相同D. d点电势比b点电势高8.电场中有A、B两点，A点的电势，B点的电势，一个电子由A点运动到B点的过程中，下面几种说法中正确的是A. 电场力对电子做功，电子的电势能减少了B. 电子克服电场力做功，电子的电势能减少了C. 电场力对电子做功，电子的电势能增加了D. 电子克服电场力做功，电子的电势能增加了9.如图所示，A、B、C三点的连线构成一个等腰直角三角形，是直角。
