环网柜试验作业指导书样本

小区高压环网柜操作作业指导书1. 引言本操作指导书旨在指导小区高压环网柜的操作，确保操作人员的安全和设备的正常运行。

操作人员在进行高压环网柜操作前，务必仔细阅读并按照本指导书的要求进行操作。

2. 操作前准备2.1 工作证件准备在进行高压环网柜操作之前，操作人员必须携带有效的工作证件，包括工作证、电工证等。

务必将工作证件放置在易于取用的位置，方便工作人员的核实。

2.2 个人防护用具准备在进行高压环网柜操作时，操作人员必须佩戴个人防护用具，包括绝缘手套、绝缘帽、绝缘鞋、护目镜、防护服等。

个人防护用具必须定期检查，如发现损坏或过期应及时更换。

2.3 工具准备在进行高压环网柜操作时，操作人员需准备好适当的工具，如螺丝刀、扳手、电笔等。

工具应保持干净整洁，并定期检查其状态，确保工具的正常使用。

2.4 安全措施准备在进行高压环网柜操作前，操作人员必须确保周边环境安全。

禁止在操作过程中穿梭于高压设备周围，禁止在操作过程中吸烟或使用明火。

3. 高压环网柜操作步骤3.1 初次操作前检查在进行初次操作之前，操作人员需进行以下检查：•确保高压环网柜设备无明显可见损坏。

•检查高压环网柜的接地是否良好。

•检查高压环网柜的紧固螺丝是否松动。

•检查高压环网柜的运行指示灯是否正常。

3.2 打开高压环网柜在打开高压环网柜之前，操作人员需执行以下步骤：1.确保操作人员佩戴个人防护用具。

2.使用绝缘手套和绝缘工具打开高压环网柜的门，同时注意不要碰触高压设备。

3.打开高压环网柜的门时，切勿用力过猛，以免造成损坏。

3.3 检查高压设备打开高压环网柜后，操作人员需进行以下检查：•检查高压设备连接是否紧固。

•检查高压设备绝缘是否完好。

•检查高压设备的运行指示灯是否正常。

3.4 操作高压设备在检查完成后，操作人员可以进行高压设备的操作，包括开关操作、更换设备等。

在操作过程中，务必按照设备的操作说明进行操作，切勿随意操作。

3.5 关闭高压环网柜在操作完成后，操作人员需执行以下步骤关闭高压环网柜：1.关闭高压设备，确保设备处于安全状态。

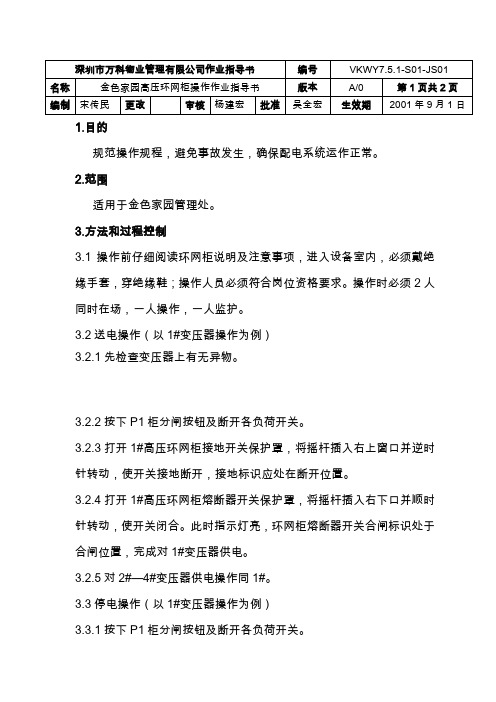

1.目的
规范操作规程，避免事故发生，确保配电系统运作正常。

2.范围
适用于金色家园管理处。

3.方法和过程控制
3.1操作前仔细阅读环网柜说明及注意事项，进入设备室内，必须戴绝缘手套，穿绝缘鞋；操作人员必须符合岗位资格要求。

操作时必须2人同时在场，一人操作，一人监护。

3.2送电操作（以1#变压器操作为例）
3.2.1先检查变压器上有无异物。

3.2.2按下P1柜分闸按钮及断开各负荷开关。

3.2.3打开1#高压环网柜接地开关保护罩，将摇杆插入右上窗口并逆时针转动，使开关接地断开，接地标识应处在断开位置。

3.2.4打开1#高压环网柜熔断器开关保护罩，将摇杆插入右下口并顺时针转动，使开关闭合。

此时指示灯亮，环网柜熔断器开关合闸标识处于合闸位置，完成对1#变压器供电。

3.2.5对2#—4#变压器供电操作同1#。

3.3停电操作（以1#变压器操作为例）
3.3.1按下P1柜分闸按钮及断开各负荷开关。

3.3.2打开1#高压环网柜的熔断器开关保护罩，按下右下标有“OFF”的红色按钮，1#变压器停电。

3.3.3打开高压环网柜接地开关保护罩，将摇杆插入窗口并顺时针转动，使开关接地合上，确定接地标识处在合闸位置，此时指示灯灭。

3.3.4对2#—4#变压器停电操作同1#。

10KV环网柜试验报告模板
专业性和真实性高
1报告概述
本报告是对10KV环网柜的试验报告，旨在评估电气设备的安全性，绝缘性和可靠性。

10KV环网柜是一种作为高压环网变电站配备的配电设备，在各种工厂、仓库、楼宇的电气设计、布置中，它负责开关和测量电力信号，具有重要的控制和保护作用。

2试验前准备
2.1环网柜的结构
2.2试验条件
（1）环网柜应满足供电系统的设计规程，并满足技术标准、示范施工要求和设计文件的规定。

（2）环网柜的绝缘系统的绝缘强度应有效的地达到技术精度，并满足保护和制动的要求。

（3）操作器应有良好的动作特性，电气动作可靠。

（4）环网柜的功能及参数应符合所选用的配电系统。

3试验方法
3.1绝缘强度试验
绝缘强度试验，主要检测产品的高压释放特性，即在一定的时间内能够承受的电压。

绝缘强度试验主要有静绝缘强度试验、动绝缘强度试验和电绝缘强度试验。

3.2漏电流试验。

物业小区高压环网柜操作作业指导书简介本指导书旨在为物业小区的工作人员提供关于高压环网柜的操作作业指导，以确保操作的安全性和高效性。

本指导书将详细介绍高压环网柜的组成、操作要求以及常见问题解决方法，以便工作人员正确进行操作。

一、高压环网柜的组成高压环网柜是供电设备中的一个重要组成部分，由以下几个主要部分组成： 1. 高压隔离开关：用于隔离高压电气设备和电源，确保操作安全； 2. 高压断路器：用于控制和保护电气设备，一旦故障发生可迅速切断电源； 3. PT电压互感器：用于测量电压大小，提供给仪表使用； 4. CT电流互感器：用于测量电流大小，提供给仪表使用； 5. 环网柜本体：包括柜体、控制元件等组成，用于保护环网柜内部设备不受外界环境的影响。

二、操作前的准备工作在操作高压环网柜之前，需要进行以下准备工作： 1. 确认工作人员具备相关的操作证书和经验，并掌握电气安全知识；2. 了解高压环网柜的基本工作原理和组成结构；3. 确保环网柜的外部环境整洁，无杂物，并保持通风良好； 4. 检查环网柜的电源和保护装置是否正常运行； 5. 确保工作人员佩戴符合安全标准的防护用具，如绝缘手套、绝缘靴等； 6. 准备好必要的工具和设备，如电压表、电流表、工作手册等。

三、高压环网柜的操作要求在进行高压环网柜的操作时，需严格遵守以下要求： 1.操作人员必须经过专业培训并持有相关证书； 2. 操作人员须戴好防护用具，确保安全； 3. 操作人员需按照操作手册的要求进行操作，确保操作正确； 4. 操作过程中，需注意环境的温度、湿度等因素对操作的影响； 5. 操作前需对环网柜进行可视检查，确保无异常； 6. 操作时需密切关注环网柜各个部分的状态，如指示灯、电压表、电流表等； 7. 操作完成后，需对环网柜进行清理和整理工作，确保环境整洁。

四、常见问题解决方法在操作高压环网柜过程中，可能会遇到以下常见问题，下面是解决方法的一些示例： 1. 问题：环网柜电路故障。

10kV环网柜安装作业指导书1 范围本作方案适用于安装环网柜作业；2 引用文件及参考资料GB 50168--1992 《电气装置安装工程电缆线路施工及验收规范》GB 50150-91 《电气装置安装工程电气设备交接试验标准》DL/T 5221—2005 《城市电力电缆线路设计技术规定》DL/T 596-1996 《电力设备预防性试验规程》国家电网安监[2005]83号《电力安全工作规程》（电力线路部分）——（试行）；《工作票操作票制度实施细则》10KV环网柜安装使用说明书（厂家说明书）；3、修前准备3.1准备工作安排√序号内容标准责任人备注√ 1 准备好施工所需仪器仪表、工器具、相关材料、相关图纸及相关技术资料；准备运输及起重车辆仪器仪表、工器具应试验合格，满足本次施工的要求，材料应齐全，图纸及资料应附合现场实际情况；√ 2 根据本次作业内容和性质确定好安装人员，并组织学习本指导书；要求所有工作人员都明确本次工作的作业内容、进度要求、作业标准及安全注意事项；√ 3 办理必备的开工手续。

系统内办理线路第一种工作票；工作票应填写正确，并按《国家电网公司电力安全工作规程》执行；3.2人员要求√序号内容责任人备注√ 1 现场工作人员的身体状况、精神状态良好；√ 2 所有作业人员必须具备必要的电气知识，基本掌握本专业作业技能及《国家电网公司电力安全工作规程》的相关知识，并经《国家电网公司电力安全工作规程》考试合格；√ 3 起重、焊接等特种人员持证上岗；3.3工器具√序号名称型号单位数量备注1 吊车8-12吨台 1√ 2 千斤绳Φ12*8米根 33 卸扣 1.5T 个 44 白棕绳- 根- 根据实际情况选用5 扳手- 把 3 根据实际情况选用√6 安全围栏及警示牌10米套 6√7 高压验电器10kV 支 1√8 绝缘手套10kV 双 19 绝缘靴10kV 双 1√10 高压接地棒（线）10kV 套 6√11 接地电阻测试仪ZC-8 套 1√12 铁锤4磅把 2√13 煤气喷灯－套 2 带煤气1罐14 电工刀－把 4√15 压接钳－套 116 锯弓－把 217 圆锉－把 218 电焊机AW210R 台 119 焊接面罩－面 120 电焊手套－双 1√21 绝缘摇表2500V 台 13.4设备安装前检查序号检查项目检查情况检查人备注1 环网柜外观检查外观无明显凹痕、变形，各元件无破损2 设备资料1、安装使用说明书2、所选用的主要电器元件的说明书3、产品合格证4、产品出厂试验记录5、装箱单6、环网柜排列图7、一次接线图3 随箱材料1、高压熔断器熔管2、故障指示器3、操作把手4、核相器5、箱柜钥匙6、电缆附件4 开关及闭锁检查闭锁检查：1、接地开关合闸后，负荷开关不能动作2、负荷开关合闸后，接地开关不能动作3、只有当负荷开关分闸，接地开关合闸时，才能打开环网柜前门，其它情况下门均处于联锁状态。

10KV环网柜试验报告模板标题：10KV环网柜试验报告日期：（填写试验日期）试验对象：10KV环网柜试验目的：1.验证10KV环网柜的电气性能是否符合设计要求；2.检验10KV环网柜的各个功能模块是否正常运行；3.记录试验数据，为后期的运维提供参考。

试验仪器和设备：1.10KV测试电源；2.数字电力仪表；3.温度计；4.多功能测试仪。

试验步骤：1.对10KV环网柜进行外观检查，确认各个部件是否完好无损。

2.进行绝缘测试：a.使用数字电力仪表对10KV环网柜的绝缘电阻进行测量，记录数据。

b.使用数字电力仪表对10KV环网柜的介质损耗因数进行测量，记录数据。

3.进行电气性能测试：a.使用10KV测试电源对环网柜的额定电压进行输出，检测其输出电压是否稳定。

b.使用多功能测试仪对10KV环网柜的电压、电流、功率参数进行测试，记录数据。

c.设定不同负载情况下，对10KV环网柜进行过载测试，检测其保护装置的响应时间，并记录数据。

4.进行温度测试：a.使用温度计对10KV环网柜的各个部件的表面温度进行测量，记录数据。

b.设定不同负载情况下，对10KV环网柜进行长时间运行测试，测量环网柜各个部件的温度变化情况，并记录数据。

5.进行功能测试：a.检验环网柜的各个开关、指示灯是否正常运行。

b.检验环网柜的联锁功能是否正常。

c.检验环网柜的远程通信功能是否正常。

试验结果和数据分析：1.绝缘测试结果：a.绝缘电阻和介质损耗因数均符合设计要求。

2.电气性能测试结果：a.输出电压稳定性良好，符合额定要求。

b.各项电参数（电压、电流、功率）均符合设计要求。

c.过载测试中，保护装置能够及时响应，保护环网柜的安全运行。

3.温度测试结果：a.各个部件的表面温度均在设计要求范围内。

b.在长时间运行测试中，环网柜的温度变化符合设计要求。

4.功能测试结果：a.各个开关、指示灯运行正常。

b.联锁功能和远程通信功能正常运行。

结论：建议：定期对10KV环网柜进行维护保养，以确保其长期稳定运行。

编号：
10KVXXX线路户外环网柜巡视标准化作业指导书
（范本）
编写：年月日
审核：年月日
批准：年月日
工作负责人：
作业日期年月日时至年月日时
XXXX供电局
1、范围
本指导书针对东风供电局东风甲乙线户外环网柜情况编制，适用于大庆电业局东风供电局10KV东风甲乙线户外环网柜巡视检查工作。

2、引用文件
东电颁发的《配电生产技术管理制度》
国家电网公司《电业安全工作规程》（电力线路部分）
东电颁发的《架空配电线路及设备运行规程》
东电颁发的《架空配电线路安装检修规程》
上级部局下发的有关文件、指令、通知
3、巡视周期
定期巡视每月一次
4、巡视前准备4．1 人员要求
4．2 危险点分析
4．3安全措施
4．4巡视工器具及材料
5、巡视卡
户外环网柜名称：
6、巡视记录
7、指导书执行情况评估
8、附录
巡视户外环网柜的系统图
配变站设备巡视标准化作业指导书
大庆电业局
2005年6月。

户外环网柜安装与检修标准化作业指导书编号:Q-P/××××× 户外环网柜安装与检修作业指导书批准: 年月日审核: 年月日编写: 年月日作业负责人:作业日期: 年月日时分至年月日时分××电业局××供电局作业指导书审批意见总工总工: 年月日程师主任: 年月日生产专工: 年月日部主任: 年月日安监专工: 年月日部车主任: 年月日间1、范围本指导书针对XX供电局XXX线XX#户外环网柜编制，仅适用该环网柜。

2、引用文件东电颁发的《配电生产技术管理制度》国家电网公司《电业安全工作规程》(电力线路部分、热力机械部分) 东电颁发的《架空配电线路及设备运行规程》东电颁发的《架空配电线路安装检修规程》上级部局下发的有关文件、指令、通知。

3、作业停电时间停电时间:停电范围:申请停电作业内容4、工前准备4(1 准备工作安排? 序号内容标准责任人备注1 现场勘察组织所有参加施工人员到现场掌握现场情况，确定设备、车辆停放位置、进入现场的时间。

2 查阅资料确定使用工器具型号3 工器具准备准备好所需的仪器、仪表、工器具。

4 材料准备准备好所需的材料。

4(2 人员要求? 序号内容责任人备注1 现场工作人员的身体状况良好，精神饱满。

2 作业辅助人员(外来)必须经负责施教的人员，对其进行安全措施、作业范围、安全注意事项等方面教育后方可进行工作。

3 特殊工种(如:吊车司机、电焊工)必须持有效的证件上岗。

4 所有作业人员必须具备必要的电气知识，基本掌握本专业作业技能及《电业安全工作规程》的相关知识，并经安规考试合格，经医师鉴定无妨碍工作的病症。

5 作业负责人必须有相应的岗位资格证书。

4(3 工器具? 序号名称规格单位数量备注1 5 手锤把2 2 验电器支3 2 接地线组4 1 兆欧表2500V 10000Ω 块5 5T 1 板车台6 12T 1 吊车台7 2 液压钳子只8 2 套筒扳手套9 10 随身工具套10 10 只11 5 把12 5 把4(4 材料? 序号名称规格单位数量备注1 HYW--120 1 电缆头套2 DKF--3 1 户外环网柜台345678910111213141516171819204(5 危险点分析? 序号内容1 违章指挥、超载使用车辆伤害行人2 野蛮施工;伤害行人;违章操作;3 用户反送电;4 起重伤人;5 作业人员的身体状况不适、思想波动、不安全行为、技术水平能力不足等可能带来的危害或设备异常。

10kV环网柜安装作业指导书第 1 页共 11 页1 标准化作业流程图由运行单位（人员）根据操作票所列工作内容执行停电、验电、挂接地线。

修筑环网柜基础，现场检查其已符合图纸要求。

履行许可手续召开班后会及时总结当天工作、进行技术召开班前会，进行“三交三查”。

资料整理归提出作业任务并填报档，并对本次停电申请票。

填写线路作业进行评一种工作票。

布置现场施工安全措施。

价。

总准作结备业阶阶阶段开始作业并履行工作监护制度段段对指导书的符召开班前会学习本作合性、可操作业指导书。

性进行评估，作业结束，对作业现场检查验收无误提出改进意后，拆除现场安全措施，清扫现场，见。

撤离现场。

根据本作业指导书准履行工作票终结手续备工具、材料。

运行人员根据操作票恢复送电第 2 页共 11 页2 范围本作业指导书适用于10kV电缆线路停电安装环网柜作业；3 引用文件及参考资料GB 50168--1992 《电气装置安装工程电缆线路施工及验收规范》GB 50204-2002 《混凝土结构工程施工质量验收规范》GB 50150-91 《电气装置安装工程电气设备交接试验标准》DL/T 5221—2005 《城市电力电缆线路设计技术规定》DL/T 596-1996 《电力设备预防性试验规程》国家电网安监[2005]83号《电力安全工作规程》（电力线路部分）——（试行）； Q/XFG 2001-2005 《工作票操作票制度实施细则》鄂电司生[2004]60号《橡塑绝缘电力电缆交接和预防性试验规程》10KV环网柜安装使用说明书（厂家说明书）；4、修前准备准备好施工所需仪器仪表、工器具、相关材料、仪器仪表、工器具应试验合格，满足本次施工的要求， 1 相关图纸及相关技术资料；准备运输及起重车辆材料应齐全，图纸及资料应附合现场实际情况；《混凝土结构工基础与图纸相符，平面外形尺寸偏差不应大于20mm， 2 修筑环网柜基础，现场检查其已符合图纸要求程施工质量验收水平度偏差不大于10mm，垂直度偏差不大于5mm 规范》根据本次作业内容和性质确定好安装人员，并组要求所有工作人员都明确本次工作的作业内容、进度 3 织学习本指导书；要求、作业标准及安全注意事项；办理必备的开工手续。
