全国备战中考物理欧姆定律的计算备战中考模拟和真题汇总

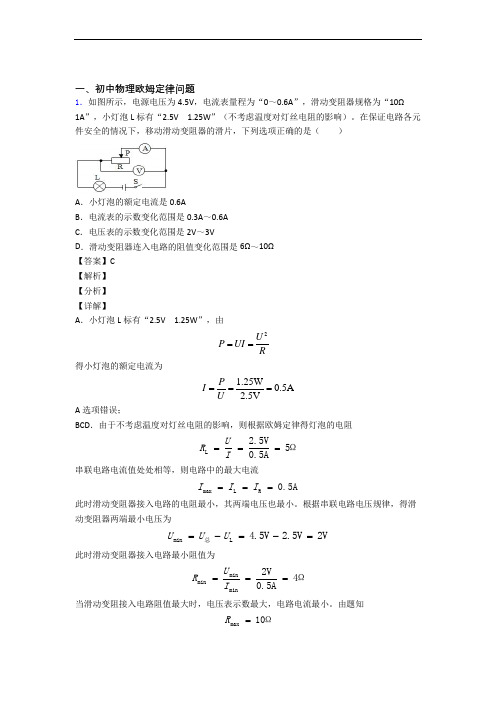

一、初中物理欧姆定律问题1．如图所示，电源电压为4.5V，电流表量程为“0～0.6A”，滑动变阻器规格为“10Ω1A”，小灯泡L标有“2.5V 1.25W”（不考虑温度对灯丝电阻的影响）。

在保证电路各元件安全的情况下，移动滑动变阻器的滑片，下列选项正确的是（）A．小灯泡的额定电流是0.6AB．电流表的示数变化范围是0.3A～0.6AC．电压表的示数变化范围是2V～3VD．滑动变阻器连入电路的阻值变化范围是6Ω～10Ω【答案】C【解析】【分析】【详解】A．小灯泡L标有“2.5V 1.25W”，由2UP UIR==得小灯泡的额定电流为1.25W0.5A2.5VPIU===A选项错误；BCD．由于不考虑温度对灯丝电阻的影响，则根据欧姆定律得灯泡的电阻L2.5V5Ω0.5AURI===串联电路电流值处处相等，则电路中的最大电流max L R0.5AI I I===此时滑动变阻器接入电路的电阻最小，其两端电压也最小。

根据串联电路电压规律，得滑动变阻器两端最小电压为min总L4.5V 2.5V2VU U U=-=-=此时滑动变阻器接入电路最小阻值为minminmin2V4Ω0.5AURI===当滑动变阻接入电路阻值最大时，电压表示数最大，电路电流最小。

由题知max10ΩR=则电路最小电流总minL max4.5V0.3A5Ω10ΩUIR R===++此时滑动变阻器两端最大电压max max0.3A10Ω3VU IR==⨯=由此得电流表的示数变化范围是0.3A～0.5A，电压表的示数变化范围是2V～3V，滑动变阻器连入电路的阻值变化范围是4Ω～10Ω。

BD选项错误，C选项正确。

故选C。

2．如图所示的电路中，电源电压恒定，0R为定值电阻，闭合开关后，在移动滑动变阻器滑片过程中，下列图像中不正确的是( )A．电压表示数随电流表示数变化图像B．电流表示数随变阻器变化图像C．变阻器的功率和定值电阻的功率的比值Q随变阻器电阻R的变化图像D．电流表示数变化量△I随电压表示数变化量△U的变化图像【答案】B 【解析】 【详解】A ．从图中可以看到，定值电阻R 和滑动变阻器串联接在电路中，在移动滑动变阻器滑片过程中，设电流表的示数是I ，电压表的示数是U ，电源电压的大小是U 电，由题意可以得到U UR I I=+电 化简可得到-U IR U =+电I 和U 电大小不变，可知电压U 与I 是一次函数关系，A 正确，不合题意；B ．设电流表的示数是I ，滑动变阻器的电阻大小是R ，电源电压的大小是U 电，由欧姆定律可以得到0U R R I=+电变换可得1I U R R =⋅+电 从这条式子可以看到，随着滑动变阻器的电阻R 的增大，电流表的示数变小，电流减小得越来越慢，这个图像不对，B 错误，符合题意；C ．由题意可知，变阻器的功率是2R P I R =，定值电阻的功率是02R 0P I R =，那么变阻器的功率和定值电阻的功率的比值是02R 2R 001P I R Q R P I R R ===⋅从这条式子可以看到，Q 与 R 成正比，那么它的关系图像是一条过原点的直线，C 正确，不合题意；D ．设滑动变阻器接入电路中的阻值在变小，从A R 变小到B R ，那么电流表示数变化量是00-B AU UI R R R R ∆=++同样可以知道电压表示数变化量是00-A B A BU UU R R R R R R ∆=⋅⋅++00000-1-B A A B A BU UR R R R I U U U R R R R R R R ++∆==∆⋅⋅++即1I UR∆=⋅∆从这条式子可以知道，电流表示数变化量△I随电压表示数变化量△U的变化图像是一条过原点的直线，D正确，不合题意。

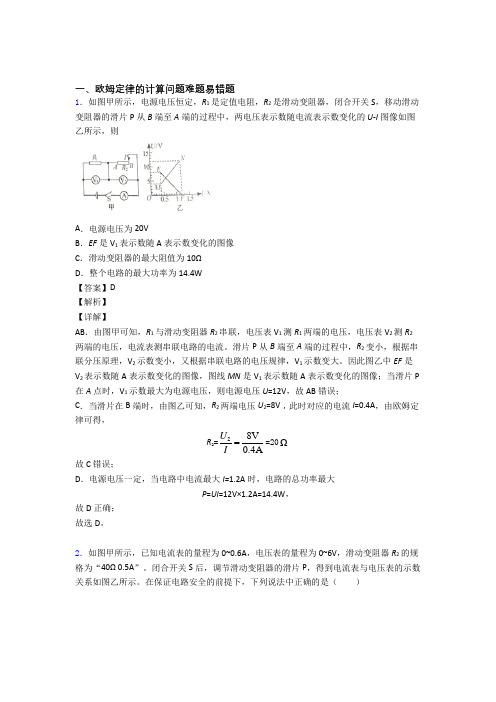

一、欧姆定律的计算问题难题易错题1．如图甲所示，电源电压恒定，R1是定值电阻，R2是滑动变阻器，闭合开关S，移动滑动变阻器的滑片P从B端至A端的过程中，两电压表示数随电流表示数变化的U-I图像如图乙所示，则A．电源电压为20VB．EF是V1表示数随A表示数变化的图像C．滑动变阻器的最大阻值为10ΩD．整个电路的最大功率为14.4W【答案】D【解析】【详解】AB．由图甲可知，R1与滑动变阻器R2串联，电压表V1测R1两端的电压，电压表V2测R2两端的电压，电流表测串联电路的电流。

滑片P从B端至A端的过程中，R2变小，根据串联分压原理，V2示数变小，又根据串联电路的电压规律，V1示数变大。

因此图乙中EF是V2表示数随A表示数变化的图像，图线MN是V1表示数随A表示数变化的图像；当滑片P 在A点时，V1示数最大为电源电压，则电源电压U=12V，故AB错误；C．当滑片在B端时，由图乙可知，R2两端电压U2=8V，此时对应的电流I=0.4A，由欧姆定律可得，R2=28V 0.4AUI=20Ω故C错误；D．电源电压一定，当电路中电流最大I=1.2A时，电路的总功率最大P=UI=12V×1.2A=14.4W，故D正确；故选D。

2．如图甲所示，已知电流表的量程为0~0.6A，电压表的量程为0~6V，滑动变阻器R2的规格为“40Ω 0.5A”。

闭合开关S后，调节滑动变阻器的滑片P，得到电流表与电压表的示数关系如图乙所示。

在保证电路安全的前提下，下列说法中正确的是（）A ．R 1的阻值为20ΩB ．电压表的变化范围是3V~6VC ．滑动变阻器的取值范围是6Ω~40ΩD ．电路总功率的变化范围是1.28W~4W【答案】B【解析】【分析】根据图像，利用串联电路特点和欧姆定律，求出电源电压和电阻R 1的值，根据变阻器铭牌和电表的量程，求出变阻器接入电路的阻值范围，由P UI =求电路的总功率。

【详解】A ．由甲图知道，R 1 与R 2 串联，电压表测R 2 的电压，根据串联电路特点，由图乙可知1111.3V A 50U U I R R =+=+⨯滑------①2112.5V A 30U U I R R =+=+⨯滑------②由①②解得：R 1 =10Ω，U =8V ，故A 错误；BCD ．由滑动变阻器R 2的规格为“40Ω 0.5A ”，当移动滑片使电流表示数达到I 大=0.5A 时，变阻器接入电路的电阻最小，电压表的示数最小，由P=UI 可得此时电路的总功率最大，则电压表的示数最小为18V 0.5A 10Ω=3V U U I R --⨯==小大变阻器接入电路的最小电阻Ω3V 0 6.5AR U I ===小小大 电路的最大总功率 8V 0.5A 4W P UI ==⨯=大大根据串联电路的分压特点，变阻器接入电路的电阻越大，其两端电压越高，最高电压不超过6V ，定值电阻R 1两端的电压为18V 6V 2V U U U =-=-=大此时的总电流为112V 0.2A 10ΩU I R ===小 滑动变阻器的最大电阻为 6V 30Ω0.2AU R I ===大大小电路的最小功率为221W ()8V 1.610Ω30ΩU P R R ===++小大 综上所述，电压表的变化范围是3V~6V ；滑动变阻器的取值范围是6Ω~30Ω；电路总功率的变化范围是1.6W~4W ，故B 正确、CD 错误。

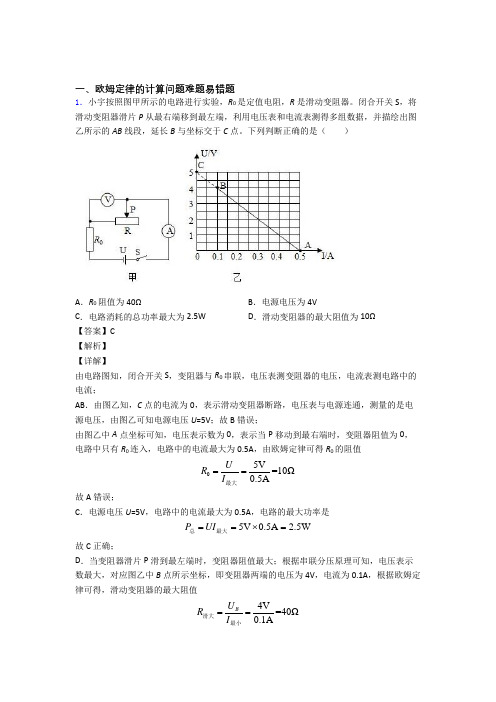

一、欧姆定律的计算问题难题易错题1．小宇按照图甲所示的电路进行实验，R 0是定值电阻，R 是滑动变阻器。

闭合开关S ，将滑动变阻器滑片P 从最右端移到最左端，利用电压表和电流表测得多组数据，并描绘出图乙所示的AB 线段，延长B 与坐标交于C 点。

下列判断正确的是（ ）A ．R 0阻值为40ΩB ．电源电压为4VC ．电路消耗的总功率最大为2.5WD ．滑动变阻器的最大阻值为10Ω【答案】C 【解析】 【详解】由电路图知，闭合开关S ，变阻器与R 0串联，电压表测变阻器的电压，电流表测电路中的电流；AB ．由图乙知，C 点的电流为0，表示滑动变阻器断路，电压表与电源连通，测量的是电源电压，由图乙可知电源电压U =5V ；故B 错误；由图乙中A 点坐标可知，电压表示数为0，表示当P 移动到最右端时，变阻器阻值为0，电路中只有R 0连入，电路中的电流最大为0.5A ，由欧姆定律可得R 0的阻值05V=10Ω0.5AU R I ==最大 故A 错误；C ．电源电压U =5V ，电路中的电流最大为0.5A ，电路的最大功率是5V 0.5A 2.5W P UI ==⨯=总最大故C 正确；D ．当变阻器滑片P 滑到最左端时，变阻器阻值最大；根据串联分压原理可知，电压表示数最大，对应图乙中B 点所示坐标，即变阻器两端的电压为4V ，电流为0.1A ，根据欧姆定律可得，滑动变阻器的最大阻值4V=40Ω0.1AB U R I ==滑大最小故D 错误。

故选C 。

2．如图甲所示，闭合开关S ，调节滑动变阻器的滑片，从最右端滑至最左端时，小灯泡恰好正常发光。

电流表示数与两电压表示数的关系图像如图乙。

下列说法中正确的是（ ）A ．电源电压为9VB ．滑动变阻器的最大阻值为14ΩC ．小灯泡的额定功率为6WD ．电路总功率的变化范围是6W~12W【答案】BCD 【解析】 【分析】由电路图可知，灯泡L 与定值电阻R 0、滑动变阻器R 串联，电压表V 1测L 与R 0两端的电压之和，电压表V 2测R 0两端的电压，电流表测电路中的电流；当滑片位于最左端时，接入电路中的电阻为零，此时电路中的电路中的电流最大，电路的总功率最大，两电压表的示数最大且电压表V 1测电源两端的电压，根据图像读出电表的示数，根据串联电路的电压特点求出灯泡两端的电压，利用P UI =求出灯泡的电功率即为额定功率，利用P UI =求出电路的最大总功率；当滑片位于最右端时，接入电路中的电阻最大，此时电路中的电流最小，电路的总功率最小，根据图像读出V 1的示数和电路中的电流，根据串联电路的电压特点求出R 两端电压，利用欧姆定律求出变阻器的最大阻值，利用P UI =求出电路的最小总功率，然后得出电路总功率的变化范围。

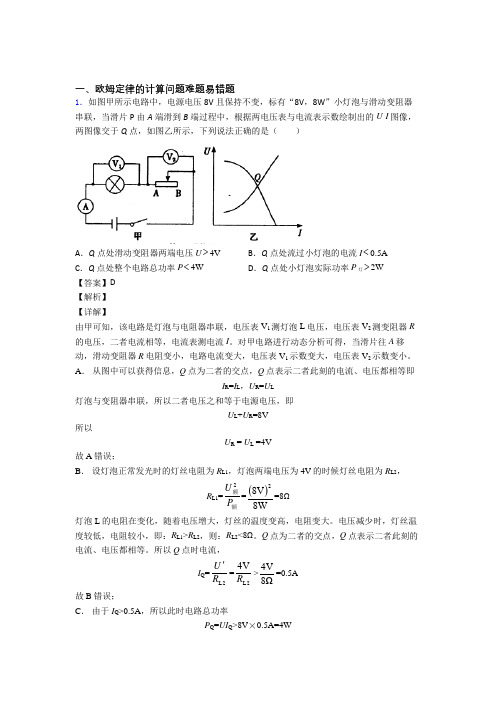

一、欧姆定律的计算问题难题易错题1．如图甲所示电路中，电源电压8V 且保持不变，标有“8V ，8W ”小灯泡与滑动变阻器串联，当滑片P 由A 端滑到B 端过程中，根据两电压表与电流表示数绘制出的U -I 图像，两图像交于Q 点，如图乙所示，下列说法正确的是（ ）A ．Q 点处滑动变阻器两端电压U >4VB ．Q 点处流过小灯泡的电流I <0.5AC ．Q 点处整个电路总功率P <4WD ．Q 点处小灯泡实际功率P 灯>2W【答案】D 【解析】 【详解】由甲可知，该电路是灯泡与电阻器串联，电压表V 1测灯泡L 电压，电压表V 2测变阻器R 的电压，二者电流相等，电流表测电流I 。

对甲电路进行动态分析可得，当滑片往A 移动，滑动变阻器R 电阻变小，电路电流变大，电压表V 1示数变大，电压表V 2示数变小。

A ． 从图中可以获得信息，Q 点为二者的交点，Q 点表示二者此刻的电流、电压都相等即I R =I L ，U R =U L灯泡与变阻器串联，所以二者电压之和等于电源电压，即U L +U R =8V所以U R = U L =4V故A 错误；B ． 设灯泡正常发光时的灯丝电阻为R L1，灯泡两端电压为4V 的时候灯丝电阻为R L2，R L1=2U P 额额=()28V 8W=8Ω灯泡L 的电阻在变化，随着电压增大，灯丝的温度变高，电阻变大。

电压减少时，灯丝温度较低，电阻较小，即：R L1>R L2，则：R L2<8Ω。

Q 点为二者的交点，Q 点表示二者此刻的电流、电压都相等。

所以Q 点时电流，I Q =L2U R '=L24V R >4V 8Ω=0.5A 故B 错误；C ． 由于I Q >0.5A ，所以此时电路总功率P Q =UI Q >8V ×0.5A=4W故C 错误； D ． 灯泡的实际功率P LS =UI L2=4V ×I L2>4V ×0.5A=2W故D 正确。

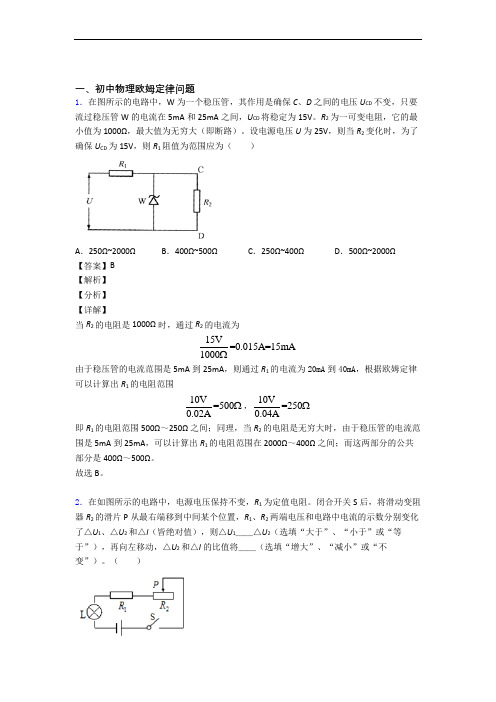

一、初中物理欧姆定律问题1．在图所示的电路中，W 为一个稳压管，其作用是确保C 、D 之间的电压U CD 不变，只要流过稳压管W 的电流在5mA 和25mA 之间，U CD 将稳定为15V 。

R 2为一可变电阻，它的最小值为1000Ω，最大值为无穷大（即断路）。

设电源电压U 为25V ，则当R 2变化时，为了确保U CD 为15V ，则R 1阻值为范围应为（ ）A ．250Ω~2000ΩB ．400Ω~500ΩC ．250Ω~400ΩD ．500Ω~2000Ω【答案】B【解析】【分析】【详解】 当R 2的电阻是1000Ω时，通过R 2的电流为15V =0.015A=15mA 1000Ω由于稳压管的电流范围是5mA 到25mA ，则通过R 1的电流为20mA 到40mA ，根据欧姆定律可以计算出R 1的电阻范围10V =5000.02A Ω，10V =2500.04AΩ 即R 1的电阻范围500Ω～250Ω之间；同理，当R 2的电阻是无穷大时，由于稳压管的电流范围是5mA 到25mA ，可以计算出R 1的电阻范围在2000Ω～400Ω之间；而这两部分的公共部分是400Ω～500Ω。

故选B 。

2．在如图所示的电路中，电源电压保持不变，R 1为定值电阻。

闭合开关S 后，将滑动变阻器R 2的滑片P 从最右端移到中间某个位置，R 1、R 2两端电压和电路中电流的示数分别变化了△U 1、△U 2和△I （皆绝对值），则△U 1______△U 2（选填“大于”、“小于”或“等于”），再向左移动，△U 2和△I 的比值将______（选填“增大”、“减小”或“不变”）。

（ ）A ．大于 减小B ．大于 不变C ．小于 增大D ．小于 不变【答案】D【解析】【详解】 由电路图可知，定值电阻R 1与滑动变阻器R 2串联，设滑片移动前后电路中的电流分别为I 1、I 2，则：△I =I 2-I 1，由欧姆定律可得，电路中的电流为I 1时，此时的电压分别为：U 1=I 1R 1，U 2=U -U 1-U L =U -I 1R 1-I 1R L ，电路中的电流为I 2时，电压分别为：U 1′=I 2R 1，U 2′=U -U 1′- U L =U -I 2R 1-I 2R L ，那么：△U 1=U 1′-U 1 =I 2R 1-I 1R 1=(I 2-I 1)R 1=△IR 1，即：11R U I=∆∆， 所以，△U 1和△I 的比值不变； △U 2=U 2′-U 2=( I 1-I 2)( R 1+R L )=△IR 1+△IR L =△U 1+△IR L ，则△U 1＜△U 2；故选D 。

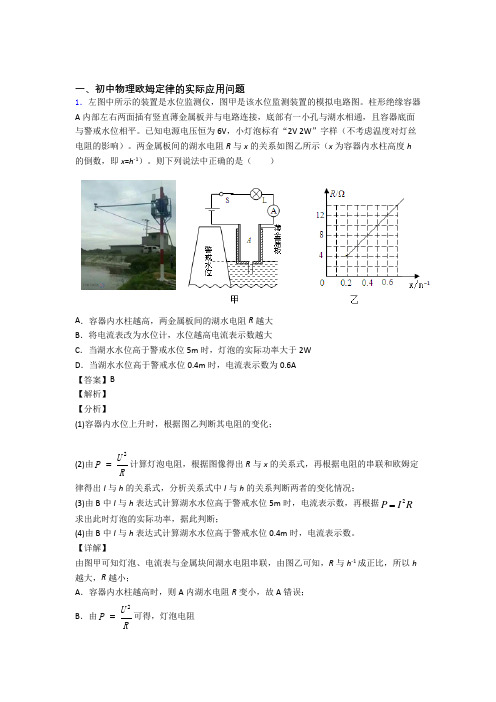

一、初中物理欧姆定律的实际应用问题1．左图中所示的装置是水位监测仪，图甲是该水位监测装置的模拟电路图。

柱形绝缘容器A内部左右两面插有竖直薄金属板并与电路连接，底部有一小孔与湖水相通，且容器底面与警戒水位相平。

已知电源电压恒为6V，小灯泡标有“2V 2W”字样（不考虑温度对灯丝电阻的影响）。

两金属板间的湖水电阻R与x的关系如图乙所示（x为容器内水柱高度h 的倒数，即x=h-1）。

则下列说法中正确的是（）A．容器内水柱越高，两金属板间的湖水电阻R越大B．将电流表改为水位计，水位越高电流表示数越大C．当湖水水位高于警戒水位5m时，灯泡的实际功率大于2WD．当湖水水位高于警戒水位0.4m时，电流表示数为0.6A【答案】B【解析】【分析】(1)容器内水位上升时，根据图乙判断其电阻的变化；(2)由2UPR=计算灯泡电阻，根据图像得出R与x的关系式，再根据电阻的串联和欧姆定律得出I与h的关系式，分析关系式中I与h的关系判断两者的变化情况；(3)由B中I与h表达式计算湖水水位高于警戒水位5m时，电流表示数，再根据2P I R=求出此时灯泡的实际功率，据此判断；(4)由B中I与h表达式计算湖水水位高于警戒水位0.4m时，电流表示数。

【详解】由图甲可知灯泡、电流表与金属块间湖水电阻串联，由图乙可知，R与h-1成正比，所以h 越大，R越小；A．容器内水柱越高时，则A内湖水电阻R变小，故A错误；B．由2UPR=可得，灯泡电阻()22L 2V 2Ω2W U R P===额额由图像可知，R =4Ω时，x =0.2m −1，R =8Ω时，x =0.4m −1，设R =kx +b ，则14Ω0.2m k b -=⨯+，18Ω0.4m k b -=⨯+解得：k =20Ω·m ，b =0，则R 与x 的关系式20Ωm 20Ωm R x h⋅=⋅⨯= 串联电路中总电阻等于各分电阻之和，所以I 与h 的关系式L 6V 20Ωm 2ΩU I R R h==⋅++由表达式可知，水位越高电流表示数越大，故B 正确；C ．由B 中I 与h 的表达式可知，当h 1=5m 时，电流表示数116V 6V 1A 20Ωm 20Ωm 2Ω2Ω5mI h ===⋅⋅++ 此时灯泡的实际功率()2211A 2Ω2W P I R ==⨯=实 故C 错误；D ．由B 中I 与h 的表达式可知，当h 2=0.4m 时，电流表示数226V 6V 0.12A 20Ωm 20Ωm 2Ω2Ω0.4mI h ==≈⋅⋅++ 故D 错误。

一、欧姆定律的计算问题难题易错题 1．如图所示的电路中，电源电压保持不变，R1=2R2，闭合S、S1，断开S2时，电压表示数为5V，闭合S、S2，断开S1时，电压表示数为7V，则R：R2为（ ）

A．3∶2 B．2∶3 C．7∶5 D．5∶7 【答案】A 【解析】 【分析】 【详解】 当闭合S、S1，断开S2时，R1与R串联，电压表测R两端的电压；当闭合S、S2，断开S1

时，R2与R串联，电压表测R两端的电压；由UIR 可得，两种情况下的电流之比

RR12RR===5V7V=57UUIIUURR:::::

因电源的电压一定时，电流与电阻成反比，所以 122122==2=57IIRRRRRRRR:+:++:+:

整理可得 2=32RR::

故选A。

2．如图甲所示，两个电压表的量程都是0~15V，电流表的量程是0~0.6A，小灯泡两端的电压不许超过额定电压，滑动变阻器允许通过的最大电流为1A；闭合开关，为了保证所有元件都安全。滑动变阻器的滑片只能在阻值最大端和a点间滑动，当滑片在这两点间滑动时，得到了图乙所示的两个电压表的示数与电路中电流关系的图像AB和BC，下列说法正确的是（ ）

A．电源电压为6V B．滑动变阻器的取值范围为

12Ω55Ω

C．该电路功率范围为2.4W6W D．小灯泡正常发光时的电流为0.6A 【答案】BC 【解析】 【详解】 由电路图可知，灯泡与滑动变阻器串联，电压表V1测灯泡两端的电压，电压表V2测变阻器两端的电压，电流表测电路中的电流；当滑片位于a点时，电路中的电流最大，由小灯泡两端的电压不许超过额定电压可知，此时灯泡正常发光，由图乙可知，此时电路中的电流I=0.5A，故D错误；灯泡两端的电压UL=6V，变阻器两端的电压6VaU，因串联电路中总电压等于各分电压之和，所以，电源的电压

L6V+6V=12VaUUU

由UIR可得，滑动变阻器接入电路中的最小阻值 6V=12Ω0.5AaaURI
