电⼒拖动⾃动控制系统实验报告电⼒拖动⾃动控制系统实验实验⼀转速反馈控制直流调速系统的仿真⼀、实验⽬的1、了解MATLAB下SIMULINK软件的操作环境和使⽤⽅法。
2、对转速反馈控制直流调速系统进⾏仿真和参数的调整。
⼆、转速反馈控制直流调速系统仿真根据课本的操作步骤可得到如下的仿真框图：图 1 仿真框图1、运⾏仿真模型结果如下：图2 电枢电流随时间变化的规律图3 电机转速随时间变化的规律2、调节参数Kp=0.25 1/τ=3 系统转速的响应⽆超调但调节时间长3、调节参数Kp=0.8 1/τ=15 系统转速的响应的超调较⼤，但快速性较好实验⼩结通过本次实验初步了解了MATLAB下SIMULINK的基本功能，对仿真图的建⽴了解了相关模块的作⽤和参数设置。
并可将其⽅法推⼴到其他类型控制系统的仿真中。
实验⼆转速、电流反馈控制直流调速系统仿真⼀、实验⽬的及内容了解使⽤调节器的⼯程设计⽅法，是设计⽅法规范化，⼤⼤减少⼯作计算量，但⼯程设计是在⼀定近似条件下得到的，⽤MATLAB仿真可根据仿真结果对设计参数进⾏必要的修正和调整。
转速、电流反馈控制的直流调速系统是静、动态性能优良、应⽤最⼴泛的直流调速系统，对于需要快速正、反转运⾏的调速系统，缩短起动、制动过程的时间成为提⾼⽣产效率的关键。
为了使转速和电流两种负反馈分别起作⽤，可在系统⾥设置两个调节器，组成串级控制。
⼀、双闭环直流调速系统两个调节器的作⽤1)转速调节器的作⽤（1）使转速n跟随给定电压*mU变化，当偏差电压为零时，实现稳态⽆静差。
（2）对负载变化起抗扰作⽤。
（3）其输出限幅值决定允许的最⼤电流。
2)电流调节器的作⽤（1）在转速调节过程中，使电流跟随其给定电压*iU变化。
（2）对电⽹电压波动起及时抗扰作⽤。
（3）起动时保证获得允许的最⼤电流，使系统获得最⼤加速度起动。
（4）当电机过载甚⾄于堵转时，限制电枢电流的最⼤值，从⽽起⼤快速的安全保护作⽤。
当故障消失时，系统能够⾃动恢复正常。

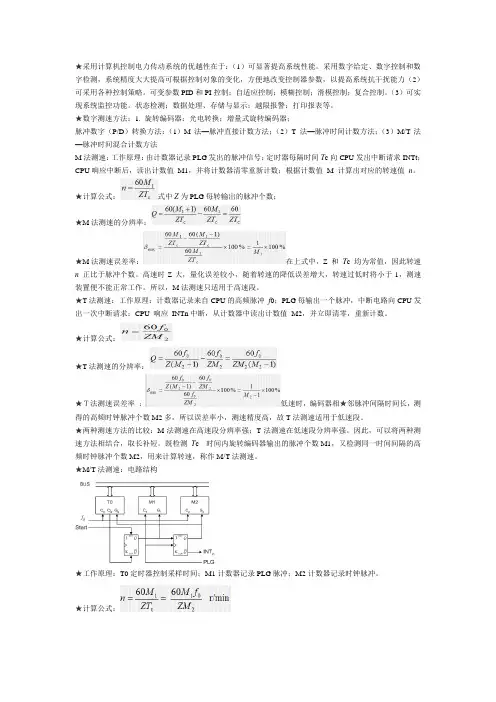

★采用计算机控制电力传动系统的优越性在于：（1）可显著提高系统性能。
采用数字给定、数字控制和数字检测，系统精度大大提高可根据控制对象的变化，方便地改变控制器参数，以提高系统抗干扰能力（2）可采用各种控制策略。
可变参数PID和PI控制；自适应控制；模糊控制；滑模控制；复合控制。
（3）可实现系统监控功能。
状态检测；数据处理、存储与显示；越限报警；打印报表等。
★数字测速方法：1. 旋转编码器：光电转换；增量式旋转编码器；脉冲数字（P/D）转换方法：（1）M法—脉冲直接计数方法；（2）T 法—脉冲时间计数方法；（3）M/T法—脉冲时间混合计数方法M法测速：工作原理：由计数器记录PLG发出的脉冲信号；定时器每隔时间T c向CPU发出中断请求INTt；CPU响应中断后，读出计数值M1，并将计数器清零重新计数；根据计数值M 计算出对应的转速值n。
★计算公式：式中Z为PLG每转输出的脉冲个数；★M法测速的分辨率：★M法测速误差率：在上式中，Z 和T c均为常值，因此转速n 正比于脉冲个数。
高速时Z大，量化误差较小，随着转速的降低误差增大，转速过低时将小于1，测速装置便不能正常工作。
所以，M法测速只适用于高速段。
★T法测速：工作原理：计数器记录来自CPU的高频脉冲f0；PLG每输出一个脉冲，中断电路向CPU发出一次中断请求；CPU 响应INTn中断，从计数器中读出计数值M2，并立即清零，重新计数。
★计算公式：★T法测速的分辨率：★Ｔ法测速误差率：低速时，编码器相★邻脉冲间隔时间长，测得的高频时钟脉冲个数M2多，所以误差率小，测速精度高，故T法测速适用于低速段。
★两种测速方法的比较：M法测速在高速段分辨率强；T法测速在低速段分辨率强。
因此，可以将两种测速方法相结合，取长补短。
既检测T c时间内旋转编码器输出的脉冲个数M1，又检测同一时间间隔的高频时钟脉冲个数M2，用来计算转速，称作M/T法测速。
★M/T法测速：电路结构★工作原理：T0定时器控制采样时间；M1计数器记录PLG脉冲；M2计数器记录时钟脉冲。
