3.0标高450X800柱模板支撑计算书

  • 格式：docx
  • 大小：31.61 KB
  • 文档页数：10

柱模板支撑计算书一、柱模板基本参数柱模板的截面宽度 B=450mm ，B 方向对拉螺栓1道， 柱模板的截面高度 H=800mm ，H 方向对拉螺栓2道， 柱模板的计算高度 L = 3000mm ， 柱箍间距计算跨度 d = 300mm 。

柱箍采用50×80mm 木方。

柱模板竖楞截面宽度50mm ，高度50mm 。

B 方向竖楞3根，H 方向竖楞5根。

面板厚度18mm ，剪切强度1.4N/mm 2，抗弯强度15.0N/mm 2，弹性模量6000.0N/mm 2。

木方剪切强度1.6N/mm 2，抗弯强度13.0N/mm 2，弹性模量9000.0N/mm 2。

柱模板支撑计算简图二、柱模板荷载标准值计算强度验算要考虑新浇混凝土侧压力和倾倒混凝土时产生的荷载设计值；挠度验算只考虑新浇混凝土侧压力产生荷载标准值。

新浇混凝土侧压力计算公式为下式中的较小值:800其中 γc —— 混凝土的重力密度，取24.000kN/m 3；t —— 新浇混凝土的初凝时间，为0时(表示无资料)取200/(T+15)，取3.000h ； T —— 混凝土的入模温度，取22.000℃； V —— 混凝土的浇筑速度，取2.500m/h ；H —— 混凝土侧压力计算位置处至新浇混凝土顶面总高度，取3.000m ； β—— 混凝土坍落度影响修正系数，取1.000。

根据公式计算的新浇混凝土侧压力标准值 F1=31.870kN/m 2考虑结构的重要性系数1.00，实际计算中采用新浇混凝土侧压力标准值: F1=1.00×31.880=31.880kN/m 2考虑结构的重要性系数1.00，倒混凝土时产生的荷载标准值: F2=1.00×6.000=6.000kN/m 2。

三、柱模板面板的计算面板直接承受模板传递的荷载，应该按照均布荷载下的连续梁计算，计算如下面板计算简图 面板的计算宽度取柱箍间距0.30m 。

荷载计算值 q = 1.2×31.880×0.300+1.40×6.000×0.300=13.997kN/m 面板的截面惯性矩I 和截面抵抗矩W 分别为: 本算例中，截面惯性矩I 和截面抵抗矩W 分别为: W = 30.00×1.80×1.80/6 = 16.20cm 3； I = 30.00×1.80×1.80×1.80/12 = 14.58cm 4；(1)抗弯强度计算14.00kN/mAf = M / W < [f]其中 f ——面板的抗弯强度计算值(N/mm2)；M ——面板的最大弯距(N.mm)；W ——面板的净截面抵抗矩；[f] ——面板的抗弯强度设计值，取15.00N/mm2；M = 0.100ql2其中 q ——荷载设计值(kN/m)；经计算得到M = 0.100×(1.20×9.564+1.40×1.800)×0.200×0.200=0.056kN.m 经计算得到面板抗弯强度计算值 f = 0.056×1000×1000/16200=3.456N/mm2面板的抗弯强度验算 f < [f],满足要求!(2)抗剪计算T = 3Q/2bh < [T]其中最大剪力Q=0.600×(1.20×9.564+1.4×1.800)×0.200=1.680kN 截面抗剪强度计算值T=3×1680.0/(2×300.000×18.000)=0.467N/mm2截面抗剪强度设计值 [T]=1.40N/mm2面板抗剪强度验算 T < [T]，满足要求!(3)挠度计算v = 0.677ql4 / 100EI < [v] = l / 250面板最大挠度计算值v = 0.677×9.564×2004/(100×6000×145800)=0.118mm面板的最大挠度小于200.0/250,满足要求!四、竖楞木方的计算竖楞木方直接承受模板传递的荷载，应该按照均布荷载下的三跨连续梁计算，计算如下竖楞木方计算简图竖楞木方的计算宽度取 BH 两方向最大间距0.200m 。

荷载计算值 q = 1.2×31.880×0.200+1.40×6.000×0.200=9.331kN/m按照三跨连续梁计算，计算公式如下: 均布荷载 q = 2.799/0.300=9.331kN/m最大弯矩 M = 0.1ql 2=0.1×9.331×0.30×0.30=0.084kN.m 最大剪力 Q=0.6ql = 0.6×0.300×9.331=1.680kN 最大支座力 N=1.1ql = 1.1×0.300×9.331=3.079kN截面力学参数为本算例中，截面惯性矩I 和截面抵抗矩W 分别为: W = 5.00×5.00×5.00/6 = 20.83cm 3； I = 5.00×5.00×5.00×5.00/12 = 52.08cm 4；(1)抗弯强度计算抗弯计算强度 f = M/W =0.084×106/20833.3=4.03N/mm 2 抗弯计算强度小于13.0N/mm 2,满足要求!(2)抗剪计算9.33kN/mA最大剪力的计算公式如下:Q = 0.6ql 截面抗剪强度必须满足:T = 3Q/2bh < [T]截面抗剪强度计算值 T=3×1680/(2×50×50)=1.008N/mm 2 截面抗剪强度设计值 [T]=1.60N/mm 2 抗剪强度计算满足要求!(3)挠度计算最大变形 v=0.677ql 4/100EI=0.677×6.376×300.04/(100×9000.00×520833.3)=0.075mm 最大挠度小于300.0/250,满足要求!五、B 方向柱箍的计算竖楞木方传递到柱箍的集中荷载 P ：P = (1.2×31.88+1.40×6.00)×0.200 × 0.300 = 2.80kN B 柱箍按照集中荷载下多跨连续梁计算。

B 柱箍计算简图1.40kN2.80kN1.40kNA0.065B 柱箍剪力图(kN)变形的计算按照规范要求采用静荷载标准值，受力图与计算结果如下：B 柱箍变形计算受力图B 柱箍变形图(mm)经过计算得到最大弯矩 M= 0.074kN.m 经过计算得到最大支座 F= 4.188kN 经过计算得到最大变形 V= 0.013mmB 柱箍的截面力学参数为本算例中，截面惯性矩I 和截面抵抗矩W 分别为: W = 5.00×8.00×8.00/6 = 53.33cm 3；I = 5.00×8.00×8.00×8.00/12 = 213.33cm 4；(1)B 柱箍抗弯强度计算抗弯计算强度 f = M/W =0.074×106/53333.3=1.39N/mm 2 B 柱箍的抗弯计算强度小于13.0N/mm 2,满足要求!0.710.710.690.690.96kN1.91kN0.96kNA(2)B柱箍抗剪计算截面抗剪强度必须满足:T = 3Q/2bh < [T]截面抗剪强度计算值T=3×705/(2×50×80)=0.264N/mm2截面抗剪强度设计值 [T]=1.60N/mm2B柱箍的抗剪强度计算满足要求!(3)B柱箍挠度计算最大变形 v =0.013mmB柱箍的最大挠度小于305.0/250,满足要求!六、B方向对拉螺栓的计算计算公式:N < [N] = fA其中 N ——对拉螺栓所受的拉力；A ——对拉螺栓有效面积 (mm2)；f ——对拉螺栓的抗拉强度设计值，取170N/mm2；对拉螺栓的直径(mm): 12对拉螺栓有效直径(mm): 10对拉螺栓有效面积(mm2): A = 76.000对拉螺栓最大容许拉力值(kN): [N] = 12.920对拉螺栓所受的最大拉力(kN): N = 4.188B方向对拉螺栓强度验算满足要求!七、H 方向柱箍的计算竖楞木方传递到柱箍的集中荷载 P ：P = (1.2×31.88+1.40×6.00)×0.188 × 0.300 = 2.62kN H 柱箍按照集中荷载下多跨连续梁计算。

H 柱箍计算简图H 柱箍弯矩图(kN.m)H 柱箍剪力图(kN)变形的计算按照规范要求采用静荷载标准值，受力图与计算结果如下：H 柱箍变形计算受力图1.31kN2.62kN2.62kN2.62kN1.31kNA0.1272.982.980.90kN 1.79kN1.79kN1.79kN0.90kNA0.005H 柱箍变形图(mm)经过计算得到最大弯矩 M= 0.127kN.m经过计算得到最大支座 F= 4.291kN经过计算得到最大变形 V= 0.035mmH 柱箍的截面力学参数为本算例中，截面惯性矩I和截面抵抗矩W分别为: W = 5.00×8.00×8.00/6 = 53.33cm3；I = 5.00×8.00×8.00×8.00/12 = 213.33cm4；(1)H柱箍抗弯强度计算抗弯计算强度 f = M/W =0.127×106/53333.3=2.38N/mm2 H柱箍的抗弯计算强度小于13.0N/mm2,满足要求!(2)H柱箍抗剪计算截面抗剪强度必须满足:T = 3Q/2bh < [T]截面抗剪强度计算值T=3×2978/(2×50×80)=1.117N/mm2截面抗剪强度设计值 [T]=1.60N/mm2H柱箍的抗剪强度计算满足要求!(3)H柱箍挠度计算最大变形 v =0.035mmH柱箍的最大挠度小于346.7/250,满足要求!八、H方向对拉螺栓的计算计算公式:N < [N] = fA其中 N ——对拉螺栓所受的拉力；A ——对拉螺栓有效面积 (mm2)；f ——对拉螺栓的抗拉强度设计值，取170N/mm2；对拉螺栓的直径(mm): 12对拉螺栓有效直径(mm): 10对拉螺栓有效面积(mm2): A = 76.000对拉螺栓最大容许拉力值(kN): [N] = 12.920对拉螺栓所受的最大拉力(kN): N = 4.291H方向对拉螺栓强度验算满足要求!大断面柱模板支撑计算满足要求！。

合集下载

柱模板支撑计算书

柱模板支撑计算书


A 500
6.10kN/m 500
B 500
竖楞木方计算简图 竖楞木方的计算宽度取 BH 两方向最大间距0.288m。 荷载计算值 q = 1.2×14.190×0.288+1.4×3.000×0.288=6.103kN/m
按照三跨连续梁计算，最大弯矩考虑为静荷载与活荷载的计算值最不利分配的弯矩和，计 算公式如下:
最大支座力 Qmax=3.980kN 抗弯计算强度 f=1.280×106/10160000.0=125.98N/mm2 支撑钢管的抗弯计算强度小于205.0N/mm2,满足要求! 支撑钢管的最大挠度小于1060.0/150与10mm,满足要求!
六、B方向对拉螺栓的计算
B方向没有设置对拉螺拴！
七、H方向柱箍的计算
T —— 混凝土的入模温度，取25.000℃； V —— 混凝土的浇筑速度，取2.500m/h； H —— 混凝土侧压力计算位置处至新浇混凝土顶面总高度，取6.500m；
1—— 外加剂影响修正系数，取1.000；
2—— 混凝土坍落度影响修正系数，取0.850。 根据公式计算的新浇混凝土侧压力标准值 F1=14.190kN/m2
Q = 0.6ql 截面抗剪强度必须满足:
T = 3Q/2bh < [T] 截面抗剪强度计算值 T=3×1831/(2×50×100)=0.549N/mm2 截面抗剪强度设计值 [T]=1.30N/mm2
抗剪强度计算满足要求!
(3)挠度计算 最大变形 v =0.677×5.086×500.04/(100×9500.00×4166666.8)=0.054mm
实际计算中采用新浇混凝土侧压力标准值 F1=14.190kN/m2 倒混凝土时产生的荷载标准值 F2= 3.000kN/m2。
标准层宽柱模板支撑计算书样本

标准层宽柱模板支撑计算书样本

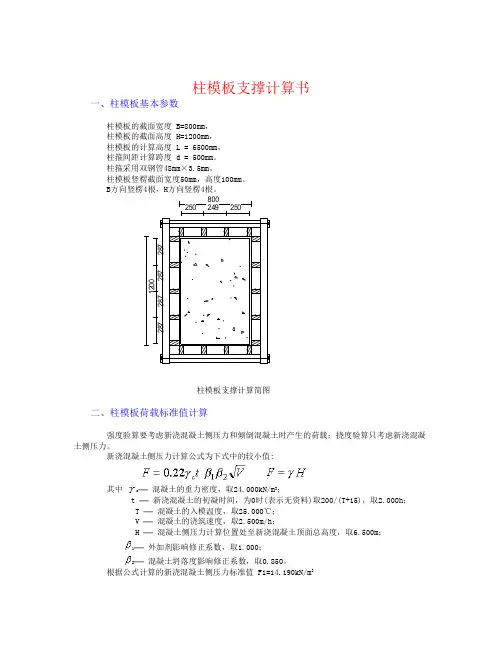

标准层柱模板支撑计算书一、 柱模板基本参数( 以900*900为例)柱模板的截面宽度 B=900mm, B 方向对拉螺栓1道,柱模板的截面高度 H=900mm, H 方向对拉螺栓1道,柱模板的计算高度 L = 6mm,柱箍间距计算跨度 d = 500mm 。

柱箍采用双钢管48mm×3.0mm。

柱模板竖楞截面宽度40mm, 高度80mm 。

B 方向竖楞5根, H 方向竖楞5根。

面板厚度15mm, 剪切强度1.4N/mm 2, 抗弯强度15.0N/mm 2, 弹性模量6000.0N/mm 2。

木方剪切强度1.3N/mm 2, 抗弯强度15.0N/mm 2, 弹性模量9000.0N/mm 2。

900柱模板支撑计算简图二、 柱模板荷载标准值计算强度验算要考虑新浇混凝土侧压力和倾倒混凝土时产生的荷载设计值; 挠度验算只考虑新浇混凝土侧压力产生荷载标准值。

新浇混凝土侧压力计算公式为下式中的较小值:其中 γc —— 混凝土的重力密度, 取25.000kN/m 3;t —— 新浇混凝土的初凝时间, 为0时(表示无资料)取200/(T+15), 取3.000h; T —— 混凝土的入模温度, 取20.000℃;V —— 混凝土的浇筑速度, 取2.500m/h;H —— 混凝土侧压力计算位置处至新浇混凝土顶面总高度, 取3.000m;β—— 混凝土坍落度影响修正系数, 取0.850。

根据公式计算的新浇混凝土侧压力标准值 F1=28.220kN/m 2考虑结构的重要性系数0.90, 实际计算中采用新浇混凝土侧压力标准值:F1=0.90×28.220=25.398kN/m 2考虑结构的重要性系数0.90, 倒混凝土时产生的荷载标准值:F2=0.90×4.000=3.600kN/m 2。

三、 柱模板面板的计算面板直接承受模板传递的荷载, 应该按照均布荷载下的连续梁计算, 计算如下215 215 21517.76kN/mA B面板计算简图面板的计算宽度取柱箍间距0.50m 。

450x800梁模板(扣件式,梁板立柱共用)计算书

450x800梁模板(扣件式,梁板立柱共用)计算书

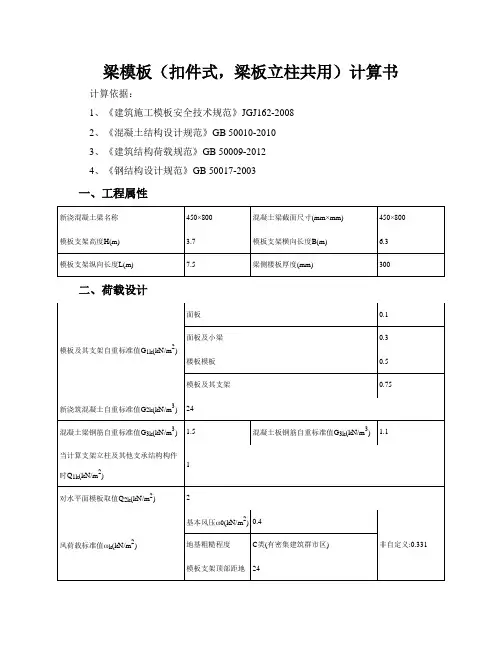

梁模板（扣件式，梁板立柱共用）计算书计算依据：1、《建筑施工模板安全技术规范》JGJ162-20082、《混凝土结构设计规范》GB 50010-20103、《建筑结构荷载规范》GB 50009-20124、《钢结构设计规范》GB 50017-2003一、工程属性二、荷载设计三、模板体系设计设计简图如下：平面图立面图四、面板验算面板类型覆面木胶合板面板厚度t(mm) 15面板抗弯强度设计值[f](N/mm2) 15 面板抗剪强度设计值[τ](N/mm2) 1.5面板弹性模量E(N/mm2) 5400取单位宽度b=1000mm，按四等跨连续梁计算：W＝bh2/6=1000×15×15/6＝37500mm3，I＝bh3/12=1000×15×15×15/12＝281250mm4 q1＝0.9×max[1.2(G1k+(G2k+G3k)×h)+1.4Q2k，1.35(G1k+(G2k+G3k)×h)+1.4ψc Q2k]×b=0.9×max[1.2×(0.1+(24+1.5)×0.8)+1.4×2，1.35×(0.1+(24+1.5)×0.8)+1.4×0.7×2]×1＝26.67 1kN/mq1静＝0.9×1.35×[G1k+(G2k+G3k)×h]×b＝0.9×1.35×[0.1+(24+1.5)×0.8]×1＝24.908kN/m q1活＝0.9×1.4×0.7×Q2k×b＝0.9×1.4×0.7×2×1＝1.764kN/mq2＝[1×(G1k+(G2k+G3k)×h)]×b＝[1×(0.1+(24+1.5)×0.8)]×1＝20.5kN/m计算简图如下：1、强度验算M max＝0.107q1静L2+0.121q1活L2＝0.107×24.908×0.092+0.121×1.764×0.092＝0.023kN·mσ＝M max/W＝0.023×106/37500＝0.622N/mm2≤[f]＝15N/mm2满足要求！2、挠度验算νmax＝0.632q2L4/(100EI)=0.632×20.5×904/(100×5400×281250)＝0.006mm≤[ν]＝L/400＝90/400＝0.225mm满足要求！3、支座反力计算设计值(承载能力极限状态)R1=R5=0.393q1静L+0.446q1活L=0.393×24.908×0.09+0.446×1.764×0.09＝0.952kNR2=R4=1.143q1静L+1.223q1活L=1.143×24.908×0.09+1.223×1.764×0.09＝2.756kN R3=0.928q1静L+1.142q1活L=0.928×24.908×0.09+1.142×1.764×0.09＝2.262kN标准值(正常使用极限状态)R1'=R5'=0.393q2L=0.393×20.5×0.09＝0.725kNR2'=R4'=1.143q2L=1.143×20.5×0.09＝2.109kNR3'=0.928q2L=0.928×20.5×0.09＝1.712kN五、小梁验算承载能力极限状态：梁底面板传递给左边小梁线荷载：q1左＝R1/b=0.952/1＝0.952kN/m梁底面板传递给中间小梁最大线荷载：q1中＝Max[R2,R3,R4]/b=Max[2.756,2.262,2.75 6]/1=2.756kN/m梁底面板传递给右边小梁线荷载：q1右＝R5/b=0.952/1＝0.952kN/m小梁自重：q2＝0.9×1.35×(0.3-0.1)×0.45/5 =0.022kN/m梁左侧模板传递给左边小梁荷载q3左＝0.9×1.35×0.5×(0.8-0.3)=0.304kN/m梁右侧模板传递给右边小梁荷载q3右＝0.9×1.35×0.5×(0.8-0.3)=0.304kN/m梁左侧楼板传递给左边小梁荷载q4左＝0.9×Max[1.2×(0.5+(24+1.1)×0.3)+1.4×2，1.35×(0.5+(24+1.1)×0.3)+1.4×0.7×2]×(0.4-0.45/2)/2×1=1.008kN/m梁右侧楼板传递给右边小梁荷载q4右＝0.9×Max[1.2×(0.5+(24+1.1)×0.3)+1.4×2，1.35×(0.5+(24+1.1)×0.3)+1.4×0.7×2]×((0.8-0.4)-0.45/2)/2×1=1.008kN/m左侧小梁荷载q左＝q1左+q2+q3左+q4左 =0.952+0.022+0.304+1.008=2.285kN/m中间小梁荷载q中= q1中+ q2=2.756+0.022=2.778kN/m右侧小梁荷载q右＝q1右+q2+q3右+q4右 =0.952+0.022+0.304+1.008=2.285kN/m小梁最大荷载q=Max[q左,q中,q右]=Max[2.285,2.778,2.285]=2.778kN/m正常使用极限状态：梁底面板传递给左边小梁线荷载：q1左'＝R1'/b=0.725/1＝0.725kN/m梁底面板传递给中间小梁最大线荷载：q1中'＝Max[R2',R3',R4']/b=Max[2.109,1.712,2.1 09]/1=2.109kN/m梁底面板传递给右边小梁线荷载：q1右'＝R5'/b=0.725/1＝0.725kN/m小梁自重：q2'＝1×(0.3-0.1)×0.45/5 =0.018kN/m梁左侧模板传递给左边小梁荷载q3左'＝1×0.5×(0.8-0.3)=0.25kN/m梁右侧模板传递给右边小梁荷载q3右'＝1×0.5×(0.8-0.3)=0.25kN/m梁左侧楼板传递给左边小梁荷载q4左'＝[1×(0.5+(24+1.1)×0.3)]×(0.4-0.45/2)/2×1=0.70 3kN/m梁右侧楼板传递给右边小梁荷载q4右'＝[1×(0.5+(24+1.1)×0.3)]×((0.8-0.4)-0.45/2)/2×1 =0.703kN/m左侧小梁荷载q左'＝q1左'+q2'+q3左'+q4左'=0.725+0.018+0.25+0.703=1.696kN/m中间小梁荷载q中'= q1中'+ q2'=2.109+0.018=2.127kN/m右侧小梁荷载q右'＝q1右'+q2'+q3右'+q4右' =0.725+0.018+0.25+0.703=1.696kN/m 小梁最大荷载q'=Max[q左',q中',q右']=Max[1.696,2.127,1.696]=2.127kN/m为简化计算，按简支梁和悬臂梁分别计算，如下图：1、抗弯验算M max＝max[0.125ql12，0.5ql22]＝max[0.125×2.778×0.42，0.5×2.778×0.22]＝0.056kN·mσ=M max/W=0.056×106/54000=1.029N/mm2≤[f]=11.44N/mm2满足要求！2、抗剪验算V max＝max[0.5ql1，ql2]＝max[0.5×2.778×0.4，2.778×0.2]＝0.556kNτmax=3V max/(2bh0)=3×0.556×1000/(2×40×90)＝0.231N/mm2≤[τ]=1.232N/mm2满足要求！3、挠度验算ν1＝5q'l14/(384EI)＝5×2.127×4004/(384×7040×243×104)＝0.041mm≤[ν]＝l1/400＝400/400＝1mmν2＝q'l24/(8EI)＝2.127×2004/(8×7040×243×104)＝0.025mm≤[ν]＝2l2/400＝2×200/400＝1mm满足要求！4、支座反力计算承载能力极限状态R max=[qL1,0.5qL1+qL2]=max[2.778×0.4,0.5×2.778×0.4+2.778×0.2]=1.111kN同理可得：梁底支撑小梁所受最大支座反力依次为R1=0.914kN,R2=1.111kN,R3=0.913kN,R4=0.9 13kN,R5=1.111kN,R6=0.914kN正常使用极限状态R max'=[q'L1,0.5q'L1+q'L2]=max[2.127×0.4,0.5×2.127×0.4+2.127×0.2]=0.851kN同理可得：梁底支撑小梁所受最大支座反力依次为R1'=0.678kN,R2'=0.851kN,R3'=0.692kN,R4'=0. 692kN,R5'=0.851kN,R6'=0.678kN六、主梁验算1、抗弯验算主梁弯矩图(kN·m)σ=M max/W=0.779×106/4490=173.413N/mm2≤[f]=205N/mm2 满足要求！2、抗剪验算主梁剪力图(kN)V max＝2.938kNτmax=2V max/A=2×2.938×1000/424＝13.858N/mm2≤[τ]=125N/mm2满足要求！3、挠度验算主梁变形图(mm)νmax＝1.746mm≤[ν]＝L/400＝800/400＝2mm满足要求！4、支座反力计算承载能力极限状态支座反力依次为R1=2.938kN，R2=2.938kN正常使用极限状态支座反力依次为R1'=2.221kN，R2'=2.221kN七、纵向水平钢管验算钢管截面类型(mm) Ф48×3钢管计算截面类型(mm) Ф48×3钢管截面面积A(mm2) 424 钢管截面回转半径i(mm) 15.9钢管弹性模量E(N/mm2) 206000 钢管截面惯性矩I(cm4) 10.78钢管截面抵抗矩W(cm3) 4.49 钢管抗弯强度设计值[f](N/mm2) 205钢管抗剪强度设计值[τ](N/mm2) 125R＝max[R1，R2]=max[2.938，2.938]=2.938kN，R'＝max[R1'，R2']＝max[2.221，2.221]=2.221kN计算简图如下：1、抗弯验算纵向水平钢管弯矩图(kN·m) σ＝M max/W＝0.411×106/4490＝91.612N/mm2≤[f]=205N/mm2 满足要求！2、抗剪验算纵向水平钢管剪力图(kN)V max＝3.966kNτmax＝2V max/A=2×3.966×1000/424＝18.709N/mm2≤[τ]＝125N/mm2满足要求！3、挠度验算纵向水平钢管变形图(mm)νmax＝0.592mm≤[ν]＝L/400＝800/400＝2mm满足要求！4、支座反力计算支座反力依次为R1=3.966kN，R2=6.317kN，R3=6.317kN，R4=3.966kN同理可得：立柱所受支座反力依次为R1=6.317kN，R2=6.317kN八、扣件抗滑移验算荷载传递至立柱方式双扣件扣件抗滑移折减系数k c 1 扣件最大受力N＝max[R1，R2]＝6.317kN≤R c=k c×12=1×12=12kN满足要求！九、立柱验算钢管截面类型(mm) Ф48×3钢管计算截面类型(mm) Ф48×3钢材等级Q235 立柱截面面积A(mm2) 424 回转半径i(mm) 15.9 立柱截面抵抗矩W(cm3) 4.491、长细比验算l0=h=1500mmλ=l0/i=1500/15.9=94.34≤[λ]=150长细比满足要求！查表得，φ＝0.6342、风荷载计算M w＝0.9×φc×1.4×ωk×l a×h2/10＝0.9×0.9×1.4×0.331×0.8×1.52/10＝0.068kN·m3、稳定性计算根据《建筑施工模板安全技术规范》JGJ162-2008，荷载设计值q1有所不同：1)面板验算q1＝0.9×[1.2×(0.1+(24+1.5)×0.8)+1.4×0.9×2]×1＝24.408kN/m2)小梁验算q1＝max{0.874+0.9×1.2×[(0.3-0.1)×0.45/5+0.5×(0.8-0.3)]+0.9×[1.2×(0.5+(24+1.1)×0.3) +1.4×0.9×1]×max[0.4-0.45/2，(0.8-0.4)-0.45/2]/2×1，2.527+0.9×1.2×(0.3-0.1)×0.45/5} =2.547kN/m同上四～七计算过程，可得：R1＝5.738kN，R2＝5.738kN立柱最大受力N w＝max[R1+N边1，R2+N边2]+0.9×1.2×0.1×(3.7-0.8)+M w/l b＝max[5.738 +0.9×[1.2×(0.5+(24+1.1)×0.3)+1.4×0.9×1]×(0.8+0.4-0.45/2)/2×0.8，5.738+0.9×[1.2×(0. 5+(24+1.1)×0.3)+1.4×0.9×1]×(0.8+0.8-0.4-0.45/2)/2×0.8]+0.313+0.068/0.8＝9.961kNf＝N/(φA)+M w/W＝9960.574/(0.634×424)+0.068×106/4490＝52.198N/mm2≤[f]＝205N /mm2满足要求！十、高宽比验算根据《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2011第6.9.7：支架高宽比不应大于3H/B=3.7/6.3=0.587≤3满足要求，不需要进行抗倾覆验算！十一、立柱支承面承载力验算F1=N=9.961kN1、受冲切承载力计算根据《混凝土结构设计规范》GB50010-2010第6.5.1条规定，见下表可得：βh=1，f t=0.858N/mm2，η=1，h0=h-20=100mm，u m =2[(a+h0)+(b+h0)]=800mmF=(0.7βh f t+0.25σpc，m)ηu m h0=(0.7×1×0.858+0.25×0)×1×800×100/1000=48.048kN≥F1=9. 961kN满足要求！2、局部受压承载力计算根据《混凝土结构设计规范》GB50010-2010第6.6.1条规定，见下表可得：f c=7.488N/mm2，βc=1，βl=(A b/A l)1/2=[(a+2b)×(b+2b)/(ab)]1/2=[(300)×(300)/(100×100)]1/2=3，A ln=ab=10000mm 2F=1.35βcβl f c A ln=1.35×1×3×7.488×10000/1000=303.264kN≥F1=9.961kN满足要求！。
