ICT(TR)测试基本知识及注意事项

ICT知识1.规格：测试点PIONT数，标准；256PION，最大2048PION；（以每一继电板RELAY BOARD 是128PION为增加单位测试时间；SHORT/OPEN检查：约为500PIN/2SEC；COMPONENT检查：约为2-2MS 测试范围：电阻，10Ω-40MΩ，0。

001Ω，解析度电容，10PF-40MF，0.1PF解析度电感，10UH-400H，0.01UH解析度二极管，0V-40V，0.01V解析度DC 电压，0V-±40V，0.01V解析度气压部分；最大压力360KG（5KG/CM2AIR时）约200G探针2000PCS；电磁阀电压DC24V 2.测试方式：A．电阻CV（CONSTANT-VOLTAGE）使用直流定电压源0.2V，由测试到的电流之比值而求得待测电阻，此项MODE可使用GUARDINGB．电阻CC（CONSTANT-CURRENT）测试由测试到的电压与直流定电流之比值而求得待测电阻，此项MODE可使用GUARDING 一般适用于低电阻测试C.电阻交流|（L/C）定电压测试D 由交流定电压（0.2VPP），与测试到的电流，相位之相关值而求得待测值，一般适用于当电阻与电感并连时之用E.电容CC（CONSTANT-CURRENT）测试由直流定电流源与测试到的电压而求得电容值，可使用GUARDING。

一般适用于大电容之测试F 电阻电容CC测试GUARD1此MODE的功能类似B，D方式即小电阻并大电容时之用GUARD测试H.电阻电容CC测试GUARD2I.此方式的功能类似F方式，亦可使用GUARDING，一般适用于当电阻上并连有电容时之用，GUARDING POINT IS GND。

J.电容交流（L/C）测试用来测试相关小电容值，测试时将AC电源经由TEST PINS连接到电容，电流及相位角度被测试且电容值被累记并记录，也可GUARDING。

K 电感CV测试用来测试相关大电感值，同时可测试与电感并联的电阻值。

根据 选点 选择 设针位置： 有优先顺序：TP 插件部品的足 插部品的孔 贯通孔
SMT焊盘
设针位置： 根据选点设针，可设在同一线路中任一位置，但要遵循如下顺序： 1， TP，test piont 线路板设计之初就考虑后期测试的便利性，在设针
时优先考虑； 2，插件部品的足 ，可选择电感，电容，连接器的足； 注意：有些电容、电感的足是倾斜的
不同的地方: ICT可對测量有影响的旁路元件進行隔離（Guarding），而电表不可以。
ICT可以针对具体情况选择不同的测量模式(包括上面的隔离法) 例如:与电容并联的电阻
基本原理:歐姆定律：R=V/I
1，ICT治具的选点； 2，ICT治具的设针；
选点原则1： 元件两端设针
元件
设针1
设针2
理论上，在元件两端设针便可以测试元件的好坏， 这好比万用表的两支表笔
什么叫回路？
在O/S中： 设针位置如下图
红色箭头为 3点 网络 同一个回路 粉红色部分为 3点 网络 同一个回路 蓝色部分为 4点网络 同一个回路
在ICT中： “一个回路设针一PIN”
实际设针位置为下图：
前面的ICT设针位置可以变更为其他位置？ 如下图中“圆点”所示，设针位置，指在实际线路板上的位置

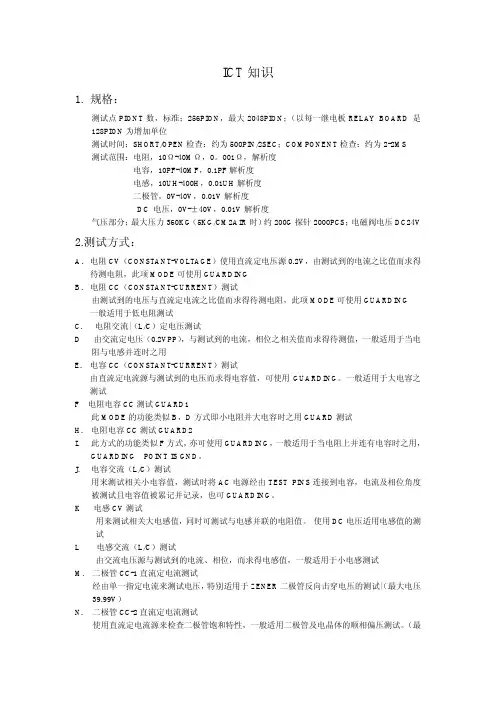

ICT知识
什么是 ICT ?
ICT是 In Circuit Tester 的缩写，在线测试仪 另有一说是In Circuit Test，在线测试
与我们熟知的O/S一样，能测出线路板（空板未贴装元件）的好坏； 不同的是，ICT还能测试已安装在电路板上的元件好坏，并指出在哪一个区域 及哪一个零件
ICT可以理解为一堆万用表的組合。
选点，可理解为探针设在电路中的位置，如以下回路图中

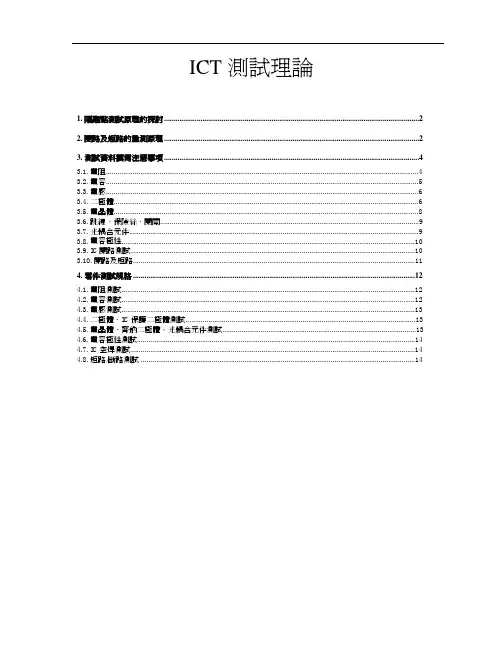

ICT測試理論1. 隔離點測試原理的探討 (2)2. 開路及短路的量測原理 (2)3. 測試資料撰寫注意事項 (4)3.1. 電阻 (4)3.2. 電容 (5)3.3. 電感 (6)3.4. 二極體 (6)3.5. 電晶體 (8)3.6. 跳線，保險絲，開關 (9)3.7. 光耦合元件 (9)3.8. 電容極性 (10)3.9. IC開路測試 (10)3.10. 開路及短路 (11)4. 零件測試規格 (12)4.1. 電阻測試 (12)4.2. 電容測試 (12)4.3. 電感測試 (13)4.4. 二極體、IC 保護二極體測試 (13)4.5. 電晶體、齊鈉二極體、光耦合元件測試 (13)4.6. 電容極性測試 (14)4.7. IC空焊測試 (14)4.8. 短路/斷路測試 (14)1. 隔離點測試原理的探討被動元件的測試方法有兩大方向，一是利用電流源當信號源，量測電壓值，以應用在電阻量測最普遍；二是以電壓源當信號源，量測電流值，以應用在電容、電感量測最普遍。

然而在實際的測試中，待測板插上各種不同的主動、被動元件，為避免在量測時零件間的互相干擾影響到測試結果，如何做好元件間的隔離是設計測試儀器時的一項重要工作。

在 TR-518FR 內部電路中利用一顆 OP 放大器 當做一個隔離點（最多可有五個隔離點），若是1. 以電流源當信號源輸入時，則在相接元件一之另一腳加上一等高電位能， 以防止電流流入與被測元件相接之旁路元件，確保量測的精準性。

此時隔 離點的選擇必須以和被測元件高電位能腳(高點)相接之旁路零件為參考範 圍(見下圖一)。

2. 以電壓源當信號源輸入時，則在相接元件二之另一腳加上一等低電位能， 以防止與被測元件相接之元件所產生的電流流入，而增加量測的電流，影 響量測的精準性。

此時隔離點的選擇必須以和被測元件低電位能腳(低點) 相接之旁路元件為參考範圍(見下圖二) 。

圖一電流源測試圖圖二電壓源測試圖2. 開路及短路的量測原理TR-518FR 提供一個 0.1mA 的直流電流源量測兩測試針點之間的阻抗值。

ict测试原理
ICT测试原理是指利用信息和通信技术来进行测试的原则和方法。

在进行ICT测试时，需遵循以下原理：
1. 全面性原则：对被测系统进行全面的测试覆盖，确保所有功能和需求都被测试到。

2. 一致性原则：测试人员需按照预定的测试计划和测试用例进行测试，保持测试的一致性和可重复性。

3. 独立性原则：测试应该独立于开发过程，测试结果不能受到开发人员的影响。

4. 自动化原则：利用自动化测试工具来提高测试效率和准确性，确保大规模测试的可行性。

5. 风险导向原则：基于风险评估进行测试，首先测试对系统功能和稳定性的关键部分，并逐步扩大测试范围。

6. 可追溯性原则：测试需求、测试计划、测试用例等所有测试活动都需要有完整的文档记录，以便于追溯和复查。

7. 维护性原则：测试用例和测试工具需要易于维护和更新，以适应系统的演进和变化。

以上是ICT测试原理的概述，了解并遵循这些原则有助于进
行有效的ICT测试。
