2-7-1室外接地装置安装015

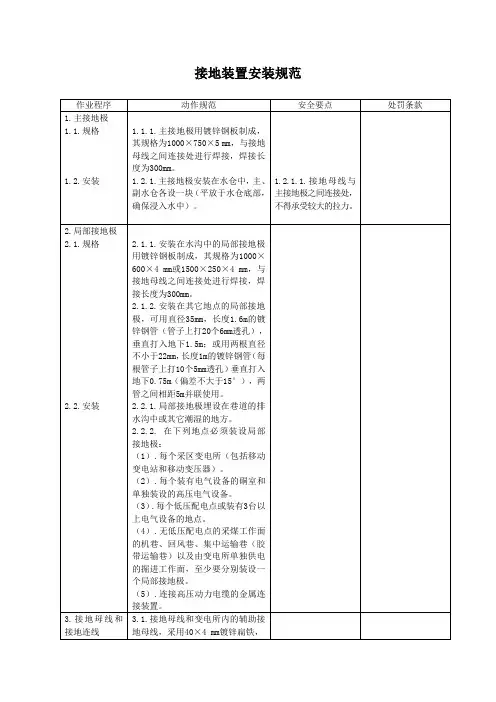

接地装置安装规范作业程序动作规范安全要点处罚条款1.主接地极1.1.规格1.2.安装1.1.1.主接地极用镀锌钢板制成，其规格为1000×750×5 mm，与接地母线之间连接处进行焊接，焊接长度为300mm。

1.2.1.主接地极安装在水仓中，主、副水仓各设一块（平放于水仓底部，确保浸入水中）。

1.2.1.1.接地母线与主接地极之间连接处，不得承受较大的拉力。

2.局部接地极2.1.规格2.2.安装2.1.1.安装在水沟中的局部接地极用镀锌钢板制成，其规格为1000×600×4 mm或1500×250×4 mm，与接地母线之间连接处进行焊接，焊接长度为300mm。

2.1.2.安装在其它地点的局部接地极，可用直径35mm，长度1.6m的镀锌钢管（管子上打20个6mm透孔），垂直打入地下1.5m；或用两根直径不小于22mm，长度1m的镀锌钢管（每根管子上打10个5mm透孔）垂直打入地下0.75m（偏差不大于15°），两管之间相距5m并联使用。

2.2.1.局部接地极埋设在巷道的排水沟中或其它潮湿的地方。

2.2.2. 在下列地点必须装设局部接地极：（1）.每个采区变电所（包括移动变电站和移动变压器）。

（2）.每个装有电气设备的硐室和单独装设的高压电气设备。

（3）.每个低压配电点或装有3台以上电气设备的地点。

（4）.无低压配电点的采煤工作面的机巷、回风巷、集中运输巷（胶带运输巷）以及由变电所单独供电的掘进工作面，至少要分别装设一个局部接地极。

（5）.连接高压动力电缆的金属连接装置。

3.接地母线和接地连线3.1.接地母线和变电所内的辅助接地母线，采用40×4 mm镀锌扁铁，4.井下保护接地系统管理母线各连接处应焊接或用Ф12mm镀锌螺栓加弹垫连接。

3.2.配电点和其它机电硐室的辅助接地母线，采用Ф12.5mm镀锌钢丝绳，母线各连接处用Ф12mm镀锌螺栓加弹垫连接。

接地装置安施⼯操作规程及质量要求×××××建筑⼯程总公司施⼯技术标准(建筑电⽓)⽂件名称：建筑物景观照明灯、航空标志灯和庭园灯安装施⼯操作规程及质量要求⽂件编号：版号：受控号：⽣效⽇期：×××××建筑⼯程总公司×××××建筑⼯程总公司施⼯技术标准⽂件名称：建筑物景观照明灯、航空标志灯和庭园灯安装施⼯操作规程及质量要求归⼝管理部门：⽂件编号：编制⼈/⽇期：版号：审核⼈/⽇期：受控号：批准⼈/⽇期：⽣效⽇期：备注：执⾏已有⽂件接地装置安装施⼯操作规程及质量要求本操作规程及质量要求适⽤于公司承建的建筑物接地装臵安装⼯程1.0施⼯准备1.1材料要求1.1.1镀锌扁钢、⾓钢、圆钢1.1.2焊条、防锈漆、银粉1.2主要机具1.2.1电锤、焊机1.2.2⼿锤、⼤锤、钢锯、卷尺1.3作业条件1.3.1接地体作业条件1、按设计位臵清理好场地。

2、底板筋与柱筋连接处已绑扎完。

3、桩基内钢筋与柱筋连接处已绑扎完。

1.3.2接地⼲线作业条件1、⽀架安装完毕。

2、保护管已预埋。

3、⼟建抹灰完毕。

1.3.3⽀架安装作业条件1、各种⽀架已运到现场。

2、结构⼯程已经完成。

3、室外必须有脚⼿架或爬梯。

1.3.4防雷引下线暗敷设作业条件1、建筑物（或构筑物）有脚⼿架或爬梯，达到能上⼈操作的条件。

2、利⽤主筋作引下线时，钢筋绑扎完毕。

1.3.5防雷引下线明敷设作业条件1、⽀架安装完毕。

2、建筑物（或构筑物）有脚⼿架或爬梯到能上⼈操作的条件。

3、⼟建外装修完毕。

1.3.6避雷带与均压环安装作业条件。

⼟建圈梁钢筋正在绑扎时，配合作此项⼯作。

1.3.7避雷⽹安装作业条件。

1、接地体与引下线必须做完。

2、⽀架安装完毕。

3、具备调直场地和垂直运输条件。

1.3.8避雷针安装作业条件。

1、接地体及引下线必须做完。

接地装置的施工①接地装置的安装应按以批准的设计进行施工。

②接地装置的安装应配合建筑工程的施工，隐蔽部分必须在覆盖前会同有关单位做好中间检查及验收记录。

③接地体顶面埋设深度应符合设计规定。

角钢及钢管接地体应垂直配置。

除接地体外，接地体引出线的垂直部分和接地装置焊接部位应作防腐处理。

④每个电气装置的接地应有一单独的接地线与接地干线连接，不得在一个接地线中串接几个需要接地的电气装置。

⑤接地体（线）的连接应采用焊接，焊接必须牢固。

接至电气设备上的接地线，应采用镀锌螺栓连接；有色金属接地线不能采用焊接时，可采用螺栓连接。

⑥接地体（线）的焊接应采用搭接焊，其搭接长度必须符合下列规定：A 扁钢为其宽度的2倍（且至少3个棱边焊接）。

B 圆钢为其直径的6倍。

C 圆钢与扁钢连接时，其长度为圆钢直径的6倍。

⑦接地装置必须严格按照设计进行施工。

A 接地体埋设深度≥0.8m，间距≥接地体长度的2倍，但不小于5m。

B 接地线穿墙壁、楼板基地平处应加钢管保护，有化学腐蚀时，还应有相应的防腐措施。

C 接地体敷设完后，应进行接地电阻测试，如不能满足设计要求，应增加接地极，满足设计要求为正，回填土内不应夹有石块和建筑垃圾等，其土质不得有较强的腐蚀性；回填时应分层夯实。

D 明敷接地线安装应便于检查，并不应妨碍设备的拆卸及检修；支持件间距水平部分0.5—1.0m，垂直部分为1.5—3m，转弯部分为0.3—0.5m，当烟建筑物墙壁敷设时，高度距地面0.25—0.3m，距墙间距0..1—0.015m。

E 明敷接地线表面应涂以15—100mm宽度相等的绿和黄色相同的条纹。

接地线引向建筑物的入口处和在检修用临时接地点处，均应刷白色底漆并标以黑色记号代号。

F 其他特殊接地应按设计及规范或进口设备要求施工。

防雷及接地装置安装作业指导书防雷及接地装置的安装是确保建筑物和设备安全的重要环节。

在进行这项工作时，需要遵循一定的步骤和标准，以确保装置的有效性和可靠性。

下面，本文将提供防雷及接地装置安装作业的详细指导书。

一、施工前准备1. 确定施工地点：根据建筑物的规模、高度和用途等要素，确定防雷及接地装置的布设位置。

2. 编制施工计划：根据施工地点的情况，制定详细的施工计划，并进行合理的资源安排。

3. 准备材料和工具：根据设计要求，准备所需的材料和工具，包括导体、接地装置、接地网、导线、接地盒、接地母线等。

4. 安全防护：确保工作人员具备相关的安全技能和防护装备，如佩戴安全帽、防静电鞋、绝缘手套等。

二、接地装置安装步骤1. 准备工作：确定接地装置的布设位置，并对地表进行清理，确保装置安装的稳定性。

2. 安装导体：根据设计要求，在建筑物的外墙或屋顶上安装导体，导体的选材应符合规定要求，并采取适当的防腐措施。

3. 安装接地网：根据设计要求，在地表埋设接地网，接地网的布设要合理，确保导体与接地网的连接牢固可靠。

4. 安装导线：根据设计要求，将导线安装在建筑物的内部，确保导线与接地装置的连接牢固可靠。

5. 安装接地盒：根据设计要求，在建筑物的适当位置安装接地盒，接地盒的选材应符合规定要求，并采取适当的防腐措施。

6. 安装接地母线：将接地盒与建筑物的主接地母线连接，保证连接牢固可靠。

7. 安装避雷针：根据设计要求，安装避雷针，保持避雷针与导体之间的导电性能良好，以有效地引导雷电放电。

8. 检验连接：完成接地装置的安装后，对连接进行检验，确保各部分连接牢固可靠。

三、施工注意事项1. 施工质量：严格按照设计要求和相关标准进行施工，确保施工质量符合规范。

2. 施工环境：施工环境应干燥、无积水，并确保地表的导电性能良好。

3. 设备保护：在进行施工时，应注意保护建筑物和设备，避免损坏。

4. 安全防护：施工人员应随时佩戴安全帽和防静电鞋等防护装备，并确保施工现场的安全。
