形位公差与测量共24页

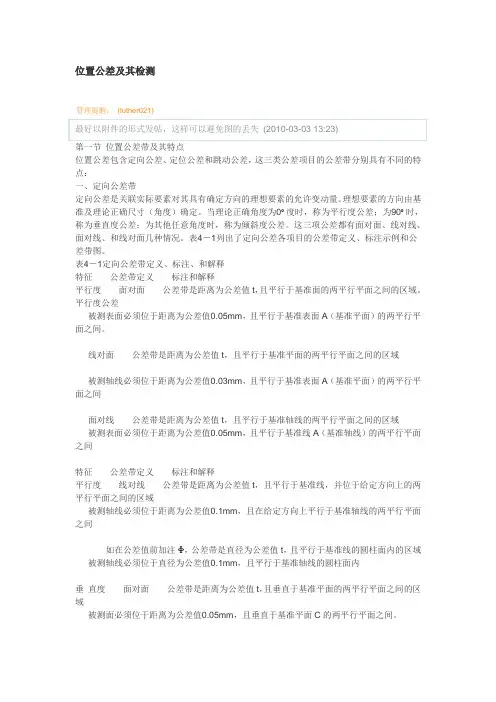

位置公差及其检测管理提醒：(luther021)最好以附件的形式发帖，这样可以避免图的丢失(2010-03-03 13:23)第一节位置公差带及其特点位置公差包含定向公差、定位公差和跳动公差，这三类公差项目的公差带分别具有不同的特点：一、定向公差带定向公差是关联实际要素对其具有确定方向的理想要素的允许变动量。

理想要素的方向由基准及理论正确尺寸（角度）确定。

当理论正确角度为0º度时，称为平行度公差；为90º时，称为垂直度公差；为其他任意角度时，称为倾斜度公差。

这三项公差都有面对面、线对线、面对线、和线对面几种情况。

表4－1列出了定向公差各项目的公差带定义、标注示例和公差带图。

表4－1定向公差带定义、标注、和解释特征公差带定义标注和解释平行度面对面公差带是距离为公差值t，且平行于基准面的两平行平面之间的区域。

平行度公差被测表面必须位于距离为公差值0.05mm，且平行于基准表面A（基准平面）的两平行平面之间。

线对面公差带是距离为公差值t，且平行于基准平面的两平行平面之间的区域被测轴线必须位于距离为公差值0.03mm，且平行于基准表面A（基准平面）的两平行平面之间面对线公差带是距离为公差值t，且平行于基准轴线的两平行平面之间的区域被测表面必须位于距离为公差值0.05mm，且平行于基准线A（基准轴线）的两平行平面之间特征公差带定义标注和解释平行度线对线公差带是距离为公差值t，且平行于基准线，并位于给定方向上的两平行平面之间的区域被测轴线必须位于距离为公差值0.1mm，且在给定方向上平行于基准轴线的两平行平面之间如在公差值前加注Φ，公差带是直径为公差值t，且平行于基准线的圆柱面内的区域被测轴线必须位于直径为公差值0.1mm，且平行于基准轴线的圆柱面内垂直度面对面公差带是距离为公差值t，且垂直于基准平面的两平行平面之间的区域被测面必须位于距离为公差值0.05mm，且垂直于基准平面C的两平行平面之间。

46
2024/7/23
第47页/共78页
1) 径向圆跳动：
❖ 注意：表盘测头应始终与 被测圆柱面接触，并与基准 轴线垂直。
当被测圆柱 面绕着基准轴线 旋转一周时，允 许指针的最大变 化范围，称为径 向圆跳动。
中心要素能不能测跳动？为什么？
思考：假设被测圆柱面绕着基准轴线转一圈指针变化范围为0.08，该圆柱面的径 向圆跳动是否合格？若是0.12呢？
2024/7/23
圆锥体轴线的标注
10
第11页/共78页
2024/7/23
4、当多个被测要素有相同的形 位公差(单项或多项)要求时，可 以从框格引出的指引线上绘制多 个指示箭头，并分别与被测要素 相连。
0.03 A-B
A
B
多要素同要求的简化标注
用同一公差带控制几个被测 要素，有共面或共线要求时， 应在公差框格上注明“共面” 或“共线”。
GB规定，在技术图样中形位公差应采用框格代号标注。无法采用框格代号标注 时，才允许在技术要求中用文字加以说明。
5
2024/7/23
第6页/共78页
标注时框格可能有2个、3个或3个以上；
标注单一要素和关联要素时分别有几个框格？
怎样正确标注？标注顺序？
水平写一定要从左往右写； 竖直要从下往上写。
6
2024/7/23
20
2024/7/23
第21页/共78页
21
2024/7/23
第22页/共78页
形状公差—单一实际要素的形状所允许的变动全量。 形状公差带—限定实际要素形状变动的区域。 四要素：形状、大小、方向、位置。
一、各项形状公差及其公差带（6种）
1. 直线度：控制直线、轴线的形状误差。

• 2.千分尺、比较仪测量 以被测圆某一截面上各直径间最大差值之半作为此截面的圆度误差 • 3.投影仪测量：投影仪测量是将被测圆的轮廓影像与绘制在投影屏上的两极限同心圆比较 • 4.三坐标测量机
• 倾斜度：百分表测量：测量时将被测零件放置在定角座上，没有合适的
定角座时，可以用放在正弦或精密转台来代替。调整被测零件，使整个被 测表面的读数差为最小，取指示表的最大值Mmax与最小示值Mmin之差作为 倾斜度误差值。即
1.圆度测量仪
•
2.三坐标测量机
• 垂直度：百分表测量：要测量零件的基准面A靠在一个已知垂直度比较好的靠铁上，比如划线
的方箱侧面，然后用百分表打在要测量的平面上，移动百分表，就可以测量出零件的垂直度。或 者把零件压在铣床的工作台面上，把百分表打在要测量的平面上，上下移动铣床，也可以测量出 零件的垂直度
• 图所示的工件，要求平面1与平面2平行。测量时，将百分表支座置于平面2上，由于此时测量基准与被测 工件的基准平面重合，故百分表的最大读数即为该两平面的平行度误差。
• (2)轴线对基准平面平行度的测量面对线间平行度的测量分两种情况:轴线对基准平面的平行度;平面对基 准轴线的平行度。典型的轴线对基准平面平行度的测量如图所示。将被测工件2的基准平面置于平板1上， 在被测孔内配以心轴3(用心轴模拟被测轴线)，然后用百分表在给定长度上的两点进行测量，其读数差值即 为孔轴线对基准平面的平行度误差
•
1.塞规测量： 塞规测量先利用一个长度较短的极限塞规测量合格后,再用直线度综合塞规测量,
由塞规通过与否判断孔轴线直线度合格与否
•
2.气动量仪测量： 气动量仪测量是将被测尺寸的变化转化成气体流动压力的变化或流量的变
化
•
3.杠杆法 ：测量时,孔管在工作台上移动,测量元件感知被测截面圆心位置的变化,并通过杠杆反

汽车制造：在汽车制造过程中形位公差与测量技术被广泛应用于车身、发动机、底盘等零部件的制造和装配。
航空航天：在航空航天领域形位公差与测量技术被用于飞机、火箭、卫星等设备的制造和装配以确保其性能和安 全性。
机械设备制造：在机械设备制造领域形位公差与测量技术被用于各种机械设备的制造和装配如机床、机器人、医 疗器械等。
直接测量法：通过测量工具直接测量工件的尺寸和形状
间接测量法：通过测量工件的位移、角度等参数来间接测量形位误差
光学测量法：利用光学仪器进行非接触测量如投影仪、光学测量仪等
激光测量法：利用激光干涉仪进行高精度测量适用于精密加工和检测
计算机辅助测量法：利用计算机软件进行数据处理和分析提高测量精度 和效率
汽车零件的尺寸和形状公差检测 汽车车身的形位公差检测 汽车轮胎的形位公差检测 汽车发动机和变速箱的形位公差检测 汽车底盘和悬挂系统的形位公差检测 汽车电子系统的形位公差检测
航空航天领域：用于飞机、卫星等设备的制造和检测 汽车制造领域：用于汽车零部件的制造和检测 机械制造领域：用于机械设备的制造和检测 电子制造领域：用于电子设备的制造和检测 建筑工程领域：用于建筑结构的制造和检测 医疗设备领域：用于医疗设备的制造和检测
满足客户需求：形位公 差与测量技术的提高有 助于满足客户的需求提 高客户满意度。
提高测量仪器的精度和稳 定性
加强测量人员的培训和技 能提升
采用先进的测量方法和技 术如激光测量、三维扫描 等
建立完善的测量管理体系 确保测量数据的准确性和 可靠性
加强与生产部门的沟通和 协作确保测量结果的及时 性和有效性
行数据处理和分析
确定测量报告：根据测量结果 编写测量报告包括测量数据、
分析结果、结论等
