不对应启动重合闸问题探讨胡庆春【摘要】对两类引起不对应启动重合闸不正常动作的情形进行详细分析，结合实际案例说明其动作原因。
并针对性的提出有效解决措施，防止重合闸不正常动作，提高了电力系统运行可靠性。
【期刊名称】《电力大数据》【年(卷),期】2017(020)010【总页数】4页(P42-44,68)【关键词】重合闸;不对应启动;不正常动作【作者】胡庆春【作者单位】深圳供电局有限公司,广东深圳518020【正文语种】中文【中图分类】TM77为提高电力系统可靠性，架空线路多配置自动重合闸，在系统出现瞬时性故障切除后经一定延时将线路投入运行。
目前，重合闸启动方式主要分为两种，一种是保护动作启动重合闸，一种是可经用户选择的开关位置不对应启动重合闸[1,2]。
对于位置不对应启动重合闸方式，主要是利用操作箱TWJ位置启动重合闸，在某些特殊情况时可能造成重合闸不正常动作。
在永久性故障情况下，断路器不正常重合，将会对电网稳定造成冲击甚至造成断路器爆炸，影响电网运行安全。
本文对断路器不正常重合的两类情况进行分析，提出有效的解决方案。
线路保护重合闸充电及动作逻辑各设备厂家虽略有不同，但大同小异。
以南瑞继保RCS-931B 线路保护重合闸为例，其充电逻辑框图如图1所示。
如图所示，重合闸投入且保护未启动情况下，无其他闭锁重合闸以及压力低闭锁重合闸开入，无TV断线、无三相TWJ，经过一定延时重合闸充电完成[3]。
图2所示为断路器分合闸回路简图，图中ZK为断路器汇控柜“远方/就地”方式切换把手辅助节点，CK为开关机构储能完成节点。
当汇控柜开关“就地/远方”把手ZK在就地时，ZK节点1-2、7-8导通，节点3-4、5-6断开。
操作箱跳闸位置监视继电器接入合闸回路监视合闸回路完整性。
开关在任意位置时，ZK把手切换到“就地”位置，操作箱跳位监视与合位监视回路均被断开，三相TWJ与HWJ均为0，操作箱报“控制回路断线”。
此情况下，若保护正常运行，无闭重开入及TV断线，经重合闸充电时间延时重合闸可完成充电。

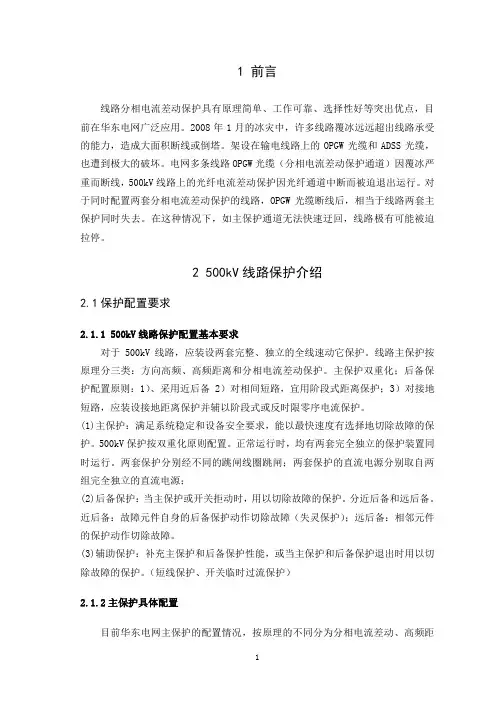

1 前言线路分相电流差动保护具有原理简单、工作可靠、选择性好等突出优点，目前在华东电网广泛应用。
2008年1月的冰灾中，许多线路覆冰远远超出线路承受的能力，造成大面积断线或倒塔。
架设在输电线路上的OPGW光缆和ADSS光缆，也遭到极大的破坏。
电网多条线路OPGW光缆（分相电流差动保护通道）因覆冰严重而断线，500kV线路上的光纤电流差动保护因光纤通道中断而被迫退出运行。
对于同时配置两套分相电流差动保护的线路，OPGW光缆断线后，相当于线路两套主保护同时失去。
在这种情况下，如主保护通道无法快速迂回，线路极有可能被迫拉停。
2 500kV线路保护介绍2.1保护配置要求2.1.1 500kV线路保护配置基本要求对于500kV线路，应装设两套完整、独立的全线速动它保护。
线路主保护按原理分三类：方向高频、高频距离和分相电流差动保护。
主保护双重化；后备保护配置原则：1）、采用近后备 2）对相间短路，宜用阶段式距离保护；3）对接地短路，应装设接地距离保护并辅以阶段式或反时限零序电流保护。
(1)主保护：满足系统稳定和设备安全要求，能以最快速度有选择地切除故障的保护。
500kV保护按双重化原则配置。
正常运行时，均有两套完全独立的保护装置同时运行。
两套保护分别经不同的跳闸线圈跳闸；两套保护的直流电源分别取自两组完全独立的直流电源；(2)后备保护：当主保护或开关拒动时，用以切除故障的保护。
分近后备和远后备。
近后备：故障元件自身的后备保护动作切除故障（失灵保护）；远后备：相邻元件的保护动作切除故障。
(3)辅助保护：补充主保护和后备保护性能，或当主保护和后备保护退出时用以切除故障的保护。
（短线保护、开关临时过流保护）2.1.2主保护具体配置目前华东电网主保护的配置情况，按原理的不同分为分相电流差动、高频距离、方向高频。
(1)分相电流差动主要有以下型号：ABB : REL561 南京南瑞: RCS-931D(M)；国电南自：PSL603；四方：CSC 103A；例如： REL561线路保护以分相电流差动作为主保护，以三段式接地距离和相间距离保护、反时限零序方向过流保护作为后备保护。
继电保护通用技术规范(2018年试行版)-标准化文件发布号：（9456-EUATWK-MWUB-WUNN-INNUL-DDQTY-KII继电保护通用技术规范（2018年试行版）General specification for power system protectionQ/CSG目录中国南方电网有限责任公司企业标准前言 (III)1 范围 (1)2 规范性引用文件 (1)3 术语和定义 (2)4 缩略语 (3)5 总则 (4)6 装置技术要求 (4)7 屏柜要求 (23)8 直流电源配置技术原则 (27)9 二次回路及抗干扰技术要求 (29)10 试验方法 (32)11 检验规则 (36)12 标志、包装、运输和贮存 (38)13 其他 (39)14 与相关标准的衔接 (39)附录A （资料性附录）保护定值信息文件化规范 (43)附录B （资料性附录）保护档案文件化规范 (64)附录C （资料性附录）保护状态信息文件化规范 (71)附录D （资料性附录）保护告警信息文件化规范 (78)附录E （资料性附录）网络压力测试方案 (89)附录F （资料性附录）IED物理端口描述及站控层双网配置示例 (96)附录G （资料性附录）装置对外通讯映射目录汇总 (100)附录H （资料性附录）文件化信息点汇总 (104)中国南方电网有限责任公司发布前言本技术规范遵循《南方电网电力装备技术导则》（Q/CSG 1203005-2015）规定的技术原则，根据GB/T 1.1-2009相关规则编制。
本规范旨在通过规范南方电网10kV~500kV线路及辅助保护、断路器保护、T区（短引线）保护、母线保护、变压器保护、高压并联电抗器保护、低压补偿装置保护、发电机保护、智能录波器（故障录波装置）、行波测距、智能终端等装置的通用技术条件、基本要求，提高继电保护设备的标准化水平，为继电保护的制造、设计、运行、管理和维护工作提供有利条件，提升继电保护运行、管理水平。
