习题库_第二章_极限与配合

  • 格式：doc
  • 大小：168.00 KB
  • 文档页数：13

1 第二章 极限与配合 一、判断题（正确的打√，错误的打×） 1.国家标准规定，轴只是指圆柱形的外表面。（ ） 2.过度配合可能具有间隙，也可能具有过盈。因此，过度配合可能是间隙配合，也可能是过盈配合。（ ）

3.图样标注φ30033.00mm的孔，该孔为基孔制的孔。（ ） 4.公差值越小，说明零件的精度越高。（ ） 5.孔、轴公差带的相对位置反映加工的难易程度。（ ） 6.基轴制过渡配合的孔，其下偏差必小于零。（ ） 7.从工艺和经济上考虑，应优先选用基轴制。（ ） 8.基本偏差决定公差带的位置。（ ） 9.配合公差的大小，等于相配合的孔轴公差之和。（ ） 10.某一孔或轴的直径正好加工到基本尺寸，则此孔或轴必然是合格件。（ ） 11.零件的实际尺寸越接近其基本尺寸就越好。（ ） 12.公差是极限尺寸代数差的绝对值。 （ ） 13.φ10f6、φ10f7和φ10f8的上偏差是相等的,只是它们的下偏差各不相同。（ ） 14.为了得到基轴制的配合，不一定要先加工轴，也可以先加工孔。（ ） 15.实际尺寸较大的孔与实际尺寸较小的轴相装配，就形成间隙配合。（ ） 16.若某配合的最大间隙为２０微米，配合公差为３０微米，则该配合一定是过渡配合。 （ ） 18.某基孔制配合，孔的公差为２７微米，最大间隙为１３微米，则该配合一定是过渡配合。（ ） 19．公差可以说是允许零件尺寸的最大偏差。（ ） 20．基本尺寸不同的零件，只要它们的公差值相同，就可以说明它们的精度要求相同。（ ）

21．图样标注mm的轴，加工得愈靠近基本尺寸就愈精确。（ ） 22．孔的基本偏差即下偏差，轴的基本偏差即上偏差。（ ）

23．某孔要求尺寸为，今测得其实际尺寸为φ19.962mm，可以判断该孔合格。（ ） 24．未注公差尺寸即对该尺寸无公差要求。（ ） 25．单件小批生产的配合零件，可以实行”配作”，虽没有互换性，但仍是允许的。（ ） 26. φ80 H8/t7 和φ80 T8/h7的配合性质相同。（ ） 27. 某尺寸的公差越大，则尺寸精度越低。（ ）

28. Φ30 相当于 Φ30.028。（ ） 29. 某一配合，其配合公差等于孔与轴的尺寸公差之和。（ ） 30. 最大实体尺寸是孔和轴的最大极限尺寸的总称。（ ） 31. 公差值可以是正的或负的。 （ ） 32. 实际尺寸等于基本尺寸的零件必定合格。（ ） 33. 实际尺寸是客观存在的，它就是真值。（ ） 34. 若已知φ30f7的基本偏差为-0.02mm，则φ30F8的基本偏差一定是+0.02 mm。（ ） 2

35. 公差带相对于零线的位置，是用基本偏差来确定的。（ ） 36. 配合公差主要是反映配合的松紧。（ ） 37. 过渡配合的孔，轴公差带一定互相重叠。 （ ） 38. 一光滑轴与多孔配合，其配合性质不同时，应当选用基孔制配合。（ ） 39. 基孔制配合要求孔的精度高，基轴制配合要求轴的精度高。（ ） 40. 优先选用基孔制是因为孔难加工，所以应先加工孔、后加工轴。（ ） 41. 工作时，若孔的工作温度高于轴的温度，对于过盈配合则应增大其过盈量。 （ ） 42. 配合公差的数值愈小，则相互配合的孔、轴的公差等级愈高。（ ） 43．孔、轴配合为φ40H9／n9，可以判断是过渡配合。（ ） 44．配合H7/g6比H7/s6要紧。（ ） 45．孔、轴公差带的相对位置反映加工的难易程度。（ ） 46．最小间隙为零的配合与最小过盈等于零的配合，二者实质相同。（ ） 47．从制造角度讲，基孔制的特点就是先加工孔，基轴制的特点就是先加工轴。（ ） 48．工作时孔温高于轴温，设计时配合的过盈量应加大。（ ） 49．基本偏差a～h与基准孔构成间隙配合，其中h配合最松。（ ） 50．有相对运动的配合应选用间隙配合，无相对运动的配合均选用过盈配合。（ ） 二. 单项选择题: 1. 相互结合的孔和轴的精度决定了_____。 Ａ、配合精度的高 Ｂ、配合的松紧程 Ｃ、配合的性质 2. 实际尺寸是具体零件上_____尺寸的测得值。 Ａ、某一位置的 Ｂ、整个表面的 Ｃ、部分表面的 3. 作用尺寸是存在于_____，某一实际轴或孔的作用尺寸是唯一的。 Ａ、实际轴或孔上的理想参数 Ｂ、理想轴或孔上的实际参数 Ｃ、实际轴或孔上的实际参数 Ｄ、理想轴或孔上的理想参数 4. _____最大实体尺寸是控制其作用尺寸的。 Ａ、孔和轴的 Ｂ、孔的 Ｃ、轴的 5. _____最小实体尺寸是控制其实际尺寸的。 Ａ、孔和轴的 Ｂ、孔的 Ｃ、轴的 6. _______是表示过渡配合松紧变化程度的特征值，设计时应根据零件的使用 要求来规定这两个极限值。 Ａ、间隙和最大过盈 Ｂ、最大间隙和最小过盈 Ｃ、最大过盈和最小间隙 7. 配合公差带相对于零线的位置取决于_____的大小。 Ａ、极限间隙或极限过盈 Ｂ、极限间隙 Ｃ、极限过盈 8. 基孔制是基本偏差为一定孔的公差带，与不同_____轴的公差带形成各种配 合的一种制度。 Ａ、基本偏差的 Ｂ、基本尺寸的 Ｃ、实际偏差的 9. 在计算标准公差值时，各尺寸段内所有基本尺寸的计算值是用各尺寸段的_____•作为该段内所有基本尺寸来计算值的。 Ａ、首尾两个尺寸的几何平均值 Ｂ、所有尺寸的算术平均值 Ｃ、所有尺寸的几何平均值 Ｄ、首尾两个尺寸的算术平均值 10. 设置基本偏差的目的是将_____加以标准化，以满足各种配合性质的需要。 Ａ、公差带相对于零线的位置 Ｂ、公差带的大小 Ｃ、各种配合 3

11．公差与配合标准的应用主要解决＿＿。 A．公差等级。 B．基本偏差。 C．配合性质。 D．配合基准制． 12. 公差与配合标准的应用，主要是对配合的种类，基准制和公差等级进行合理的选择。选择的顺序应该是：_____。 Ａ、基准制、公差等级、配合种类 Ｂ、配合种类、基准制、公差等级 Ｃ、公差等级、基准制、配合种类 Ｄ、公差等级、配合种类、基 13. _____为一定的轴的公差带，与不同基本偏差的孔的公差带形成各种配合的 一种制度。 Ａ、基轴制是实际偏差 Ｂ、基轴制是基本偏差 Ｃ、基孔制是实际偏差 Ｄ、基孔制是基本偏差 14．下列配合代号标注错误的是--。 A．φ60H7/r6 B．φ60H8／k7 C．φ60h7／D8 D．φ60H9／f9 15．下列孔轴配合中选用不当的有＿＿。 A．H8／u8 B．H6／g5 C．G6／h7 D．H5／a5 16．决定配合公差带大小和位置的有＿＿。 A．标准公差 B．基本偏差 C．配合公差 D．孔轴公差之和 17．下列配合中，配合公差最小的是＿＿。 A．φ30H7／g6 B．φ30H8／g7 C．φ30H7／u6 D．φ100H7／g6 18. 配合是_____相同的孔与轴的结合。 Ａ、基本尺寸 Ｂ、实际尺寸 Ｃ、作用尺寸 Ｄ、实效尺寸 19. 配合公差带位于配合公差带图的零线下方时为_______配合。 Ａ、过盈 Ｂ、过渡 Ｃ、间隙 20．下列论述中正确的有＿＿。 A．对于轴的基本偏差，从a～h为上偏差es，且为负值或零。 B．对于轴，从j～z孔基本偏差均为下偏差，且为正值。 C．基本偏差的数值与公差等级均无关。 D．与基准轴配合的孔，A～H为间隙配合，P～ZC为过盈配合。 21. 标准公差值与_____有关。 4

Ａ、基本尺寸和公差等级 Ｂ、基本尺寸和基本偏差 Ｃ、公差等级和配合性质 Ｄ、基本偏差和配合性质 22. 对于实际的孔和轴，用最大实体尺寸限制其_____，使配合结果不至于超过 预定的_____。 Ａ、作用尺寸，最紧程度 Ｂ、实际尺寸，最紧程度 Ｃ、实际尺寸，最松程度 Ｄ、作用尺寸，最松程度 23. 对于实际的孔或轴，用_____限制其实际尺寸，使配合结果不至于超过预定 的_____。 Ａ、最小实体尺寸，最松程度 Ｂ、最小实体尺寸，最紧程度 Ｃ、最大实体尺寸，最紧程度 Ｄ、最大实体尺寸，最松程序 24. 基本偏差代号为Ｐ（ｐ）的公差带与基准件的公差带可形成_____。 Ａ、过渡或过盈配合 Ｂ、过渡配合 Ｃ、过盈配合 Ｄ、间隙配合 25. 在光滑圆柱体配合中，基准制的选择_____。 Ａ、不考虑使用要求 Ｂ、主要从使用要求上考虑 Ｃ、就是根据使用要求进行选择 26. 最大实体尺寸是_____的统称。 Ａ、孔的最小极限尺寸和轴的最小极限尺寸 Ｂ、孔的最大极限尺寸和轴的最大极限尺寸 Ｃ、轴的最小极限尺寸和孔的最大极限尺寸 Ｄ、轴的最大极限尺寸和孔的最小极限尺寸 27. 从加工过程看，零件尺寸进入公差范围的“起始尺寸”是_____。 Ａ、最大极限尺寸 Ｂ、最大实体尺寸 Ｃ、最小极限尺寸 Ｄ、最小实体尺寸 28. 从加工过程看，零件尺寸的“终止尺寸”是_____。 Ａ、最大极限尺寸 Ｂ、最大实体尺寸 Ｃ、最小极限尺寸 Ｄ、最小实体尺寸 29. 从使用寿命看，机器使用寿命较长，孔、轴的尺寸为_____。 Ａ、最大极限尺寸 Ｂ、最大实体尺寸 Ｃ、最小极限尺寸 Ｄ、最小实体尺寸 30. 比较相同尺寸的精度，取决于_____。 Ａ、偏差值的大 Ｂ、公差值的大小 Ｃ、基本偏差值的大小 31. 比较不同尺寸的精度，取决于_____。 Ａ、公差值的大小 Ｂ、公差单位数的大小 Ｃ、公差等级系数的大小 Ｄ、基本偏差值的大小 32. 配合精度高，表明_____。 Ａ、Ｘ或Ｙ值小 Ｂ、轴的公差值大于孔的公差值 Ｃ、轴的公差值小于孔的公差值 Ｄ、轴、孔公差值之和小 三. 填空题:

1. 极限偏差的数值可能为_________________________________•，公差的数值 是______________________________值。 2. 配合是指_________________________相同的孔和轴___________________

合集下载

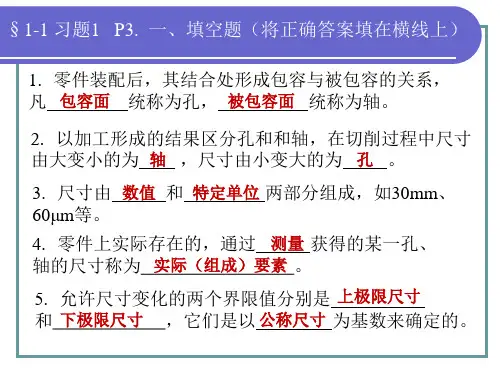

极限与配合§1-1 习题

极限与配合§1-1 习题


A. 必须标出零值
B. 不用标出零值
C. 标出零值或不标出零值皆可 D. 视具体情况而定
§1-1 习题13 P5－6. 三、单项选择题 （在选项中选择一个正确答案，将其序号填在括号内）
7. 实际偏差是（ C）。
A. 设计时确定的 C. 通过测量、计算得到的
B. 直接测量得到的 D. 上极限尺寸与下极限
10. 零件的 实际（组成）要素 减其公称尺寸所得的 代数差 为实际偏差，当实际偏差在 上极限偏差 和 下极限偏差 之间时，尺寸合格。
11. 尺寸公差是尺寸的允许 变动量 ，因此公差值前 不能有 “+”或“－”号 。
12. 在公差带图中，表示公称尺寸的一条直线称为 零线 ，在此直线以上的偏差为 正偏差 ，在此 以下的偏差为 负偏差 。
4. 极限偏差是（ A）。
A. 设计时确定的 B. 加工后测量得到的 C. 实际（组成）要素减公称尺寸的代数差 D. 上极限尺寸与下极限尺寸之差
5. 下极限尺寸减去其公称尺寸所得的代数差是（ B）
A. 上极限偏差 C. 基本偏差
B. 下极限偏差 D. 实际偏差
6. 当上极限偏差或下极限偏差为零值时（ A ）
§1-1 习题20 P8. 五、简答题
3. 配合分哪几类？各类配合中其孔、轴的公差带 的相互位置是怎样的？
答：配合分为间隙配合、过盈配合和过渡配合三种。
间隙配合中，孔的公差带在轴的公差带之上；过盈
配合中，孔的公差带在轴的公差带之下。过渡配合
中，孔的公差带与轴的公差带相互交叠。
4. 什么是配合公差？试写出几种配合公差的计算式。
7. 某尺寸的上极限尺寸一定大于下极限尺寸。 （ √ ）
8. 由于上极限尺寸一定大于下极限尺寸，且偏差 可正可负，因而一般情况下，上极限尺寸为正值，（ × ） 下极限尺寸为负值。 9. 合格尺寸的实际偏差一定在两极限偏差（即上 （ √ ） 极限偏差和下极限偏差）之间

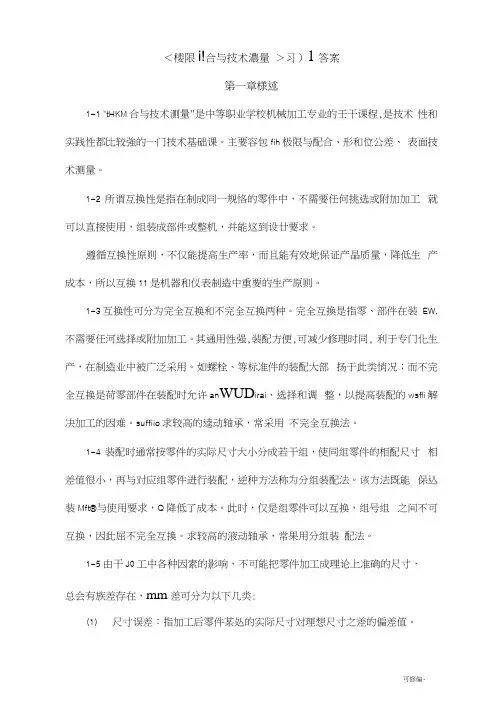

极限配合及技术测量习题答案

极限配合及技术测量习题答案

＜楼限i!合与技术濃量＞习）1答案第一章様述1-1 "tHKM合与技术测量"是中等职业学校机械加工专业的壬干课程,是技术性和实践性都比较強的一门技术基础课。

主要容包fih极限与配合、形和位公差、表面技术测量。

1-2所谓互换性是指在制成同一规恪的零件中，不需要任何挑选或附加加工就可以直接使用，组装成部件或整机，并能这到设廿要求。

遵循互换性原则，不仅能提高生产率，而且能有效地保证产晶质量，降低生产成本，所以互换11是机器和仪表制造中重要的生产原则。

1-3互换性可分为完全互换和不完全互换两种。

完全互換是指零、部件在装EW,不需要任河选择或附加加工。

其通用性强,装配方便,可减少修理时同, 利于专门化生产，在制造业中被广泛采用。

如螺栓、等标准件的装配大部扬于此类悄况；而不完全互换是荷零部件在装配时允许an WUD irai、选择和调整，以提高装配的wsfli解决加工的因难。

suffiio求较高的逵动轴承，常采用不完全互换法。

1-4装配时通常按零件的实际尺寸大小分成若干组，使同组零件的相配尺寸相差值很小，再与对应组零件进行装配，逆种方法称为分组装配法。

该方法既能保込装Mft®与使用要求，Q降低了成本。

此时，仅是组零件可以互换，组号组之间不可互换，因此屈不完全互换。

求较高的液动轴承，常果用分组装配法。

1-5由干J0工中各种因素的影响，不可能把零件加工成理论上准确的尺寸，总会有族差存在，mm差可分为以下几类:(1)尺寸误差：指加工后零件某处的实际尺寸对理想尺寸之差的偏差值。

如图址上标注的尺寸为30mm, HUI后的尺寸为29.98mm，则尺寸淚差为0.02mm。

(2)形状误差：岳加工后零件上实际的线或面对理想形状的偏差值。

如轴的横截面为冏形，加工后实际形状为Iffi冏形，这就是形状误差。

(3)位置淚差：指实际零件形体上的点、线、面对各自要求的理想方向和3?BE置的偏差量。

理想方向fliss位置荷几何总义上的绝对平行、垂直、同轴及冕对准确的角度和位置关系。

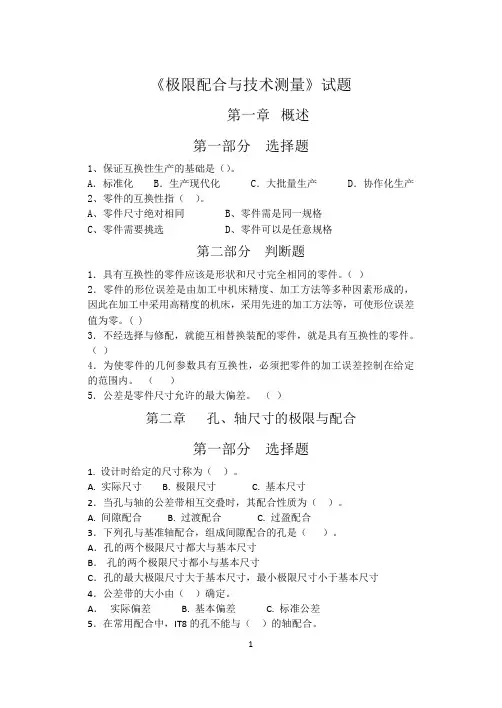

11级极限配合与技术测量试题及答案

11级极限配合与技术测量试题及答案

《极限配合与技术测量》试题第一章概述第一部分选择题1、保证互换性生产的基础是（）。

A．标准化 B．生产现代化 C．大批量生产 D．协作化生产2、零件的互换性指（）。

A、零件尺寸绝对相同B、零件需是同一规格C、零件需要挑选D、零件可以是任意规格第二部分判断题1．具有互换性的零件应该是形状和尺寸完全相同的零件。

（）2．零件的形位误差是由加工中机床精度、加工方法等多种因素形成的，因此在加工中采用高精度的机床，采用先进的加工方法等，可使形位误差值为零。

( )3．不经选择与修配，就能互相替换装配的零件，就是具有互换性的零件。

（）4．为使零件的几何参数具有互换性，必须把零件的加工误差控制在给定的范围内。

（）5．公差是零件尺寸允许的最大偏差。

（）第二章孔、轴尺寸的极限与配合第一部分选择题1. 设计时给定的尺寸称为（）。

A. 实际尺寸B. 极限尺寸C. 基本尺寸2．当孔与轴的公差带相互交叠时，其配合性质为（）。

A. 间隙配合B. 过渡配合C. 过盈配合3．下列孔与基准轴配合，组成间隙配合的孔是（）。

A．孔的两个极限尺寸都大与基本尺寸B．孔的两个极限尺寸都小与基本尺寸C．孔的最大极限尺寸大于基本尺寸，最小极限尺寸小于基本尺寸4．公差带的大小由（）确定。

A．实际偏差 B. 基本偏差 C. 标准公差5．在常用配合中，IT8的孔不能与（）的轴配合。

A．高一级 B. 低一级 C. 同级6．最小极限尺寸减去其基本尺寸所得的代数差叫（）。

A．实际偏差 B. 上偏差 C. 下偏差7．基本偏差是（）。

A．上偏差B．下偏差C．上偏差和下偏差D．上偏差或下偏差8．一般配合尺寸的公差等级范围大致为（）。

A.IT1～IT7;B.IT2～IT5;C.IT5～IT13;D.IT8～IT149.基本偏差为m的轴的公差带与基准孔H的公差带形成（）。

A.间隙配合;B.过盈配合;C.过渡配合;D.过渡配合或过盈配合10.选择配合时，如果孔和轴之间有相对滑动，应选用( )A.间隙配合B.过盈配合C.过渡配合D.以上三种配合均有可能选用11.最大极限尺寸减去其基本尺寸所得的代数差为（）A．下偏差 B.上偏差C．基本偏差 D.实际偏差12. 尺寸公差带图的零线表示（）A．最大极限尺寸 B.基本尺寸C．最小极限尺寸 D.实际尺寸13. 当孔的最小极限尺寸与轴的最大极限尺寸之代数差为负值时，此代数差称为（）A. 最大间隙B.最小间隙C.最大过盈D.最小过盈14相互结合的孔和轴的精度决定了（）。

互换性 第2章习题答案

互换性 第2章习题答案

第二章 孔、轴极限与配合思考题与习题答案2-1题解：（1）由题已知m m 039.0ES += m m 002.0+=es 0mm EI = m m 002.0-=ei 又由D D ES up -= d d up -=esD D EI low -= d d low -=eim m 50d D ==∴50.039mm D ES D up =+= mm 002.50d es d up =+= 50m m D EI D low =+= mm 977.49d ei d low =+= 由极限偏差作公差图，如图：（2）()[]mm 062.0mm 023.0039.0ei -ES d D X low up m ax +=--+==-= ()mm 002.0mm 002.00es -ES d D Y up low m ax -=-==-= ∴该配合为过渡配合2-2题已知：公称尺寸150Φmm ，090.0X m ax +=mm ，018.0X m in +=mm 求： 此配合解： ①没有特殊要求，取基孔制②根据公式s h m in m ax f T T X -X T +==得072.0018.0090.0T T s h =-=+mm查表2-1可知，公称尺寸为150Φ时，0.040IT7=,025.0IT6=mm 高精度等级时，孔应比轴低一级。

所以取孔为IT7，轴为IT6， 由于是基孔制，则0EI =,根据EI -ES T h =， 则0.04000.040EI T ES h +=+=+=mm ③确定轴的基本偏差因为es -EI X m in =，所以初步得到轴的基本偏差018.0X es m in -=-=mm 查表2-3可知，当公称尺寸为150Φmm 时，轴的基本偏差为g 时，014.0es -=，与初步得到轴的基本偏差较为接近。

根据ei es T s -=，可得 s T es ei -==-0.014-0.025=0.039所以，孔轴的配合为()()014.0039.0040.006g H7150--+Φ2-3题已知：公称尺寸25Φmm ，086.0X m ax +=mm ，023.0X m in +=mm 求： 孔、轴公差等级及基孔制和基轴制时的配合。
