对光盘注塑模具冷却系统的研究与设计

注塑模大赛模具冷却系统优化设计及分析随着注塑技术的迅速发展，注塑成型已成为现代工业制造的主流生产方式。

在注塑加工过程中，模具的冷却系统对成型产品的质量和生产效率具有非常重要的影响。

为了提高注塑成型的质量和生产效率，本文对注塑模的冷却系统进行了优化设计和分析。

首先介绍了注塑模的冷却系统的基本原理和流程，然后分析了现有注塑模冷却系统的不足之处。

最后，提出了优化设计方案，并对其进行了仿真分析和实验验证。

1.注塑模的冷却系统原理和流程注塑成型过程中，塑料熔融后注入模具中，经过一定时间的冷却后形成所需的产品形状。

冷却过程中，模具内部的温度分布对成型品质和生产效率具有重要的影响。

注塑模的冷却系统主要由水管、水口、流量调节器等组成。

水管用于输送冷却水，水口控制冷却水的进出口，流量调节器用于调节水流速度和水量。

当塑料进入模腔后，冷却水开始流动，将模内的热量带走，使塑料迅速冷却固化。

冷却水流经模腔后，在流量调节器的控制下，经过热交换器将其从模具中带走，经过冷却处理后再回到冷却系统中循环利用。

2.现有注塑模冷却系统的不足之处传统的注塑模冷却系统设计中，通常只考虑了冷却水的流量和水温，而忽略了冷却系统的布局和设计。

因此，在实际生产中，冷却系统的效果并不能达到最佳水平，存在如下几个不足之处：（1）水路长度过长，导致冷却效果不佳。

（2）冷却水流经过程中的阻力较大，降低了水流速度和水流量，导致冷却效果不佳。

（3）冷却水的流量和流速受限，不能根据实际生产需要进行调节和控制。

（4）冷却水的温度不能及时调整和控制，影响了注塑成型的质量和生产效率。

为了改进现有注塑模冷却系统的不足之处，提高成型品质和生产效率，本文展开了以下优化设计方案：（1）将冷却系统的布局重新设计，使水路长度更短，防止死角和死水区的形成。

（2）在冷却水流经过程中增加涡流器、扰流板等辅助装置，减小水路阻力，提高水流速度和水流量。

（3）在冷却系统中增加温度控制装置，实现冷却水温度的自动调整和控制。

注塑模冷却系统设计原则及结构形式⼀、模具冷却系统设计原则为了提⾼⽣产率，保证制品质量，模具冷却系统设计以保证塑件均匀冷却为基本原则。

具体设计时注意以下⼏点：①冷却⽔孔数量尽量多、尺⼨尽量⼤型腔表⾯的温度与冷却⽔孔的⼤⼩、疏密关系密切。

冷却⽔孔孔径⼤、孔间距⼩，型腔表⾯温度均匀，如图3-9-3所⽰。

②冷却⽔孔⾄型腔表⾯距离要适宜孔壁离型腔的距离要适宜，⼀般⼤于10mm，常⽤12~15mm。

太近，型腔表⾯温度不均匀，参见图3-9-3d ；太远，热阻⼤，冷却效率低。

当塑件壁厚均匀时，各处冷却⽔孔与型腔表⾯的距离最好相同，如图3-9-4，a⽐b好。

当塑件壁厚不均匀时，厚壁处冷却⽔通道要适当靠近型腔，如图3-9-4，c⽐d好。

③⽔料并⾏，强化浇⼝处的冷却成型时⾼温的塑料熔体由浇⼝充⼊型腔，浇⼝附近模温较⾼、料流末端温度较低。

将冷却⽔⼊⼝设在浇⼝附近，使冷却⽔总体流向与型腔内物料流向趋于相同（⽔料并⾏），冷却⽐较均匀。

④⼊⽔与出⽔的温差不可过⼤如果⼊⽔温度和出⽔温度差别太⼤，会使模具的温度分布不均。

为取得整个制品⼤致相同的冷却速度，需合理设置冷却⽔通道的排列形式，减⼩⼊出⽔温差。

如图3-9-6，a形式会使⼊⽔与出⽔的温差⼤，b形式相对较好。

⑤冷却⽔孔布置要合理冷却⽔通道尽可能按照型腔形状布置，塑件的形状不同，冷却⽔道位置也不同，例如：图3-9-9：扁平塑件，侧⾯进浇。

动定模均距型腔等距离钻孔。

图3-9-10 ：浅壳类塑件定模钻孔、动模组合型芯铣槽。

图3-9-11：中等深度壳类塑件。

凹模距型腔等距离钻孔，凸模钻斜孔得到和塑件形状类似的回路。

图3.9 1：深腔制品。

凸凹模均采⽤组合式，车螺旋槽冷却，从中⼼进⽔，在端⾯（浇⼝处）冷却后沿环绕成型零件的螺旋形⽔道顺序流出模具。

⑥冷却⽔道要便于加⼯装配冷却⽔道结构设计必须注意其加⼯⼯艺性，要易于加⼯制造，尽量采⽤钻孔等简单加⼯⼯艺。

对于镶装组合式冷却⽔道还要注意⽔路密封，防⽌冷却⽔漏⼊型腔造成型腔锈蚀。

注塑模大赛模具冷却系统优化设计及分析引言在注塑模具制造行业中，模具冷却系统的设计和优化对于模具的使用寿命和产品质量有着非常重要的影响。

冷却系统的设计不仅影响着产品的成型质量，还直接影响着生产效率和能耗。

对模具冷却系统进行优化设计和分析显得尤为重要。

本文将针对注塑模大赛中的模具冷却系统进行优化设计及分析，从而提高模具的使用寿命和产品的质量。

一、冷却系统的现状分析目前在注塑模具制造中，常见的冷却系统包括水冷却和油冷却两种方式。

其中水冷却是较为常见的一种方式，它通过循环水冷却来降低模具的温度，从而提高产品的成型质量和生产效率。

目前存在着一些问题需要解决：1. 冷却水温度不稳定：冷却水温度的稳定性对于模具的使用寿命和产品质量具有非常重要的影响。

目前一些冷却系统存在水温波动较大的问题，需要进一步优化。

2. 冷却水流速不均匀：在模具结构复杂的情况下，冷却水的流速分布不均匀，导致部分部位的温度较高，影响了产品的成型质量。

3. 冷却系统能耗较高：传统的冷却系统中，水泵的能耗较高，提高了生产成本，需要降低能耗，并提高能源利用效率。

以上问题的存在，导致了模具的使用寿命短、生产效率低和能耗高的情况，需要进行优化设计和分析。

二、冷却系统的优化设计1. 优化冷却水供应系统：为了解决冷却水温度不稳定的问题，需要对冷却水供应系统进行优化设计。

可以考虑设置温控阀门及温度传感器，实现对冷却水温度的精确控制。

可以考虑增加水箱的容量，提高冷却水的储备量，从而提高冷却水的稳定性。

2. 优化冷却水流通路径：针对冷却水流速不均匀的问题，可以对模具内部的冷却水通道进行优化设计。

通过调整通道的结构和布局，实现冷却水的均匀流通，提高冷却效果。

可以考虑利用CAD/CAE技术进行模拟分析，优化冷却水通道的设计，从而提高冷却效果。

3. 优化冷却系统的能耗：为了降低冷却系统的能耗，可以考虑使用高效节能的水泵，并通过优化管道布局和阀门设置，降低系统的压力损失。

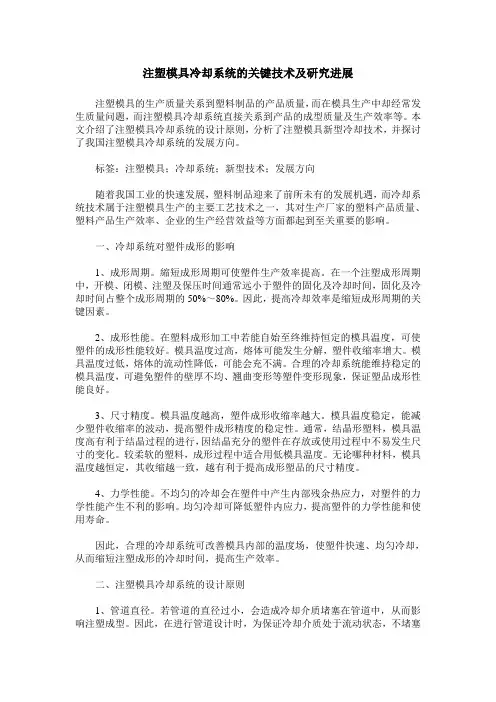

注塑模具冷却系统的关键技术及研究进展注塑模具的生产质量关系到塑料制品的产品质量，而在模具生产中却经常发生质量问题，而注塑模具冷却系统直接关系到产品的成型质量及生产效率等。

本文介绍了注塑模具冷却系统的设计原则，分析了注塑模具新型冷却技术，并探讨了我国注塑模具冷却系统的发展方向。

标签：注塑模具；冷却系统；新型技术；发展方向随着我国工业的快速发展，塑料制品迎来了前所未有的发展机遇，而冷却系统技术属于注塑模具生产的主要工艺技术之一，其对生产厂家的塑料产品质量、塑料产品生产效率、企业的生产经营效益等方面都起到至关重要的影响。

一、冷却系统对塑件成形的影响1、成形周期。

縮短成形周期可使塑件生产效率提高。

在一个注塑成形周期中，开模、闭模、注塑及保压时间通常远小于塑件的固化及冷却时间，固化及冷却时间占整个成形周期的50%～80%。

因此，提高冷却效率是缩短成形周期的关键因素。

2、成形性能。

在塑料成形加工中若能自始至终维持恒定的模具温度，可使塑件的成形性能较好。

模具温度过高，熔体可能发生分解，塑件收缩率增大。

模具温度过低，熔体的流动性降低，可能会充不满。

合理的冷却系统能维持稳定的模具温度，可避免塑件的壁厚不均、翘曲变形等塑件变形现象，保证塑品成形性能良好。

3、尺寸精度。

模具温度越高，塑件成形收缩率越大。

模具温度稳定，能减少塑件收缩率的波动，提高塑件成形精度的稳定性。

通常，结晶形塑料，模具温度高有利于结晶过程的进行，因结晶充分的塑件在存放或使用过程中不易发生尺寸的变化。

较柔软的塑料，成形过程中适合用低模具温度。

无论哪种材料，模具温度越恒定，其收缩越一致，越有利于提高成形塑品的尺寸精度。

4、力学性能。

不均匀的冷却会在塑件中产生内部残余热应力，对塑件的力学性能产生不利的影响。

均匀冷却可降低塑件内应力，提高塑件的力学性能和使用寿命。

因此，合理的冷却系统可改善模具内部的温度场，使塑件快速、均匀冷却，从而缩短注塑成形的冷却时间，提高生产效率。
