下载文档原格式
《热轧带钢氧化铁皮控制技术的研究》1. 引言热轧带钢生产过程中，氧化铁皮的形成是一个不可避免的问题。
氧化铁皮的存在会影响带钢的表面质量和机械性能，因此如何有效控制氧化铁皮的形成成为热轧带钢生产中的一项关键技术。
本文将围绕热轧带钢氧化铁皮控制技术展开深入探讨。
2. 概述热轧带钢氧化铁皮的形成原因在热轧带钢生产中，氧化铁皮主要是由于带钢表面与空气中的氧气发生化学反应而产生的。
而在热轧过程中，高温、高速和严苛的工艺条件下，带钢表面氧化的速度会进一步加快，导致氧化铁皮的形成。
3. 热轧带钢氧化铁皮的影响氧化铁皮的存在会导致带钢表面出现细小凹坑，降低带钢的表面质量。
氧化铁皮还会对带钢的成形加工和表面涂层造成不利影响，进而影响带钢的整体机械性能。
4. 热轧带钢氧化铁皮控制技术的研究为了控制热轧带钢氧化铁皮的形成，研究人员提出了多种技术方案。
其中，常用的技术包括表面处理技术、控制轧制工艺参数技术、控制炉后冷却技术等。
4.1 表面处理技术通过对带钢表面进行镀锌处理等防腐技术，可以有效避免氧化铁皮的形成。
还可以采用化学处理技术，对带钢表面进行脱油和除锈处理，从源头上控制氧化铁皮的生成。
4.2 控制轧制工艺参数技术调整热轧带钢的轧制工艺参数，如温度、速度、压下量等，可以控制带钢表面氧化的程度，进而控制氧化铁皮的生成。
4.3 控制炉后冷却技术在带钢热轧后的冷却过程中，控制冷却速度和冷却介质的温度等，可以有效控制氧化铁皮的生成，并提高带钢的表面质量。
5. 总结与展望在热轧带钢生产中，氧化铁皮的控制技术对带钢的表面质量、机械性能以及生产成本都有着重要的影响。
当前，关于热轧带钢氧化铁皮的研究还处于不断深入的阶段，未来可以进一步探讨新的技术方案，提高热轧带钢的质量和竞争力。
个人观点：在热轧带钢生产中，氧化铁皮的控制技术是一个具有挑战性和研究价值的领域。
通过不断深入的研究与实践，相信未来一定会取得更多突破，为热轧带钢生产提供更多有效的控制技术，不断提高产品质量和市场竞争力。

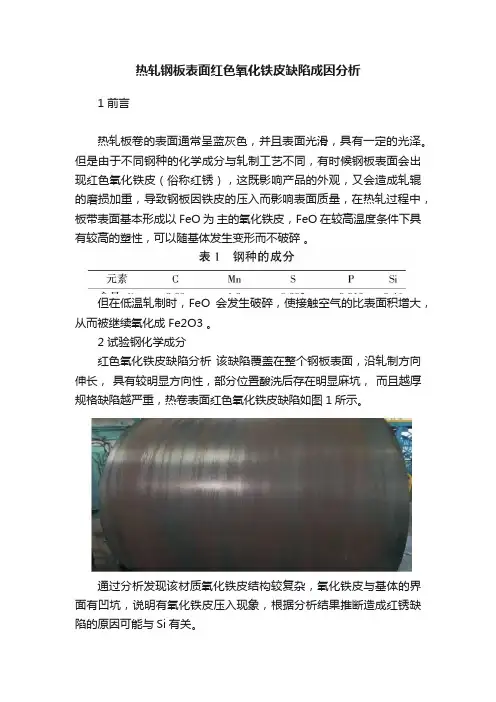

热轧钢板表面红色氧化铁皮缺陷成因分析1 前言热轧板卷的表面通常呈蓝灰色，并且表面光滑，具有一定的光泽。
但是由于不同钢种的化学成分与轧制工艺不同，有时候钢板表面会出现红色氧化铁皮（俗称红锈），这既影响产品的外观，又会造成轧辊的磨损加重，导致钢板因铁皮的压入而影响表面质量，在热轧过程中，板带表面基本形成以FeO为主的氧化铁皮，FeO在较高温度条件下具有较高的塑性，可以随基体发生变形而不破碎。
但在低温轧制时，FeO会发生破碎，使接触空气的比表面积增大，从而被继续氧化成 Fe2O3 。
2 试验钢化学成分红色氧化铁皮缺陷分析该缺陷覆盖在整个钢板表面，沿轧制方向伸长，具有较明显方向性，部分位置酸洗后存在明显麻坑，而且越厚规格缺陷越严重，热卷表面红色氧化铁皮缺陷如图1所示。
通过分析发现该材质氧化铁皮结构较复杂，氧化铁皮与基体的界面有凹坑，说明有氧化铁皮压入现象，根据分析结果推断造成红锈缺陷的原因可能与Si有关。
为进一步确认该缺陷与板坯表面质量的对应关系，对板坯进行了跟踪，通过观察发现板坯过炉除鳞后表面存在黑色斑块缺陷（如图2所示）为分析加热炉板坯“黑斑”对氧化铁皮的影响，将过炉除鳞后板坯剔除，采用扫描电镜进行板坯表面氧化铁皮分析（如图3所示），为分析造成板坯表面缺陷的原因进行了扫描电镜分析。
通过分析确定氧化铁皮种类为FeO和FeSiO4，可知红色氧化铁皮缺陷与板坯表面“黑斑” 缺陷存在对应关系，为去除该缺陷需重点控制板坯表面的黑斑。
３红色氧化皮缺陷控制措施3.1 热轧氧化铁皮形成机理氧化铁皮的形成过程是由铁和氧两种元素的扩散过程，氧由表面向铁的内部扩散，而铁则向外部扩散。
氧化反应外层氧的浓度大，铁的浓度小，生成铁的高价氧化物，内层铁的浓度大，而氧的浓度小，生成氧的低价氧化物，O2与钢的反应：3.2加热温度对红色氧化铁皮的影响根据文献要消除或减轻铸坯表面的氧化铁皮缺陷最有效的办法是提高出炉温度，使得板坯在炉后除鳞时表面温度高于FeSiO4的熔点，使其呈液态。
热轧板带钢氧化铁皮产生原因及控制分析摘要：随着我国综合国力的持续提升，各行业都得到了更好的发展，其中，汽车工业与家电行业都得到了很好的发展。
同时，对钢板表面质量也提出了更高的要求，IF钢冷压板是比较常见的一种，由于缺陷需要经过多道工序，因此最终表现形式也比较复杂，各个生产厂家，炼钢厂与轧钢厂之间，由于不清楚问题的主要原因，而出现了责任互相推卸的问题，有的企业还采取了盲目的方式，浪费了较多的人力物力与财力。
为此，本文着重分析了热轧板带钢表面氧化铁皮的成因，并在此基础上给出了相应的处理对策。
关键词：汽车工业；表面质量；热轧板；处理对策引言：经仔细分析和了解，带钢表面氧化铁皮的压入对质量会造成很大的影响，也是经常出现的问题，会造成带钢加工性能不断下降，甚至会加大材料失效问题发生的可能性与几率，因此，工作人员要对氧化铁皮缺陷产生的主要原因展开深入的分析，然后通过科学的方式，将问题得到有效的解决，从而提高产品的整体质量，节省更多的费用，为企业带来更多的经济效益。
在此基础上，本文主要对热轧板带钢氧化铁皮产生原因以及控制策略进行深入探讨。
1.炉生氧化铁皮与控制被投入到加热炉中产生的氧化铁皮被称为炉生氧化铁皮，也可以被称为一次氧化铁皮。
在大量的实验中，我们发现，氧化主要是由两种元素扩散产生的，因为它的内部含有更多的铁离子，氧很少，因此会形成更低的氧化物，而更多的是更高的氧化物。
1.1炉生氧化体的影响因素分析分析后发现，产生氧化铁的原因有四个。
钢的氧化并不是一成不变的，它会随时间的流逝，温度的上升而加速，表面的温度越高，氧化的程度就越重，实际的氧化铁的厚度就越厚。
第二，在炉中形成。
在这种高温环境下，钢铁在炉子里呆的时间越久，生成的氧化铁就越多。
第三种，则是炉中的气体影响。
根据炉膛气氛对铸坯氧化度的影响，按从重到轻的顺序排列。
炉膛中的氧化性气体有：氧，二氧化碳，水，二氧化硫等。
还原气包括一氧化碳，氢气等。
通过有效地控制空气和燃料的比例，保证了容器处于微弱的还原状态，从而有效地控制了氧化反应。

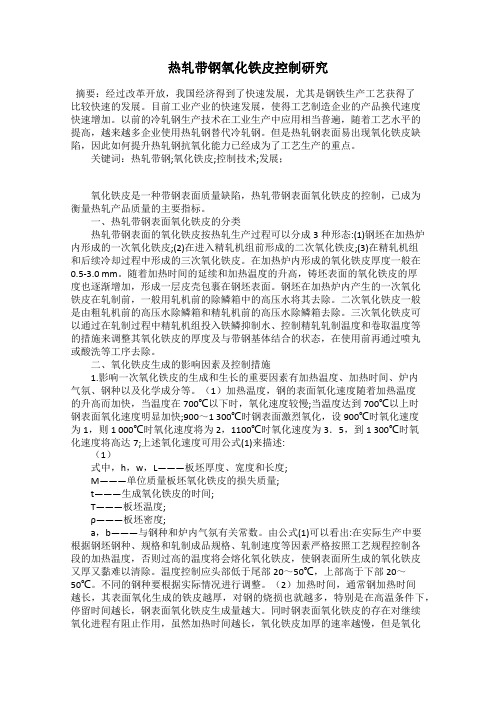

热轧带钢氧化铁皮控制研究摘要：经过改革开放，我国经济得到了快速发展，尤其是钢铁生产工艺获得了比较快速的发展。
目前工业产业的快速发展，使得工艺制造企业的产品换代速度快速增加。
以前的冷轧钢生产技术在工业生产中应用相当普遍，随着工艺水平的提高，越来越多企业使用热轧钢替代冷轧钢。
但是热轧钢表面易出现氧化铁皮缺陷，因此如何提升热轧钢抗氧化能力已经成为了工艺生产的重点。
关键词：热轧带钢;氧化铁皮;控制技术;发展；氧化铁皮是一种带钢表面质量缺陷，热轧带钢表面氧化铁皮的控制，已成为衡量热轧产品质量的主要指标。
一、热轧带钢表面氧化铁皮的分类热轧带钢表面的氧化铁皮按热轧生产过程可以分成3种形态:(1)钢坯在加热炉内形成的一次氧化铁皮;(2)在进入精轧机组前形成的二次氧化铁皮;(3)在精轧机组和后续冷却过程中形成的三次氧化铁皮。
在加热炉内形成的氧化铁皮厚度一般在0.5-3.0 mm。
随着加热时间的延续和加热温度的升高，铸坯表面的氧化铁皮的厚度也逐渐增加，形成一层皮壳包裹在钢坯表面。
钢坯在加热炉内产生的一次氧化铁皮在轧制前，一般用轧机前的除鳞箱中的高压水将其去除。
二次氧化铁皮一般是由粗轧机前的高压水除鳞箱和精轧机前的高压水除鳞箱去除。
三次氧化铁皮可以通过在轧制过程中精轧机组投入铁鳞抑制水、控制精轧轧制温度和卷取温度等的措施来调整其氧化铁皮的厚度及与带钢基体结合的状态，在使用前再通过喷丸或酸洗等工序去除。
二、氧化铁皮生成的影响因素及控制措施1.影响一次氧化铁皮的生成和生长的重要因素有加热温度、加热时间、炉内气氛、钢种以及化学成分等。
（1）加热温度，钢的表面氧化速度随着加热温度的升高而加快，当温度在700℃以下时，氧化速度较慢;当温度达到700℃以上时钢表面氧化速度明显加快;900～1 300℃时钢表面激烈氧化，设900℃时氧化速度为1，则1 000℃时氧化速度将为2，1100℃时氧化速度为3．5，到1 300℃时氧化速度将高达7;上述氧化速度可用公式(1)来描述:（1）式中，h，w，L———板坯厚度、宽度和长度;M———单位质量板坯氧化铁皮的损失质量;t———生成氧化铁皮的时间;T———板坯温度;ρ———板坯密度;a，b———与钢种和炉内气氛有关常数。
热轧氧化铁皮的成因及去除方法摘要：氧化铁皮是热轧窄带钢比较常见的问题。
其根源就是Fe充分氧化成Fe2O3的结果。
本文就主要对热轧氧化铁皮的成因和去除方法进行详细探讨。
关键词：普碳轧制窄带钢；氧化铁皮；因素；去除措施热轧板卷的表面通常呈蓝灰色，并且表面光滑，具有一定的光泽。
但是由于不同钢种的化学成分与轧制工艺不同，有时候钢板表面会出现红色氧化铁皮（俗称红锈），特别是对含硅钢，红色铁皮显得尤为严重[1]。
这既影响产品的外观，又会造成轧辊的磨损加重，以及钢板因铁皮的压入而影响表面质量。
1热轧氧化铁皮的成因高温状态下，钢中Ｓｉ元素含量越高，其产生的氧化铁皮黏性就越大，并越难以去除，因此氧化铁皮的产生与除鱗后铁皮能否彻底清除有直接关系。
热乳过程中，一次除鱗后钢板表面氧化铁皮主要为FeO。
高温度状态下FeO塑性强、不易破碎；但在低温状态排制时，FeO塑性急剧降低易发生破碎，破碎的FeO与空气接触面积增加氧化从而生成Fe2O3。
钢板卷取结束后并没有停止与氧气的氧化反应，进一步使氧化产物中的Fe2O3含量增加，最终表面的氧化铁皮变为红色。
根据热轧工艺过程，可以将板卷表面氧化铁皮可分为三类：一次氧化铁皮，二次氧化铁皮，以及三次氧化铁皮。
一次氧化铁皮为炉生氧化铁皮，即板坯在加热炉加热过程中产生的。
二次氧化铁皮是在粗除鳞后，粗轧过程中产生的。
顾名思义，三次氧化铁皮即在精除鳞后，精轧与层流冷却过程中产生。
本文介绍的是普碳轧制窄带钢的氧化铁皮，此处只考虑一次和二次氧化铁皮。
下面按照热轧的工艺过程，阐述氧化铁皮的成因及对策。
1.1一次氧化铁皮的成因普碳轧制窄带钢在热轧前，往往要在1100~1300℃加热和保温。
在此温度下，钢表面与高温炉气接触发生氧化反应，生成1~3mm厚的一次鳞[3]。
该一次鳞也称为一次氧化铁皮。
一次鳞的内部存在有较大的空穴，一次氧化铁皮为灰黑色鳞层，呈片状覆盖在钢板表面。
鳞层主要成分由磁铁矿（Fe3O4）组成。
热轧后表面氧化铁皮构成热轧是一种重要的金属材料加工工艺，可以将金属坯料加热至一定温度后，在压力的作用下通过轧制机械进行塑性变形，使其形成所需的形状和尺寸。
然而，在热轧过程中，由于金属表面与空气接触，会导致表面氧化铁皮的形成。
热轧后表面氧化铁皮的形成主要是由于金属表面与空气中的氧气发生氧化反应所致。
在高温下，金属表面的铁元素与氧气发生化学反应，生成氧化铁。
这些氧化铁颗粒会附着在金属表面，形成一层薄薄的氧化铁皮。
氧化铁皮的形成对于热轧后的金属材料具有一定的影响。
首先，氧化铁皮会降低金属材料的表面质量。
由于氧化铁皮的存在，金属表面会出现不光滑、不均匀的情况，影响材料的外观和质量。
其次，氧化铁皮还会降低金属材料的耐腐蚀性能。
氧化铁本身就具有一定的腐蚀性，容易与环境中的水和氧气发生反应，导致金属材料的进一步氧化和腐蚀。
为了减少热轧后表面氧化铁皮的形成，需要采取一些措施进行防护和处理。
首先，在热轧过程中，可以在金属表面形成保护膜，防止金属与氧气直接接触。
采用一些化学物质或涂层，形成一层保护性的膜，可以有效减少氧化铁皮的形成。
其次，热轧后的金属材料需要进行酸洗处理，将氧化铁皮去除。
酸洗可以通过浸泡或喷淋的方式，将金属材料表面的氧化铁溶解掉，从而恢复金属表面的光洁度和质量。
除了以上的防护和处理措施，还可以通过调整热轧工艺参数来减少氧化铁皮的形成。
首先，控制热轧过程中的氧气含量，减少氧气与金属表面的接触，可以有效降低氧化铁皮的生成。
其次，控制热轧过程中的温度，过高的温度会加剧氧化反应的速度，导致氧化铁皮的形成更为严重。
因此，在热轧过程中，需要根据金属材料的特性和要求，合理控制温度参数，以减少氧化铁皮的产生。
总的来说，热轧后表面氧化铁皮的形成是由金属表面与空气中的氧气发生氧化反应所致。
氧化铁皮的存在会影响金属材料的表面质量和耐腐蚀性能。
为了减少氧化铁皮的形成，可以采取防护和处理措施，如形成保护膜、酸洗处理等。
此外，调整热轧工艺参数也是减少氧化铁皮的一种有效方法。
热轧钢材高温氧化行为及氧化铁皮控制技术开发与应用在热轧钢材的世界里，高温氧化就像个不请自来的客人，偏偏还爱在你最不想见的时候造访。
想象一下，刚刚从炉子里出来的钢材，浑身热气腾腾，结果就遭遇了空气中那些顽固的氧分子，哎，真是让人哭笑不得。
高温下，氧气像打了鸡血似的，直冲上来，要和钢材亲密接触。
于是，钢材表面开始出现一层令人头疼的氧化铁皮，这个家伙可不是吃素的，它不仅影响钢材的外观，还会降低它的性能，真是个麻烦！说到氧化铁皮，这东西可不简单，想让它乖乖听话，得费点心思。
咱们得知道它是怎么来的。
氧化铁皮的形成就像煮水，水开了，就得加盖，不然蒸汽四溅；同样，热轧的钢材在高温下暴露于氧气中，如果不加以控制，氧化铁皮就会迅速生成。
钢材越热，氧化越快，结果就是表面变得粗糙，像个经历了风雨的老爷爷，满是皱纹，谁见了都想避开。
可钢材毕竟是钢材，得想办法把它“美容”，让它重新焕发生机。
怎么控制氧化铁皮的形成呢？别急，这里有一些小妙招。
咱们可以在轧制过程中调节气氛，加入一些保护气体，比如氩气，这样一来，氧气的活动空间就被压缩了，氧化铁皮自然就不敢轻举妄动。
此外，咱们还可以在钢材表面涂上一层防护膜，这就像给钢材穿上一件保护衣，外面的氧气就很难侵入了。
哎，这种方法听上去简单，但效果却不一般，像是给钢材装上了保险杠。
不同的钢材对氧化的敏感程度也不一样。
就像人一样，有的人皮肤白皙，稍微一晒就红；而有的人则黑得像个小炭球，阳光照上去反而显得光彩夺目。
因此，咱们在进行高温轧制时，得根据不同材料的特性，制定个性化的氧化控制方案。
这样一来，才能让每一种钢材都能在高温的环境中尽情发挥，减少氧化皮的生成。
哦，对了，咱们还得关注一下钢材后期的处理。
即便在轧制过程中采取了防护措施，也不能掉以轻心。
钢材出炉后，最好能迅速进行冷却处理，像是给它来个“冰桶挑战”，这样一来，氧化反应就会被抑制，氧化铁皮的生成就会大大减少。
用这种方法，钢材就能保持更好的性能，不容易变质。
热轧带钢氧化铁皮表面缺陷的产生及对策[我的钢铁] 2009-02-16 07:02:161氧化铁皮分类氧化铁皮是热轧钢带较常见的一种产品质量缺陷，按照生成部位不同一般分为炉生氧化铁皮、粗轧和精轧氧化铁皮和卷取后氧化铁皮和保护渣去除不净铁皮。
2氧化铁皮产生机理氧化铁皮的生成一般是由于钢坯在加热炉内加热或高温状态下与氧化性气氛接触后发生化学反应生成Fe304、Fe203、FeO的一种混合物。
当温度高于700℃时，FeO在最接近钢坯的内层形成，占95％；Fe304在中间层形成，占4％；Fe203在最外层形成，占1％。
3炉生氧化铁皮炉生氧化发生在加热炉内，同化学成分、加热温度、在炉时间、炉内气氛有关。
加热温度越高、在炉时间越长、炉内氧化性气氛越强则越容易生成铁皮。
化学成分中C、Si、Ni、Cu等元素促进氧化铁皮生成，Mn、Al、Cr可以减缓氧化铁皮的生成。
例如：生产中常见的含Si钢、高碳钢和高强钢在钢带通条长度，整个板面均有分布的氧化铁皮，且下表面较上表面重，由于含Si钢中低熔点(1170℃)的化合物FeSi204在氧化铁皮和钢基体之间产生，这种呈楔形的氧化物在随后的轧制过程中保留下来形成棕红色的氧化铁皮。
4轧制过程氧化铁皮粗轧氧化铁皮的清除与粗轧除鳞水压力、水嘴角度、水质、立辊侧压能力等有关，除鳞水压力越高、立辊侧压越大则氧化铁皮除鳞效果越好。
精轧区氧化铁皮分为水系统铁皮和轧辊生成铁皮。
水系统铁皮是指除鳞水、侧喷水、除尘水等压力不足，水嘴角度、高度不正确，或不投入、堵塞，在高温下钢带与空气中的氧结合而生成氧化铁皮不能及时扫射掉由工作辊压入而生成的氧化铁皮。
另外，侧喷水也可以抑制氧化铁皮的生成。
正常生产时，精轧除鳞水、除尘水必须投入使用。
但有时生产薄规格产品时，为了保证板形，降低钢板边部温降，提高轧制稳定性，防止甩尾，往往不投入侧喷水，导致精轧机架内生成的铁皮不能及时被除去，氧化铁皮压入钢板表面。
精轧机组的另一种氧化铁皮缺陷是所谓辊生氧化铁皮，其产生机理见图3。

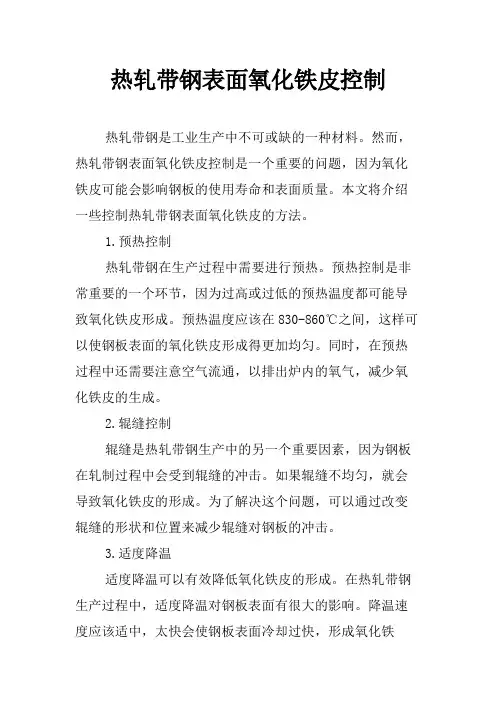

热轧带钢表面氧化铁皮控制热轧带钢是工业生产中不可或缺的一种材料。
然而，热轧带钢表面氧化铁皮控制是一个重要的问题，因为氧化铁皮可能会影响钢板的使用寿命和表面质量。
本文将介绍一些控制热轧带钢表面氧化铁皮的方法。
1.预热控制热轧带钢在生产过程中需要进行预热。
预热控制是非常重要的一个环节，因为过高或过低的预热温度都可能导致氧化铁皮形成。
预热温度应该在830-860℃之间，这样可以使钢板表面的氧化铁皮形成得更加均匀。
同时，在预热过程中还需要注意空气流通，以排出炉内的氧气，减少氧化铁皮的生成。
2.辊缝控制辊缝是热轧带钢生产中的另一个重要因素，因为钢板在轧制过程中会受到辊缝的冲击。
如果辊缝不均匀，就会导致氧化铁皮的形成。
为了解决这个问题，可以通过改变辊缝的形状和位置来减少辊缝对钢板的冲击。
3.适度降温适度降温可以有效降低氧化铁皮的形成。
在热轧带钢生产过程中，适度降温对钢板表面有很大的影响。
降温速度应该适中，太快会使钢板表面冷却过快，形成氧化铁皮；太慢则会导致氧化铁皮的生成。
要选择适当的降温方式，保持钢板的温度均匀性，以减少表面氧化铁皮的形成。
4.钝化处理钝化是一种化学处理方法，可以减少钢板表面的氧化铁皮形成。
该方法包括浸泡、喷淋或刷涂酸性或碱性溶液。
这些液体中的化学成分可以与钢板表面的氧化铁皮发生化学反应，从而形成一层保护膜，防止氧化铁皮进一步生成和腐蚀。
总之，控制热轧带钢表面氧化铁皮是一个非常重要的问题。
预热控制、辊缝控制、适度降温和钝化处理都可以有效地减少表面氧化铁皮的形成。
这些方法可以帮助保持钢板的表面质量，并延长其使用寿命，从而提高工业生产的效率和质量。

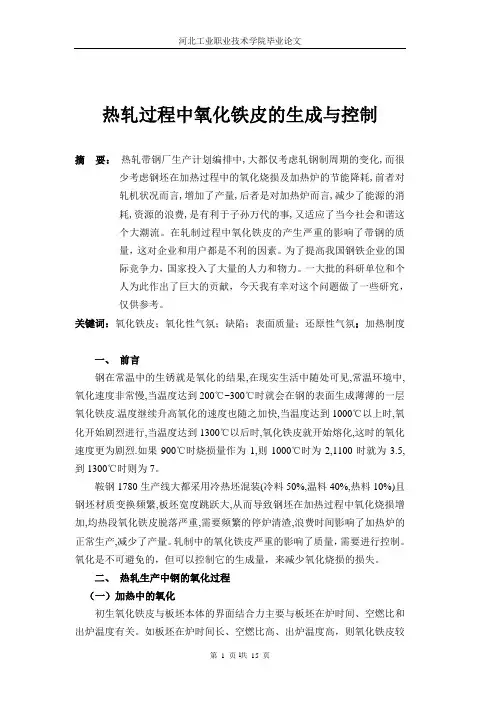

热轧过程中氧化铁皮的生成与控制摘要：热轧带钢厂生产计划编排中,大都仅考虑轧钢制周期的变化,而很少考虑钢坯在加热过程中的氧化烧损及加热炉的节能降耗,前者对轧机状况而言,增加了产量,后者是对加热炉而言,减少了能源的消耗,资源的浪费,是有利于子孙万代的事,又适应了当今社会和谐这个大潮流。
在轧制过程中氧化铁皮的产生严重的影响了带钢的质量，这对企业和用户都是不利的因素。
为了提高我国钢铁企业的国际竞争力，国家投入了大量的人力和物力。
一大批的科研单位和个人为此作出了巨大的贡献，今天我有幸对这个问题做了一些研究，仅供参考。
关键词：氧化铁皮；氧化性气氛；缺陷；表面质量；还原性气氛；加热制度一、前言钢在常温中的生锈就是氧化的结果,在现实生活中随处可见,常温环境中,氧化速度非常慢,当温度达到200℃~300℃时就会在钢的表面生成薄薄的一层氧化铁皮.温度继续升高氧化的速度也随之加快,当温度达到1000℃以上时,氧化开始剧烈进行,当温度达到1300℃以后时,氧化铁皮就开始熔化,这时的氧化速度更为剧烈.如果900℃时烧损量作为1,则1000℃时为2,1100时就为3.5,到1300℃时则为7。
鞍钢1780生产线大都采用冷热坯混装(冷料50%,温料40%,热料10%)且钢坯材质变换频繁,板坯宽度跳跃大,从而导致钢坯在加热过程中氧化烧损增加,均热段氧化铁皮脱落严重,需要频繁的停炉清渣,浪费时间影响了加热炉的正常生产,减少了产量。
轧制中的氧化铁皮严重的影响了质量，需要进行控制。
氧化是不可避免的，但可以控制它的生成量，来减少氧化烧损的损失。
二、热轧生产中钢的氧化过程（一）加热中的氧化初生氧化铁皮与板坯本体的界面结合力主要与板坯在炉时间、空燃比和出炉温度有关。
如板坯在炉时间长、空燃比高、出炉温度高，则氧化铁皮较厚，与板坯本体的界面结合力较强，不宜彻底清除。
且出炉温度高，相应板坯在粗轧机组和中间辊道时的温度高，容易形成较厚的、界面结合力较强的二次氧化铁皮，在精轧机组前除鳞时，亦不易彻底被清除。
热轧钢卷浅表层氧化铁皮压入造成的氧化圆点1. 热轧钢卷浅表层氧化铁皮压入热轧钢卷是一种常见的金属材料，广泛应用于建筑、机械制造、船舶建造等领域。
在生产过程中，热轧钢卷的表面常常会形成氧化铁皮，这是由于钢材表面与空气中的氧气发生氧化反应而生成的。
而在钢卷经过加工后，可能会出现表层氧化铁皮被压入的情况。
2. 氧化圆点的形成原因当热轧钢卷的浅表层氧化铁皮被加工或压入时，有可能会产生氧化圆点。
这主要是由于氧化铁皮的硬度较高，当受力时，容易在表面形成圆点状的压痕。
而且，在加工过程中，热轧钢卷可能会受到外部力的作用，造成氧化铁皮的脱落或压入，从而形成氧化圆点。
3. 影响热轧钢卷质量和表面光洁度氧化圆点的存在会严重影响热轧钢卷的表面质量和光洁度。
氧化圆点不仅会降低钢材的美观度，还可能导致表面粗糙度的增加，影响钢材的加工性能。
氧化圆点还容易使钢材在使用过程中产生应力集中，从而影响其力学性能和使用寿命。
对热轧钢卷表面氧化圆点的控制至关重要。
4. 解决方法和建议为了减少热轧钢卷浅表层氧化铁皮压入造成的氧化圆点，可以采取以下方法和建议：- 在生产过程中，加强对热轧钢卷表面氧化铁皮的控制，尽量减少其生成和脱落；- 优化热轧钢卷的加工工艺，避免产生过大的压力和应力，减少氧化铁皮的脱落和压入；- 加强对热轧钢卷表面质量的检测和控制，及时发现和处理氧化圆点，确保产品质量；- 在货物包装和运输过程中，采取防护措施，避免热轧钢卷表面受到外界损害。
5. 个人观点和理解作为热轧钢卷表面氧化圆点的成因有着深刻的认识和理解。
在钢材生产和加工过程中，合理控制氧化铁皮的生成和压入，对保证产品质量和表面光洁度具有重要意义。
我相信通过持续的努力和改进，可以不断提高热轧钢卷的表面质量和光洁度，满足市场和客户的需求。
总结与回顾：经过全面评估，热轧钢卷浅表层氧化铁皮压入所造成的氧化圆点，给产品的表面质量和加工性能带来了不少问题。
然而，通过详细分析、优化工艺和加强质量控制，可以有效减少氧化圆点的产生，提高产品质量。
热轧带卷的表面连续薄氧化铁皮起因及对策热轧带卷的表面有很多连续的很薄的氧化铁皮，这样的氧化铁皮一般是二次氧化铁皮，是在轧制过程中，一次氧化铁皮在粗除鳞也经出去，这里除鳞占70%。
轧制过程中过程中也会有新的氧化物生成，这就生二次氧化铁皮，一般在入精轧机前有精除鳞，后3~4架轧机间有氧化物抑制水，同时也要注意轧制速度，节奏，轧制温度。
等等，关键是看看设备的除鳞设备是否正常工作。
对除鳞而言，除鳞水质和保证足够的除鳞压力很关键。
对加热时氧化铁皮的厚度和粘结性，炉内气氛和加热制度很关键。
一方面，要结合不同钢种确定合理的加热温度和加热时间配合，加热温度太高和太低，都影响最后铁皮的去除，要结合钢种和实际情况，同时考虑烧损和节能及轧制节奏合理确定最佳的加热制度（温度水平和在炉时间优化组合）。
另外，对有些采用高焦混合煤气的钢厂，燃气的稳定性和成分波动是个原因。
1红色氧化铁皮的特征：热轧钢板红色氧化铁皮(红锈)具有一定的普遍性。
其特征是红色氧化铁皮沿板宽分布比较均匀，一般靠边部100mm内稍重些，卷内部比外部轻一些，这种红色氧化铁皮比较薄，一般不易擦下色，钢板越厚红色越重。
2氧化铁皮表现为红色的成因：钢的表面氧化铁皮主要由FeO、Fe3O4和Fe2O3所组成，Fe2O3呈红色，Fe3O4呈黑色，FeO呈蓝色，由于铁皮中各种氧化成份比例随其氧化过程不同而变化，因此表现颜色不同，当Fe2O3比例较多时，即表现为红色，当FeO较多时，表现为蓝灰色。
3影响氧化铁皮呈红色的因素：经大量调查，热轧钢板铁皮呈红色的钢种Si含量较高，Si>0.2%时红锈相对重一些，呈蓝灰色的钢种Si含量较低。
以相同热轧工艺进行轧制试验，其结果与上述调查结论相符。
Si≤0.07%红色氧化色可基本消除，对于厚规格Si还要更低些(Si≤0.05%)。
由此，降低Si含量是解决红锈问题最有效的办法。
1）含Si量较高的钢，由于铁皮中气孔直径大，空冷时的裂纹容易在氧化铁皮厚度中间停止，除鳞时裂纹与基底金属相平等传播，导致基底金属侧的氧化铁皮易残留下来，所以氧化铁皮剥离性不好)。
热轧产品红色氧化铁皮成因及消除方法的研究热轧产品红色氧化铁皮是由于钢材表面在高温下与氧气发生氧化反应
而形成的一种氧化物。
这种氧化物主要由铁氧化物和铁酸盐组成，其颜色
为红色或棕红色。
红色氧化铁皮的存在会影响钢材的表面质量和使用寿命，因此需要采取措施进行消除。
消除红色氧化铁皮的方法主要有以下几种：1.酸洗法：将钢材浸泡在酸性溶液中，通过化学反应将氧化铁皮溶解掉。
这种方法可以有效地消除氧化铁皮，但会对钢材表面产生腐蚀，需要进行
后续的处理。
2.机械除皮法：通过机械切割、打磨等方式将氧化铁皮去除。
这种方法可以保持钢材表面的光洁度，但需要消耗大量的能源和人力。
3.
热处理法：将钢材加热到一定温度，使氧化铁皮发生还原反应，转化为黑
色氧化铁皮。
这种方法可以保持钢材表面的光洁度，但需要控制加热温度
和时间，否则会对钢材的性能产生影响。
4.化学还原法：在钢材表面涂覆
还原剂，通过化学反应将氧化铁皮还原为铁。
这种方法可以保持钢材表面
的光洁度，但需要选择合适的还原剂和涂覆工艺。
总之，消除红色氧化铁
皮需要根据具体情况选择合适的方法，以保证钢材表面质量和使用寿命。
热轧带钢氧化铁皮控制技术的研究热轧带钢是一种重要的金属材料，在工业生产中广泛应用。
然而，热轧带钢在加工过程中易受氧化而形成铁皮，对其质量产生不利影响。
因此，研究热轧带钢氧化铁皮控制技术对于提高产品质量和生产效率具有重要意义。
本文将针对热轧带钢氧化铁皮控制技术进行研究。
首先，需要了解热轧带钢氧化铁皮的形成机理。
热轧带钢氧化铁皮主要是由于带钢表面暴露在高温下，与空气中的氧发生反应而产生的。
在热轧过程中，带钢表面温度升高，使得表面铁原子与氧原子发生氧化反应，形成铁氧化物。
铁氧化物在高温下容易形成氧化铁皮，并且会对带钢的质量造成影响。
其次，研究热轧带钢氧化铁皮控制技术的具体方法。
针对热轧带钢氧化铁皮控制技术，可以从以下几个方面进行研究：1.温度控制：通过控制热轧过程中的温度，可以降低带钢表面的温度，减少氧化反应的发生。
在实际生产中，可以采用冷却装置对热轧带钢进行冷却，降低温度，从而减少氧化铁皮的生成。
2.气氛控制：在热轧过程中，通过改变带钢表面的气氛，可以控制氧化反应的发生。
采用还原性气氛可以减少氧化铁皮的生成，提高产品的质量。
在实际生产中，可以通过向炉膛内加入还原剂，如氢气、甲烷等，改变带钢表面的气氛。
3.表面处理：在热轧带钢表面进行预处理，可以减少氧化反应的发生。
可以采用酸洗、机械刮除等方法对带钢表面进行处理，去除氧化铁皮，使得带钢表面更加光滑，减少氧化反应的发生。
最后，需要进行实验验证和技术应用。
将开展实验来验证研究得到的热轧带钢氧化铁皮控制技术的有效性。
可以通过在实际热轧生产线上进行试验，对比采用不同气氛、温度和表面处理措施的带钢氧化铁皮厚度和质量，以及产品的成品率和生产效率。
通过实验结果的分析，可以评估研究得到的氧化铁皮控制技术的效果，并进行技术应用。
总结起来，研究热轧带钢氧化铁皮控制技术对于提高产品质量和生产效率具有重要意义。
通过对温度、气氛和表面处理等方面进行控制，可以有效降低氧化铁皮的生成，提高产品的质量。
热轧带钢表面氧化铁皮缺陷成因与对策
热轧带钢表面氧化铁皮缺陷多见于冷却阶段，氧化铁皮缺陷不仅影响热轧带钢外观，也会破坏表面层次感和美观性，缺陷的出现对热轧带钢的整体质量也有不利的影响。
由于氧化铁皮缺陷的缺陷，既影响了带钢外观形象，也影响了材质的实用价值，因此，热轧厂家及其专业人士在生产过程中应关注并控制热轧带钢表面氧化铁皮缺陷的产生。
热轧带钢表面氧化铁皮缺陷的主要成因是在加热时成分表面过度活化，导致残留铁氧化物和金属原子相互作用，使表面形成粉末状的氧化物。
而且，在进行连续处理或停止冷却过程中，如果冷却的速度太快，则有可能增大氧化铁皮的生成，最终形成热轧带钢表面氧化铁皮缺陷。
为了克服热轧带钢表面氧化铁皮缺陷，采用科学合理的措施可以有效解决。
首先，采取原毛坯适当热处理，使原毛坯成分活化，增加表面活性，减少晶粒大小，改善表面质量，减少氧化物生成和吸附。
其次，在冷却过程中，要继续加强加热均匀性，控制钢板在冷却时的变形行为，使钢板冷却的稳定性、均匀性更新。
热轧带钢表面氧化铁皮缺陷的生成也可以通过改变表面热处理工艺或改善机械性能来加快表面的抗氧化能力，最大限度地减少氧化物的缺陷。
总之，热轧带钢表面氧化铁皮缺陷的形成及其原因多种多样，为了控制热轧带钢表面氧化铁皮缺陷，必须对原毛坯进行热处理，因而改善带钢的成型状态，同时在进行冷却时也要加以控制，减少氧化物生成和吸附，最后，可以通过改变表面热处理工艺或改善机械性能，使热轧带钢表面氧化铁皮缺陷最大限度降至最低，从而获得良好的热轧带钢质量，为企业生产和提升专业、科学的水准提供了强有力的保障。
