《PCB设计》1 Altium Designer概述

altium designer简介功能作用Altium Designer简介什么是Altium Designer？Altium Designer是一款专业的电子设计自动化(EDA)软件，被广泛用于电子产品的设计和开发过程中。

功能特点Altium Designer具有以下功能特点：•电子原理图设计：Altium Designer提供了直观且易于使用的电路设计工具，让用户能够轻松创建和编辑电子原理图。

•PCB布局设计：该软件提供了强大的PCB布局功能，使用户能够以快速、准确和有效的方式设计印刷电路板。

同时，它还支持三维布局和实时协作，确保设计的一致性和优化。

•信号完整性分析：Altium Designer的信号完整性分析工具帮助用户定位和解决电路板上的信号完整性问题，以确保信号质量和稳定性。

•多层电路板设计：该软件支持多层电路板设计，用户可以轻松创建包含多层堆叠、信号和电源电平的复杂电路板。

•集成库管理：Altium Designer内置了丰富的元器件库，用户可以轻松访问并使用各种元器件。

•仿真和分析：该软件还提供了强大的仿真和分析功能，用户可以对设计进行电路仿真、时序分析和信号完整性分析等。

•打样和制造文件生成：Altium Designer支持生成打样和制造所需的PCB文件，为用户提供便捷的产品制造流程。

作用和价值Altium Designer的作用和价值在于：•提高效率：通过提供一体化的设计工作平台和强大的工具集，Altium Designer能够显著提高设计团队的工作效率，减少设计周期。

•确保设计质量：该软件提供丰富的设计验证和分析功能，帮助用户检测和解决潜在问题，确保设计的质量和可靠性。

•简化设计流程：Altium Designer集成了各种设计工具和资源，简化了设计流程，提高了设计的一致性和连贯性。

•加速产品上市：借助Altium Designer的快速设计和开发功能，用户能够更快地将产品推向市场，抢占市场先机。

altium designer概述Altium Designer概述Altium Designer是一款功能强大的电子设计自动化软件，提供了全面的PCB设计、电路仿真和原理图绘制功能。

它被广泛应用于电子工程师和电子制造商之间的合作，使设计团队能够高效地进行原理图和PCB设计。

本文将一步一步地回答与Altium Designer相关的问题，以便更好地理解这款软件。

第一步：什么是Altium Designer？Altium Designer是由Altium公司开发的一种集成化的电子设计自动化（EDA）工具。

它提供了全面的功能，可帮助工程师从概念到生产的整个电子设计流程中进行设计、仿真和制造。

其特点是可高速完成设计，高效率地进行模型制作，适合各种电子产品的设计与研发。

第二步：Altium Designer提供哪些功能？Altium Designer提供了许多功能，以下是它的主要特点：1. PCB设计：Altium Designer具有全面的PCB设计功能，包括原理图绘制、布局设计和导入/导出工具等。

通过自动布线和电气规则检查功能，用户可以轻松地创建高质量的PCB设计。

2. 电路仿真：Altium Designer具备强大的电路仿真功能，可以帮助设计人员预测和验证电路的性能。

它支持多种仿真技术，如时域仿真、频域仿真和混合信号仿真，可以更好地了解电路的行为和响应。

3. 原理图设计：Altium Designer提供了直观的原理图设计界面，使用户能够轻松创建和编辑电路图。

它支持从现有设计中重复使用电路图符号，并具有自动更新、导航功能和自定义注释等功能。

4. 外部工具集成：Altium Designer可以与外部工具集成，如机械CAD 软件、印刷电路板制造工具和仿真软件等。

这些集成使设计人员能够更好地协同工作，并提高设计的准确性和质量。

5. 文件管理系统：Altium Designer具有强大的文件管理系统，可帮助用户有效地组织和管理设计文件。

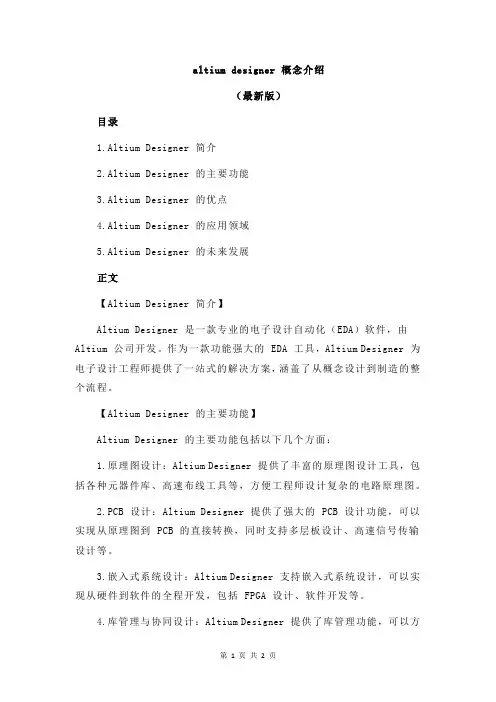

altium designer 概念介绍（最新版）目录1.Altium Designer 简介2.Altium Designer 的主要功能3.Altium Designer 的优点4.Altium Designer 的应用领域5.Altium Designer 的未来发展正文【Altium Designer 简介】Altium Designer 是一款专业的电子设计自动化（EDA）软件，由Altium 公司开发。

作为一款功能强大的 EDA 工具，Altium Designer 为电子设计工程师提供了一站式的解决方案，涵盖了从概念设计到制造的整个流程。

【Altium Designer 的主要功能】Altium Designer 的主要功能包括以下几个方面：1.原理图设计：Altium Designer 提供了丰富的原理图设计工具，包括各种元器件库、高速布线工具等，方便工程师设计复杂的电路原理图。

2.PCB 设计：Altium Designer 提供了强大的 PCB 设计功能，可以实现从原理图到 PCB 的直接转换，同时支持多层板设计、高速信号传输设计等。

3.嵌入式系统设计：Altium Designer 支持嵌入式系统设计，可以实现从硬件到软件的全程开发，包括 FPGA 设计、软件开发等。

4.库管理与协同设计：Altium Designer 提供了库管理功能，可以方便地对元器件库进行维护和更新。

同时，Altium Designer 支持多人协作设计，提高了团队的工作效率。

【Altium Designer 的优点】Altium Designer 具有以下几个优点：1.一站式解决方案：Altium Designer 覆盖了电子设计的全流程，从原理图设计到 PCB 制造，无需其他额外的工具。

2.易学易用：Altium Designer 的界面直观，操作简单，即使是初学者也能快速上手。

3.强大的协同设计功能：Altium Designer 支持多人实时协作设计，提高了团队的工作效率。

详细描述：高频电路的 PCB 设计需要考虑信号传输线、元件布局、布线长度和间距等因素，以确保信号质量。在 Altium Designer 中，可以使用仿真工具进行信号完整性分析，优化元件布局和布线，以满足高频电路的性能要求。
06
PCB 设计常见问题与 解决方案
元件布局问题
元件重叠或交叉
确保元件之间没有重叠或交叉，保持清晰的 布局。
03
PCB 设计流程
确定设计需求
明确电路板尺寸和形状
根据实际需求，确定电路板的尺寸和 形状，确保满足设计要求。
确定特殊元件和布局要求
对于具有特殊布局要求的元件，如发 热元件、机械负载元件等，需特别关 注其布局和布线要求。
确定接口和连接器位置
根据电路板的功能和接口需求，合理 规划接口和连接器的位置。
信号质量评估
使用信号质量参数如眼图、抖动等评估信号 质量，并进行相应的优化。
仿真与实际测试对比
将仿真结果与实际测试数据进行对比，验证 设计的可行性和可靠性。
THANK YOU
元件标识规范
元件的标识应清晰、准确，方便识别和替换。
布线规范
线宽选择
根据电流大小和安全载流量选择合适的线宽，以保证线路的稳定 性和安全性。
布线方向
布线应有一定的方向性，以提高线路的可读性和可维护性。
布线顺序
布线应遵循一定的顺序，如先电源后信号、先主后次等，以保证 电路的稳定性和可靠性。
抗干扰与散热设计
工作区
Altium Designer 的工作区 是用户进行设计的区域，可 以放置元件、导线等设计元 素。
面板
Altium Designer 的面板可 以显示各种信息和控制选项 ，如属性检查器、层面切换 器等。
