他励直流电机的机械特性

反之，如果电网电压波动使机械特性偏低，由曲线1转为曲 线3，则瞬间工作点将转到 B 点，电磁转矩小于负载转矩， 转速将由 B点降低到 C 点，在 C 点取得新的平衡；而当 扰动消失后，工作点将又恢复到原工作点A。这种情况我们就 称为系统在A点能稳定运行，而图2.16（b）则是一种不稳定运 行的情况，读者可自己分析。 由以上分析，可得出如下结论：若两条特性曲线有交点 （必要条件），且在工作点上满足 dTem dTL （2-11） ＜
dn dn
（充分条件）则系统能稳定运行，式（211 ）即为稳定运行条件。对恒转矩负载 , 则 dT / dn 0即电磁转矩的变化与转速 的变化要异号,图示则为电动机的机械特性 曲线应是往下倾斜的。显然在图2.16（b） dTL / dn 0 dT / dn 0 中的A点， ，因此不 能稳定运行。
图2.14 他励直流电动机改 变电枢电压时的机械特性
3．减弱磁通时的人为机械特性 可以在励磁回路内串接电 阻R pf或降低励磁电压U f 来减弱 R pa 0 特 磁通，此时 U U N ， 性方程式为； UN Ra （2-10） n T 2 em Ce CeCT
由于磁通 的减少，使 得理想空载转速 n 0 和斜率 都增大，其特性曲线如图2.15 所图示。
2.3.1
机械特性方程式

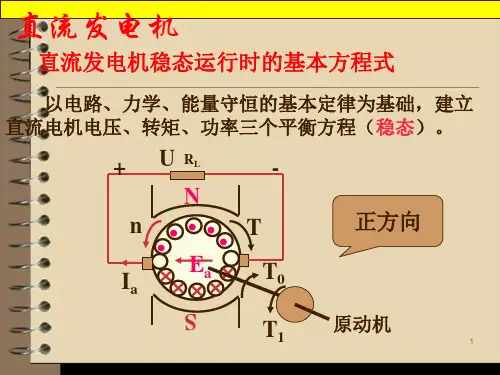

图 2.11 是他励直流电动机的 电路原理图，他励直流电动机的 机械特性方程式，可由他励直流 电动机的基本方程式导出。由式 U Ea I a Ra 、 E a C e n 和 式 Tem CT I a 可求得机械特性方 程式;
←
U R n T C C C
U n C
0 e
图2.12 他励直流电动机的机械特性

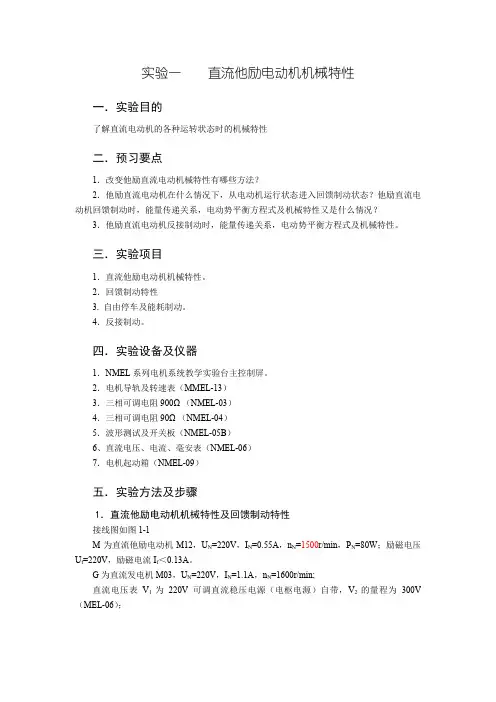

实验一直流他励电动机机械特性一．实验目的了解直流电动机的各种运转状态时的机械特性二．预习要点1．改变他励直流电动机械特性有哪些方法？2．他励直流电动机在什么情况下，从电动机运行状态进入回馈制动状态？他励直流电动机回馈制动时，能量传递关系，电动势平衡方程式及机械特性又是什么情况？3．他励直流电动机反接制动时，能量传递关系，电动势平衡方程式及机械特性。

三．实验项目1．直流他励电动机机械特性。

2．回馈制动特性3. 自由停车及能耗制动。

4．反接制动。

四．实验设备及仪器1．NMEL系列电机系统教学实验台主控制屏。

2．电机导轨及转速表（MMEL-13）3．三相可调电阻900Ω（NMEL-03）4．三相可调电阻90Ω（NMEL-04）5．波形测试及开关板（NMEL-05B）6、直流电压、电流、毫安表（NMEL-06）7．电机起动箱（NMEL-09）五．实验方法及步骤1．直流他励电动机机械特性及回馈制动特性接线图如图1-1M为直流他励电动机M12，U N=220V，I N=0.55A，n N=1500r/min，P N=80W；励磁电压U f=220V，励磁电流I f＜0.13A。

G为直流发电机M03，U N=220V，I N=1.1A，n N=1600r/min;直流电压表V1为220V可调直流稳压电源（电枢电源）自带，V2的量程为300V （MEL-06）；图1-1直流他励电动机机械特性实验线路图直流电流表mA1、A1分别为直流励磁及220V可调直流稳压电源自带毫安表、安倍表；mA2、A2分别选用量程为200mA、5A的毫伏表、安培表（NMEL-06）R1选用1800Ω欧姆电阻（NMEL-03）R2选用180欧姆电阻（NMEL-04中两90欧姆电阻相串联）R3选用3000Ω磁场调节电阻（NMEL-09）R4选用2250Ω电阻（用NMEL-03中两只900Ω电阻相并联再加上两只900Ω电阻相串联）开关S1、S2选用NMEL-05中的双刀双掷开关。

难点
调节直流电动机M的额定值（三个条件互相制约， 同时满足。） 1、额定电流IN 2、额定励磁电流IfN 3、额定转速nN
二、 实验目的
了解和测定他励直流电动机在R2＝0时电动 及回馈制动状态下的机械特性
三、所需实验设备
由于所列实验 设备在直流并 励电动机实验 中均已做过详 细介绍，不再 赘述。
重复步骤5之后，再顺时针调节“电枢电源”电压 旋钮，使电压增加至220V；
7、减小启动电阻R2至0；
8、减小电阻R3，使A3的读数为100mA；
9、调节电动机M的磁场（增大）电阻 R1的阻值 和电机MG的负载电阻R4（减小）的阻值,使电动 机M的转速n=nN＝1500r/min的同时，兼顾电机M 的IN=If+Ia=1.25A，记录If的值，这时的If即为IfN；
直流他励电动机机械特性
R2＝0时电动及回馈制动状态下的机械特性
刘兴华
一、 预习要点
1、改变他励直流电动机机械特性有哪些方法？ 2、他励直流电动机在什么情况下，从电动机运
行状态进入回馈制动状态？他励直流电动机回馈 制动时，能量传递关系，电动势平衡方程式及机 械特性又是和回馈制动特性
14、把开关S2合向电枢电源侧，即1’端；
1值值5， ，、使 直保I到持a =转电0，速枢并约电记为源录1电9此0压0时2r/2m的0iVnI，a，和记Inf，录=I继f电N，续动增增机大大由RR理33阻阻想 空载到1900r/min时的电枢电流Ia和转速n 8-9组；
16 、停机（逆时针调节“电枢电源”电压旋钮， 使电压减小至停0，然后将“电枢电源”开关置 “关”一侧，再将“励磁电源”开关置“关”一 侧，按下红色“关”按键），并将开关S2合向至2’ 端。

直流他励电机是一种直流电机，其励磁线圈和电枢绕组是分开的，励磁电流由单独的电源提供，与电枢电流无关。

以下是直流他励电机的特点：
1. 调速范围宽：由于励磁电流可以独立控制，所以直流他励电机的调速范围很宽。

2. 控制方便：这种电机可以通过改变电枢的供电电压来控制转速，不需要换向接触器和再生制动接触器，控制器可以控制正反转。

3. 节约成本：由于不需要换向接触器和再生制动接触器，所以成本较低。

4. 再生制动和平滑制动：他励电动机具有再生制动和平滑制动功能，可以减少电机发热，保护电动机，延长使用寿命。

5. 独立励磁线圈和电枢线圈：他励电动机的励磁线圈和电枢线圈是分开的，这有利于换向，并且电枢电流比励磁电流大。

总的来说，直流他励电机是一种性能优良、控制方便的电机，在电力、汽车、船舶、航空、农业等各个领域都有广泛的应用。
