安森美半导体Magnetics in Switched-Mode Power Supplies开关电源中的磁性元件Outline 纲要Block Diagram of a Typical AC-DC Power Supply 一个典型的交流－直流电源的框图 Specification of the Power Supply 电源的技术规格Key Magnetic Elements in a Power Supply 电源中的关键磁性元件Review of Magnetic Concepts 磁概念的回顾Magnetic Materials 磁性材料Inductors and Transformers 电感和变压器References 参考文献Block Diagram of an AC-DC Power Supply交流－直流电源框图AC Input 交流 输入InputFilter 输入滤波器PowerStage 原边电源Rectifier 整流器TransFormer 变压器PFC 功率因数OutputCircuits 输出电路DC Outputs (to loads) 直流输出 （至负载）Specifications (Abbreviated) 技术规格（精简版）100-Watt Three-Output Power Supply 100瓦3输出电源Input Voltage: 输入电压：Input Current: 输入电流：Input Harmonics: 输入谐波：Hold-up Time: 保持时间：Inrush Current: 浪涌电流：Outputs: 输出：OUTPUT VOLTAGE (V) 输出电压(v) 5 3.3 1290 – 264 Vac, 47-63 Hz 90－264V交流，47－63Hz2 A maximum. 最大2A。
Meets IEC1000-3-2 A14 for all load conditions. 在所有负载条件下均符合IEC1000-3-2 A14。

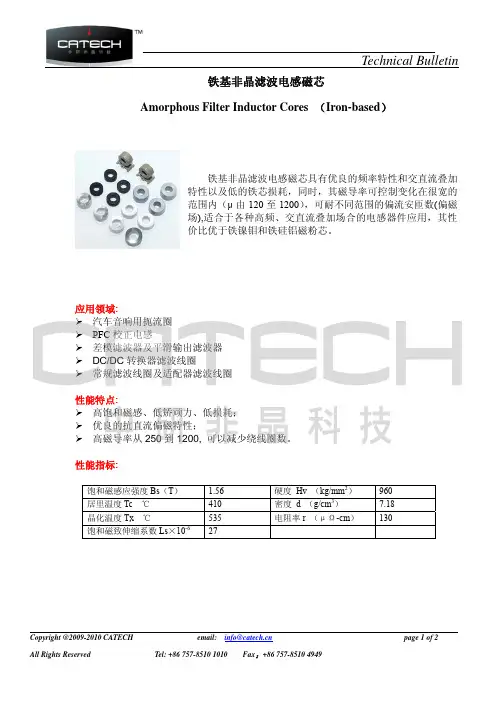

Technical Bulletin铁基非晶滤波电感磁芯Amorphous Filter Inductor Cores （Iron-based ）铁基非晶滤波电感磁芯具有优良的频率特性和交直流叠加特性以及低的铁芯损耗，同时，其磁导率可控制变化在很宽的范围内（μ由120至1200），可耐不同范围的偏流安匝数(偏磁场),适合于各种高频、交直流叠加场合的电感器件应用，其性价比优于铁镍钼和铁硅铝磁粉芯。
应用领域:¾ 汽车音响用扼流圈 ¾ PFC 校正电感¾ 差模滤波器及平滑输出滤波器 ¾ DC/DC 转换器滤波线圈¾ 常规滤波线圈及适配器滤波线圈性能特点:¾ 高饱和磁感、低矫顽力、低损耗； ¾ 优良的抗直流偏磁特性；¾ 高磁导率从250到1200, 可以减少绕线圈数。
性能指标:饱和磁感应强度Bs （T ） 1.56硬度 Hv （kg/mm 2） 960居里温度Tc ℃ 410 密度 d （g/cm 3） 7.18 晶化温度Tx ℃ 535 电阻率r （μΩ-cm ） 130 饱和磁致伸缩系数Ls ×10-627 Technical Bulletin产品规格:产品编码说明： FJM －ODIDHTOD －外径 ID －内径 HT －高度磁芯尺寸 （mm） 护盒尺寸 （mm） 额定电流匝数0A 下电感量0A 下最小单匝电感量 额定电流电感量 额定电流下最小单匝电感量 产品牌号OD ID HT OD ID HT(A) (N)(μH)Min(μH/N) (μH) Min(μH/N)FJM015009005 1595 17 7.6 7.1 1 20200＋50％－20％400 ≥150 375 FJM016010008 16 10818 8.6 110.530≥550611 ≥500 556 FJM018011010 18 11 10 20 9.3 12 1 20200＋50％－20％400 ≥150 375 FJM018011010B 18 11 10 21 9.3 12 1 27≥400 548 ≥350 480 FJM018011008 18 11 8 20 9.3 9.6 1 24450±20% 625 ≥330 573 FJM018011008B 18 11820 9.3 9.61 21≥320 725 ≥250 567 FJM018010010 18 10 10 20 8.5 13 1 26565±25％ 626 ≥400 591 FJM02001201020 12 10 22 9.9 121.828755±25%770≥300382注：可根据客户要求，设计制作其他规格磁芯尺寸和性能。
