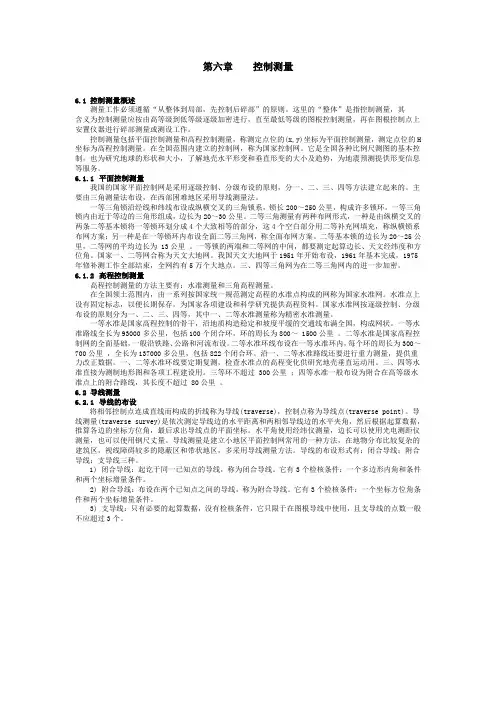

等级控制测量(平面)作业指导书控制测量的分类和等级等级控制测量（平面）作业指导书目录一、等级控制测量（平面）作业指导书 ........................ 错误！未定义书签。

二、等级水准测量（含等外）作业指导书 ...................................... 6 三、地形测量（采集）作业指导书 .. (10)四、线路测量作业指导书 .................................................. 14 五、沉降观测、变形监测作业指导书 ........................................ 19 六、基坑监测作业指导书 (22)七、 GPS/RTK作业指导书 .................................................. 35 八、工程测量用仪器设备使用、维护保养要求 ................................. 39 3.1全站仪使用、维护保养 . (39)3.2全球定位系统使用、维护保养 ........................................... 40 3.3水准仪使用、维护保养 ................................................. 42 4仪器设备维护保养计划 (43)九、水准仪器的校验 .......................................................44 十、水准仪I 角的核查方法 (45)本作业指导书是针对等级控制测量的特点和作业需要编写的，服务范围是四等导线、一级导线、二级导线、三级导线以下平面控制网、平高控制网、高程控制网的建立和控制点加密。

使用本指导书进行测量作业，应遵守《城市测量规范》、《工程测量规范》等规程规范。

如委托方有特殊要求的，按委托方要求执行。

1.0 任务接收项目组长接受任务后，明确任务的技术要求和作业工期。

2. 作业前准备工作2.1项目组长获得任务后，立即收集相关到实地进行踏勘。

编写技术设计书。

2.2项目组长组织相关人员进行作业准备。

组织相关作业人员认真学习有关测量规范和技术指示或技术设计书，确定作业任务的性质和要求。

继续完善测区资料的收集(包括测区所在地点、范围、道路、交通、控制点等) ，2.3 项目组长根据平面控制等级选择合适的测量仪器，并对仪器进行相关的检校，包括全站仪、电子手簿或一般记录手簿、脚架、觇牌、棱镜、气压计、温度计等的完好状态，是否处在检定期内，有不合格项目不得用于作业。

2.4项目组长组织相关人员熟悉全站仪的使用方法，对仪器进行参数设置如气压、温度和加乘常数。

进行气压、温度改正。

3. 选点、埋石3.1按《城市测量规范》 CJJ 8-99选点密度按P8 2-2条实施。

3.2选点注意事项3.2.1点位应选在土质坚实的地方或坚固稳定的建筑物顶面上，邻点之间通视良好。

测线离开障碍物和地面距离在1米以上，离开高压线宜大于5米。

点位应选取在便于架设仪器和便于观测作业。

标石便于长期限保存的地方，同时应保证方便低等级加密。

3.2.2选点埋石时除考虑工作因素外，还要考虑到人身安全的因素。

3.3埋石3.3.1现场浇灌标石和预制标石规格为：上面30厘米×30厘米，下底40厘米×40厘米，深60厘米。

屋顶标石规格为：上面20厘米×20厘米，下底30厘米×30厘米，高15厘米。

水泥路面可用钻孔后水泥现场浇灌。

3.3.2预制标石按设计要求挖坑，埋石后分层填土夯实。

3.3.3埋石时应注意字头朝北。

3.4点之记的绘制3.4.1作业人员熟悉地形表示及要点，在外业及时绘制点之记。

3.4.2点之记绘制与实地相符，用指北针确定北方向，绘制草图比例不能失调，确定标石所处位置，记录交通路线、电杆号码等情况。

4. 精度指标4.1各等级导线主要技术要求及水平角观测的技术要求按下表执行：4.2各等级导线测量方向观测法技术要求按《城市测量规范》CJJ 8-99 P13 2-3-11、P39 3-5-8条执行。

见下表：5. 观测和记录5.1注意安全，爬高标时一定要系安全带，在交通繁忙地区注意车辆，穿安全服装。

5.2观测前注意事项5.2.1选择合理的作业时间，成像应清晰。

按照《城市测量规范》CJJ 8-99 P11 2-3-3、P18 2-4-7条执行。

5.2.2导线网节点，尽量一次测完所有观测方向，否则进行测站平差。

5.2.3作业时前后视应加觇牌，观测时要照准觇牌；作业时要严格对中、整平；观测超限要立即重测；严禁转抄手簿。

5.3架设仪器5．3.1仪器整平，无论是架设全站仪还是反射棱镜，都应保持脚架稳定和对点器准确对中，圆气泡和长水准器居中。

架设时，先用光学对点器对中，踩紧脚架三条腿，然后调整脚架的两条腿使圆气泡居中，调整基座脚螺旋角，使长水准器居中。

按《城市测量规范》CJJ 8-99 P11 2-3-5条执行。

5.3.2移动基座精确对中，保证对点误差不大于1毫米。

5.3.3在现场把温度、气压输入全站仪。

5.4水平角、天顶距、距离观测5.4.1城市等级平面控制（主要是精密导线测量），精密导线测量采用三联脚架法观测。

水平角、天顶距、距离观测同站进行，水平角观测采用方向观测法，天顶距观测采用中丝法。

5.4.2开始观测时，观测和记录气压、温度，按照《城市测量规范》CJJ 8-99 P17 2-4-6条执行；测站和镜站的高度量至毫米（主要用于三角高程传递），并记录到到电子手簿中，电子手簿应能控制各项观测限差，并能设置各等级控制参数。

5.4.3测站点、照准点架设完成后，测站上的仪器接通电源，仪器开机，开始观测工作。

5.4.4一测回观测方法如下：首先将照准部空转1～2周，然后用盘左位置精确照准零方向，配制度盘位置，利用微动螺旋，精确照准零方向目标，观测目标的方向值、天顶距、距离，同时记录各项观测值，松开制动螺旋，顺时针依次照准各目标进行观测和记录，直至到零方向（观测方向少于3个时，可不归零方向），此为上半测回；纵转望远镜，用盘右位置照准零方向，逆时针旋转，按上半测回相反的次序照准各方向，直至归零方向，此为下半测回；上、下两个半测回组成一测回。

5.4.5测量水平角时要注意长气泡不应超过1格，《城市测量规范》CJJ 8-99 P11 2-3-5条的规定。

水平角观测的同时观测、记录天顶距和距离。

测量距离时要注意避免在同一方向上有多个棱镜，严禁对准太阳，《城市测量规范》CJJ 8-99 P18 2-4-8条的要求。

5.4.6水平角观测成果的重测和取舍应符合《城市测量规范》CJJ 8-99 P14 2-3-12条，超出限差范围、2C 较差超限等。

5.4.7方向多时可分组观测特殊情况按按照《城市测量规范》CJJ 8-99 P12 2-3-6、P12 2-3-7、P12 2-3-8条执行。

5.4.8其它测回应变换相应的度盘位置，重复上述步骤进行观测，超限要立即重测。

重复以上步骤，至测区所有点（包括已知点）观测结束，然后进行验算。

5.5水平角、天顶距、距离记录5.5.1全站仪观测数据必须当天传输到计算机，并保存好原始数据。

全站仪的观测记录表见QR-5.3-CL02。

5.5.2要进行方向改化（《城市测量规范》CJJ 8-99 P15 2-3-15条）、归心改正（《城市测量规范》CJJ 8-99 P14 2-3-13、P15 2-3-14条），对边长进行气象，仪器加乘数改正，高程归化和投影改化（《城市测量规范》CJJ 8-99 P20 2-4-12条）；对于运用电子记簿，电子手簿可自动进行以上的各项改正。

5.5.3观测记录应注意安全，作业中镜站及测站必须有人看守仪器等设备，以保证仪器等设备的安全。

6. 平差计算及内业资料6.1检查观测数据是否完整、正确，各项内容填写是否齐全。

对野外用手工记录的观测数据，设置好各种参数，手工输入电子手簿；对于野外采用电子记簿，可用连接电缆直接传入微机内。

6.2平差计算软件应是本检测中心批准同意使用的正版软件。

首先输入各项参数（固定误差、比例误差按照仪器检定证书输入，不得更改），然后把使用的好平差计算所用的平面数据文件和水准数据文件导入软件内存, 进行平差数据计算，平差计算各项精度均要满足控制质量标准，项目要齐全。

不满足规范要求的，应分析原因，针对错误或误差较大处进行外业观测。

项目组长指定专业人员对成果进行检查。

6.4异常情况的处理：精度达不到要求时，根据平差改正数及闭合差情况判断找出有问题线路进行重测或补测。

6.5 平差计算手簿6.5.1技术设计6.5.2埋石点点之记手簿 6.5.3仪器检验资料6.5.4平面等级控制测量外业记录手簿6.5.5平面等级控制测量平差计算手簿、成果表、平面展点网图6.5.6技术6.5.7作业验收报告6.5.8光盘一张（以上6.5.1——6.5.6所列全部资料）附：控制测量（平面）作业流程图二、等级水准测量（含等外）作业指导书本指导书等级水准测量（含等外）专指三等水准、四等水准，等外水准可参考本指导书。

本指导书中提到的规范条文均出自《城市测量规范》CJJ 8-99。

水准测量外业测量原则采用“段段清”原则，往返测量原则采用“8字形”原则。

1. 任务接收项目负责人必须明确任务的技术要求和作业工期。

2. 作业前准备工作2.1项目负责人获得任务后，立即收集相关资料到实地进行踏勘。

编写技术设计书。

2.2项目负责人组织相关人员进行作业准备，包括设备检校等。

三、四等水准测量的仪器i 角应小于20”、标尺的米间隔平均真长与名义长之差，应小于0.50mm ，有不合格项目不得开始作业。

3. 选点、埋石3.1标石分为：基岩水准标石、基本水准标石、普通水准标石、墙角水准标志。

具体尺寸各等级高程控制点标石按《城市测量规范》CJJ 8-99 P156-P159附录G 要求进行埋石。

也可参考《国家三、四等水准测量规范》执行。

工程使用的水准点可按照客户设计和要求执行。

3.2水准点标石选在坚实稳固与安全之处，避免大河、湖泊、峡谷、滑坡、管线、冻土，便于寻找、长期保存和引测，按《城市测量规范》CJJ 8-99 3-2项执行。

3.3各等水准观测，需待埋设标石稳定后方可进行。

3.4点之记的绘制3.4.1作业人员熟悉地形，在外业及时绘制点之记。

3.4.2点之记绘制与实地相符，首先用指北针确定北方向，按比例绘制草图，确定标石所处位置，记录交通路线、电杆号码、门牌或户主名，用Autocad 绘制点之记图。
