《微动探测技术在南岭煤矿采空区的应用研究》篇一一、引言随着煤矿开采的深入，采空区的安全问题日益突出。
如何有效地对采空区进行探测，避免安全事故的发生，成为了煤矿生产中的重要问题。
微动探测技术作为一种新型的地球物理探测技术，具有高精度、高效率、非侵入性等优点，被广泛应用于地质勘探、矿产资源勘查、工程地质勘察等领域。
本文以南岭煤矿采空区为例，探讨微动探测技术在煤矿采空区中的应用研究。
二、南岭煤矿采空区概况南岭煤矿位于我国某地，随着多年的开采，采空区范围不断扩大。
采空区的存在对矿山的生产安全构成了严重威胁，一旦发生事故，将给矿山生产和人员安全带来极大的损失。
因此，对南岭煤矿采空区进行准确的探测和评估，对于保障矿山生产安全具有重要意义。
三、微动探测技术原理及特点微动探测技术是一种基于地震波的地球物理探测技术。
它通过记录和分析地面微小的振动信号，推断地下地质结构、岩性、构造等信息。
微动探测技术具有高精度、高效率、非侵入性等优点，能够有效地探测采空区、断层、溶洞等地质构造。
四、微动探测技术在南岭煤矿采空区的应用1. 探测方法及实施在南岭煤矿采空区探测中，我们采用了微动探测技术。
首先，在采空区周边布置测线，设置观测点。
然后，利用地震检波器记录地面微小的振动信号。
通过分析振动信号的频率、振幅、传播速度等参数，推断地下地质结构。
最后，结合地质资料和勘探成果，对采空区的范围、形态、岩性等信息进行综合分析。
2. 探测结果分析通过微动探测技术的实施，我们得到了南岭煤矿采空区的详细地质资料。
结果表明，采空区范围广泛，形态复杂，岩性变化大。
同时，我们还发现了采空区周边存在断层、溶洞等地质构造，为矿山生产和安全提供了重要的参考依据。
五、微动探测技术的优势与局限性1. 优势微动探测技术具有高精度、高效率、非侵入性等优点。
它能够有效地探测采空区、断层、溶洞等地质构造，为矿山生产和安全提供了重要的参考依据。
同时，微动探测技术还能够对地下岩性进行推断，为矿山资源开发和利用提供了重要的地质资料。
微动探测法在城市工程勘察中的应用摘要：微动探测法是一种有效的城市工程勘察手段，在地质分层、断层构造探测、岩溶探测、不良地质体探测及无损检测等问题上发挥着重要作用。
本文以深圳市的项目案例为依托，讨论微动探测法在城市工程勘察中解决地质分层，岩溶探测，不良地质体探测等方便问题的效果。
随着我国城市化进程的推进，城市公共设施、道路、建筑需要不断更新。
微动探测法在城市工程勘察中将得到进一步发展与应用。
关键词：工程勘察；地球物理勘探；微动探测法1引言微动探测法[1]～[2]又称被动源面波法，是一种以自然现象、人文活动、社会生产产生的地面震动为信号源的一种物探方法。
与其它物探方法相比，微动探测法不受场地噪声、电磁干扰、低阻屏蔽层、高低速夹层等影响，特别适合城市闹市区的复杂场地和电磁干扰严重的环境，具有环保、抗干扰能力强、探测深度大、适用范围广等诸多优点。
接下来本文将通过三个工程案例来讨论微动探测法在解决工程勘察中一些地质问题的效果。
2方法原理微动探测法是通过对天然场源的微动信号进行数据处理来提取瑞雷波频散信息，通过反演该信息获取地下介质速度层结构，再经过地质解译来查明或解决有关工程地质问题的一种被动源面波勘察方法。
常用的提取方法有空间自相关法[3](SPAC法和ESPAC法)和频率-波数法(F-K法)。
这2种方法均假定微动为稳定随机过程，理论基础为随机过程理论。
从本质上说，微动探测法属于天然场源面波勘察方法。
面波是一种特殊的地震波，它与地震勘探中常用的纵波(P波)和横波(S波)不同，是一种地滚波。
弹性波理论分析表明，在层状介质中，拉夫波(L波)是由SH波与P波干涉而形成，而瑞雷波(R波)是由SV波与P波干涉而形成，且R波的能量主要集中在介质自由表面附近，其能量的衰减与r-1/2成正比，因此R波比体波的衰减要慢得多。
在传播过程中，介质的质点运动轨迹呈现一椭圆极化，长轴垂直于地面，旋转方向为逆时针方向，传播时以波前面约为一个高度为λR（R波的波长）的圆柱体向外扩散。

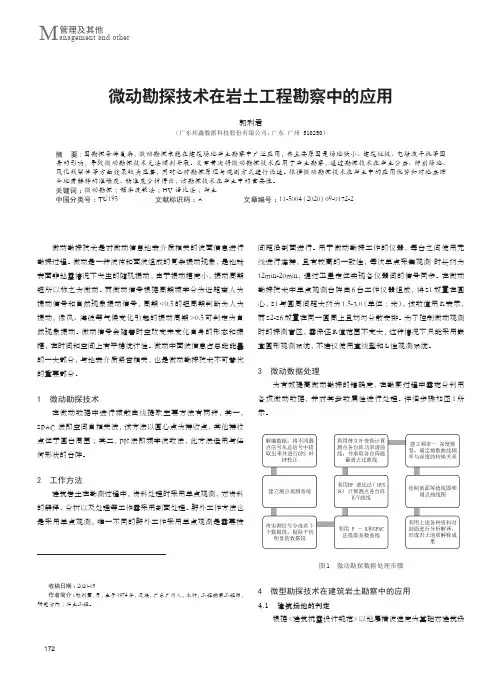

172管理及其他M anagement and other微动勘探技术在岩土工程勘察中的应用郭利君（广东邦鑫数据科技股份有限公司，广东 广州 510250）摘 要:因勘探条件复杂，微动勘探未能在建筑场地岩土勘察中广泛应用，其主要原因是场地狭小、建筑垃圾、电磁波干扰等因素的影响，导致微动勘探技术无法顺利开展。
文章首次将微动勘探技术应用于岩土勘察，通过勘探技术在岩土分层、辨别场地、风化残留体等方面效果较为显著，同时也对勘探原理与观测方式进行论述。
根据微动勘探技术在岩土中的应用优势和对地层综合地质解释的准确度、精准度分析得出，该勘探技术在岩土中的重要性。
关键词：微动勘探； 频率波数法；HV 谱比法；岩土中国分类号：TU195 文献标识码：A 文章编号：11-5004（2020）09-0172-2 收稿日期：2020-05作者简介：郭利君,男，生于1974年，汉族，广东广州人，本科，工程勘察工程师，研究方向：岩土工程。
微动勘探技术是对微动信息地表介质相关的波面信息进行勘探过程。
微动是一种波体和面波组成的复杂振动现象，是地球表面非地震情况下发生的随机振动，由于振动幅度小，振动周期短所以称之为微动。
而微动信号根据周期频率分为近距离人为振动信号和自然现象振动信号，周期<0.5的短周期判断为人为振动，像风、海浪等气候变化引起的振动周期>0.5可判定为自然现象振动。
微动信号会随着时空改变来变化自身的形态和振幅，在时间和空间上有平稳统计性。
微动中面波信息占总能能量的一大部分，与地表介质紧密相关，也是微动勘探技术不可替代的重要部分。
1 微动勘探技术在微动数据中进行频散曲线提取主要方法有两种，其一，SPAC 法即空间自相关法，该方法以圆心点为接收点，其他接收点位于圆台周围；其二，PK 法即频率波数法，此方法适用与任何形状的台阵。
2 工作方法建筑岩土在勘测过程中，资料处理时采用单点观测，对资料的解释、分析以及处理等工作需采用剖面处理。
(2023)微动探测技术方法原理、成果报告提纲、单点微动探测技术成果图册、资料解释推断(一)微动探测技术简介微动探测技术是指通过微小振动感应器件对物体的微动进行检测，并将所获得的信号进行分析处理，以达到对物体微动状态的识别和监测的技术。
本文将围绕微动探测技术的方法原理、成果报告提纲、单点微动探测技术成果图册、资料解释推断等方面进行阐述。
微动探测技术方法原理微动探测技术的方法原理主要是基于振动感应器件对物体的低频微动进行感应，在感应器件的输出端会出现微弱的振动信号。
这种信号需要经过传感器放大、滤波、数据采集等处理，才能得到对物体微动的相关参数。
具体技术方案包括：1.基于微机电系统技术的振动感应器件设计；2.采用数字信号处理技术进行信号处理和滤波；3.开发微动识别算法，实现对物体微动状态的识别。
微动探测技术成果报告提纲微动探测技术的成果报告中，我们主要阐述以下内容：1.微动探测技术的研究背景和意义；2.微动探测技术的研究方法和技术路线；3.对大量实验数据进行分析和整理，并提出微动探测技术的应用前景；4.对微动探测技术的研究方向和未来的发展进行探讨。
单点微动探测技术成果图册单点微动探测技术的成果图册主要包括以下方面：1.单点微动检测装置的研制；2.单点微动探测仪器的性能测试；3.单点微动探测技术在实际工程中的应用；4.单点微动探测技术的应用案例和效果展示。
微动探测技术资料解释推断通过资料的解释，我们可以推断出微动探测技术的应用前景和发展趋势：1.微动探测技术在科学研究、工业生产等领域都具有广泛应用前景；2.微动探测技术将越来越趋向于智能化和高效化；3.微动探测技术的未来研究将更加注重在算法优化和自动化控制上。
以上就是针对微动探测技术的方法原理、成果报告提纲、单点微动探测技术成果图册、资料解释推断的相关文章。
微动探测技术的研究与发展，将会为人们的生产和生活带来更多的便利和创新。
微动探测技术的应用微动探测技术在许多领域中都有非常重要的应用，如：1.工业领域：用于机械装备、制造设备等的微动监测和诊断；2.环境监测：用于地震、环境振动等的监测；3.医疗领域：用于心脏微动诊断、呼吸检测等；4.科学探测：用于探测宇宙微弱震动等。

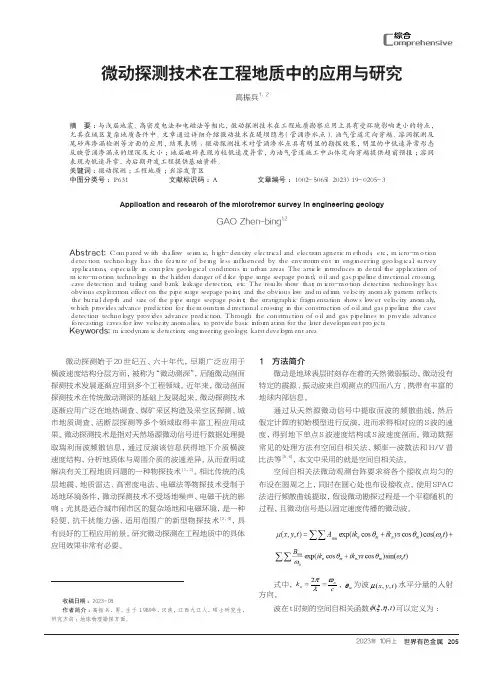

205微动探测技术在工程地质中的应用与研究高振兵1，2（１．江西省地质局第二地质大队，江西 九江 ３３２０００；２．江西金浔有色工程技术有限公司，江西 九江 ３３２０００）摘 要：与浅层地震、高密度电法和电磁法等相比，微动探测技术在工程地质勘察应用上具有受环境影响更小的特点，尤其在城区复杂地质条件中。
文章通过详细介绍微动技术在堤坝隐患（管涌渗水点）、油气管道定向穿越、溶洞探测及尾砂库渗漏检测等方面的应用，结果表明：微动探测技术对管涌渗水点具有明显的勘探效果，明显的中低速异常形态反映管涌渗漏点的埋深及大小；地层破碎表现为较低速度异常，为油气管道施工中山体定向穿越提供超前预报；溶洞表现为低速异常，为后期开发工程提供基础资料。
关键词：微动探测；工程地质；岩溶发育区中图分类号：Ｐ６３１ 文献标识码：Ａ 文章编号：１００２－５０６５（２０２３）１９－０２０５－３Application and research of the microtremor survey in engineering geologyGAO Zhen-bing 1,2（１．Ｊｉａｎｇｘｉ Ｐｒｏｖｉｎｃｅ ｇｅｏｌｏｇｙ ｂｕｒｅａｕ ｔｈｅ ｓｅｃｏｎｄ ｂｒｉｇａｄｅ， Ｊｉｕｊｉａｎｇ ３３２０００，Ｃｈｉｎａ；２．Ｊｉａｎｇｘｉ Ｊｉｎｘｕｎ ｃｏｌｏｕｒｅｄ Ｅｎｇｉｎｅｅｒｉｎｇ Ｔｅｃｈｎｏｌｏｇｙ ＬＴＤ，Ｊｉｕｊｉａｎｇ ３３２０００，Ｃｈｉｎａ）Abstract: Ｃｏｍｐａｒｅｄ ｗｉｔｈ ｓｈａｌｌｏｗ ｓｅｉｓｍｉｃ， ｈｉｇｈ－ｄｅｎｓｉｔｙ ｅｌｅｃｔｒｉｃａｌ ａｎｄ ｅｌｅｃｔｒｏｍａｇｎｅｔｉｃ ｍｅｔｈｏｄｓ， ｅｔｃ．， ｍｉｃｒｏ－ｍｏｔｉｏｎ ｄｅｔｅｃｔｉｏｎ ｔｅｃｈｎｏｌｏｇｙ ｈａｓ ｔｈｅ ｆｅａｔｕｒｅ ｏｆ ｂｅｉｎｇ ｌｅｓｓ ｉｎｆｌｕｅｎｃｅｄ ｂｙ ｔｈｅ ｅｎｖｉｒｏｎｍｅｎｔ ｉｎ ｅｎｇｉｎｅｅｒｉｎｇ ｇｅｏｌｏｇｉｃａｌ ｓｕｒｖｅｙ ａｐｐｌｉｃａｔｉｏｎｓ， ｅｓｐｅｃｉａｌｌｙ ｉｎ ｃｏｍｐｌｅｘ ｇｅｏｌｏｇｉｃａｌ ｃｏｎｄｉｔｉｏｎｓ ｉｎ ｕｒｂａｎ ａｒｅａｓ． Ｔｈｅ ａｒｔｉｃｌｅ ｉｎｔｒｏｄｕｃｅｓ ｉｎ ｄｅｔａｉｌ ｔｈｅ ａｐｐｌｉｃａｔｉｏｎ ｏｆ ｍｉｃｒｏ－ｍｏｔｉｏｎ ｔｅｃｈｎｏｌｏｇｙ ｉｎ ｔｈｅ ｈｉｄｄｅｎ ｄａｎｇｅｒ ｏｆ ｄｉｋｅ （ｐｉｐｅ ｓｕｒｇｅ ｓｅｅｐａｇｅ ｐｏｉｎｔ）， ｏｉｌ ａｎｄ ｇａｓ ｐｉｐｅｌｉｎｅ ｄｉｒｅｃｔｉｏｎａｌ ｃｒｏｓｓｉｎｇ， ｃａｖｅ ｄｅｔｅｃｔｉｏｎ ａｎｄ ｔａｉｌｉｎｇ ｓａｎｄ ｂａｎｋ ｌｅａｋａｇｅ ｄｅｔｅｃｔｉｏｎ， ｅｔｃ． Ｔｈｅ ｒｅｓｕｌｔｓ ｓｈｏｗ ｔｈａｔ： ｍｉｃｒｏ－ｍｏｔｉｏｎ ｄｅｔｅｃｔｉｏｎ ｔｅｃｈｎｏｌｏｇｙ ｈａｓ ｏｂｖｉｏｕｓ ｅｘｐｌｏｒａｔｉｏｎ ｅｆｆｅｃｔ ｏｎ ｔｈｅ ｐｉｐｅ ｓｕｒｇｅ ｓｅｅｐａｇｅ ｐｏｉｎｔ， ａｎｄ ｔｈｅ ｏｂｖｉｏｕｓ ｌｏｗ ａｎｄ ｍｅｄｉｕｍ ｖｅｌｏｃｉｔｙ ａｎｏｍａｌｙ ｐａｔｔｅｒｎ ｒｅｆｌｅｃｔｓ ｔｈｅ ｂｕｒｉａｌ ｄｅｐｔｈ ａｎｄ ｓｉｚｅ ｏｆ ｔｈｅ ｐｉｐｅ ｓｕｒｇｅ ｓｅｅｐａｇｅ ｐｏｉｎｔ； ｔｈｅ ｓｔｒａｔｉｇｒａｐｈｉｃ ｆｒａｇｍｅｎｔａｔｉｏｎ ｓｈｏｗｓ ｌｏｗｅｒ ｖｅｌｏｃｉｔｙ ａｎｏｍａｌｙ， ｗｈｉｃｈ ｐｒｏｖｉｄｅｓ ａｄｖａｎｃｅ ｐｒｅｄｉｃｔｉｏｎ ｆｏｒ ｔｈｅ ｍｏｕｎｔａｉｎ ｄｉｒｅｃｔｉｏｎａｌ ｃｒｏｓｓｉｎｇ ｉｎ ｔｈｅ ｃｏｎｓｔｒｕｃｔｉｏｎ ｏｆ ｏｉｌ ａｎｄ ｇａｓ ｐｉｐｅｌｉｎｅ； ｔｈｅ ｃａｖｅ ｄｅｔｅｃｔｉｏｎ ｔｅｃｈｎｏｌｏｇｙ ｐｒｏｖｉｄｅｓ ａｄｖａｎｃｅ ｐｒｅｄｉｃｔｉｏｎ． Ｔｈｒｏｕｇｈ ｔｈｅ ｃｏｎｓｔｒｕｃｔｉｏｎ ｏｆ ｏｉｌ ａｎｄ ｇａｓ ｐｉｐｅｌｉｎｅｓ ｔｏ ｐｒｏｖｉｄｅ ａｄｖａｎｃｅ ｆｏｒｅｃａｓｔｉｎｇ； ｃａｖｅｓ ｆｏｒ ｌｏｗ ｖｅｌｏｃｉｔｙ ａｎｏｍａｌｉｅｓ， ｔｏ ｐｒｏｖｉｄｅ ｂａｓｉｃ ｉｎｆｏｒｍａｔｉｏｎ ｆｏｒ ｔｈｅ ｌａｔｅｒ ｄｅｖｅｌｏｐｍｅｎｔ ｐｒｏｊｅｃｔｓ．Keywords: ｍｉｃｒｏｄｙｎａｍｉｃ ｄｅｔｅｃｔｉｏｎ； ｅｎｇｉｎｅｅｒｉｎｇ ｇｅｏｌｏｇｙ； ｋａｒｓｔ ｄｅｖｅｌｏｐｍｅｎｔ ａｒｅａ收稿日期：２０２３－０８作者简介：高振兵，男，生于１９８９年，汉族，江西九江人，硕士研究生，研究方向：地球物理勘探方面。

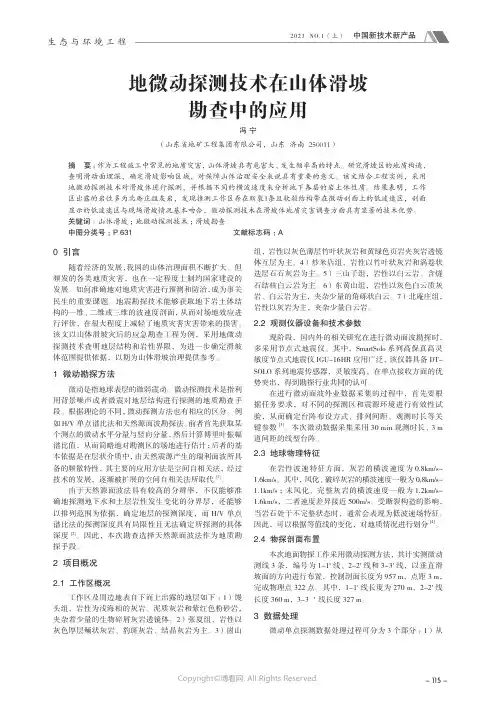

- 115 -生 态 与 环 境 工 程0 引言随着经济的发展，我国的山体治理面积不断扩大。
但频发的各类地质灾害，也在一定程度上制约国家建设的发展。
如何准确地对地质灾害进行预测和防治，成为事关民生的重要课题。
地震勘探技术能够获取地下岩土体结构的一维、二维或三维的波速度剖面，从而对场地效应进行评价，在很大程度上减轻了地质灾害灾害带来的损害。
该文以山体滑坡灾后的应急勘查工程为例，采用地微动探测技术查明地层结构和岩性界限，为进一步确定滑坡体范围提供依据，以期为山体滑坡治理提供参考。
1 微动勘探方法微动是指地球表层的微弱震动。
微动探测技术是指利用背景噪声或者微震对地层结构进行探测的地质勘查手段。
根据理论的不同，微动探测方法也有相应的区分。
例如H/V 单点谱比法和天然源面波勘探法。
前者首先获取某个测点的微动水平分量与竖向分量，然后计算傅里叶振幅谱比值，从而简略地对勘测区的场地进行估计；后者的基本依据是在层状介质中，由天然震源产生的瑞利面波所具备的频散特性，其主要的应用方法是空间自相关法，经过技术的发展，逐渐被扩展的空间自相关法所取代[1]。
由于天然源面波法具有较高的分辨率，不仅能够准确地探测地下水和土层岩性发生变化的分界层，还能够以排列范围为依据，确定地层的探测深度，而H/V 单点谱比法的探测深度具有局限性且无法确定所探测的具体深度[2]。
因此，本次勘查选择天然源面波法作为地质勘探手段。
2 项目概况2.1 工作区概况工作区及周边地表自下而上出露的地层如下：1）馒头组，岩性为浅海相的灰岩、泥质灰岩和紫红色粉砂岩，夹杂着少量的生物碎屑灰岩透镜体。
2）张夏组，岩性以灰色厚层鲕状灰岩、豹斑灰岩、结晶灰岩为主。
3）崮山组，岩性以灰色薄层竹叶状灰岩和黄绿色页岩夹灰岩透镜体互层为主。
4）炒米店组，岩性以竹叶状灰岩和涡卷状迭层石石灰岩为主。
5）三山子组，岩性以白云岩、含燧石结核白云岩为主。
6）东黄山组，岩性以灰色白云质灰岩、白云岩为主，夹杂少量的角砾状白云。
分析土木工程中微动勘探技术的运用摘要：近几年来，微动勘探技术作为一种新的探测手段，在土木工程中已经得到了广泛的应用，由于是新兴起来的一种手段，因此，在技术上还不够成熟，为了能够使其在土木工程其发挥出重要的作用，还需要对技术进行进一步的研究与完善。
本文通过对微动勘探技术的介绍，并且分析其在土木工程中的运用。
关键词：土木工程；微动勘探；运用近年来，随着我国经济的不断发展和人们生活水平的不断提高，公共设施越来越多，因此，对公共设施的安全性要求也越来越高。
微动勘探技术是在土木工程中新兴起来的一种技术，具有设备简单、施工快捷方便等优势，微动勘探技术凭借着自身的诸多优点，在土木工程中得到了广泛的应用，给土木工程的质量带来了充足的保障。
一、微动勘探技术概述（一）微动勘探技术的基本原理微动是一种由体波和面波组成的相对来说较为复杂的振动，微动信号的形态以及其振幅都会随着时间空间的变化而出现相应的变化。
但是，这种变化在相对来说较短的时间及空间范围内，表现的是不明显的，甚至可以说，在一定的时间及空间的范围内，它是具有相对稳定性的，因此，可以采用时空的观念的平稳随机过程理论来进行描述。
所谓的微动勘探技术就是以这种平稳随机过程的理论为基本的理论依据，从微动信号中提取得到面波的波频曲线，然后，对这种面波的波频曲线进行反演，这样就可以得到地下横波的速度结构，在土木工程中有重要的作用。
（二）微动勘探技术的特点微动勘探技术之所以能够在土木工程中得到广泛应用，是因为其本身所具有的诸多优势，微动勘探技术的主要特点包括以下几个方面：1、设备简单、施工方便微动勘探技术在实施的过程中，所需要的设备仅仅是3台地震仪便可完成工作，如果想在短时间内完成勘察工作，则可以采用7台地震仪来进行勘察，将这些仪器按照二重同心型正三角形的方式排列，能够实现短时间内对百米深度的相关信息进行勘察，施工相对来说比较方便。
2、对环境没有特殊的要求微动勘探技术在实施的过程中对周围的环境没有特殊的要求也是其一个主要的特点，一般来说，微动勘探技术较适合应用在人口密集的地区，这样可以在微动勘探技术工作的过程中提供丰富的信号源，使微动勘探工作顺利进行。

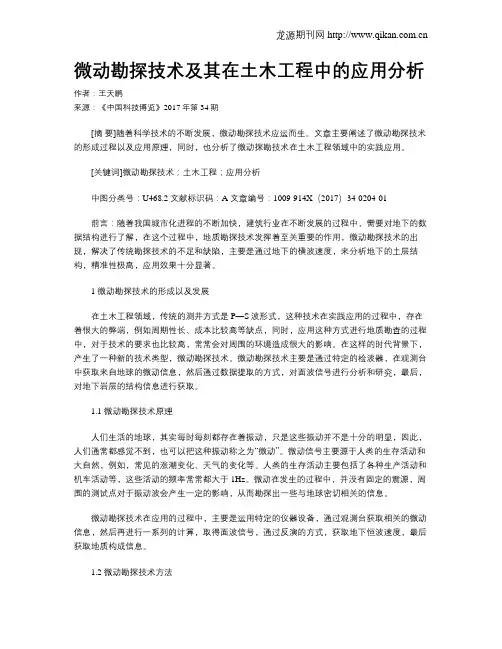

微动勘探技术及其在土木工程中的应用分析作者：王天鹏来源：《中国科技博览》2017年第34期[摘要]随着科学技术的不断发展，微动勘探技术应运而生。
文章主要阐述了微动勘探技术的形成过程以及应用原理，同时，也分析了微动探勘技术在土木工程领域中的实践应用。
[关键词]微动勘探技术；土木工程；应用分析中图分类号：U468.2 文献标识码：A 文章编号：1009-914X（2017）34-0204-01前言：随着我国城市化进程的不断加快，建筑行业在不断发展的过程中，需要对地下的数据结构进行了解，在这个过程中，地质勘探技术发挥着至关重要的作用，微动勘探技术的出现，解决了传统勘探技术的不足和缺陷，主要是通过地下的横波速度，来分析地下的土层结构，精准性极高，应用效果十分显著。
1 微动勘探技术的形成以及发展在土木工程领域，传统的测井方式是P—S波形式，这种技术在实践应用的过程中，存在着很大的弊端，例如周期性长、成本比较高等缺点，同时，应用这种方式进行地质勘查的过程中，对于技术的要求也比较高，常常会对周围的环境造成很大的影响。
在这样的时代背景下，产生了一种新的技术类型，微动勘探技术。
微动勘探技术主要是通过特定的检波器，在观测台中获取来自地球的微动信息，然后通过数据提取的方式，对面波信号进行分析和研究，最后，对地下岩层的结构信息进行获取。
1.1 微动勘探技术原理人们生活的地球，其实每时每刻都存在着振动，只是这些振动并不是十分的明显，因此，人们通常都感觉不到，也可以把这种振动称之为“微动”。
微动信号主要源于人类的生存活动和大自然，例如，常见的涨潮变化、天气的变化等。
人类的生存活动主要包括了各种生产活动和机车活动等，这些活动的频率常常都大于1Hz。
微动在发生的过程中，并没有固定的震源，周围的测试点对于振动波会产生一定的影响，从而勘探出一些与地球密切相关的信息。
微动勘探技术在应用的过程中，主要是运用特定的仪器设备，通过观测台获取相关的微动信息，然后再进行一系列的计算，取得面波信号，通过反演的方式，获取地下恒波速度，最后获取地质构成信息。
世界有色金属 2021年 6月下110地质勘探G eological prospecting微动探测在矿山采空区勘查中的应用张 星，丁志军，连伟章（甘肃省有色地质调查院，甘肃 兰州 ７３００００）摘 要：本文简要介绍了微动探测的基本原理和方法，着重阐述了外业施工流程和其在矿山地下采空区勘查中的应用，并以乌鲁木齐市六道湾某矿山采空区为例，探讨微动勘查方法和在矿山采空区勘查中的应用效果。
关键词：微动探测；视Ｓ波速度；空间自相关；矿山采空区勘查；频散曲线中图分类号：ＴＤ１６６ 文献标识码：Ａ 文章编号：１００２－５０６５（２０２１）１２－０１１０－３Application of micro motion detection in mine goaf explorationZHANG Xing, DING Zhi-jun, LIAN Wei-zhang（Ｇａｎｓｕ Ｎｏｎｆｅｒｒｏｕｓ Ｇｅｏｌｏｇｉｃａｌ Ｓｕｒｖｅｙ Ｉｎｓｔｉｔｕｔｅ， Ｌａｎｚｈｏｕ ７３００００，Ｃｈｉｎａ）Abstract: Ｔｈｉｓ ｐａｐｅｒ ｂｒｉｅｆｌｙ ｉｎｔｒｏｄｕｃｅｓ ｔｈｅ ｂａｓｉｃ ｐｒｉｎｃｉｐｌｅｓ ａｎｄ ｍｅｔｈｏｄｓ ｏｆ ｍｉｃｒｏ ｍｏｔｉｏｎ ｄｅｔｅｃｔｉｏｎ， ｆｏｃｕｓｅｓ ｏｎ ｔｈｅ ｆｉｅｌｄ ｃｏｎｓｔｒｕｃｔｉｏｎ ｐｒｏｃｅｓｓ ａｎｄ ｉｔｓ ａｐｐｌｉｃａｔｉｏｎ ｉｎ ｔｈｅ ｅｘｐｌｏｒａｔｉｏｎ ｏｆ ｕｎｄｅｒｇｒｏｕｎｄ ｇｏａｆ， ａｎｄ ｔａｋｅｓ ａ ｍｉｎｅ ｇｏａｆ ｉｎ Ｌｉｕｄａｏｗａｎ， Ｕｒｕｍｑｉ ａｓ ａｎ ｅｘａｍｐｌｅ ｔｏ ｄｉｓｃｕｓｓ ｔｈｅ ｍｉｃｒｏ ｍｏｔｉｏｎ ｅｘｐｌｏｒａｔｉｏｎ ｍｅｔｈｏｄ ａｎｄ ｉｔｓ ａｐｐｌｉｃａｔｉｏｎ ｅｆｆｅｃｔ ｉｎ ｔｈｅ ｅｘｐｌｏｒａｔｉｏｎ ｏｆ ｍｉｎｅ ｇｏａｆ．Keywords: Ｋｅｙｗｏｒｄｓ ｍｉｃｒｏ ｍｏｔｉｏｎ ｄｅｔｅｃｔｉｏｎ； ａｐｐａｒｅｎｔ Ｓ－ｗａｖｅ ｖｅｌｏｃｉｔｙ； ｓｐａｔｉａｌ ａｕｔｏｃｏｒｒｅｌａｔｉｏｎ； ｍｉｎｅ ｇｏａｆ ｅｘｐｌｏｒａｔｉｏｎ； ｄｉｓｐｅｒｓｉｏｎ ｃｕｒｖｅ微动探测技术作为矿山勘查技术中一项重要方法，在抗干扰能力方面表现突出，且不受各种场地限制，还可以把各种各样的振动源化为自身的场源，增强信号。
微动探测技术及在工程勘察中运用分析摘要：科学技术的迅猛发展，给微动探测技术的产生和发展，提供了新的路径。
近年来，微动探测技术被广泛应用到了各类工程的勘察作业中，给工程施工提供了大量有价值的数据。
基于此，本文对微动探测技术的原理进行了简要分析后，重点阐述了这项技术的具体应用方式，其中涵盖了有效采集数据、科学处理数据等，以期为相关人员提供参考和借鉴。
关键词：微动探测技术；工程勘查；运用分析引言：微动探测技术属于天然面波技术，这种技术在初期主要是用作估算地球深部横波视速度结构，以此对地球深部的属性变化等元素进行研究。
相较于传统的探测技术，微动探测的深度要更大，并且具有极强的抗干扰能力。
本文以某供水管道岩石工程为主要案例，详细分析了微动探测方法在城市管道工程中的运用方式，旨在提升运用质量和效率1微动探测技术原理微动的含义是指自然现象和人类活动在地球表面引起的一系列微动。
微动探测技术属于被动源面波法，常用于地震勘探中，其主要的台阵方法有，三角形、菱形以及L形等，如图1。
在设计台阵的类型时，要结合场地的实际情况科学选择。
微动探测技术是基于平稳随机的过程，通过多种探测方式，获得相应的微动信号，对相关探测数据进行分析和处理后，可以获取瑞雷面波的频散曲线，在非均匀介质中，瑞雷面波会呈现出频散特性，这种特性会反演频散曲线，从而得到地下介质的横波速度。
除此之外，微动的特点有：无论何时地球表面都会存在、触发时间、方向以及强度等具有随机性、面波能量为微动总能量的17%、在时空范围一定的情况下，会呈现出统计稳定性的特征，可以借助空间和实践的平稳，随机描述过程[1]。
图 1 微动探测台阵图2微动探测技术在工程勘察中的运用方式2.1数据采集想要采集到准确的面波频散信息，就要科学合理地使用微动探测技术。
这种技术在采集数据的过程中，主要是应用二维台阵获取信号，台阵的布设方式如图1所示。
一般情况下，会使用圆形台阵，这种布阵方式的观测站台大概有5-13个，其中1个布设在圆心位置，剩余的均匀分布在圆周上。
XXX项目浅析地微动探测技术在断层勘测中的应用指导老师：组长：组员:目录摘要 ........................................................................................................... - 4 -关键词：地微动探测技术优越性断层勘察隐伏断层.............. - 4 -第一部分前言............................................................................................ - 5 -一、物探技术的含义.................................................................................... - 5 -二、断层的定义及其危害性........................................................................ - 5 -三、探测隐伏断层的意义............................................................................ - 6 -四、城市勘探中对探明隐伏断层的要求.................................................... - 6 -第二部分地微动探测技术........................................................................ - 8 -一、地微动探测技术介绍............................................................................ - 8 -（一）微动探测方法的由来................................................................ - 8 -（二）微动探测工作原理和方法技术................................................ - 9 -二、地微动探测方法的优越性.................................................................. - 12 -三、地微动探测方法应用案例.................................................................. - 13 -（一）地微动探测技术测深划分岩性层: 以地热井位选址为例... - 13 -（二）地微动探测技术在城市轨道交通勘探工作中的应用.......... - 13 -（三）地微动探测技术在水库大坝隐患探测中的应用.................. - 13 -（四）地微动探测手段在断层勘测中的应用.................................. - 14 -四、地微动探测方法的局限性和今后改进方向...................................... - 14 -第三部分地微动探测手段在断层勘测中的应用.................................. - 16 -一、微动探测法在断层勘察中的应用——以贵阳地铁2号线建设为例.- 16 -（一）工程概述.................................................................................. - 16 -（二）物探方法选择及测线布置...................................................... - 16 -（二）微动探测结果和钻探验证结果分析...................................... - 17 -（三）微动探测结果.......................................................................... - 18 -（四）钻探验证结果........................................................................ - 20 -（五）总结.......................................................................................... - 22 -二、二维微动剖面探测隐伏断裂——以河南某煤矿采区为例 .................. - 23 -结束语........................................................................................................ - 24 -参考文献.................................................................................................... - 25 -摘要地微动探测技术是在传统微动测深的基础上研究发展的一种探测新技术。
微动勘探在城市建筑场地勘察中的应用摘要：受人文干扰、地面硬化、建筑物密集等环境因素的影响，传统的物探方法在城市地质勘探中很难采集到高质量的物探数据。
微动勘探作为一种基于天然源的面波勘探方法，能够将人类的日常活动，包括各种机械振动，道路交通等作为有效信号源，具有快捷，低成本，不破坏环境等特点，在城市地质勘探中应用越来越广泛。
本文以成都某房建工程地质勘察项目为例，开展了微动勘探的试验研究工作，试验结果表明微动勘探在城市地质勘探中效果较好。
关键词：城市地质勘察、微动勘探、SPAC法1 微动勘探技术原理微动信号属于天然源信号，主要源于两个方面，一是人类的日常活动，包括各种机械振动，道路交通等，二是各种自然现象，包括海浪对海岸的撞击、河水的流动、风、雨、气压的变化等。
微动是由体波（P波和S波）和面波-瑞雷波和勒夫波组成的复杂振动，并且面波的能量占信号总能量的70％以上。
所以，常常利用微动中的面波信息研究地下横波速度结构，而实际应用中常利用微动信号中的瑞雷波。
微动信号的振幅和形态随着时间和空间的变化而发生变化。
但在一定的时空范围内具有统计稳定性，可用时间和空间上的平稳随机过程加以描述。
微动勘探方法就是以平稳随机过程理论为依据，从微动信号中提取面波的频散曲线，通过对频散曲线的反演，得到地下横波速度结构。
2微动勘探的技术特点微动勘探技术的优势主要体现在有效性和便捷性上1.微动勘探是利用自然界和人类活动所产生的震动，并从中获取面波的频散特性以推断地下速度结构，从而有效地利用了环境噪声，减少了人工震源所带来的不便，这使得微动勘探技术非常适合应用于城市的复杂环境，市区繁忙的交通不仅不影响观测，还为浅层微动勘探提供了丰富的高频信号源。
2.微动勘探不需要人工激发的震源，对周围环境不产生任何影响，仅需在测试时采取较短时间的交通管控，有利生态环境保护。
3.如果采用分布式数字地震仪布设台阵时不受场地限制。
4.由面波频散曲线推断地层横波速度结构，由于速度小，分辨率更高。
微动技术在轨道交通勘察地质分层中的应用一、研究背景和意义随着城市化进程的加快，轨道交通建设已成为现代城市交通的重要组成部分。
为了确保轨道交通的安全、高效和可持续发展，对轨道交通线路沿线的地质条件进行深入研究和准确评估显得尤为重要。
微动技术作为一种新兴的地球物理勘探方法，具有高精度、高分辨率、低成本等优点，已经在油气、水文、环境等领域取得了显著的应用成果。
在轨道交通勘察地质分层中，微动技术的应用尚处于起步阶段，尚未充分发挥其潜在优势。
研究微动技术在轨道交通勘察地质分层中的应用具有重要的理论意义和实际价值。
研究微动技术在轨道交通勘察地质分层中的应用有助于提高地质勘探的精度和效率。
传统的地质勘探方法往往需要大量的人力物力投入，且受地质条件和现场环境的影响较大。
而微动技术通过利用地下介质的微小运动来探测地质信息，能够克服这些限制，实现对地质条件的精确描述。
微动技术还可以与其他地球物理勘探方法相结合，形成综合勘探系统，进一步提高勘探效果。
研究微动技术在轨道交通勘察地质分层中的应用有助于降低工程风险。
轨道交通线路往往穿越复杂的地质环境，如断层、岩溶、地下水等。
这些地质条件对于轨道交通的安全运行构成潜在威胁，通过采用微动技术进行地质分层研究，可以提前发现可能存在的地质问题，为工程设计提供有力支持，从而降低工程风险。
研究微动技术在轨道交通勘察地质分层中的应用有助于推动相关领域的技术创新和发展。
微动技术作为一种新型的地球物理勘探方法，具有较高的研究价值和应用前景。
通过开展相关研究，可以不断优化和完善微动技术的原理和技术方法，为其他领域的地球物理勘探提供有益借鉴。
研究成果还可以为政府部门制定相关政策和规划提供科学依据，推动轨道交通建设的健康发展。
1. 轨道交通建设的发展现状和趋势随着城市化进程的加快，轨道交通建设在世界范围内得到了广泛关注和快速发展。
各国纷纷加大投资力度，以提高城市交通效率，缓解交通拥堵问题。
中国轨道交通建设也取得了显著成果，地铁、轻轨等城市轨道交通线路不断延伸，为城市居民提供了便捷的出行方式。
微动勘探技术在工程勘察中的应用摘要：随着我国建设事业的发展，城市的建设需要详细地了解地下的地质结构，常用的物探方法存在不少的弊端。
微动勘探技术采用的是天然信号震源，抗干扰能力强、勘探深度大，越来越得到人们的认可。
关键词：微动勘探；岩溶勘察；地质结构；工程物探1 前言工程勘察中，常规勘探方法有钻探、电法勘探、地震波勘探等。
由于城市施工受到场地和环境因素的制约，上述方法受诸多不利条件限制，时常难以发挥其本身的优势。
基于此，微动勘探技术应运而生，此种方法不仅便捷、经济，而且还不会受到场地的制约。
近几年内，微动勘探在多个工程物探领域中得到了广泛应用，例如岩土工程勘察、公路软基勘察、工程边坡勘察、地热勘察等。
为此，文中针对微动勘探技术在工程勘察中的应用展开了分析。
2.微动勘探方法原理地球表面时刻都处在一种微弱的震动状态下，地球表面的这种连续的微弱振动称为微动。
微动的形变位移一般在在10-4~10-3cm左右，因此人感觉不到。
微动信号主要源自于两方面：一是人类的日常活动，包括各种机械振动、道路交通等。
这些活动产生的信号频率一般大于1Hz，属于高频信号源，通常，这类微动信号也被称作常时微动。
二是各种自然现象，包括海浪对海岸的撞击、河水的流动、风、雨、气压的变化等。
这些现象产生的信号频率一般小于1Hz，属于低频信号源，通常，这类微动被称作长波微动。
微动没有特定的震源，振动来自观测点的四面八方，携带有丰富的地球内部信息。
研究表明世界各地的微动频谱形态大体相近。
但微动在时间和空间上存在高度变化、无规律性、无重复性的特点。
所以，微动的频谱特性反映了微动在时间和空间上的变化，而这点正是利用微动信号来研究地下横波速度结构的重要参数。
微动是由体波（P波和S波）和面波（瑞雷波和勒夫波）组成的复杂振动，其中面波的能量占信号总能量的70 % 以上。
所以，常常利用微动中的面波信息研究地下横波速度结构。
微动勘探无需任何人工震源，具有经济环保的优点；另外微动信号频率低、波长大，勘探深度大，已有的研究表明SPAC 法的有效波长范围为台站半径的3.2—17.2倍；台阵式的观测系统具有较强的抗干扰能力，所以微动勘探具有越来越广泛的应用前景。
物探微动技术在工程地质勘察中的应用研究摘要：在工程建设中，地质勘察是很重要的工作内容，采用物探微动技术，可以充分保障工程地质勘察效果，有助于工程单位充分掌握工程所在地区的地质组成情况，根据相应的勘察结果，能够更好的保障工程建设质量。
本文对物探微动技术在工程地质勘察中的应用进行了研究，以供参考。
关键词：物探微动技术；工程地质勘察；应用在工程的建设过程中，地质勘察是非常重要的一个施工程序，只有对工程地质进行了一系列勘察以后，并充分了解了地质的具体情况，才好确定工程结构以及受力的问题。
如果在地质勘察的过程中，勘察结果有比较大的偏差，就容易对工程最终质量造成很大的影响，甚至可能造成严重的经济损失。
传统地质勘察中，主要采用的是钻探、探井等方法，但相应的方法往往要花费大量的人力、物力，工作效率也较低，且容易破坏地质基础完整性，因此，工程地质勘察中加强了对物探微动技术的应用，这一技术有着较强的抗干扰能力，探测深度也较大，对环境不会造成太大的干扰，在城市工程地质勘察中有着广泛的应用，为工程建设提供了有力的技术支撑。
1、物探微动技术的基本原理1.1微动波的产生微动波指的是地球自身所存在的一种微动振动波，通过采用相应的波基仪器，可以有效采集相应的振动信号，而地球不同时期会形成不同的沉积岩石层，由于不同岩石层的密度不同，相应的波动反射特性就会有一定的不同，地球微动所产生的波束在穿越不同地质层的时候，所产生的参数也就存在一定的不同，利用相应的物理仪器，对采集到的波动参数进行分析，就能够获得相应地质层的信息，这也是地质勘察分析中的主要原理。
地球微动所产生的波束存在多种类型，一般为面波与体波，且波束在穿越不同地质层时还会受到一定的干扰，这就使得波束分析难度较大。
由于微动相应的振幅较小，振幅位移通常在10-4~10-3cm左右，因此，地震仪使用中，就需要放大倍数，增大微动信号，但需要注意的是，除了会放大微动信号，也会放大其中的噪声。
微动技术在工程地质勘查中的应用摘要：地质雷达、浅震、高密度、瞬变等常规物探技术在浅部勘探中应用良好，却难以满足中深部勘探的需求。
而可控源音频大地电磁法、地震、磁法、重力等为深部勘探中常用的手段，也存在一些缺陷，例如电磁法存在电磁干扰、重力在深部不能满足高精度探测需求、地震需要强大震源危险且成本高昂等等，所以新的物探手段——微动勘探技术，成了目前地勘行业研究、应用的热点。
微动勘探技术采集天然源信号，不受电磁干扰、绿色环保，分辨率高、探测范围大、经济高效，在城镇等人口密集区有着传统物探手段不可比拟的优势。
本文以当地地质环境数据为基础，详细阐述了微动技术在地质勘查中的运用。
关键词：微动技术；工程；地质勘查引言“微动勘探技术”也称为“天然源面波勘探技术”，是一项较新的地球物理勘探新技术，虽名称不同，但本质相同。
在地球表面，无论何时何地都存在一种天然的微弱振动，如自然现象和人类活动，这是一种由体波和面波组成的复杂振动，面波的能量占信号总能量的70%以上，振动信号的振幅和形态随时空变化而发生变化，但在一定时空范围内具有统计稳定性，可用时间和空间上的平稳随机过程描述，这些振动信号为微动提供了震源。
微动勘探无需人工震源，具有精度高、抗干扰能力强、操作简单、实施速度快、经济、环保等特点，近年来逐步应用于矿产勘查、地下空间勘察、灾害勘察、工程勘察及工程检测等领域。
但到目前为止，关于微动勘探技术在工程地质勘察领域系统研究及推广应用仍较少，前人研究大都较为零散和单一，未形成完整的方法体系。
1微动探测勘察利用微动探测技术进行煤矿采空区的勘察，使用仪器为GT-MST微动测试仪。
GT-MST微动测试仪的标准配置具体为:10台GT-MST基站，含电源适配器、网线等;10只检波器，频率可选;Lora天线、GPS天线、WiFi天线;1个U盘，含采集软件;1台笔记本电脑;1台工业AP;1套处理软件。
该微动测试仪采用无线节点式基站，可据勘察需求拓展基站数量;具备高精度外置GPS，记录子基站点位，一键生成平面位置分布图;具备本地对时、GPS对时2种时间同步模式;具备24位高性能AD，可实现各通道同步采样;可以无线操控，界面友好，设备轻便，仪器功耗低，连续工作时间大于12h;可以实现工业级AP通信，户外可满足半径100m无线传输;可选配单分量或三分量微动检波器;具有离线数据存储模式，可满足连续12h的数据存储。
微动勘探技术在某地的应用发布时间：2021-06-28T16:35:31.663Z 来源：《基层建设》2021年第9期作者：魏永宁[导读]新疆维吾尔自治区煤田地质局综合地质勘查队新疆乌鲁木齐市 830009引言某省中部的溱潼凹陷是一个在新生代拉张背景下形成的典型的南断北超的箕状凹陷，下第三系为南断北超、南深北浅的半地堑盆地结构，其上发育上第三系、第四系坳陷。
为了了解本地区地层的具体情况，利用微动探测技术进行探测，探测目标剖面上对应的视S波速度的变化情况，以获取相应的地层构造。
1 勘查区地质特征构造上属于苏北~南黄海盆地东台坳陷的一个次级构造单元（三级构造单元），位于东台坳陷区吴堡低凸起与泰州凸起之间，整体呈北东东向展布。
北以吴堡~博镇断裂为界，东南部与泰州凸起以断层相接，西连江都隆起，东接梁垛低凸起，西北部与吴堡低凸起以斜坡相连，东北方向较开阔，过梁垛与白驹凹陷、海安凹陷相连，西南部较狭窄，是凹陷的收敛部位。
面积约1200km2，新生界最大厚度约6000m。
溱潼凹陷自南向北划分为断阶带、深凹带、斜坡带三个构造带，其中斜坡带又可分为内斜坡带、坡垒带和外斜坡带。
南部断阶带整体走向北东，部分被近东西向（个别为近南北向）断层错断。
南部断阶带断裂系统十分发育，除有控制凹陷边界的大断层（I级断裂）外，尚发育有次一级控制着构造和地层沉积特征的主干断层（II级断裂），在平面上断裂走向大都以北东东向为主。
少部分为北东向。
2 微动探测的原理地球表面不论在何时何地都存在一种天然的微弱震动，称为地脉动或常时微动（Microtremor or Ambient vibration），它源于自然界和人类的各种活动。
自然界中的风、潮汐、气压变化、火山活动等都会产生震动；而人类活动产生的震动包括车辆移动、工厂机械运行，甚至人的行走等，前者频率小于1Hz，后者频率大于1Hz。
微动是一种没有特定震源的天然源振动，它是由体波（P波和S波）和面波（瑞雷波和勒夫波）组成的复杂振动，并且面波的能量占信号能量的70%以上，微动中的面波信息与地表介质密切相关，实际运用中常利用微动信号的瑞雷波信息。
161管理及其他M anagement and other收稿日期：2020-10作者简介：李冬冬，男，生于1991年，汉族，湖北荆州人，硕士，助理工程师，研究方向：地球物理勘查、工程物探方面研究。
微动探测技术在采空区勘查中的应用李冬冬，李 剑（安徽省地质矿产勘查局321地质队，安徽 铜陵 244000）摘 要：目前随着采矿不断的深入，遗留的采空区危害着人民的生命财产安全。
目前采空区总体表现为埋深大、结构复杂等特点，采用一般物探技术方法很难对采空区进行有效的识别。
本文以铜陵某建设用地为例，采用微动技术方法，利用浅地表随机振动信号作为震源，拾取有用的面波信号，提取面波频散曲线，采用自相关分析法，建立反演速度模型，得到地层速度结构，识别低速异常区，最后辅以钻孔验证与探测结果相符的情况下，说明了微动方法的准确性与可靠性。
关键词：物探技术；采空区；微动、空间自相关中图分类号：TD166 文献标识码：A 文章编号：11-5004（2020）20-0161-2针对金属矿山开采形成的采空区问题，采用合理、有效的勘查方法，查清其埋深及空间分布特征，为下一步评价、治理及其施工提供了有力的依据。
利用微动探测技术方法具有的高效、无损、抗干扰性强等优点，在目前采空区类勘查中发挥着重要作用。
1 采空区地球物理特征勘查区为铜陵市某建设地块，根据勘查区地层条件分析，浅部第四系地层主要为回填的碎石与粉质黏土层，下部基岩为大理岩。
微动技术主要通过波速特征来判别地下地质体分布特征，一般在巷道、采空区或破碎带附近，平稳状态下的应力突然遭到破坏后，采空区发生崩落，采空区、巷道被地下水、松散堆积岩体等介质所充填，填充区内介质与完整的围岩相比存在明显的物性（波速）差异，而且在发生崩落上部岩层较破碎，裂隙较为发育，近似表现为“漏斗”状的低速异常带，可采用空间自相关分析方法来定位地下采空区空间分布特征。
2 工作原理及方法2.1 基本原理地球表面存在着复杂的微弱振动，其主要是由体波和面波构成的，且面波的能量信号占70%以上，面波信息受介质影响较大。
