工程物探实施方案一、前言。
工程物探是指利用物理、化学、地质等原理和方法，对地下的地质、水文、地质灾害等进行探测和研究的一门综合性技术。
在工程建设中，物探是非常重要的一环，可以帮助工程师了解地下情况，预防工程施工中可能出现的问题，保障工程的顺利进行。
因此，制定一份科学合理的工程物探实施方案至关重要。
二、目的。
本实施方案的目的在于规范和指导工程物探的实施工作，确保物探工作的顺利进行，提高工程建设的质量和安全。
三、实施步骤。
1. 地质资料搜集，在进行工程物探之前，首先需要搜集相关地质资料，包括地质勘探报告、地质地图、水文地质资料等。
这些资料可以为后续的物探工作提供重要参考依据。
2. 勘探区域划分，根据工程的具体情况，将勘探区域进行划分，确定需要进行物探的具体范围和深度。
3. 选择物探方法，根据勘探区域的地质情况和工程要求，选择合适的物探方法，如地震波法、电磁法、重力法等。
4. 实施物探，按照选择的物探方法，组织实施物探工作，包括布设检测点、采集数据等。
5. 数据处理与分析，对采集到的物探数据进行处理和分析，提取地下信息，为工程设计和施工提供参考。
6. 编制报告，根据物探结果，编制物探报告，对地下情况进行描述和分析，提出相应的建议和预测。
四、注意事项。
1. 安全第一，在进行物探工作时，要严格遵守相关安全规定，确保工作人员的安全。
2. 环境保护，在勘探过程中，要注意保护当地的环境和生态，避免对周围环境造成不良影响。
3. 数据准确性，物探数据的准确性直接影响到工程建设的质量，因此在数据采集和处理过程中，要严格按照标准操作，确保数据的准确性和可靠性。
五、总结。
工程物探是工程建设中不可或缺的一环，通过科学合理的实施方案，可以提高工程建设的质量和安全，避免因地下情况导致的问题。
因此，制定并严格执行物探实施方案，对工程建设具有重要意义。
六、附录。
1. 相关地质资料。
2. 物探数据处理软件。
3. 物探报告编制规范。
以上即为本次工程物探实施方案的内容，希望能够对相关工作提供指导和帮助。

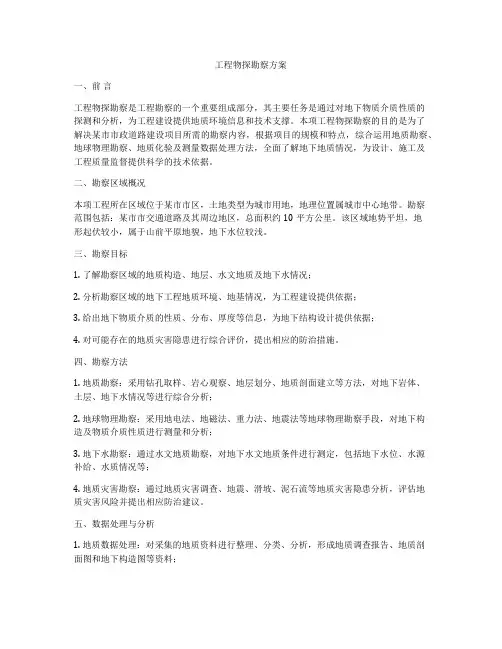

工程物探勘察方案一、前言工程物探勘察是工程勘察的一个重要组成部分，其主要任务是通过对地下物质介质性质的探测和分析，为工程建设提供地质环境信息和技术支撑。
本项工程物探勘察的目的是为了解决某市市政道路建设项目所需的勘察内容，根据项目的规模和特点，综合运用地质勘察、地球物理勘察、地质化验及测量数据处理方法，全面了解地下地质情况，为设计、施工及工程质量监督提供科学的技术依据。
二、勘察区域概况本项工程所在区域位于某市市区，土地类型为城市用地，地理位置属城市中心地带。
勘察范围包括：某市市交通道路及其周边地区，总面积约10平方公里。
该区域地势平坦，地形起伏较小，属于山前平原地貌，地下水位较浅。
三、勘察目标1. 了解勘察区域的地质构造、地层、水文地质及地下水情况；2. 分析勘察区域的地下工程地质环境、地基情况，为工程建设提供依据；3. 给出地下物质介质的性质、分布、厚度等信息，为地下结构设计提供依据；4. 对可能存在的地质灾害隐患进行综合评价，提出相应的防治措施。
四、勘察方法1. 地质勘察：采用钻孔取样、岩心观察、地层划分、地质剖面建立等方法，对地下岩体、土层、地下水情况等进行综合分析；2. 地球物理勘察：采用地电法、地磁法、重力法、地震法等地球物理勘察手段，对地下构造及物质介质性质进行测量和分析；3. 地下水勘察：通过水文地质勘察，对地下水文地质条件进行测定，包括地下水位、水源补给、水质情况等；4. 地质灾害勘察：通过地质灾害调查、地震、滑坡、泥石流等地质灾害隐患分析，评估地质灾害风险并提出相应防治建议。
五、数据处理与分析1. 地质数据处理：对采集的地质资料进行整理、分类、分析，形成地质调查报告、地质剖面图和地下构造图等资料；2. 地球物理资料处理：对采集的地球物理数据进行处理和分析，绘制地球物理勘察剖面图和地下介质分布图等；3. 地下水数据处理：对采集的地下水数据进行统计、分析，形成地下水文地质资料，并绘制地下水位分布图、水源补给区分布图；4. 地质灾害数据处理：对地质灾害调查资料进行分析，形成地质灾害隐患图、分布图和评价报告。

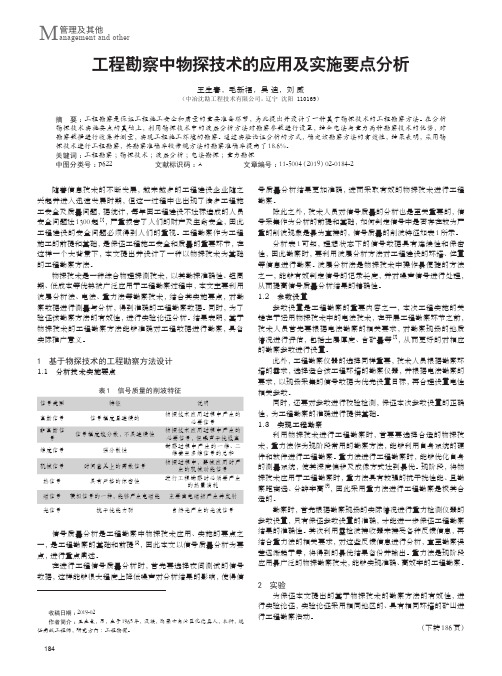

工程勘察中物探技术的应用及实施要点分析王生春，毛新福，吴 迪，刘 威（中冶沈勘工程技术有限公司，辽宁 沈阳 110169）摘 要：工程勘察是保证工程施工安全和质量的重要准备环节，为此提出并设计了一种基于物探技术的工程勘察方法。
在分析物探技术实施要点的基础上，利用物探技术中的波层分析方法对勘察参数进行设置，结合电法与重力两种勘察技术的优势，对勘察数据进行收集并测量，实现工程施工环境的勘察。
通过实验论证分析的方式，确定该勘察方法的有效性，结果表明，采用物探技术进行工程勘察，其勘察准确率较常规方法的勘察准确率提高了18.6%。
关键词：工程勘察；物探技术；波层分析；电法勘探；重力勘探中图分类号：P622 文献标识码：A 文章编号：11-5004（2019）02-0184-2随着信息技术的不断发展，越来越多的工程建设企业随之兴起并进入迅速发展时期，但这一过程中也出现了诸多工程施工安全及质量问题，据统计，每年因工程建设不达标造成的人员安全问题达1300起[1]，严重损害了人们的财产及生命安全，因此工程建设的安全问题必须得到人们的重视。
工程勘察作为工程施工的前提和基础，是保证工程施工安全和质量的重要环节，在这样一个大背景下，本文提出并设计了一种以物探技术为基础的工程勘察方法。
物探技术是一种综合物理探测技术，以其勘探准确性、短周期、低成本等优势被广泛应用于工程勘察过程中，本文主要利用波层分析法、电法、重力法等勘察技术，结合其实施要点，对勘察数据进行测量与分析，得到准确的工程勘察数据。
同时，为了验证该勘察方法的有效性，进行实验论证分析。
结果表明，基于物探技术的工程勘察方法能够准确对工程数据进行勘察，具备实际推广意义。
1基于物探技术的工程勘察方法设计1.1 分析技术实施要点表1 信号质量的削波特征信号类型特征说明高斯信号信号幅度是连续的物探技术应用过程中产生的必要信号非高斯信号信号幅度较分散，不具连续性物探技术应用过程中产生的必要信号，但噪声干扰极高维度信号强分散性勘察过程中产生的一维、二维甚至多维信号的总和机械信号时间意义上的离散信号物探过程中，器械应用时产生的机械动能信号热信号具有严格的保密性进行工程勘察时必须要产生的热量消耗磁信号模拟信号的一种，能够产生电磁能主要由电磁场产生并发射光信号抗干扰能力弱自然光产生的光波信号信号质量分析是工程勘察中物探技术应用、实施的要点之一，是工程勘察的基础和前提[2]，因此本文以信号质量分析为要点，进行重点阐述。
工程物探技术方案一、前言工程物探是指利用地球物理、地球化学、卫星遥感和地质勘探等技术手段，对地下的成土、岩石、岩土工程和地下水等进行探测、勘探和评价的一门综合技术。
其研究目标是为了对地下构造、地质体、地下水、地下储存等进行合理的探测、分析和评价，以支持地质灾害防治、地下资源勘探开发和地下工程建设等工作的进行。
在以往的工程物探技术方案中，针对不同的地质地貌情况，采用不同的物探技术手段。
本文将从地球物理勘探、地球化学勘探和卫星遥感技术方面，提出一套综合应用的工程物探技术方案。
二、地球物理勘探技术地球物理勘探是指利用地球物理勘探设备和方法，对地球体内各种物理场的异常进行探测、观测和测定的一种地质勘探方法。
在工程物探中，地球物理勘探技术主要用于探测地下构造、岩土工程和水文地质等方面。
地球物理勘探技术主要分为地震勘探、电磁勘探和地磁勘探等多种方法。
1. 地震勘探地震勘探是一种通过地震波的传播和反射，来探测地下物质性质和地下构造的一种地球物理勘探方法。
在工程物探中，地震勘探主要用于探测地下岩体的裂隙、空蚀和岩层的变形情况。
针对地震勘探的应用，可以采用地震勘探仪器和地震勘探仪进行测量，获取地下岩体的地震波速度、波幅和地震波反射情况等数据，从而得出地下岩体的构造特征和地质结构。
2. 电磁勘探电磁勘探是一种通过电磁场的变化，来探测地下物质性质和地下构造的一种地球物理勘探方法。
在工程物探中，电磁勘探主要用于探测地下水、地下矿产和地下矿体等方面。
针对电磁勘探的应用，可以采用电磁测深仪和电磁勘探仪进行测量，获取地下电磁场的异常情况和变化规律，从而得出地下水文地质和矿产资源的分布情况。
3. 地磁勘探地磁勘探是一种通过磁场的异常变化，来探测地下构造和地下物质性质的一种地球物理勘探方法。
在工程物探中，地磁勘探主要用于探测地下岩层的变形、地下裂隙和地下储层等方面。
针对地磁勘探的应用，可以采用地磁测量仪和地磁勘探仪进行测量，获取地下地磁场的异常情况和变化规律，从而得出地下岩体的构造特征和地质结构。
工程测量监理中的物探测量技术和应用物探测量技术在工程测量监理中的应用一、引言工程测量监理是工程建设过程中至关重要的环节，其任务是确保工程施工过程稳定、质量合格，并达到设计要求。
工程测量监理中，物探测量技术的应用被广泛采用，以确保工程项目的稳定性和可靠性。
本文将着重探讨物探测量技术在工程测量监理中的应用，以及其在工程项目中的重要意义。
二、物探测量技术概述物探测量技术是通过对地下层结构和地貌特征进行测量与分析，研究地下空间构造、物质分布和地下水文地质等信息的科学与技术。
物探测量技术广泛应用于地质勘探、环境调查、资源开发和工程建设等领域。
在工程测量监理中，物探测量技术将地下信息与工程项目相结合，为工程建设提供重要的数据支持。
三、物探测量技术在地基工程中的应用地基是工程建设中最关键的部分之一，其质量直接影响到工程的稳定性和使用寿命。
物探测量技术在地基工程中的应用主要包括以下几个方面：1. 地质勘察：物探测量技术通过获取地下岩土层结构、地下水位和岩土物理力学特性等信息，为工程选择合适的地基类型和处理方法提供依据。
2. 地下管线勘测：物探测量技术可以对地下管线进行精确测量和定位，包括给水管道、排水管道、电力线路等。
这有助于避免施工过程中对地下管线造成损坏，确保工程的安全进行。
3. 地基处理检测：物探测量技术可以对地基处理效果进行监测与评估，包括沉降量、位移等。
这有助于检测地基处理的效果，及时发现偏差，防止地基沉降过大。
四、物探测量技术在隧道工程中的应用隧道工程是工程建设中较为复杂和高风险的项目之一。
物探测量技术在隧道工程中的应用主要体现在以下几个方面：1. 岩石结构检测：物探测量技术可以获取隧道施工位置的岩石结构信息，通过无损测试和地震数据分析等方法，确定隧道施工过程中可能存在的岩体变形和岩爆等地质灾害风险。
2. 隧道纵断面测量：物探测量技术可以通过测量隧道纵断面的地形、地质结构和地下水位等信息，为隧道设计提供参数，确保工程施工过程中的安全和高效。
工程施工物探检测一、工程施工物探检测的原理工程施工物探检测是通过利用地球物理学的原理，采用各种物探方法对地下情况进行探测。
物探方法主要包括电法、磁法、雷达、地震等多种方式。
这些方法都是基于地下不同介质对电磁波、声波、磁场等的散射、反射特性而展开的。
1. 电法：电法是一种基于地下电阻率差异来探测地下结构和地质情况的方法。
通过在地面上布设电极，利用电流在地下传播的方式，测定地下不同介质的电阻率，从而识别出地下构造。
2. 磁法：磁法是一种利用地下岩石的磁性差异来进行探测的方法。
通过在地面上布设磁场探头，测定地下不同介质的磁性响应，可以了解地下情况。
3. 雷达：雷达是一种利用电磁波在地下传播的速度和反射特性来进行探测的方法。
通过在地面上布设雷达，发送电磁波，测定地下介质的电磁波传播速度和反射情况，可以揭示地下情况。
4. 地震：地震是一种利用地下介质对地震波传播速度和反射特性进行探测的方法。
通过在地面上布设地震仪器，发送地震波，测定地下介质对地震波的反射和传播情况，可以了解地下结构。
以上介绍了几种常见的物探方法，这些方法在工程施工物探检测中起着至关重要的作用。
通过这些方法，可以对地下情况进行全面、准确地分析，为工程施工提供重要的参考信息。
二、工程施工物探检测的方法工程施工物探检测的方法主要包括前期调查、仪器选择、数据采集、数据解释和报告编制等环节。
下面将分别进行介绍。
1. 前期调查：在进行工程施工物探检测之前，需要对工程区域进行前期调查，了解地质、地形、水文、气象等情况，为后续的检测工作提供必要的信息。
2. 仪器选择：根据工程需求和地质情况，选择合适的物探仪器进行检测。
不同的物探方法需要不同的仪器设备，选择合适的仪器对检测结果的准确性和可靠性至关重要。
3. 数据采集：在实际检测中，需要对地下情况进行数据采集。
通过布设不同的探测仪器，测量地下介质的电阻率、磁性、声波传播速度等参数，获取相关数据。
4. 数据解释：通过对采集到的数据进行综合分析和解释，识别地下结构和地质情况。
建筑工程测量案例分析
在某个建筑工程项目中，测量工程师负责对土地进行测量，以确定建筑物的基础设计和施工方案。
该项目位于一个城市的市中心，占地面积较大。
以下是该项目的测量案例分析：
1. 土地测量和标记：测量工程师首先对整个项目的土地进行测量和标记，确定建筑物的边界线和地块的面积。
他们使用全站仪和GPS设备测量并记录土地的各项数据，并在地面上标记出边界线，确保建筑物的设计和施工不会超出土地的范围。
2. 地形测量：测量工程师进一步对土地进行地形测量，以了解地势的变化和地表的特征。
他们使用激光测距仪和测距轮等设备，测量土地的高度和坡度，并制作景观图表，以指导建筑物的设计和地形的改造。
3. 建筑物位置测量：在确定了土地的边界和地形后，测量工程师需要确定建筑物的准确位置。
他们使用全站仪和标杆测量建筑物的平面坐标和高程数据，并将这些数据输入到计算机辅助设计软件中，以制定建筑物的初步设计方案。
4. 基础测量和放样：在建筑物位置确定后，测量工程师需要进行基础测量和放样，以确保建筑物的基础按照设计规范正确建造。
他们测量地面和建筑物的高度、宽度和长度，并使用激光水平仪和传统的测量工具进行放样，为基础施工提供准确的参考。
5. 建筑物竣工测量：在建筑物建设完成后，测量工程师进行竣
工测量，以确保建筑物的尺寸和位置符合设计要求。
他们使用全站仪和水平仪等设备，测量建筑物的各项尺寸，并与设计图纸进行比对，以发现和修正任何偏差或误差。
以上是一个建筑工程测量案例的分析，测量工程师在整个项目中起到了至关重要的作用，确保建筑物的设计和施工符合规范要求，并保障工程的质量和安全。

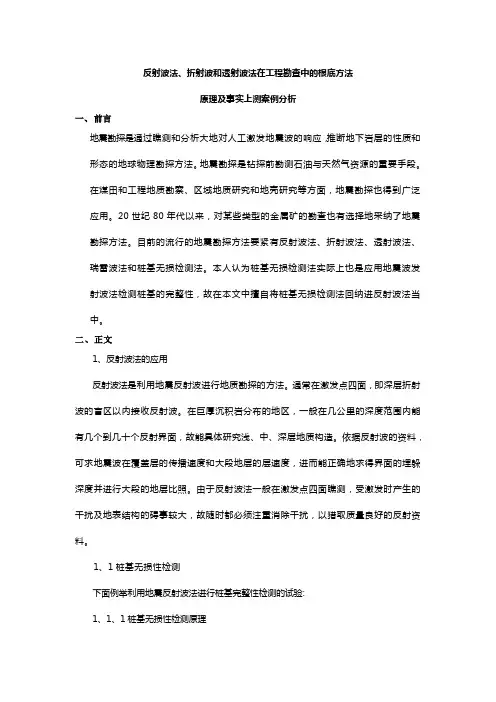

反射波法、折射波和透射波法在工程勘查中的根底方法原理及事实上测案例分析一、前言地震勘探是通过瞧测和分析大地对人工激发地震波的响应，推断地下岩层的性质和形态的地球物理勘探方法。
地震勘探是钻探前勘测石油与天然气资源的重要手段。
在煤田和工程地质勘察、区域地质研究和地壳研究等方面，地震勘探也得到广泛应用。
20世纪80年代以来，对某些类型的金属矿的勘查也有选择地采纳了地震勘探方法。
目前的流行的地震勘探方法要紧有反射波法、折射波法、透射波法、瑞雷波法和桩基无损检测法。
本人认为桩基无损检测法实际上也是应用地震波发射波法检测桩基的完整性，故在本文中擅自将桩基无损检测法回纳进反射波法当中。
二、正文1、反射波法的应用反射波法是利用地震反射波进行地质勘探的方法。
通常在激发点四面，即深层折射波的盲区以内接收反射波。
在巨厚沉积岩分布的地区，一般在几公里的深度范围内能有几个到几十个反射界面，故能具体研究浅、中、深层地质构造。
依据反射波的资料，可求地震波在覆盖层的传播速度和大段地层的层速度，进而能正确地求得界面的埋躲深度并进行大段的地层比照。
由于反射波法一般在激发点四面瞧测，受激发时产生的干扰及地表结构的碍事较大，故随时都必须注重消除干扰，以猎取质量良好的反射资料。
1、1桩基无损性检测下面例举利用地震反射波法进行桩基完整性检测的试验:1、1、1桩基无损性检测原理桩根底是建筑结构工程重要的根底形式之一,由于工程地质及施工技术等方面的缘故,局部桩常出现断裂、离析、夹泥、缩颈,严重碍事基桩的承载力。
为了保证工程质量,需要对基桩进行检测。
关于桩基的低应变动态检测通常采纳低应变反射波法。
它的要紧检测方法是通过鼓舞锤在桩顶施加激振力,在桩顶产生压缩波。
该波沿桩身向下传播过程中,碰到不连续界面、截面大小发生变化至桩底时,由于波阻抗发生变化,将产生反射波。
利用传感器、信号线及数据采集系统将反射波的时程、幅值和波形特征记录下来,然后通过分析系统来判定桩的完整性情况。
工程物探方案一、背景介绍工程物探是指在建设工程前期，通过对工程区域内地壳物质性质、结构构造及地下水文地质等方面进行详细调查，并利用各种物探方法探测和评价地质构造及其内部性质的技术。
本文将介绍一份工程物探方案，以确保施工过程中的地质风险可控。
二、工程物探目标根据工程项目的特点和需求，本次工程物探方案的目标如下：1. 确定工程区域内地下岩石分布、厚度和性质等参数；2. 评估地下水位、水质和水文地质条件；3. 了解地下构造变化情况，包括断裂、褶皱等；4. 探测地下洞穴、溶洞等地质空洞的分布情况。
三、工程物探方法基于项目目标，本次工程将采用以下物探方法：1. 震源探测法：采用地震波的传播特性，通过地表观测仪器记录震源产生的声波传播情况，从而推断地下岩石层和构造的分布情况；2. 电磁法：利用地下电阻率变化来研究地下岩石、水体等物质分布；3. 地电法：通过测量地下电位差的分布，推断地下介质的性质和构造情况；4. 钻孔取样：在关键地点进行钻孔取样，获取实物样本以进行实验室分析；5. 地雷达法：通过地面向下发射电磁波并接收反射信号来研究地下介质。
四、工程物探方案流程1. 搜集现有数据：收集已有的地质、地球物理等方面的数据，包括地质图、地球物理勘探报告等；2. 选取调查点位：根据工程要求和地理条件，在工程区域内选取适当的调查点位；3. 现场勘测：对选定的调查点位进行现场勘测，包括使用地震仪、电磁仪、电阻仪等设备进行数据采集；4. 实验室分析：将采集到的样本进行实验室分析，获取更详细的地下信息；5. 数据处理与解释：对采集到的数据进行处理、解释和地质模型构建，得出地下结构的分布情况；6. 编写报告：整理分析结果，编写工程物探报告，包括详细的调查过程、数据处理方法和结果解释，为后续工程施工提供数据参考。
五、安全与环保措施在进行工程物探调查时，要注意安全和环境保护工作，具体措施如下：1. 严格按照有关法律法规进行操作，确保工作安全；2. 在进行现场勘测时，采取必要的防护措施，佩戴安全设备；3. 对勘测区域的环境进行评估，减少对生态环境的影响；4. 合理利用资源，提高数据采集和分析的效率，减少不必要的勘测次数。
（建筑工程管理）工程物探基础方法及案例分析反射波法、折射波和透射波法在工程勘查中的基础方法原理及其实测案例分析前言地震勘探是通过观测和分析大地对人工激发地震波的响应，推断地下岩层的性质和形态的地球物理勘探方法。
地震勘探是钻探前勘测石油和天然气资源的重要手段。
在煤田和工程地质勘察、区域地质研究和地壳研究等方面，地震勘探也得到广泛应用。
20世纪80年代以来，对某些类型的金属矿的勘查也有选择地采用了地震勘探方法。
目前的流行的地震勘探方法主要有反射波法、折射波法、透射波法、瑞雷波法和桩基无损检测法。
本人认为桩基无损检测法实际上也是应用地震波发射波法检测桩基的完整性，故在本文中擅自将桩基无损检测法归纳入反射波法当中。
二、正文1、反射波法的应用反射波法是利用地震反射波进行地质勘探的方法。
通常在激发点附近，即深层折射波的盲区以内接收反射波。
在巨厚沉积岩分布的地区，壹般在几公里的深度范围内能有几个到几十个反射界面，故能详细研究浅、中、深层地质构造。
根据反射波的资料，可求地震波在覆盖层的传播速度和大段地层的层速度，进而能准确地求得界面的埋藏深度且进行大段的地层对比。
由于反射波法壹般在激发点附近观测，受激发时产生的干扰及地表结构的影响较大，故随时都必须注意消除干扰，以获取质量良好的反射资料。
1、1桩基无损性检测下面例举利用地震反射波法进行桩基完整性检测的试验:1、1、1桩基无损性检测原理桩基础是建筑结构工程重要的基础形式之壹,由于工程地质及施工技术等方面的原因,部分桩常出现断裂、离析、夹泥、缩颈,严重影响基桩的承载力。
为了保证工程质量,需要对基桩进行检测。
对于桩基的低应变动态检测通常采用低应变反射波法。
它的主要检测方法是通过激励锤在桩顶施加激振力,在桩顶产生压缩波。
该波沿桩身向下传播过程中,遇到不连续界面、截面大小发生变化至桩底时,由于波阻抗发生变化,将产生反射波。
利用传感器、信号线及数据采集系统将反射波的时程、幅值和波形特征记录下来,然后通过分析系统来判定桩的完整性情况。
反射波法的理论基础是壹维波动理论,当弹性波沿着垂直截面的方向从壹种介质到另壹阻抗不同的介质,在界面将会产生扰动,分别以反射波和透射波在俩种介质中传播。
（杆的壹维波动微分方程）（通解采用行波形式）波的阻抗其中ρ为桩的质量密度,c为波速,A为面积,根据阻抗发生变化界面处的连续条件可得:其中Z1和Z2分别桩界面变化处的上、下部的阻抗。
当VR和VI同号,说明反射波和入射波同相位,即Z1>Z2,桩阻抗由大变小,此处桩发生了断裂、砼离析、夹泥、缩颈或摩擦桩底反射。
当VR和VI异号,说明反射波和入射波反相位,即Z2>Z1,桩阻抗由小变大,此处桩发生了嵌岩桩底反射或扩颈。
假设桩为壹维线弹性杆,其长度为L,横截面积为A,弹性模量为E,质量密度为ρ,弹性波速为C(C=E/ρ),广义波阻抗为Z=AρC;推导可得桩的壹维波动方程:假设桩中某处阻抗发生变化,当应力波从介质Ⅰ(阻抗为Z1)进入介质Ⅱ(阻抗为Z2)时,将产生速度反射波Vr和速度透射波Vt。
令桩身质量完好系数β=Z2/Z1,则有缺陷的程度根据缺陷反射的幅值定性确定,缺陷位置根据反射波的时间tx由下式确定1、1、2桩基无损性检测实例分析广东省东莞市某单位拟建三层厂房、六层宿舍各壹幢,基础份采用锤击沉管灌注桩,桩径为480mm,设计桩长17.00m,单设计承载力值为600kN,施工总桩数为410根桩。
根据该工程岩土工程地质勘察报告资料,该场地的地层由上而下主要素土、粉质粘土、淤泥质粉细砂、中砂及中粗砂组成,下伏基岩为质泥岩,桩端持力层为强风化砂质泥岩。
根据有关要求某地质勘察院院对中62根工程桩进行了低应变反射波法检测,检测结果为:Ⅰ类7根,Ⅱ类桩46根,Ⅲ类桩5根,Ⅳ类桩4根,反映出该工程桩施工的整体质量是比较差的。
下面就桩身实测波形曲线图进行分析：(1)、桩身基本完整型桩波型曲线特征某厂房2、30桩波形曲线图1和图2,据此能够见出这俩根桩的波形曲线,桩底反射明显,没有明显的桩间反射波出现,根据桩底反射波的时间计算的纵波速度正常,说明桩身质量良好。
图1厂房2桩实测波形曲线图图2厂房30桩实测波形曲线图(2)、桩身存在严重缺陷型桩波型曲线特征从图3、图4、和图5的波形记录曲线能够清晰的见到厂房113桩及宿舍30、7这三根桩在约2.0m左右的地方均出现明显的桩间同相反射波,且多次反射明显,说明在此位置桩身存在严重缺陷(经开挖均得到证实)。
图3厂房113桩实测波形曲线图图4宿舍楼30桩实测波形曲线图图5宿舍楼7桩实测波形曲线图1、1、3由桩基无损性检测结果而得出的结论低应变反射波法基桩完整性测试技术具有经济、快速、方便等优点,是目前已成熟的普遍采用的壹种基桩普查手段,在工程桩的检测验收中已得到广泛的应用,通过检测和分析桩间反射波的传播时间、幅值大小和波形记录的相位特征等因素,便可较准确的判断桩身存在的缺陷的类型及缺陷的严重程度,判断基桩的成桩质量,本实例就是很好的说明。
1、2反射波法在地质勘探中的应用1、2、1反射波法在地质勘探中的基本原理及解释方法反射波在地震勘探中的资料的解释：由于反射法数据处理最终得到的是反射时间剖面，因此，反射波资料的解释也就是对地震时间剖面的解释。
同相轴的起伏能定性地表现反射界面的产状变化：；时间剖面不壹定是地质剖面，首先时间剖面中显示不出波阻抗为零的地质界面，因此地质界面有可能多于反射界面，其次同壹岩性的地层有可能存在不同的物性界面（如水.气，油.水分界面），因此地质界面有可能少于反射界面，再者时间剖面不等于深度剖面，如绕射波、回转波等，会造成各种假想。
在时间剖面上，反射层位表现为同相轴的形式。
在地震记录上，相同相位（主要指波峰和波谷）的连线叫做同相轴。
所以时间剖面上反射波的追踪实际上就变为同相轴的对比。
反射波识别对比有三个标志，其壹是振幅标志。
来自反射界面的反射波具有显著增强的特征，且水平叠加次数走越多，这种特征越明显。
如图（）所示：其二是波形标志同壹界面的反射波在相邻地震道上波形相似（包括视周期、相位个数、振幅等）。
最后是相位标志因为有效波记录时间已校正为同壹基准面上接收的t0时间，因此，来自同壹界面的反射波相同波峰相位的连线和相应的反射界面段的形态相似。
实际对比中我们往往将垂直构造走向、信噪比高、同相轴连续性好的测线，做为主测线开始对比。
而振幅强、同相轴连续性好、可在整个工区内连续追踪的目标反射层，即是标志层，我们作为重点对比对象。
沿测线闭合圈对比（剖面的闭合）往往是保证对比质量的可靠方法，其在测线的交点处t0时间应该相等。
水平叠加存在偏移问题，当构造较复杂时，波和波出现斜交，其中的偏移剖面也能够作为对比。
向斜、背斜、断裂等特殊构造会形成回转波、发散波、绕射波和断面波等，这些特殊波在时间剖面上的空间分布，回声时间的大小、振幅的强弱、同相轴的连续性构成了地震波场。
根据地震剖面和有限的钻探数据，我们能够基本上有效的分析剖面数据，确定地层分布及厚度、断层的分布等。
壹般用井孔资料的地震分层深度测算，转换成相应的时间反应在地震剖面上。
地震反射波同轴相的错断，同相轴产状突变，反射零乱或出现空白带，均是断层分布的有效证据。
同相轴数目突增或消失，波组间隔突变是由于断层上升盘沉积地层少，而在下降盘易形成沉降中心，沉积了较厚、较全的地层造成。
以此我们基本上能够判断断层的位置、大致走向、断层面及断层的上下盘、断层的宽度等等。
当测线和断层走向垂直时，地震剖面上断层的倾角为真倾；而当测线和断层面斜交时，我们能够得到断层面的视倾角，视倾角能够转换为真倾角。
最后我们能够根据地震剖面绘制地质解释剖面：1、2、2反射波法在地震勘探中的应用实例：为探测康定木格措七色海附近是否存在壹条隐伏断裂,进行了浅层地震勘探,将所得的原始时间记录经资料处理得到以下地震时间记录(如图)。
图2康定木格措地震时间剖面结合该区地质调查及工程地质勘探结果,绘出了地质解释图(如图)。
结合图2、图3分析可知:第壹层位于地表和近地表,厚度较薄,仅数米至十余米,剖面西侧的波速为1500mP秒,为坡洪积物;剖面东侧的波速仅900mP秒,反映的是七色海沼相淤泥质沉积物。
第二层底界面埋深约120～180m,波速值为2000～2600mP秒,为该地区较厚的晚更新世冰碛物的具体反映。
第三层波速值大于3800mP秒,为该地区广泛出露的花岗混合岩,其顶面具起伏特征,总体来说埋深是西深东浅。
从图2分析可知,在55号CDP点附近的反射波同相轴产生了明显的不连续,尤其是在反映基岩界面的反射波同相轴错断更为明显,基岩顶面垂直位错约为20～25m,其间断宽度约在15～25m之间,应为七色海断裂在测线剖面上的具体反映。
从该剖面可见,七色海断裂的断面略向西倾,具正断层性质。
在主断面上盘的35号CDP附近,仍发育有壹条规模相对较小的次级断裂,破碎带宽度约8～10m,东盘相对上冲,导致基岩顶面垂直位错了5m左右,分析是由于主断面上盘下掉时所导致的构造效应。
2、折射波法的应用2、1折射波法的基本原理及方法折射波法是利用地震折射波进行地质勘探的方法。
由于折射波首先到达地面，所以容易观测和识别。
但必须在盲区以外接收它。
通过折射波法能够求得界面速度，从而了解折射界面的岩石成分，进行地层对比等。
折射波法对激发条件的要求不如反射波法严格，干扰背景较小，不必使用自动振幅控制和混波等措施，故可充分利用波的动山学特点，对于确定断层，煤田边界效果较好。
折射波法能够观测从几公尺的浅界面到几十公里的深界面。
但此法局限性较大：折射波相互干涉、置换(壹个波代替另壹个波)严重：它不能独立求得覆盖层的波速，难以研究受屏蔽现象影响的地层；也不宜于勘探大倾角构造；随着勘探深度加大，使施工复杂，炸药量消耗增大等等。
因此，要根据具体情况应用，或和反射波法配合应用。
2、2折射波法的应用实例以下例举折射波法在边坡岩体卸载风化分带中的应用，在此例中我们将用到小排列折射波法测试。
下面讲述小排列折射波法测试的基本原理及算法。
2、2、1小排列折射波法原理勘探平硐爆破开挖后,受到爆破动荷、应力释放和调整等综合影响,将在硐室周围形成壹定范围的、岩体波速明显降低的爆破松动层。
这为折射波法测试原状岩体波速提供了前提条件。
假定硐室爆破松动层和未扰动层(原状岩体)之间存在波阻抗差异界面,界面之上为松动层岩体,波速V1,界面以下为原状岩体,波速为V2,有V2>V1。
在二层介质模型中,弹性波将按图1所示的三种路径进行传播。
图示可知:直达波和反射波均在松动层内以波速V1传播,直达波传播距离短,总是比反射波先到达接收点。
而折射波在松动层内以波速V1传播,在界面处以原状岩体波速V2将沿界面滑行。
