正视图左视图俯视图立体图除了这种以外

从正面看从正面看从侧面看从侧面看从上面看从上面看飞机飞机模型模型从上面看从正面看主视图俯视图你能说出正方体的三视图分别是什么图形吗
从前面看
从侧面看
从上面看
你 能 猜 出 是 什 么 物 体 吗？
在生活中我们应从不同 角度，多方面地去看待一 件事物，分析一件事情。
八年级美术 上册 第八课
实用三视图
左视图方向
主视图
长
俯视图
长对正
高
左视图
主视图方向
宽 宽相等.
画出如图所示四棱锥的三视图。
正视图
左视图
俯视图
三个视图的位置
画三视图的步骤
1、在图纸上画出各视图的中心线、对称线、轴线及其 他基准线。
2、画最能反映该物体形状的视图（不一定是主视图）
3、根据三视图的对应规律画出其它视图
绘图实例：
六棱柱
谈谈收获 1、三视图的概念； 2、会画简单立体图形的三视图.
秦皇岛市第十五中学 许静
学习目标：
1、了解三视图的基本原理，知道 三视图的作用。
2、能够用三视图原理进行图形练 习。
什么是三视图？
美术中我们从 三个不同的视点看 同一物体，测量所 画出的平面形，被
。 称做三视图
物体的三视图包括 主视图、左视图和 俯视图。
一起来学习简单物体的三视图吧！
从上面看 俯视图
从 左 面 看 左 视 图
从正面看 主视图
从上面看
从左面看
从正面看
主视图
左视图
俯视图
你能说出正方体的三视图分别是什么图形吗？
想一想,再动手画一画：
高平齐
主视图
左视图
高平齐:主视图和左视 图共同反映了物体上 下方向的尺寸.

左 视 图
主视图
左视图
俯视图
合作探究
探究内容(课本P99-P100)
展示要求
1、物体有长、宽、高三个方向的 1、咬字清晰，
尺寸。每个视图能反映物体哪两个 语速适中，发
方向的尺寸？
音干脆响亮。
三视图之间的投影关系。
2、讲解的过程
结合板书，字
2、物体有上、下、左、右、前、 迹要工整认真， 后六个方位，三个视图各反映了物 板书效率要高。
补线规则：
1、先说明各个视图的名称，然后进行补 线。
2、可见的轮廓线用实线，不可见的轮廓 线用虚线；
3、补对一条线得1分，正确说明你补该 线的理由得1分，补错一条线不得分。
模型1 模型3
模型4
模型2 模型5
补线1
补线2
补线3
补线4
补线5
你都学到了哪些
知识
猜 猜 他 们 是 什 么 关有立体模型及模型对应的三视图，
用线连接起来； • 2、每组只派一名代表，每人仅限30秒； • 3、挑战成功满分3分，挑战不成功只得1
分或0分(完全不正确)。
1
2
3
A
B
C
A
1
3
B
C
2
4
D
A
1
3
B
C
2
4
D
能力提升
任务：全方位观察手中的模型，模型对应 的三视图（见学案）中有缺线，请补画。
b.侧立投影面用“W”标记；
c.水平投影面用“H”标记；
三投影面之间两两的交线 称为投影轴，分别用OX、OY、 OZ表示； 三根轴的交点Ｏ称为原点。
2、三视图的形成
现将物体放在三面 投影体系中，并尽可 能使物体的各主要表 面平行或垂直与其中 的一个投影面，保持 物体不动，将物体分 别向三个投影面作正 投影，就得到物体的 三视图。

投影面不平行原则
三个视图之间必须保证不平行，即三个投影面 之间必须相互垂直。
3
投影比例一致原则
在同一物体不同视角的投影中，各个视图的比 例尺应该保持一致，以便于进行尺寸分析和计 算。
02
三视图制作流程
确定主题和目标
明确报告需求
在制作三视图PPT前，需要了解报告的主 题、目的、受众以及需求，以便确定三视 图的内容和形式。
建筑方案设计
在建筑方案设计阶段，通过三视图可以更加直观地展示建筑物的平面布局、立面 效果和剖面结构，方便设计者和客户沟通交流。
机械设计
在机械设计中，三视图可以清晰地表达复杂的机械部件的结构和运动关系，方便 进行模拟分析和加工制造。
城市规划领域
城市交通规划
通过三视图，城市规划师可以更加清晰地展示城市交通网络 的布局、道路交叉口设计、公共交通站点设置等，方便相关 部门和市民了解和参与决策。
图纸解读
通过三视图，可以更好地理解工 程设计的细节和要求。
施工方案制定
三视图可以提供施工过程中的参考 ，帮助制定更合理的施工方案。
一个城市规划的三视图
城市规划三视图
通常包括总体规划图、分区规 划图和局部规划图等。
城市功能分区
通过三视图，可以更清晰地了 解城市的功能分区、用地性质
和交通组织等。
城市景观规划
为了更清晰地表达复杂零件或组件的结构和工作原理，需要添加插图来说明其内 部结构和功能。
05
三视图的基本类型
正视图
定义
正视图是主视图，从物体的正方向看过去。
呈现效果
正视图可以展现物体的正面形象，但无法呈现物体的侧翼。
左视图和右视图
定义
左视图和右视图分别从物体的左侧和右侧看过去。

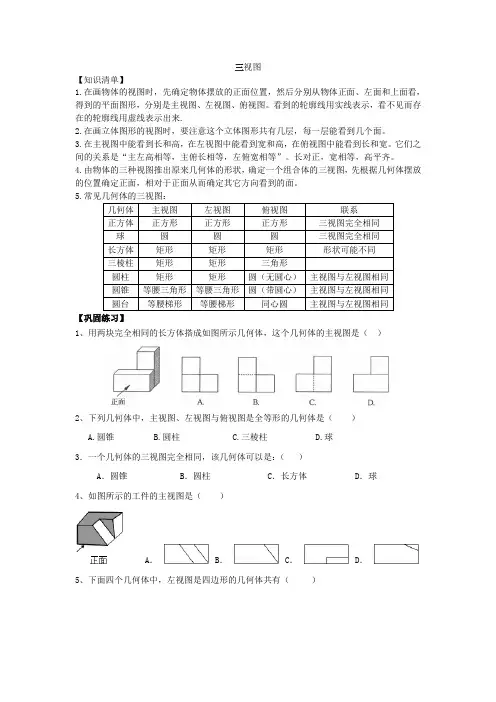

三视图【知识清单】1.在画物体的视图时，先确定物体摆放的正面位置，然后分别从物体正面、左面和上面看，得到的平面图形，分别是主视图、左视图、俯视图。

看到的轮廓线用实线表示，看不见而存在的轮廓线用虚线表示出来.2.在画立体图形的视图时，要注意这个立体图形共有几层，每一层能看到几个面。

3.在主视图中能看到长和高，在左视图中能看到宽和高，在俯视图中能看到长和宽。

它们之间的关系是“主左高相等，主俯长相等，左俯宽相等”。

长对正，宽相等，高平齐。

4.由物体的三种视图推出原来几何体的形状，确定一个组合体的三视图，先根据几何体摆放的位置确定正面，相对于正面从而确定其它方向看到的面。

5.常见几何体的三视图：【巩固练习】1、用两块完全相同的长方体搭成如图所示几何体，这个几何体的主视图是（）2、下列几何体中，主视图、左视图与俯视图是全等形的几何体是（）A.圆锥B.圆柱C.三棱柱D.球3．一个几何体的三视图完全相同，该几何体可以是：（）A．圆锥B．圆柱C．长方体D．球4、如图所示的工件的主视图是（）A．B．C．D．5、下面四个几何体中，左视图是四边形的几何体共有（）A． 1个 B． 2个 C． 3个 D．4个6.长方体的主视图、俯视图如图所示，则其左视图面积为( )A.3B.4C.12D.167、如图是一个几何体的三视图，则这个几何体的侧面积是（）A.18cm2B. 20cm2C. (18+34)cm22)cm2 D. (18+38、一个圆锥的三视图如图所示，则此圆锥的底面积为（）A．30πcm2B．25πcm2C．50πcm2D．100πcm2。
