机械制图正投影及三视图画法机械制图是机械设计过程中必不可少的一部分。
通过机械制图，可以将设计思路阐述清楚，使得设计师得以使设计成为更加可靠、经济、美观的产品。
其中，正投影及三视图是机械制图中最关键的内容之一。
正投影正投影是指将三维空间中的物体按照与视点相同的垂直方向上投影到平面上。
在机械制图中，正投影是最为常用的制图方法之一。
正投影的绘图方法相对简单，需要先确定三个坐标轴，在投影平面上绘制出对应坐标值，再以对应投影点搭建成三维模型。
正投影分为三种形式，分别为主视图、俯视图和左视图，即三视图。
三视图三视图是机械制图中最为基础的绘制方法之一，包括主视图、俯视图和左视图。
三视图的基本原则是将三个主视图按照一定比例排列在平面上，使得三个视图交错呈现，从而能够确定物体的形状和尺寸。
主视图是物体在投影方向上的正视图，也是最基本的视图。
通常将最能表示物体形状及尺寸的主视图画在最前面。
俯视图是物体在垂直于主视图方向上的投影视图。
而左侧图则是物体在主视图和俯视图的空间方向上的投影视图。
为了使三视图绘制更加准确，需要在投影过程中注意以下几点：1.确定三视图位置，首要考虑主视图位置关系。
2.利用已知尺寸推断未知尺寸，注意减少量算误差。
3.保持三个视图之间的比例关系一致。
三视图画法三视图绘制的常用画法有两种，分别是手绘画法和工具辅助画法。
手绘画法手绘画法主要是通过人工绘制，利用直尺和绘图笔进行三视图绘制。
其优点是无需电脑等辅助设备，具备灵活性高的特点。
但其缺点即是容易产生量测误差或绘图质量不高的问题。
在进行手绘画法时，需要注意以下几点：1.应先在草稿纸上画出物体轮廓。
2.在草稿纸上画出轴线和主视图及其相应的辅助构图线。
3.将主视图、俯视图、左侧图按照一定比例绘制在纸上。
其中，主视图位于中央、俯视图位于主视图上方、左侧图位于主视图左侧。
4.将三个视图的形状和尺寸精细地绘制出来，并标注尺寸。
工具辅助画法工具辅助画法是指利用计算机等辅助绘图工具，通过CAD等软件进行自动化绘图，现如今机械设计工作中有越来越广泛的应用。
三视图能够正确反映物体长、宽、高尺寸的正投影工程图（主视图，俯视图，左视图三个基本视图）为三视图，这是工程界一种对物体几何形状约定俗成的抽象表达方式。
定义三视图是观测者从三个不同位置观察同一个空间几何体而画出的图形。
将人的视线规定为平行投影线，然后正对着物体看过去，将所见物体的轮廓用正投影法绘制出来该图形称为视图。
一个物体有六个视图：从物体的前面向后面投射所得的视图称主视图（正视图）——能反映物体的前面形状，从物体的上面向下面投射所得的视图称俯视图——能反映物体的上面形状，从物体的左面向右面投射所得的视图称左视图（侧视图）——能反映物体的左面形状，还有其它三个视图不是很常用。
三视图就是主视图（正视图）、俯视图、左视图（侧视图）的总称。
特点一个视图只能反映物体的一个方位的形状，不能完整反映物体的结构形状。
三视图是从三个不同方向对同一个物体进行投射的结果，另外还有如剖面图、半剖面图等做为辅助，基本能完整的表达物体的结构。

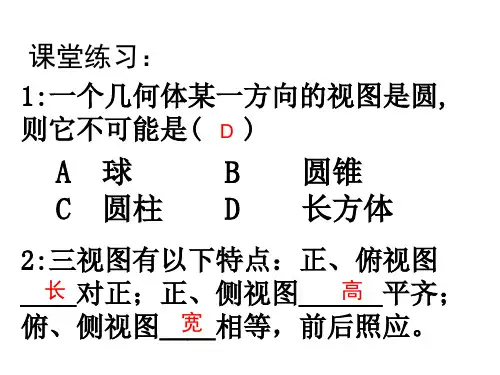

投影规则规则主俯长对正、主左高平齐、俯左宽相等即：主视图和俯视图的长要相等/ 主视图和左视图的高要相等 / 左视图和俯视图的宽要相等。
物体的投影在许多情况下，只用一个投影不加任何注解，是不能完整清晰地表达和确定形体的形状和结构的。
如图所示，三个形体在同一个方向的投影完全相同，但三个形体的空间结构却不相同。
可见只用一个方向的投影来表达形体形状是不行的。
一般必须将形体向几个方向投影，才能完整清晰地表达出形体的形状和结构。
一个视图只能反映物体的一个方位的形状，不能完整反映物体的结构形状。
三视图是从三个不同方向对同一个物体进行投射的结果，另外还有如剖面图、半剖面图等做为辅助，基本能完整的表达物体的结构。
三投影面体系投影体系我们设立三个互相垂直的平面，叫做三投影面。
这三个平面将空间分为八个部分，每一部分叫做一个分角，分别称为Ⅰ分角、Ⅱ分角…… Ⅷ分角，如图所示。
我们把这个体系叫三投影面体系，世界上有些国家规定将形体放在第一分角内进行投影。
