ad620

AD620主要用来放大小信号，其内部主要结构为一个差分结构的放大电路，
+1，R G不接时，放大倍数为1，R G= 1和8管脚外界电阻用来控制增益；公式为G=49.4kΩ
R G
5.49kΩ时，放大倍数为10，R G=499Ω时，放大倍数为100，R G=49.9Ω时，放大倍数为1000。

2和3管脚主要用来输入要放大的信号；
4和7管脚用来输入电源；电源范围：±2.3V—±8V；放大器的输出电压范围取决于其供电电压，但是，AD620的使用过程中，放大倍数的线性度受电源电压制约这一点，+5V和-5V 供电时，线性度只在+3.6V和-3.6V之间。

提高供电电压，可以扩展线性区。

具体参考下图
5管教主要是用来输入参考电压，一般情况接地，当需要运用5脚拉高或降低输出时，可以接一参考电压。

但放大倍数的线性区不会因为5脚的改变来变换。

例如：+5V和-5V供电时，线性度只在+3.6V和-3.6V之间，当5脚接+1V时，不要认为此时输出超过+4.6V(+3.6V+1V)才非线性，这是同样超过3.6V为非线性区。

6管脚主要用来输出放大之后的信号，这里6脚输出的电压主要是：输入电压X放大倍数+5脚的参考电压；
该电路中为精确的电压—电流变换器（Precision V-I Converter），图中AD620对输入的信号放大N倍后，输出到5脚与6脚之间，而5和6脚之间的AD705是一个电压跟随器，保证图中电路红色两点电压相等（理论上就是直接将两点短路，但是使用电压跟随器效果更好），这样就相当于将恒定的电压（电压值为2和3脚电压放大N倍后）直接加到R1上，这样I L就是一个稳定的值，即为一个恒流源。

AD620总结范文AD620是一款高性能、低噪声、低输入偏置电流的仪器放大器。

它是由ADI（安尔发）公司设计和生产的，广泛应用于工业、医疗、电信等领域的精确测量和控制系统中。

在这篇总结中，我们将深入探讨AD620的特点、应用和优势。

首先，AD620的特点是它具有高增益、低漂移和低噪声。

这意味着它可以放大微弱的信号，并保持低噪声和漂移，从而提供高精度的测量结果。

AD620的增益范围广泛，可以通过外部电阻和电容的选择来调整增益，满足不同应用的需求。

此外，AD620具有非常低的输入偏置电流，减小了电路中的误差，提高了系统的稳定性和可靠性。

其次，AD620适用于各种精确测量和控制系统。

它的输入电压范围大，可以接收来自传感器、变送器或其他信号源的微弱信号，并可靠地放大。

AD620的应用领域非常广泛，包括温度测量、压力测量、气体浓度检测、心电图放大等。

同时，AD620还可以用于电压供应电路、传感器接口电路和仪表放大电路等。

与其他仪器放大器相比，AD620具有几个显著的优势。

首先，它的低噪声和低漂移特性使得AD620能够提供高精度的测量结果。

其次，AD620的增益范围宽广，可满足不同应用的需求，无需更换芯片或调整电路设计。

此外，AD620的工作电压范围广，可以适应不同的电源供应。

然而，AD620也存在一些局限性。

首先，尽管AD620具有低噪声和低漂移特性，但在一些极端环境下，仍可能受到干扰。

其次，AD620在高频信号放大方面的性能可能相对较弱，不适用于一些高频应用。

最后，AD620的电源电压和电源电流需求较高，因此在应用中需要提供稳定和足够的电源供应。

综上所述，AD620是一款高性能、低噪声、低漂移的仪器放大器，适用于各种精确测量和控制系统。

它的特点包括高增益、低噪声、低漂移和低输入偏置电流。

AD620的广泛应用领域包括工业、医疗、电信等，具有高精度、稳定性和可靠性的优势。

然而，AD620也存在一些局限性，如受到环境干扰、高频信号放大性能较差和对电源供应要求较高等。

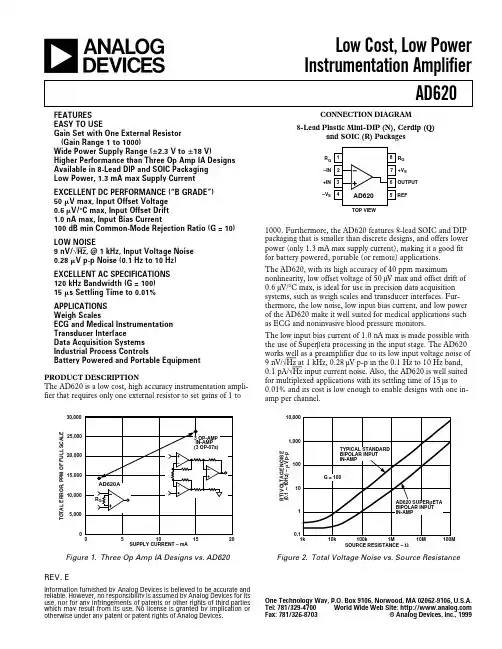

The AD620, with its high accuracy of 40 ppm maximum nonlinearity, low offset voltage of 50 µV max and offset drift of 0.6 µV/°C max, is ideal for use in precision data acquisition systems, such as weigh scales and transducer interfaces. Furthermore, the low noise, low input bias current, and low power of the AD620 make it well suited for medical applications such as ECG and noninvasive blood pressure monitors.
Nonlinearity, G = 1–1000 G = 1–100
Gain vs. Temperature
VOUT = –10 V to +10 V, RL = 10 kΩ RL = 2 kΩ
G =1
Gain >12
10,000
1
0.03 0.10 0.15 0.30 0.15 0.30 0.40 0.70
Model
Conditions
AD620A
Min
Typ Max
AD620B
Min
Typ Max
AD620S1
Min
Typ Max
Units
GAIN Gain Range
G = 1 + (49.4 k/RG) 1
Gain Error2 G=1

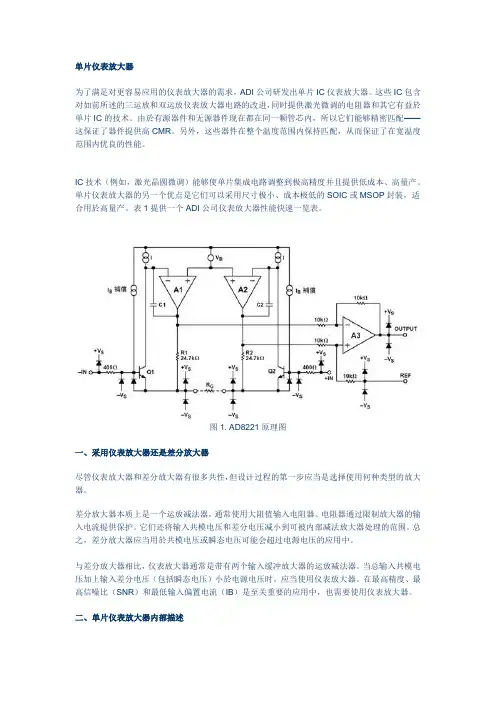

单片仪表放大器为了满足对更容易应用的仪表放大器的需求，ADI公司研发出单片IC仪表放大器。

这些IC包含对如前所述的三运放和双运放仪表放大器电路的改进，同时提供激光微调的电阻器和其它有益於单片IC的技术。

由於有源器件和无源器件现在都在同一颗管芯内，所以它们能够精密匹配——这保证了器件提供高CMR。

另外，这些器件在整个温度范围内保持匹配，从而保证了在宽温度范围内优良的性能。

IC技术（例如，激光晶圆微调）能够使单片集成电路调整到极高精度并且提供低成本、高量产。

单片仪表放大器的另一个优点是它们可以采用尺寸极小、成本极低的SOIC或MSOP封装，适合用於高量产。

表1提供一个ADI公司仪表放大器性能快速一览表。

图1. AD8221原理图一、采用仪表放大器还是差分放大器尽管仪表放大器和差分放大器有很多共性，但设计过程的第一步应当是选择使用何种类型的放大器。

差分放大器本质上是一个运放减法器，通常使用大阻值输入电阻器。

电阻器通过限制放大器的输入电流提供保护。

它们还将输入共模电压和差分电压减小到可被内部减法放大器处理的范围。

总之，差分放大器应当用於共模电压或瞬态电压可能会超过电源电压的应用中。

与差分放大器相比，仪表放大器通常是带有两个输入缓冲放大器的运放减法器。

当总输入共模电压加上输入差分电压（包括瞬态电压）小於电源电压时，应当使用仪表放大器。

在最高精度、最高信噪比（SNR）和最低输入偏置电流（IB）是至关重要的应用中，也需要使用仪表放大器。

二、单片仪表放大器内部描述1、高性能仪表放大器ADI公司於1971年推出了第一款高性能单片仪表放大器AD520，2003年推出AD8221。

这款仪表放大器采用超小型MSOP封装并且在高於其它同类仪表放大器的带宽内提供增加的CMR。

它还比工业标准AD620系列仪表放大器有很多关键的性能提高。

图2. AD8221的引脚排列AD8221是一种基於传统的三运放结构的单片仪表放大器（见图1）。
