动态路由配置及工作原理

路由器动态路由的配置⽅法⼀、实验⽬的：1．理解动态路由的⼯作原理；2. 学习并掌握动态路由协议RIP的配置；3．学习并掌握动态路由协议OSPF的配置；4．进⼀步学习路由器的配置命令。

⼆、实验原理：RIP：Routing Information Protocol，路由信息协议，是应⽤较早、使⽤较普遍的IGP内部⽹关协议，适⽤于⼩型同类⽹络，是典型的距离⽮量协议。

RIP协议跳数作为衡量路径开销的，RIP协议⾥规定最⼤跳数为15。

RIP协议有两个版本RIPv1和RIPv2。

RIPv1属于有类路由协议，不⽀持VLSM（变长⼦⽹掩码），RIPv1是以⼴播的形式进⾏路由信息的更新的；更新周期为30秒。

RIPv2属于⽆类路由协议，⽀持VLSM（变长⼦⽹掩码），RIPv2是以组播的形式进⾏路由信息的更新的，组播地址是224.0.0.9。

RIPv2还⽀持基于端⼝的认证，提⾼⽹络的安全性。

OSPF协议⽤链路状态来评估路由，可⽤于规模很⼤的⽹络。

OSPF可通过区域划分⽹络，对于规模较⼩的⽹络⼀般只设置⼀个区域0，对于规模较⼤的⽹络，可划分多个区域，其中区域0是必不可少的，它⽤于连接其它各区域。

OSPF协议采⽤组播⽅式进⾏OSPF包交换，组播地址为224.0.0.5（全部OSPF路由器）和224.0.06（指定路由器）。

OSPF协议的管理距离是110，低于RIP协议的120，所以如果设备同时运⾏OSPF协议和RIP协议，则OSPF协议产⽣的路由优先级⾼。

三、实验设备：Pc机、路由器、三层交换机四、实验拓扑图：五、实验过程：1、基本配置1）三层交换机的基本配置Switch(config)#vlan 10 ！新建VLAN10Switch(config)#interface fastethernet0/1 ！将F0/1放⼊VLAN10Switch(config-if)#switchport access vlan 10Switch(config)#vlan 50 ！新建VLAN50Switch(config)#interface fastethernet0/5 ！将F0/5放⼊VLAN50Switch(config-if)#switchport access vlan 50Switch(config-if)#exitSwitch(config)#interface vlan 10Switch(config-if)#ip address 192.168.1.2 255.255.255.0Switch(config-if)#no shutdown ！创建VLAN 10虚拟接⼝，并配置IP Switch(config-if)#exitSwitch(config)#interface vlan 50Switch(config-if)#ip address 192.168.5.1 255.255.255.0Switch(config-if)#no shutdown ！创建VLAN 50虚拟接⼝，并配置IP2）路由器基本配置在路由器A上配置端⼝IPRA(config)#interface fastethernet 1/0RA(config-if)#ip address 192.168.1.1 255.255.255.0RA(config-if)#no shutdownRA(config)#interface serial 2/0RA(config-if)#ip address 192.168.2.1 255.255.255.0RA(config-if)# Clock rate 64000 !配置其时钟频率64000RA(config-if)#no shutdown在路由器B上配置端⼝IPRB(config)#interface fastethernet 1/0RB(config-if)#ip address 192.168.3.1 255.255.255.0RB(config-if)#no shutdownRB(config)#interface serial 2/0RB(config-if)#ip address 192.168.2.2 255.255.255.0RB(config-if)#no shutdown2、配置RIPv2路由协议1）三层交换机配置RIP协议Switch(config)#router ripSwitch(config-router)#network 192.168.1.0 !申明本设备的直连⽹段Switch(config-router)#network 192.168.5.0Switch(config-router)#version 22）RA配置RIP v2协议RA(config)#router ripRA(config-router)#network 192.168.1.0RA(config-router)#network 192.168.2.0RA(config-router)#version 2RA(config-router)#no auto-summary ！关闭路由信息的⾃动汇总功能3）RB配置RIP v2协议RB(config)#router ripRB(config-router)#network 192.168.2.0RB(config-router)#network 192.168.3.0RB(config-router)#version 2RB(config-router)#no auto-summary3、验证三台路由设备的路由表，查看是否⾃动学习了其他⽹段的路由信息。

动态路由的工作原理动态路由是计算机网络中的一种路由方式，它基于动态路由协议，允许网络中的路由器根据网络状态的变化而自动调整路由表。

动态路由的工作原理涉及以下关键概念：1.动态路由协议：动态路由使用一种或多种动态路由协议，例如RIP（Routing Information Protocol）、OSPF（Open Shortest Path First）、EIGRP（Enhanced Interior Gateway Routing Protocol）等。

这些协议允许路由器交换路由信息，并根据拓扑变化和网络状态的更新来调整路由表。

2.路由器之间的信息交换：在动态路由中，相邻的路由器之间周期性地交换路由信息，或者在网络拓扑发生变化时触发信息的即时更新。

这样，每个路由器都能了解整个网络的拓扑结构和路径状况。

3.路由表更新：每个路由器维护一个路由表，该表记录了到达目的地网络的最佳路径。

当网络状态发生变化时，路由器通过动态路由协议获取新的路由信息，并更新本地路由表。

4.路由算法：动态路由协议使用特定的路由算法来计算最佳路径。

不同的协议使用不同的度量标准，例如跳数、带宽、时延等。

路由器根据这些度量标准选择最佳路径，并将这些信息广播给邻居路由器。

5.适应性和弹性：动态路由使网络具有适应性和弹性，可以自动适应网络拓扑变化。

当某个路径不可达或有更优的路径时，路由器会更新路由表，确保数据能够以最佳路径传输。

6.故障恢复：动态路由协议通常能够检测并适应网络中的故障。

当某个链路或路由器发生故障时，动态路由协议能够迅速通知其他路由器，并重新计算可达路径，以实现快速的故障恢复。

总体而言，动态路由通过协议、信息交换、路由表更新和路由算法等机制，实现了网络中路由器自适应地、实时地调整路由路径，以适应网络结构和状态的变化。

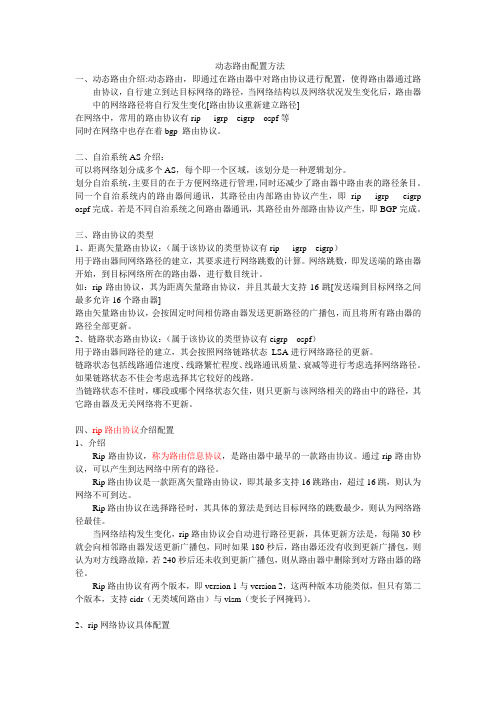

动态路由配置方法一、动态路由介绍:动态路由，即通过在路由器中对路由协议进行配置，使得路由器通过路由协议，自行建立到达目标网络的路径，当网络结构以及网络状况发生变化后，路由器中的网络路径将自行发生变化[路由协议重新建立路径]在网络中，常用的路由协议有rip igrp eigrp ospf等同时在网络中也存在着bgp 路由协议。

二、自治系统AS介绍：可以将网络划分成多个AS，每个即一个区域，该划分是一种逻辑划分。

划分自治系统，主要目的在于方便网络进行管理，同时还减少了路由器中路由表的路径条目。

同一个自治系统内的路由器间通讯，其路径由内部路由协议产生，即rip igrp eigrp ospf完成。

若是不同自治系统之间路由器通讯，其路径由外部路由协议产生，即BGP完成。

三、路由协议的类型1、距离矢量路由协议：（属于该协议的类型协议有rip igrp eigrp）用于路由器间网络路径的建立，其要求进行网络跳数的计算。

网络跳数，即发送端的路由器开始，到目标网络所在的路由器，进行数目统计。

如：rip路由协议，其为距离矢量路由协议，并且其最大支持16跳[发送端到目标网络之间最多允许16个路由器]路由矢量路由协议，会按固定时间相仿路由器发送更新路径的广播包，而且将所有路由器的路径全部更新。

2、链路状态路由协议：（属于该协议的类型协议有eigrp ospf）用于路由器间路径的建立，其会按照网络链路状态LSA进行网络路径的更新。

链路状态包括线路通信速度、线路繁忙程度、线路通讯质量、衰减等进行考虑选择网络路径。

如果链路状态不佳会考虑选择其它较好的线路。

当链路状态不佳时，哪段或哪个网络状态欠佳，则只更新与该网络相关的路由中的路径，其它路由器及无关网络将不更新。

四、rip路由协议介绍配置1、介绍Rip路由协议，称为路由信息协议，是路由器中最早的一款路由协议。

通过rip路由协议，可以产生到达网络中所有的路径。

Rip路由协议是一款距离矢量路由协议，即其最多支持16跳路由，超过16跳，则认为网络不可到达。

rip动态路由工作原理动态路由是网络中常用的一种路由协议，它能够自动收集和交换网络中的路由信息，根据网络的变化进行实时的路由更新。

RIP（Routing Information Protocol）是一种基于跳数（Hop Count）的动态路由协议，其工作原理如下：1. 路由器邻居发现：RIP路由器通过发送特殊的RIP广播请求消息来发现相邻的路由器。

这些消息被传播到网络中的所有路由器，每个路由器都会收到并处理这些消息。

2. 路由表交换：一旦路由器发现相邻路由器，它们就会交换路由表信息。

每个路由器将自己所知的路由信息打包成RIP路由更新消息，并发送给相邻路由器。

这些消息包含目的网络的IP地址、下一跳路由器以及跳数。

3. 路由更新：当路由器收到RIP路由更新消息时，它会更新自己的路由表。

路由器将消息中的新信息与自己已有的路由信息进行对比，选择最佳的路由。

RIP协议使用跳数来衡量路由的优劣，跳数越小表示路径越优。

4. 路由定时更新：为了保持路由表信息的最新，RIP协议使用路由更新定时器进行周期性的路由信息交换。

默认情况下，RIP协议每30秒发送一次路由更新消息。

5. 路由失效检测：RIP协议通过周期性地发送路由更新消息来监测路由是否仍然有效。

如果路由更新消息在一定时间内没有收到回复，则认为该路由失效，将其从路由表中删除。

总结：RIP动态路由协议通过收集和交换路由信息，实现了网络中路由的自动更新和调整。

它基于跳数来衡量路由的优劣，通过周期性的路由更新保持路由表的最新。

RIP动态路由协议能在中小型网络中实现简单而可靠的路由功能，但在大型复杂网络中的性能和灵活性有所限制，通常会选择其他更高级的动态路由协议来满足需求。

动态路由-----OSPF协议原理与单区域实验配置⼀.OSPF协议的介绍1.OSPF的概述OSPF(Open Shortest Path First)是⼀个内部⽹关协议(Interior Gateway Protocol,简称IGP)。

与RIP相对，OSPF是链路状态路协议，⽽RIP是距离向量路由协议。

链路是路由器接⼝的另⼀种说法，因此OSPF也称为接⼝状态路由协议。

OSPF通过路由器之间通告⽹络接⼝的状态来建⽴链路状态数据库，⽣成最短路径树，每个OSPF路由器使⽤这些最短路径构造路由表。

⽹络，OSPFv3⽤在⽹络。

可⽤于⼤型⽹络。

OSPF路由器收集其所在⽹络区域上各路由器的连接状态信息，即链路状态信息（Link-State），⽣成链路状态数据库(Link-State Database)。

路由器掌握了该区域上所有路由器的链路状态信息，也就等于了解了整个⽹络的拓扑状况。

OSPF路由器利⽤“最短路径优先算法(Shortest Path First, SPF)”，独⽴地计算出到达任意⽬的地的路由。

在OSPF协议下的路由器⼯作流程：2.OSPF的区域简介外部AS:⼀般来讲是运⾏另⼀个路由选择协议的区域,⽐如RIP,EIGRP等。

⾻⼲区域:Area 0,所有区域都必须(⼀般情况下)通过⾻⼲区域进⾏区域间的路由。

标准区域:同上,即最普通的区域。

末梢区域:Stub Area,不接收外部AS（AS代表同⼀路由协议下的路由区域）的路由信息。

完全末梢区域:Totally Stub Area,不接收外部AS的路由信息,同时也不接收本AS中其他Area的。

⾮纯末梢区域:NSSA(Not-So-Stub-Area),允许接收外部AS中以类型7的LSA发送的路由信息,并且ABR将类型7的LSA转换成类型5的LSA 在本AS内进⾏发送...3.OSPF的五种路由器DR:指定路由器，⼀个区域中的主路由器，当其他路由发数据给它时，指定路由器负责通知所有路由器。

动态路由协议工作原理介绍动态路由协议是计算机网络中常用的一种路由协议，它可以自动地更新路由表，实现路由的自适应和动态性。

本文将介绍动态路由协议的工作原理。

一、什么是动态路由协议动态路由协议是一种实现自动学习和更新路由表的协议，它可以根据网络的拓扑结构和链路状态，自动地选择最佳的路由路径，并将这些信息传递给其他路由器，从而构建和更新整个网络的路由表。

二、工作原理1. 链路状态路由协议（Link State Routing Protocol）链路状态路由协议是动态路由协议的一种常见类型，它的工作原理如下：（1）路由器通过交换链路状态信息，了解整个网络的拓扑结构。

（2）路由器收集到链路状态信息后，会计算出到达其他路由器的最佳路径，生成路由表。

（3）当网络发生变化时，路由器会更新链路状态信息，并重新计算路由表。

2. 距离向量路由协议（Distance Vector Routing Protocol）距离向量路由协议是另一种常见的动态路由协议，它的工作原理如下：（1）每个路由器都维护一个距离向量表，记录到达其他路由器的距离。

（2）路由器周期性地向相邻路由器发送距离向量信息，用于更新路由表。

（3）当路由器收到相邻路由器的距离向量信息后，会根据这些信息更新自己的距离向量表，并重新计算最佳路径。

三、常见的动态路由协议1. OSPF（Open Shortest Path First）OSPF是一种链路状态路由协议，它以链路状态更新的方式，通过交换链路状态信息，计算并维护到达目标网络的最佳路径。

OSPF具有快速收敛、可扩展性好等特点，广泛应用于大型企业网络和互联网中。

2. RIP（Routing Information Protocol）RIP是一种距离向量路由协议，以跳数作为距离度量标准，周期性地向相邻路由器发送更新信息，实现路由表的更新。

RIP具有简单、易于实现的特点，适用于小型网络。

3. BGP（Border Gateway Protocol）BGP是一种路径向量路由协议，用于在互联网中交换路由信息。

动态路由配置目的：掌握RIP路由协议配置方法，理解动态路由原理拓扑：原理：动态路由是指动态路由协议(如RIP)自动建立路由表，当你去掉一条连线时，它会自动去掉其路由。

路由器的每一个接口对应不同网络，而一条连接两个路由器连线的两个端点IP应该属于同一网络。

设置的IP地址时，如果路由器的其它端口已有这个网络了，则提示已有这个网络，并显示对应的端口。

步骤：1．设置计算机的IP[root#PCA root]# ifconfig eth0 10.65.1.1 netmask 255.255.0.0[root#PCB root]# ifconfig eth0 10.66.1.1 netmask 255.255.0.0[root#PCC root]# ifconfig eth0 10.69.1.1 netmask 255.255.0.0[root#PCD root]# ifconfig eth0 10.70.1.1 netmask 255.255.0.0[root#PCA root]# route add default gw 10.65.1.2[root#PCB root]# route add default gw 10.66.1.2[root#PCC root]# route add default gw 10.69.1.2[root#PCD root]# route add default gw 10.70.1.22.设置路由器的IP地址RouterA(config)int f0/0RouterA(config-if)#ip address 10.65.1.2 255.255.0.0RouterA(config-if)#no shutdownRouterA(config-if)#int f0/1RouterA(config-if)#ip address 10.66.1.2 255.255.0.0RouterA(config-if)#no shutdownRouterA(config-if)#int s0/1RouterA(config-if)#ip address 10.68.1.2 255.255.0.0 RouterA(config-if)#no shutdownRouterA(config-if)#exitRouterA(config)#ip routingRouterA(config)#router ripRouterA(config-router)#network 10.0.0.0RouterA(config-router)#endRouterA#RouterC(config)int s0/0RouterC(config-if)#ip address 10.68.1.1 255.255.0.0 RouterC(config-if)#no shutdownRouterC(config-if)#clock rate 64000RouterC(config-if)#int s0/1RouterC(config-if)#ip address 10.78.1.1 255.255.0.0 RouterC(config-if)#no shutdownRouterC(config-if)#clock rate 64000RouterC(config-if)#exitRouterC(config)#ip routingRouterC(config)#router ripRouterC(config-router)#network 10.0.0.0RouterC(config-router)#endRouterB(config)int f0/0RouterB(config-if)#ip address 10.69.1.2 255.255.0.0 RouterB(config-if)#no shutdownRouterB(config-if)#int f0/1RouterB(config-if)#ip address 10.70.1.2 255.255.0.0 RouterB(config-if)#no shutdownRouterB(config-if)#int s0/0RouterB(config-if)#ip address 10.78.1.2 255.255.0.0 RouterB(config-if)#no shutdownRouterB(config-if)#exitRouterB(config)#ip routingRouterB(config)#router ripRouterB(config-router)#network 10.0.0.0RouterB(config-router)#endRouterA#sh ip routeRouterC#sh ip routeRouterB#sh ip route应该看到路由表，如果看不到，请检查是否启动了路由转发ip routing，接口是否激活以及network设置的路由器发布网络。

动态路由配置实验原理
一、动态路由配置实验原理
动态路由配置实验是一种利用路由器实现网络通信的方式，主要是利用路由器对路由表的更新和设置，使网络通信路径更佳高效。

对于一个网络，可以通过不断更新路由器的路由表，使其始终指向最优路径，从而达到最大限度地利用网络资源，提高网络通信的效率。

动态路由配置实验的主要操作步骤如下：
1.配置路由器。

以路由器作为实验的主要组件。

在开始实验之前，需要先正确地配置路由器，比如设置IP地址、初始化路由表和配置静态路由。

2.分布式算法。

实验采用分布式算法来更新路由表，并提供一个解决网络路径问题的有效方案。

3.配置路由协议。

实验将配置路由协议，以实现路由器之间的路由表传输，这是实现动态路由配置实验的重要步骤。

4.实验监测与调试。

路由器配置完成后，要进行实验监测和调试，确保实验路由正确有效。

动态路由配置实验可以使网络通信路径更加高效，节省带宽，提高网络通信的效率。

- 1 -。
