交换机的工作原理及其配置

简述交换机的工作原理和具体工作工程交换机（Switch）是计算机网络中常用的一种设备。

它的作用是在网络中传输数据包，将数据包从发送端的设备传输到接收端的设备。

交换机是在数据链路层（OSI模型中的第二层）工作的设备，主要用于局域网（LAN）中构建网络连接。

交换机的工作原理主要是依靠学习表和转发表。

当有数据包到达交换机时，交换机会根据数据包中的目标MAC地址来判断将数据包转发到哪一个端口。

具体工程上交换机是由一些硬件和软件组成，包括交换芯片、CPU、转发表、端口以及操作系统等。

交换机的具体工作过程包括接收数据包、学习MAC地址、构建转发表以及转发数据包。

当数据包到达交换机时，交换机会首先读取数据包中的目标MAC地址。

交换机会检查转发表，如果转发表中已经有了对应的目标MAC地址和端口的映射，则直接将数据包转发到相应的端口。

如果转发表中没有对应的映射信息，交换机会将数据包广播到所有的端口上，并且记录发送这个数据包的端口和MAC地址。

当接收端的设备发回响应时，交换机就会学习到这个MAC地址对应的端口，并且将这个信息记录到转发表中。

这样，交换机会逐渐学习到网络中各个设备的MAC地址和端口的对应关系，并且构建出一个转发表。

当有数据包到达交换机时，交换机会根据转发表中的对应关系来直接将数据包转发到相应的端口。

交换机的硬件包括交换芯片、CPU和端口。

交换芯片是交换机的核心部件，它负责实际的数据包的转发工作。

交换芯片通过查找转发表来确定数据包的转发方向，然后将数据包转发到对应的端口上。

CPU负责管理交换机的软件，包括学习MAC地址、维护转发表以及处理设备的命令和配置。

每一个端口连接着不同的设备，交换机会根据端口来确定数据包的转发方向。

交换机的软件是交换机的操作系统，它负责管理交换机的各个功能。

交换机的操作系统会管理学习表、转发表、ARP表以及VLAN等。

交换机的学习表和转发表是交换机能够实现数据包的转发的关键。

学习表记录了各个设备的MAC地址和对应的端口。

交换机的工作原理和应用一、交换机的基本概念交换机是计算机网络中的重要设备，常用于局域网或广域网中。

它的主要功能是在网络中转发数据包，实现不同设备之间的通信。

交换机通过学习MAC地址，将数据包从一个接口转发到另一个接口，提供高效的数据传输和广播控制。

二、交换机的工作原理1.MAC地址学习与转发：交换机通过监听数据帧，学习每个接口连接的设备的MAC地址，并将这些信息存储在交换表中。

当接收到一个数据帧时，交换机会查询交换表，找到目标MAC地址所对应的接口，并将数据帧转发到该接口上。

2.广播与组播处理：交换机能够根据转发表中的信息，将广播和组播数据帧仅转发到需要的接口上，而不是广播到整个网络中。

这样可以提高网络的效率，并减少网络拥塞。

3.链路聚合：交换机还可以将多个物理链路聚合成一个逻辑链路，提高链路的带宽和可靠性。

当其中一个链路发生故障时，交换机能自动切换到其他链路上，保证数据的连续传输。

4.虚拟局域网(VLAN)的支持：交换机可以根据端口或MAC地址将网络划分为多个虚拟局域网，实现不同虚拟局域网之间的隔离和通信。

这样可以增强网络的安全性和管理灵活性。

三、交换机的应用场景1.局域网接入交换机：局域网接入交换机常用于办公室、学校和家庭等场景，连接多台计算机和其他网络设备。

它可以根据数据帧的目标MAC地址，将数据包传输到目标设备，实现设备之间的通信。

2.交换机与路由器结合：交换机与路由器结合可以构建复杂的企业网络。

交换机负责局域网中的内部通信，路由器则负责连接不同的局域网和广域网，实现不同网络之间的通信。

3.数据中心交换机：数据中心交换机用于连接大量的服务器和存储设备，实现数据中心内的高速数据传输。

它通常支持更高的带宽和更大的转发能力，以满足数据中心对高性能网络的需求。

4.工业交换机：工业交换机用于工业控制系统中，提供可靠的数据传输和网络连接。

它通常具有防尘、防水、防腐蚀等特性，适用于恶劣的工业环境。

四、交换机的发展趋势1.高速转发能力：随着数据量的增加，对交换机的转发能力提出了更高的要求。

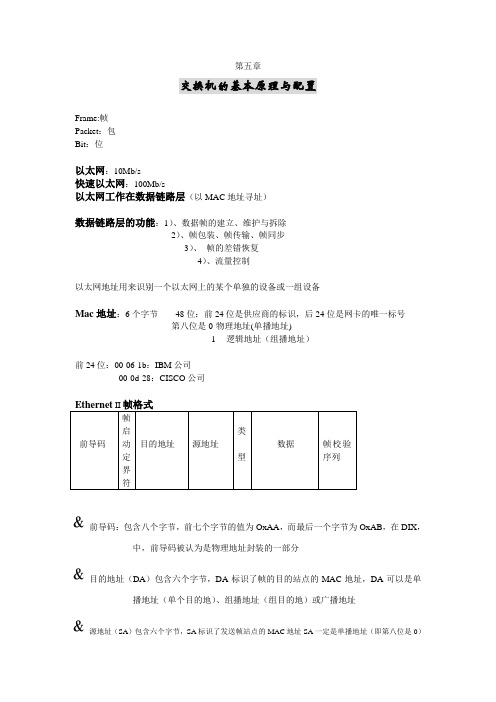

第五章交换机的基本原理与配置Frame:帧Packet：包Bit：位以太网：10Mb/s快速以太网：100Mb/s以太网工作在数据链路层（以MAC地址寻址）数据链路层的功能：1）、数据帧的建立、维护与拆除2）、帧包装、帧传输、帧同步3）、帧的差错恢复4）、流量控制以太网地址用来识别一个以太网上的某个单独的设备或一组设备Mac地址：6个字节48位：前24位是供应商的标识，后24位是网卡的唯一标号第八位是0-物理地址(单播地址)1-逻辑地址（组播地址）前24位：00-06-1b：IBM公司00-0d-28：CISCO公司﹠前导码：包含八个字节，前七个字节的值为OxAA，而最后一个字节为OxAB，在DIX，中，前导码被认为是物理地址封装的一部分﹠目的地址（DA）包含六个字节，DA标识了帧的目的站点的MAC地址，DA可以是单播地址（单个目的地）、组播地址（组目的地）或广播地址﹠源地址（SA）包含六个字节，SA标识了发送帧站点的MAC地址SA一定是单播地址（即第八位是0）﹠类型：包含两个字节，用来标识上层协议的类型，例如：0800H表示IP地址数据域包含46——1500个字节，数据域封装了通过以太网传输的高层协议信息，至少包括46个字节，否则会当做碎片帧帧校验序列（FCS）包含四个字节CISCO(思科)：美国的，生产交换机、路由器、防火墙交换机的工作原理：1）、初始状态2）、MAC地址学习3）、广播未知数据帧4）、接收方回应5）、交换机实现单播通信交换机以太网接口双工模式：（1）、单工：两个数据之间只能沿单一方向传输数据（2）、半双工：两个数据之间可以双向数据传输，但不能同时进行（3）、全双工：两个数据之间可双向且同时进行数据传输交换机以太网接口速率：（1）、接口连接时进行协商（2）、协商失败则无法正常通信配置前的连接：（1）、console电缆（2）、物理接口：计算机COM口交换机/路由器：console口（3）、软件连接：超级终端其他软件Secure CRT 软件的配置：（1）、端口选择（2）、选择连接方式（3）、COM口属性进入交换机系统时显示：switch>CISCO交换机的命令行（1）、用户模式：只能查看一些统计信息，权限最低Switch>（2）、特权模式：switch>enableSwitch#(3)、全局配置模式：switch#config terminalswitch#(4)、接口模式：switch（config）#interface fastethernet 0/1switch(config-if)#命令含义：Interface：关键字Fastethernet：接口类型“0”：模块号“1”：接口号特权模式退回用户模式：disiableTAB键：补齐命令进入全局配置模式：configure terminal或conf t进入0/1接口：interface fastethernet 0/1或int f0/1模式间转换：switch >enSwitch#conf tSwitch(config)#int f0/1Switch(config-if)#任何情况下只要按CTRL+Z（或end）回到特权模式Switch（config-if）#exitSwitch（config）#exitSwitch#disableSwitch>CTRL+A:光标移动到命令行的开始位置CTRL+E:光标移动到命令行的结束位置显示系统IOS名称以及版本信息：show version查看MAC地址表：show mac-adress-table[dynamic]Ports：对应交换机的端口号指定接口的双工模式：switch（config-if）#duplex {full/half/auto}指定接口号通信速率：switch（config-if）#speed {10/100/1000/auto}查看以太网接口的双工模式和通信速率：switch interface fastethernet 0/24 有意者请点击。

交换机基本配置的实验原理
交换机基本配置的实验原理是通过设置和调整交换机的各种参数和功能，使其能够按照预定规则进行数据转发和处理。

在实验中，首先需要了解交换机的基本工作原理。

交换机是一个网络设备，用于连接并转发网络数据包。

它可以通过学习和维护一个转发表来决定将数据包转发到哪个接口，从而实现数据的高效传输。

在进行基本配置的实验中，主要涉及以下几个方面的内容：
1. 硬件连接：将交换机与其他网络设备（如计算机、服务器等）连接起来，确保物理链路的正确连接。

2. IP地址设置：为交换机的管理接口分配一个合适的IP地址，以便进行远程管理和配置操作。

3. VLAN配置：划分虚拟局域网（VLAN），将不同的端口或设备划分到不同的VLAN中，实现隔离和安全控制。

4. STP配置：配置生成树协议（Spanning Tree Protocol），避免网络中的环路出现，提高网络的可靠性和容错能力。

5. 速率限制和流量控制：根据实际需求，设置端口的速率限制和流量控制策略，控制网络流量的传输速率和优先级。

6. 安全认证与访问控制：配置交换机的安全认证功能，限制非法访问和未经授权的设备接入。

7. 网络监控与故障排除：配置交换机的网络监控功能，实时监测网络状态和性能，并进行故障排除和问题定位。

通过实验原理的了解和实践操作，可以掌握交换机基本配置的方
法与技巧，进一步提升网络管理与维护的能力。

实验一：交换机的工作原理及vlan的配置一、实验目的1. 掌握以太网交换机的工作原理；2. 掌握以太网内pc机的通信原理；3. 掌握二层vlan技术；4. 掌握vlan技术的配置；二、实验要求举例说明：该部分是作业项目的实际需求；某公司因为业务需求，要分成两个部门，技术部、财务部；要求平时这两个部门的电脑不能通信，但是他们同属于同一个公司，要求使用统一使用192.168.1.0/24这个地址段的地址。

要求：合理的规划网络；划分vlan，满足客户需求；三、实验内容及步骤1 网络拓扑（例如下图所示）2 方法和步骤1 创建如上的Vlan后分别开启Sw1，Sw2设备。

双击sw1后打开选择Telnet.为其配置地址：127.0.0.1，端口号2101.再选择连接。

进入sw1界面后再选择断开—确定。

再选择会话选项，沟选全部显示字符再确定后重新连接就好了。

而sw2的步骤同上，只是这里的端口号改为2101.2．在sw1下创建vlan.同上sw2的代码如下：3. 设置IP。

双击主机1，进入DOS命令下：输入4测试：4的代码如下：测试表明4与2是通的，其他不通1的代码如下：测试表明1与3通，其他不通2与4相通，其他不通，代码如下：Pc1 ping Pc2不通；Pc1 ping Pc3 通；（做相应的截图）四、实验心得及体会1、通过本次实验从实际了解了VLAN 的含义对连接到的第二层交换机端口的网络用户的逻辑分段，不受网络用户的物理位置限制而根据用户需求进行网络分段及作用可以在一个交换机或者跨交换机实现，通过实验以及对代码的记忆了解，对VLAN的隔离作用得到了充分的了解。

2． 原本对于VLAN的了解不是很深刻，通过老师、同学的帮助及自己的努力获得了这份收获，让我对这门课程有了信心，在实验过程中产生了极大的兴趣。

3.通过本次的实验使知识得到了巩固加强，对于上课时的细节有了更深刻的印象。

简述交换机的工作原理和具体工作工程一、交换机的工作原理交换机是一种用来在计算机网络中传送数据的设备，它可以理解为一个多端口的集线器，它可以根据目标地址的不同将数据包发往合适的目标端口。

交换机的工作原理主要包括学习、过滤和转发三个步骤。

1.学习交换机在接收到数据包时，会解析数据包中的目标MAC地址，并将这个MAC地址与接收端口的关联关系存储在交换表中。

这样，当下次有数据包到来时，交换机就不需要广播所有端口，而是只将数据包发往目标端口。

2.过滤当交换机接收到数据包时，会先查看目标MAC地址是否在交换表中，如果在，就将数据包发往对应的端口，如果不在，就将数据包广播到所有端口。

3.转发交换机会根据交换表中的信息，将数据包直接发送到目标端口，这样就大大提高了数据包的传输效率。

二、交换机的具体工作工程1.确定网络拓扑结构在安装交换机之前，首先需要确定网络的拓扑结构，包括各个设备之间的连接方式、设备的数量和位置等。

这对于交换机的布置和配置有着重要的指导作用。

2.选择合适的交换机根据网络的规模和需要，选择合适的交换机。

一般来说，小型局域网可以选择普通交换机，而大型企业或数据中心可能需要选择高性能、可扩展的企业级交换机。

3.连接设备将各个网络设备（如计算机、服务器、打印机等）通过网线连接到交换机的各个端口上。

这样就可以实现设备之间的数据传输。

4.配置交换机在连接设备之后，需要对交换机进行一系列的配置，包括网络地址、VLAN划分、流量控制、安全设置等。

这些配置可以根据实际需要进行调整，以满足网络的要求。

5.测试交换机在完成配置之后，需要对交换机进行测试，包括网络连通性、数据传输速率、安全性等方面。

通过测试可以确保交换机的正常工作。

6.监控和维护一旦交换机正常工作，还需要对其进行监控和维护，包括查看交换机的运行状态、处理异常情况、及时更新软件等。

以上就是关于交换机的工作原理和具体工作工程的详细介绍。

交换机在计算机网络中扮演着非常重要的角色，它能够提高数据传输效率、增强网络安全性，是现代网络中不可或缺的设备。

交换机原理及VLAN配置实战指南交换机是计算机网络中的重要设备，主要用于实现局域网内不同设备间的通信。

本文将介绍交换机的原理和VLAN（虚拟局域网）的配置实战指南。

一、交换机原理交换机是一种数据链路层设备，用于在局域网内实现设备之间的数据传输。

它可以通过学习和转发数据帧的方式，将数据从一个端口转发到目标设备的端口，提高数据传输的效率和安全性。

交换机的工作原理大致如下：1. MAC地址学习：交换机通过监听网络上的数据帧，学习每个设备的MAC地址，并将其与相应的端口关联。

2. 转发表维护：交换机根据收到的数据帧中的目标MAC地址，查询转发表，确定数据帧应该被发送到哪个端口。

3. 数据帧转发：交换机将收到的数据帧转发到目标端口，实现设备之间的直接通信。

4. 广播和多播处理：交换机能够处理广播和多播帧，使其只在必要的端口转发，而不是在全局范围内广播。

二、VLAN的配置实战指南VLAN是一种将局域网划分为逻辑上的独立网络的技术。

通过VLAN的划分，可以将不同的设备隔离开来，提高网络的安全性和性能，并实现更灵活的网络管理。

以下是VLAN的配置实战指南：1. 划分VLAN：首先，需要根据网络需求划分VLAN。

可以按照不同的部门、功能或安全级别来划分，确保每个VLAN内的设备具有相同的网络特性。

2. 配置交换机端口：将交换机的端口与相应的VLAN进行关联。

可以根据需要将一个端口划分到一个或多个VLAN中。

3. VLAN间的通信：默认情况下，不同VLAN内的设备无法直接通信。

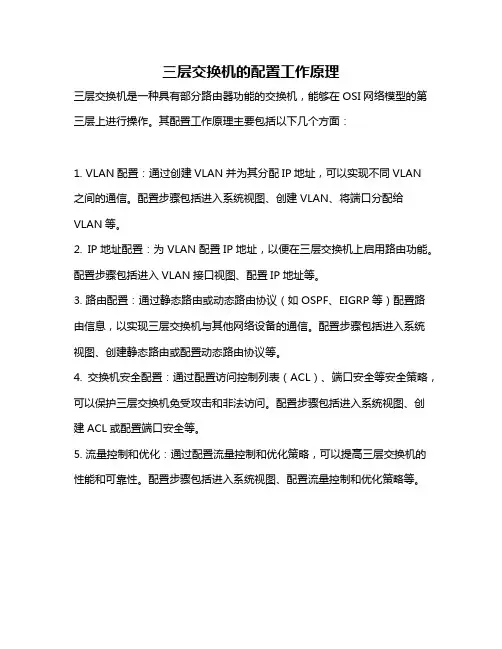

如果需要不同VLAN间的通信，可以配置交换机的VLAN接口或三层交换机的路由功能。

4. VLAN的扩展：如果网络需要扩大或修改VLAN的配置，可以进行适当的调整。

在调整过程中，需要确保网络中的设备不会造成通信中断或数据丢失。

5. 安全策略：VLAN的划分可以增加网络的安全性。

可以通过配置访问控制列表（ACL）或启用端口安全等功能，限制不同VLAN间的访问和数据流动。
