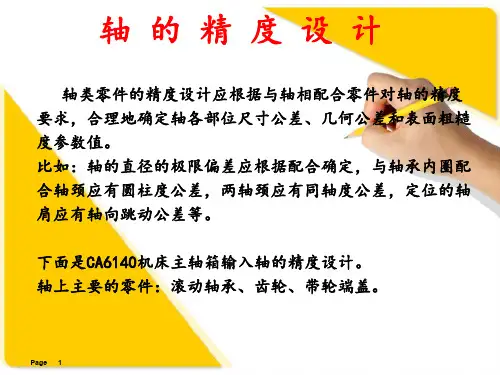

机械加工精度计算

M27
Φ30 K5 E Φ35
Φ40
Φ30K5 E
(2) Φ35（与齿轮基准孔的配合）轴颈的尺寸公差带
齿轮精度等级为7级，则内孔尺寸公差为IT7 ，与其配合的轴 为IT6。此处属于小间隙的滑动配合且对定位精度要求高。
根据优先配合 ，选轴的基本偏差代号为g,则轴的公差带代号为Φ35g6
E
其配合代号为 Φ35H7/g6
6×26h5×32a11×6h8
Page 6
M27
Φ30 Φ35
Φ40
Φ30
(4) 为保证Φ30,Φ35, Φ28和M27轴线与A－B同轴，应规定它们的径向圆跳
动公差 齿轮精度为7级， tr= 0.3FP=0.3×0.038=0.011 按尺大小类比法，Φ35的径向圆跳动公差tr= 0.012， Φ30的径向圆
Page 1
1. 确定尺寸精度 （1） Φ30（与6级滚动轴承6306内圈配合）轴颈尺寸公差
该轴承的当量径向负荷P 1804 额定动负荷C 26700 0.067 0.07
属于轻负荷。
轴承工作时承受定向负荷作用。内圈与轴一起转 动，故内圈承受旋转负荷。查表得两轴颈的公差带代号为Φ30k6
E
Page 2
Φ30 Φ35
Φ40
Φ30
2. 确定几何公差
（1）与轴承内圈、齿轮内孔、花键毂配合轴颈表面采用包容要求 ；
（2） 与轴承内圈配合表面要求圆柱度公差，按6级轴承查 表, 得圆柱度 公差值为0.003。
（3）Φ40轴肩两端面对Φ30k6 两轴线的公共基准 A－B轴向圆跳
动公差，由表6.6查得0.006。
跳动公差tr= 0.011， Φ28的径向圆跳动公差tr= 0.010， M27的径向圆跳 动公差tr= 0.009.

★★★

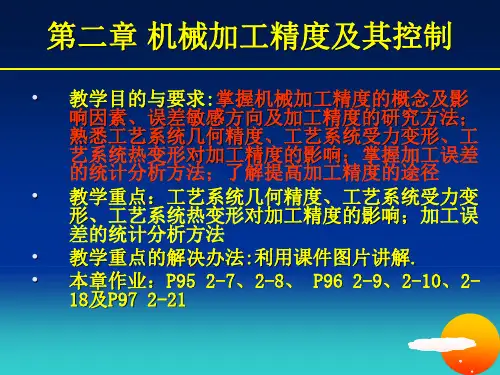

机械制造工艺
★★★
三、影响加工精度的原始误差
机械加工时，机床、刀具、夹具和工件等组成了一个工艺系统， 工艺系统的各个部分在加工过程中，应该保持严格的相对位臵关系。 由于受到许多因素的影响，系统的各个环节难免会产生一定的偏移， 使工件和刀具间相对位臵的准确性受到影响，从而引起加工误差。 原始误差即导致工艺系统各环节产生偏移的这些因素的总称。原始 误差中，有的取决于工艺系统的初始状态，有的与切削过程有关。 当原始误差的方向发生在加工表面法线方向时，引起的加工误 差最大；当原始误差的方向发生在加工表面的切线方向时，引起的 加工误差最小，一般可以忽略不计。为了便于分析原始误差对加工 精度的影响程度，我们把对加工精度影响最大的那个方向（即通过 切削刃的加工表面的法向）称为误差的敏感方向。而把对加工精度 影响最小的那个方向（即通过切削刃的加工表面的切向）则称为误 差的不敏感方向。
★★★
机械制造工艺
★★★
一、加工原理误差
原理误差即是在加工中由于采用近似的加 工运动、近似的刀具轮廓和近似的加工方法而 产生的原始误差。 完全符合理论要求的加工方法，有时很难实 现，甚至是不可能的。这种情况下，只要能满 足零件的精度要求，就可以采用近似的方法进 行加工。这样能够使加工难度大为降低有利于 提高生产效率降低成本。
★★★
机械制造工艺
ห้องสมุดไป่ตู้
★★★
3）定尺寸刀具法：是直接利用刀具的相应尺寸来 保证加工尺寸的方法。如用钻头钻孔，铰刀铰孔，用拉 刀、铣刀加工键槽等。加工尺寸精度的高低主要与刀具 的制造精度，安装精度和磨损及机床运动精度等因素有 关。这种加工方法加工精度稳定，生产率也高。 4）自动获得尺寸法：是利用测量装臵、调整装臵 和控制系统等组成的自动化加工系统，在加工过程中能 自动测量、补偿调整，当工件达到尺寸要求时，能自动 退回停止加工的方法。

机械加工方法与零件的粗糙度及精度等级之间的对应表本文章由里氏硬度计/官方网站发布。

序号=1Ra值不大于μm=100表面状况=明显可见的刀痕加工方法=粗车、镗、刨、钻应用举例=粗加工的表面，如粗车、粗刨、切断等表面，用粗镗刀和粗砂轮等加工的表面，一般很少采用-------------------------------------------------- ---------序号=2Ra值不大于μm=25、50表面状况=明显可见的刀痕加工方法=粗车、镗、刨、钻应用举例=粗加工后的表面，焊接前的焊缝、粗钻孔壁等-------------------------------------------------- ---------序号=3Ra值不大于μm=12.5表面状况=可见刀痕加工方法=粗车、刨、铣、钻应用举例=一般非结合表面，如轴的端面、倒角、齿轮及皮带轮的侧面、键槽的非工作表面，减重孔眼表面-------------------------------------------------- ---------序号=4Ra值不大于μm=6.3表面状况=可见加工痕迹加工方法=车、镗、刨、钻、铣、锉、磨、粗铰、铣齿应用举例=不重要零件的配合表面，如支柱、支架、外壳、衬套、轴、盖等的端面。

紧固件的自由表面，紧固件通孔的表面，内、外花键的非定心表面，不作为计量基准的齿轮顶圈圆表面等-------------------------------------------------- ---------序号=5Ra值不大于μm=3.2表面状况=微见加工痕迹加工方法=车、镗、刨、铣、刮1～2点/cm^2、拉、磨、锉、滚压、铣齿应用举例=和其他零件连接不形成配合的表面，如箱体、外壳、端盖等零件的端面。

要求有定心及配合特性的固定支承面如定心的轴间，键和键槽的工作表面。

不重要的紧固螺纹的表面。

需要滚花或氧化处理的表面-------------------------------------------------- ---------序号=6Ra值不大于μm=1.6表面状况=看不清加工痕迹加工方法=车、镗、刨、铣、铰、拉、磨、滚压、刮1～2点/cm^2铣齿应用举例=安装直径超过80mm的G级轴承的外壳孔，普通精度齿轮的齿面，定位销孔，V型带轮的表面，外径定心的内花键外径，轴承盖的定中心凸肩表面-------------------------------------------------- ---------序号=7Ra值不大于μm=0.8表面状况=可辨加工痕迹的方向加工方法=车、镗、拉、磨、立铣、刮3～10点/cm^2、滚压应用举例=要求保证定心及配合特性的表面，如锥销与圆柱销的表面，与G级精度转动轴承相配合的轴径和外壳孔，中速转动的轴径，直径超过80mm的E、D级转动轴承配合的轴径及外壳孔，内、外花键的定心内径，外花键键侧及定心外径，过盈配合IT7级的孔（H7），间隙配合IT8～IT9级的孔（H8，H9），磨削的齿轮表面等-------------------------------------------------- ---------序号=8Ra值不大于μm=0.4表面状况=微辨加工痕迹的方向加工方法=铰、磨、镗、拉、刮3～10点/cm^2、滚压应用举例=要求长期保持配合性质稳定的配合表面，IT7级的轴、孔配合表面，精度较高的齿轮表面，受变应力作用的重要零件，与直径小于80mm的E、D级轴承配合的轴径表面、与橡胶密封件接触的轴的表面，尺寸大于120mm的IT13～IT16级孔和轴用量规的丈量表面-------------------------------------------------- ---------序号=9Ra值不大于μm=0.2表面状况=不可辨加工痕迹的方向加工方法=布轮磨、磨、研磨、超级加工应用举例=工作时受变应力作用的重要零件的表面。

机械加工方法与零件的粗糙度及精度等级之间的对应表序号=1Ra值不大于呵=100表面状况=明显可见的刀痕加工方法=粗车、镗、刨、钻应用举例=粗加工的表面，如粗车、粗刨、切断等表面，用粗镗刀和粗砂轮等加工的表面，一般很少采用序号=2Ra值不大于呵=25、50表面状况=明显可见的刀痕加工方法=粗车、镗、刨、钻应用举例=粗加工后的表面，焊接前的焊缝、粗钻孔壁等序号=3Ra值不大于呵=12.5表面状况=可见刀痕加工方法=粗车、刨、铣、钻应用举例=一般非结合表面，如轴的端面、倒角、齿轮及皮带轮的侧面、键槽的非工作表面，减重孔眼表面序号=4Ra值不大于呵=6.3表面状况=可见加工痕迹加工方法=车、镗、刨、钻、铣、锉、磨、粗铰、铣齿应用举例=不重要零件的配合表面，如支柱、支架、外壳、衬套、轴、盖等的端面。

紧固件的自由表面，紧固件通孔的表面，内、外花键的非定心表面，不作为计量基准的齿轮顶圈圆表面等序号=5Ra值不大于呵=3.2表面状况=微见加工痕迹加工方法二车、镗、刨、铣、舌I」1~ 2点/cm A2、拉、磨、锂、滚压、铣齿应用举例=和其他零件连接不形成配合的表面，如箱体、外壳、端盖等零件的端面。

要求有定心及配合特性的固定支承面如定心的轴间，键和键槽的工作表面。

不重要的紧固螺纹的表面。

需要滚花或氧化处理的表面序号=6Ra值不大于呵=1.6表面状况=看不清加工痕迹加工方法二车、镗、刨、铣、铰、拉、磨、滚压、舌J 1 ~ 2点/盯八2铣齿应用举例二安装直径超过80mm的G级轴承的外壳孔，普通精度齿轮的齿面，定位销孔，V型带轮的表面，外径定心的内花键外径，轴承盖的定中心凸肩表面---序号=7Ra值不大于呵=0.8表面状况=可辨加工痕迹的方向加工方法二车、镗、拉、磨、立铣、舌J 3~ 10点/cm A2、滚压应用举例=要求保证定心及配合特性的表面，如锥销与圆柱销的表面，与G 级精度滚动轴承相配合的轴径和外壳孔，中速转动的轴径，直径超过80mm 的E、D 级滚动轴承配合的轴径及外壳孔，内、外花键的定心内径，外花键键侧及定心外径，过盈配合IT7级的孔（H7），间隙配合IT8〜IT9级的孔（H8,H9）,磨削的齿轮表面等序号=8Ra值不大于呵=0.4表面状况=微辨加工痕迹的方向加工方法二铰、磨、镗、拉、舌J 3~ 10点/盯八2、滚压应用举例二要求长期保持配合性质稳定的配合表面，IT7级的轴、孔配合表面，精度较高的齿轮表面，受变应力作用的重要零件，与直径小于80mm 的E、D级轴承配合的轴径表面、与橡胶密封件接触的轴的表面，尺寸大于120mm 的IT13〜IT16级孔和轴用量规的测量表面序号=9Ra值不大于呵=0.2表面状况=不可辨加工痕迹的方向加工方法=布轮磨、磨、研磨、超级加工应用举例=工作时受变应力作用的重要零件的表面。
