“江湖大哥”的传奇故事 Intel发展史回顾(十二)

十载寒窗英特尔至强处理器历代记 2011-04-11 佚名 IT168 摘要：回顾至强处理器发展的历程，面向双路的产品从最初的至强5000系列到5400系列到最新的至强E7，算下来Intel在双路及四路以上服务器处理器中已经整整更新了10代产品。

2011年4月6日，Intel在北京发布了采用全新命名的至强E7系列，回顾至强处理器发展的历程，面向双路的产品从最初的至强5000系列到5400系列，到Nehalem架构的至强5500、Westmere架构的至强5600；而四路及多路处理器方面，最初的至强7100、六核心的Dunnington至强7400、上一代的Westmere至强7500再到最新的至强E7，算下来Intel在双路及四路以上服务器处理器中已经整整更新了10代产品。

这些产品见证了至强这个品牌一步步走向辉煌，同时这些产品也帮助数以万计的企业获得成功。

今天，我们就来回顾一下最近几年Intel至强的10代产品，为了那些曾经忘却的纪念。

一代、Dempsey核心至强5000系列英特尔公司的“Bensley”平台包括代号为“Dempsey”的双核Xeon DP处理器和代号为“Blackford”的Intel 5000系列芯片组，另外还有一系列的新技术，比如I/O AT技术、FBD内存技术、更新的安全特性等等。

英特尔当时一共发布了8款基于“Dempsey”核心的处理器：Xeon 5080、Xeon 5070、Xeon 5060、Xeon 5063、Xeon 5050、Xeon 5040、Xeon 5030和Xeon 5020。

这些处理器依然采用了NetBurest微架构，它们将会是最后一个采用该微架构的Xeon系列产品。

在Xeon 5000系列处理器中整合了两个完整的NetBurst微架构处理器，并且对于NetBurst 微架构进行了进一步的优化——主要涉及到超管线技术（Hyper Pipelined Technology）和执行追踪缓存（Execution Trace Cache）。

以下资料截止于2008年。

2009~2016这段时间的英特尔发展历程暂未更新。

Intel公司是IT史上最伟大的公司之一，尤其是在处理器领域，甚至可以说Intel公司三十多年的发展史就是PC处理器的进化过程。

从最早的存储器（Intel创业发家靠的就是存储器）到最新的“Tera-scale”万亿次芯片技术，Intel推出了无数处理器，它们中的有些在市场上大放光芒，有的却又黯然离场。

梳理Intel公司的处理器产品线，我们从中撷取了15 款可说最经典的X86处理器（嵌入式等领域的处理器暂不考虑），回顾这些处理器的历史不仅是为了温故更为了知新，我们看到处理器性能越来越强大，功耗却在渐渐降低，未来的处理器有望继续延续这一道路，可以说是会“更好更强大”。

下面就让我们一起看看15款处理器的光辉时刻吧！1、8086：第一款PC处理器8086是第一款面世的X86 CPU－在此之前，英特尔公司已经发布了4004,8008,8080，8085等CPU。

8086可以使用外部20位地址总线管理1MB的内存。

不过 IBM选定的4.77MHz速度实在是有些低了，在最终退市前它的速度可以达到10MHz。

世界上第一台PC使用的处理器就是8086的衍生品－仅有8位（外部）数据总线的8088。

有趣的是，美国航天飞机上的控制系统用的就是8086处理，2002年的时候NASA（美国宇航局）还在eBay上购买了几块8086，因为英特尔早已不再供货了。

2、80286：支持16MB内存，依然是16位发布于1982年的80286在同频率下性能要三倍于8086处理器。

它可以支持16MB内存，不过依然是16 位处理器。

它是第一款带有MMU（内存管理单元，memory management unit）模块的处理器，使得它可以管理虚拟内存。

和8086一样，它也没有浮点运算单元（FPU），不过它可以使用X87协处理器。

它的最大频率为 12.5MHz，相比之下，竞争对手的速度已经能够达到25MHz了。

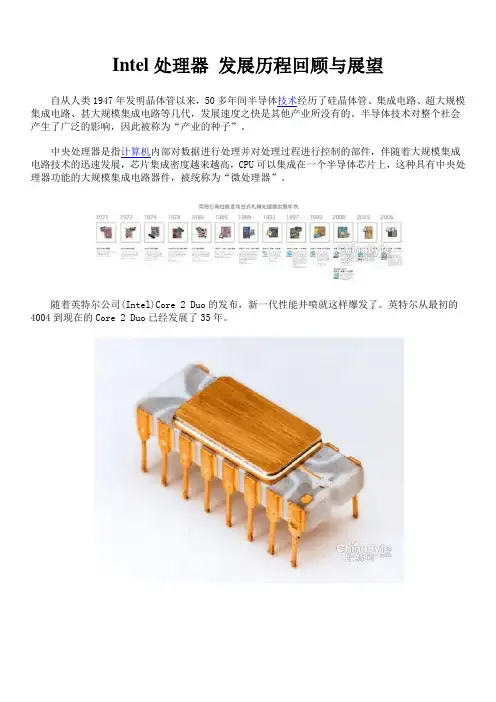

Intel处理器发展历程回顾与展望自从人类1947年发明晶体管以来，50多年间半导体技术经历了硅晶体管、集成电路、超大规模集成电路、甚大规模集成电路等几代，发展速度之快是其他产业所没有的。

半导体技术对整个社会产生了广泛的影响，因此被称为“产业的种子”。

中央处理器是指计算机内部对数据进行处理并对处理过程进行控制的部件，伴随着大规模集成电路技术的迅速发展，芯片集成密度越来越高，CPU可以集成在一个半导体芯片上，这种具有中央处理器功能的大规模集成电路器件，被统称为“微处理器”。

随着英特尔公司(Intel)Core 2 Duo的发布，新一代性能井喷就这样爆发了。

英特尔从最初的4004到现在的Core 2 Duo已经发展了35年。

英特尔在1969年第一次开始开发微处理器。

该微处理器是英特尔为日本计算器制造商Busicom 开发的一套可编程计算器项目的一部分，即为一系列可程式化计算机研发多款晶片。

Busicom最初为这个计划提供12种定制的芯片。

但英特尔的工程师Ted Hoff提出了多功能逻辑设备的概念，它被认定可能是一个更好更有效的解决方案。

他的理念后来引领微处理器的发展。

正是由于他的提议，才使4004微处理器得以开发。

当初，Busicom 支付英特尔6万美元取得此微处理器的所有权，但在察觉该晶片的发展潜力后，英特尔退还这这笔费用，购回微处理器设计的相关权利。

最终，英特尔在1971年11月15日向全球市场推出4004微处理器。

当时，Intel 4004微处理器每颗售价为200多美元。

英特尔发明的4004微处理器是世界上第一个商用微处理器。

这个突破性的发明为Busicom计算器提供了蓬勃动力，也为在无生命的物体以及个人电脑中的智能嵌入铺平了道路。

Intel 4004微处理器是世界上第一款商用计算机微处理器，就像当时的广告说的一样，它是“一件划时代的作品”。

它片内集成了2250个晶体管，晶体管之间的距离是10微米，能够处理4bit的数据，每秒运算6万次，运行的频率为108KHz，成本不到100美元。

英特尔处理器发家历程（完）Intel CPU发展简史第三部分：21世纪2000年：Intel Pentium 4处理器Pentium 4相信大家都不陌生。

这也是英特尔市场策略进入新纪元的开始。

从P4开始，Intel已经不再每一两年就推出全新命名的中央处理器芯片(CPU)，反而一再使用Pentium 4这个名字，这个作法，导致Pentium 4这个家族有一堆兄弟姊妹，而且这个P4家族延续了五年，这英特尔的市场策略是前所未见的。

Penitum 4有分许多制程，Willamette为P4最早的产品，其中还包括Socket 423这个跟之后都不兼容的封装(因为接脚数不同嘛)，不过正是因为不能升级而且只能使用Rambus这个怪物内存规格，所以此款销售并不怎么好。

Socket423针脚的P4处理器Socket423是与slot1接口同样短命的一个产物，它从2000年10月推出到2001年8月仅仅使用了不到一年。

多数用户最后都升级到了更成熟的socket478平台，而很多购买了socket423处理器的用户的投资都打了水漂。

采用socket423接口的CPU只有一款，即Willamette核心的奔腾四处理器。

最终这款处理器在市场上的销售情况远低于预期，但在同期Intel的市场份额还有所增长，奔腾四和Netburst的发布给了人们很大的鼓舞，直到今天Intel的3.8GHZ主频的处理器采用的还是这种架构。

在新的处理器中还应用了一系列的新技术例如支持快速视频流编码的SSE2指令集等478针脚的P4处理器随着处理器主频和内部集成晶体管数目的增加，处理器消耗的能量也开始大大增加。

为了满足处理器所需要的巨大电能，因为奔腾四处理器的功率达到了72W，因此它需要在主板上附设额外的电源接口来满足处理器的供电需要，而由于发热量的增加，一个散热风扇也成了一个必需品。

Intel主推的与奔腾四搭配的平台是850平台，双通道的Rambus内存达到了前所未有的2.5GB/S的内存数据带宽，但是由于Rambus内存价格昂贵所以使得早期P4平台相当昂贵。
