高考物理电磁学知识点之静电场全集汇编含答案解析(1)

高考物理新电磁学知识点之静电场全集汇编附答案解析一、选择题1．如图，P为固定的点电荷，虚线是以P为圆心的两个圆．带电粒子Q在P的电场中运动．运动轨迹与两圆在同一平面内，a、b、c为轨迹上的三个点．若Q仅受P的电场力作用，其在a、b、c点的加速度大小分别为a a、a b、a c，速度大小分别为v a、v b、v c，则A．a a>a b>a c，v a>v c>v bB．a a>a b>a c，v b> v c> v aC．a b> a c> a a，v b> v c> v aD．a b> a c> a a，v a>v c>v b2．如图所示，三条平行等间距的虚线表示电场中的三个等势面，电势分别为10V、20V、30V，实线是一带电粒子（不计重力）在该区域内的运动轨迹，a、b、c是轨迹上的三个点，下列说法正确的是（）A．粒子在三点所受的电场力不相等B．粒子必先过a，再到b，然后到cC．粒子在三点所具有的动能大小关系为E kb＞E ka＞E kcD．粒子在三点的电势能大小关系为E pc＜E pa＜E pb3．图中展示的是下列哪种情况的电场线（）A．单个正点电荷B．单个负点电荷C．等量异种点电荷D．等量同种点电荷4．如图所示，虚线a、b、c代表电场中三个等势面，相邻等势面之间的电势差相同．实线为一带正电的质点仅在电场力作用下通过该区域的运动轨迹，P、Q是这条轨迹上的两点，由此可知( )A ．三个等势面中，c 等势面电势高B ．带电质点通过Q 点时动能较小C ．带电质点通过P 点时电势能较大D ．带电质点通过Q 点时加速度较大5．如图所示，水平放置的平行板电容器，上板带负电，下板带正电，断开电源后一带电小球以速度0v 水平射入电场，且沿下板边缘飞出，若下板不动，将上板上移一小段距离，小球仍以相同的速度0v 从原处飞入，则带电小球（ ）A ．将打在下板中央B ．仍沿原轨迹由下板边缘飞出C ．不发生偏转，沿直线运动D ．若上板不动，将下板下移一段距离，小球可能打在下板的中央6．空间存在平行于纸面方向的匀强电场，纸面内ABC 三点形成一个边长为1cm 的等边三角形。

高考物理新电磁学知识点之静电场全集汇编及答案一、选择题1．如图所示，实线为不知方向的三条电场线，从电场中M 点以相同速度垂直于电场线方向飞出a b 、两个带电粒子，仅在电场力作用下的运动轨迹如图中虚线所示。

则（ ）A ．a 一定带正电，b 一定带负电B ．a 的速度将减小，b 的速度将增加C ．a 的加速度将减小，b 的加速度将增加D ．两个粒子的动能，一个增加一个减小2．如图所示，某电场中的一条电场线，一电子从a 点由静止释放，它将沿电场线向b 点运动，下列有关该电场的判断正确的是( )A ．该电场一定是匀强电场B ．场强E a 一定小于E bC ．电子具有的电势能E p a 一定大于E p bD ．电势φa >φb3．如图所示，实线表示某电场中的四个等势面，它们的电势分别为123,,ϕϕϕ和4ϕ，相邻等势面间的电势差相等.一带负电的粒子(重力不计)在该电场中运动的轨迹如虚线所示，a 、b 、c 、d 是其运动轨迹与等势面的四个交点，则可以判断（ ）A ．4ϕ等势面上各点场强处处相同B ．四个等势面的电势关系是1234ϕϕϕϕ<<<C ．粒子从a 运动到d 的过程中静电力直做负功D ．粒子在a 、b 、c 、d 四点的速度大小关系是a b c d v v v v <<=4．如图所示，A 、B 、C 、D 为半球形圆面上的四点，处于同一水平面，AB 与CD 交于球心且相互垂直，E点为半球的最低点，A点放置一个电量为+Q的点电荷，B点放置一个电量为－Q的点电荷，则下列说法正确的是（）A．C、E两点电场强度不相同B．C点电势比E点电势高C．沿CE连线移动一电量为+q的点电荷，电场力始终不做功D．将一电量为+q的点电荷沿圆弧面从C点经E点移动到D点过程中，电场力先做负功，后做正功5．如图所示，将带正电的粒子从电场中的A点无初速地释放，不计重力的作用，则下列说法中正确的是（）A．带电粒子一定做加速直线运动B．带电粒子的电势能一定逐渐增大C．带电粒子的动能一定越来越小D．带电粒子的加速度一定越来越大6．如图所示，在空间坐标系Oxyz中有A、B、M、N点，且AO=BO=MO=NO；在A、B两点分别固定等量同种点电荷+Q1与+Q2，若规定无穷远处电势为零，则下列说法正确的是（）A．O点的电势为零B．M点与N点的电场强度相同C．M点与N点的电势相同D．试探电荷+q从N点移到无穷远处，其电势能增加7．如图所示，水平放置的平行板电容器，上板带负电，下板带正电，断开电源后一带电小v水平射入电场，且沿下板边缘飞出，若下板不动，将上板上移一小段距离，小球以速度v从原处飞入，则带电小球（）球仍以相同的速度A ．将打在下板中央B ．仍沿原轨迹由下板边缘飞出C ．不发生偏转，沿直线运动D ．若上板不动，将下板下移一段距离，小球可能打在下板的中央8．空间存在平行于纸面方向的匀强电场，纸面内ABC 三点形成一个边长为1cm 的等边三角形。

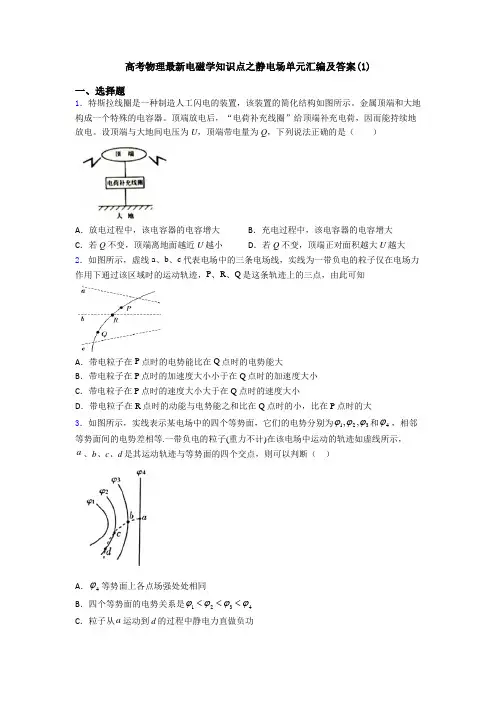

高考物理最新电磁学知识点之静电场单元汇编及答案(1)一、选择题1．特斯拉线圈是一种制造人工闪电的装置，该装置的简化结构如图所示。

金属顶端和大地构成一个特殊的电容器。

顶端放电后，“电荷补充线圈”给顶端补充电荷，因而能持续地放电。

设顶端与大地间电压为U ，顶端带电量为Q ，下列说法正确的是（ ）A ．放电过程中，该电容器的电容增大B ．充电过程中，该电容器的电容增大C ．若Q 不变，顶端离地面越近U 越小D ．若Q 不变，顶端正对面积越大U 越大2．如图所示，虚线a 、b 、c 代表电场中的三条电场线，实线为一带负电的粒子仅在电场力作用下通过该区域时的运动轨迹，P 、R 、Q 是这条轨迹上的三点，由此可知A ．带电粒子在P 点时的电势能比在Q 点时的电势能大B ．带电粒子在P 点时的加速度大小小于在Q 点时的加速度大小C ．带电粒子在P 点时的速度大小大于在Q 点时的速度大小D ．带电粒子在R 点时的动能与电势能之和比在Q 点时的小，比在P 点时的大3．如图所示，实线表示某电场中的四个等势面，它们的电势分别为123,,ϕϕϕ和4ϕ，相邻等势面间的电势差相等.一带负电的粒子(重力不计)在该电场中运动的轨迹如虚线所示，a 、b 、c 、d 是其运动轨迹与等势面的四个交点，则可以判断（ ）A ．4ϕ等势面上各点场强处处相同B ．四个等势面的电势关系是1234ϕϕϕϕ<<<C ．粒子从a 运动到d 的过程中静电力直做负功D ．粒子在a 、b 、c 、d 四点的速度大小关系是a b c d v v v v <<=4．如图所示，A 、B 、C 、D 为半球形圆面上的四点，处于同一水平面，AB 与CD 交于球心且相互垂直，E 点为半球的最低点，A 点放置一个电量为+Q 的点电荷，B 点放置一个电量为－Q 的点电荷，则下列说法正确的是（ ）A ．C 、E 两点电场强度不相同B ．C 点电势比E 点电势高C ．沿CE 连线移动一电量为+q 的点电荷，电场力始终不做功D ．将一电量为+q 的点电荷沿圆弧面从C 点经E 点移动到D 点过程中，电场力先做负功，后做正功5．在如图所示的电场中, A 、B 两点分别放置一个试探电荷, F A 、F B 分别为两个试探电荷所受的电场力．下列说法正确的是A ．放在A 点的试探电荷带正电B ．放在B 点的试探电荷带负电C ．A 点的电场强度大于B 点的电场强度D ．A 点的电场强度小于B 点的电场强度6．如图所示，三条平行等间距的虚线表示电场中的三个等势面，电势分别为10V 、20V 、30V ，实线是一带电粒子（不计重力）在该区域内的运动轨迹，a 、b 、c 是轨迹上的三个点，下列说法正确的是（ ）A ．粒子在三点所受的电场力不相等B ．粒子必先过a ，再到b ，然后到cC ．粒子在三点所具有的动能大小关系为E kb ＞E ka ＞E kcD ．粒子在三点的电势能大小关系为E pc ＜E pa ＜E pb7．a 、b 、c 、d 分别是一个菱形的四个顶点，∠abc=120°．现将三个等量的正点电荷＋Q 固定在a 、b 、c 三个顶点上，将一个电量为＋q 的点电荷依次放在菱形中心点O 点和另一个顶点d 点处，两点相比：（ ）A ．+q 在d 点所受的电场力较大B ．+q 在d 点所具有的电势能较大C ．d 点的电势低于O 点的电势D ．d 点的电场强度大于O 点的电场强度8．一个简易的电磁弹射玩具如图所示，线圈、铁芯组合充当炮筒，硬币充当子弹。

高考物理电磁学知识点之静电场单元汇编及答案解析一、选择题1．如图所示，四个点电荷所带电荷量的绝对值均为Q ，分别固定在正方形的四个顶点上，正方形边长为a ，则正方形两条对角线交点处的电场强度( )A ．大小为42kQ ，方向竖直向上B ．大小为22kQ ，方向竖直向上C ．大小为42kQ ，方向竖直向下D ．大小为22kQ ，方向竖直向下 2．如图所示，用劲度系数为15N/m 的轻弹簧悬挂一个绝缘带有电荷量为72.010C -⨯的小球A ，此时弹簧的长度为10cm 。

在A 的正下方放一个带电球B 时，弹簧伸长量增加4cm ，此时两球相距12cm 。

已知静电力常量为922910N m /C k =⨯⋅，A 、B 可视为点电荷，则（ ）A ．A 球受到的库仑力是2.1NB ．A 球受到的库仑力是1.5NC ．B 球带负电，电荷量是51.210C -⨯D ．B 球带负电，电荷量是64.810C -⨯ 3．如图所示，某电场中的一条电场线，一电子从a 点由静止释放，它将沿电场线向b 点运动，下列有关该电场的判断正确的是( )A ．该电场一定是匀强电场B ．场强E a 一定小于E bC ．电子具有的电势能E p a 一定大于E p bD ．电势φa >φb4．在如图所示的电场中, A 、B 两点分别放置一个试探电荷, F A 、F B 分别为两个试探电荷所受的电场力．下列说法正确的是A．放在A点的试探电荷带正电B．放在B点的试探电荷带负电C．A点的电场强度大于B点的电场强度D．A点的电场强度小于B点的电场强度5．如图所示，虚线a、b、c代表电场中三个等势面，相邻等势面之间的电势差相同．实线为一带正电的质点仅在电场力作用下通过该区域的运动轨迹，P、Q是这条轨迹上的两点，由此可知( )A．三个等势面中，c等势面电势高B．带电质点通过Q点时动能较小C．带电质点通过P点时电势能较大D．带电质点通过Q点时加速度较大6．如图所示，在空间坐标系Oxyz中有A、B、M、N点，且AO=BO=MO=NO；在A、B两点分别固定等量同种点电荷+Q1与+Q2，若规定无穷远处电势为零，则下列说法正确的是（）A．O点的电势为零B．M点与N点的电场强度相同C．M点与N点的电势相同D．试探电荷+q从N点移到无穷远处，其电势能增加7．如图所示，下列四个选项中的点电荷与空间中的a、b两点均关于O点对称，其中a、b 两点的电势和场强都相同的是（）A ．B ．C ．D ． 8．如图所示，在平面直角坐标系中，有方向平行于坐标平面的匀强电场，其中坐标原点O 处的电势为0V ，点A 处的电势为6V ，点B 处的电势为3V ，则电场强度的大小为A ．200V /mB ．2003/V mC ．100/V mD ．1003/V m9．一个简易的电磁弹射玩具如图所示，线圈、铁芯组合充当炮筒，硬币充当子弹。
