【高中物理】高考物理电磁感应知识点总结展开全文一、知识网络二、知识点归纳1、电流的磁效应：把一根导线平行地放在磁场上方，给导线通电时，磁针发生了偏转，就好像磁针受到磁铁的作用一样。

这说明不仅磁铁能产生磁场，电流也能产生磁场，这个现象称为电流的磁效应。

2、电流磁效应现象：磁铁对通电导线的作用，磁铁会对通电导线产生力的作用，使导体棒偏转。

电流和电流间的相互作用，有相互平行而且距离较近的两条导线，当导线中分别通以方向相同和方向相反的电流时，观察到发生的现象是：同向电流相吸，异向电流相斥。

3、电磁感应发现的意义：①电磁感应的发现使人们对电与磁内在联系的认识更加完善，宣告了电磁学作为一门统一学科的诞生。

②电磁感应的发现使人们找到了磁生电的条件，开辟了人类的电器化时代。

③电磁感应现象的发现，推动了经济和社会的发展，也体现了自然规律的和谐的对称美。

4、对电磁感应的理解：电和磁之间有着必然的联系，电能生磁，磁也一定能够生电，但磁生电是有条件的。

只有变化的磁场或相对位置的变化才能产生感应电流，磁生电表现为磁场的“变化”和“运动”。

引起电流的原因概括为五类：① 变化的电流。

② 变化的磁场。

③ 运动的恒定电流。

④ 运动的磁场。

⑤ 在磁场中运动的导体。

5、磁通量：闭合电路的面积与垂直穿过它的磁感应强度的乘积叫磁通量，即Φ，θ为磁感线与线圈平面的夹角。

对磁通量Φ的说明：虽然闭合电路的面积与垂直穿过它的磁感应强度的乘积叫磁通量，但是当磁场与闭合电路的面积不垂直时，磁感应强度也有垂直闭合电路的分量磁感应强度垂直闭合电路面积的分量。

6、产生感应电流的条件：一是电路闭合。

二是磁通量变化。

7、楞次定律：感应电流具有这样的方向，即感应电流的磁场总要阻碍引起感应电流的磁通量的变化。

8、楞次定律的理解：① 感应电流的磁场不一定与原磁场方向相反，只是在原磁场的磁通量增大时两者才相反；在磁通量减小时，两者是同样。

② “阻碍”并不是“阻止”如原磁通量要增加，感应电流的磁场只能“阻碍”其增加，而不能阻止其增加，即原磁通量还是要增加。

电磁感应定律及其应用知识点总结电磁感应现象是物理学中非常重要的一个概念，它不仅为我们理解自然界中的许多现象提供了理论基础，还在实际生活和科技领域有着广泛的应用。

下面我们就来详细总结一下电磁感应定律及其应用的相关知识点。

一、电磁感应定律1、法拉第电磁感应定律法拉第电磁感应定律指出：闭合电路中感应电动势的大小，跟穿过这一电路的磁通量的变化率成正比。

如果用 E 表示感应电动势，ΔΦ 表示磁通量的变化量，Δt 表示时间的变化量，那么法拉第电磁感应定律可以表示为：E ＝nΔΦ/Δt，其中 n 是线圈的匝数。

这个定律告诉我们，只要磁通量发生变化，就会产生感应电动势。

而磁通量的变化可以由多种方式引起，比如磁场的变化、线圈面积的变化、线圈与磁场的夹角变化等。

2、楞次定律楞次定律是用来确定感应电流方向的定律。

它指出：感应电流的磁场总是要阻碍引起感应电流的磁通量的变化。

简单来说，如果磁通量增加，感应电流产生的磁场方向就与原磁场方向相反，以阻碍磁通量的增加；如果磁通量减少，感应电流产生的磁场方向就与原磁场方向相同，以阻碍磁通量的减少。

楞次定律的本质是能量守恒定律在电磁感应现象中的体现。

因为如果感应电流的方向不是这样，就会导致能量的无端产生或消失，这与能量守恒定律相违背。

二、电磁感应现象的产生条件要产生电磁感应现象，必须满足以下两个条件之一：1、穿过闭合电路的磁通量发生变化。

这可以是由于磁场的强弱变化、磁场方向的变化、闭合电路的面积变化或者闭合电路在磁场中的位置变化等原因引起的。

2、导体在磁场中做切割磁感线运动。

需要注意的是，如果导体整体都在匀强磁场中运动，而磁通量没有发生变化，是不会产生感应电流的。

三、电磁感应的应用1、发电机发电机是利用电磁感应原理将机械能转化为电能的装置。

在发电机中，通过转动线圈或者磁场，使线圈中的磁通量发生变化，从而产生感应电动势，向外输出电能。

常见的有交流发电机和直流发电机。

交流发电机产生的是交流电，其输出的电流方向和大小会周期性地变化；直流发电机则通过换向器等装置将交流电转化为直流电。

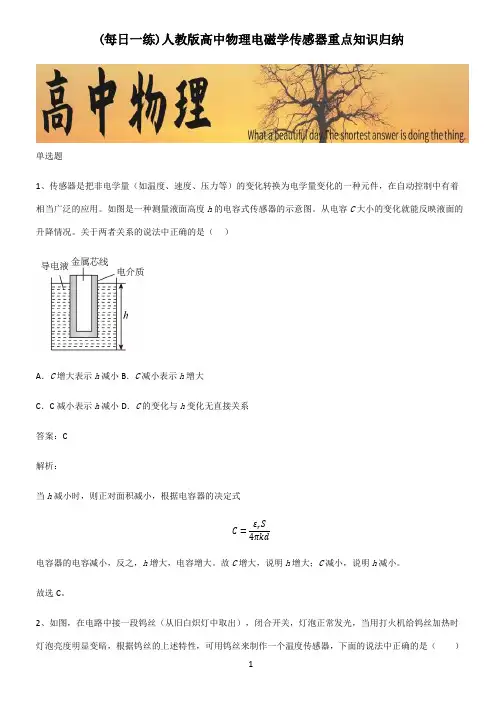

(每日一练)人教版高中物理电磁学传感器重点知识归纳单选题1、传感器是把非电学量（如温度、速度、压力等）的变化转换为电学量变化的一种元件，在自动控制中有着相当广泛的应用。

如图是一种测量液面高度h的电容式传感器的示意图。

从电容C大小的变化就能反映液面的升降情况。

关于两者关系的说法中正确的是（）A．C增大表示h减小B．C减小表示h增大C．C减小表示h减小D．C的变化与h变化无直接关系答案：C解析：当h减小时，则正对面积减小，根据电容器的决定式C=εr S 4πkd电容器的电容减小，反之，h增大，电容增大。

故C增大，说明h增大；C减小，说明h减小。

故选C。

2、如图，在电路中接一段钨丝（从旧白炽灯中取出），闭合开关，灯泡正常发光，当用打火机给钨丝加热时灯泡亮度明显变暗，根据钨丝的上述特性，可用钨丝来制作一个温度传感器，下面的说法中正确的是（）A．该传感器利用了钨丝的化学性质B．该传感器的原理是把电学量（电阻）转换为热学量（温度）C．该传感器的敏感元件是钨丝，转换元件是灯泡D．该传感器利用了钨丝电阻随温度变化而变化的特性答案：D解析：BD．由题可知，钨丝的电阻随温度的升高而增大，利用该特性制作的温度传感器，能够把温度这个热学量转换为电阻这个电学量，故D正确，B错误；AC．该传感器利用了钨丝的物理性质，敏感元件和转换元件都是钨丝，故AC错误。

故选D。

3、关于传感器，下列说法中正确的是（）A．干簧管是一种能够感知电场的传感器B．火灾报警器都是利用温度传感器实现报警C．电熨斗通过温度传感器实现温度的自动控制D．话筒是将电信号转换为声信号的传感器答案：C解析：A．干簧管是一种能够感知磁场的传感器，选项A错误；B．火灾报警器利用光传感器即烟雾传感器报警的，故B错误；C．电熨斗通过温度传感器实现温度的自动控制，选项C正确；D．话筒是将声信号转换为电信号的传感器，选项D错误。

故选C。

4、压敏电阻的阻值随所受压力的增大而减小，某同学利用压敏电阻设计了判断小车运动状态的装置，如图（a）所示．现将压敏电阻和一块挡板固定在绝缘小车上，中间放置一个绝缘重球．小车向右做直线运动过程中，电流表的示数如图（b）所示．下列判断正确的是（）．A．在时间t1至t2内，小车做匀速直线运动B．在时间t1至t2内，小车做匀加速直线运动C．在时间t2至t3内，小车做匀速直线运动D．在时间t2至t3内，小车做匀加速直线运动答案：D解析：AB．由图示图象可知，在t1～t2内，I变大，说明压敏电阻阻值减小，压敏电阻受到的压力增大，绝缘球受到向右的压力增大，球的合力增大，球的加速度增大，小车向右做加速度增大的加速运动，故AB错误；CD．由图示图象可知，在t2～t3内，I不变，压力恒定，绝缘球受到的合力向右，加速度向右，小车向右做匀加速直线运动，故C错误，D正确。

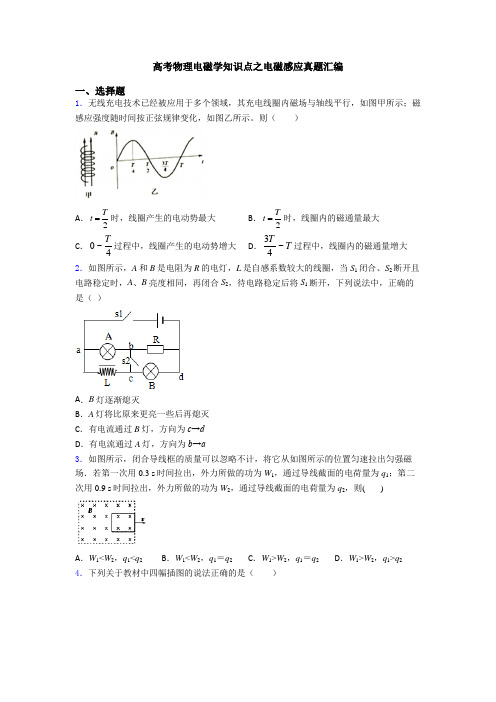

高考物理电磁学知识点之电磁感应真题汇编一、选择题1．无线充电技术已经被应用于多个领域，其充电线圈内磁场与轴线平行，如图甲所示；磁感应强度随时间按正弦规律变化，如图乙所示。

则（ ）A ．2T t =时，线圈产生的电动势最大B ．2T t =时，线圈内的磁通量最大 C ．0~4T 过程中，线圈产生的电动势增大 D ．3~4T T 过程中，线圈内的磁通量增大 2．如图所示，A 和B 是电阻为R 的电灯，L 是自感系数较大的线圈，当S 1闭合、S 2断开且电路稳定时，A 、B 亮度相同，再闭合S 2，待电路稳定后将S 1断开，下列说法中，正确的是（ ）A ．B 灯逐渐熄灭B ．A 灯将比原来更亮一些后再熄灭C ．有电流通过B 灯，方向为c→dD ．有电流通过A 灯，方向为b→a3．如图所示，闭合导线框的质量可以忽略不计，将它从如图所示的位置匀速拉出匀强磁场．若第一次用0.3 s 时间拉出，外力所做的功为W 1，通过导线截面的电荷量为q 1；第二次用0.9 s 时间拉出，外力所做的功为W 2，通过导线截面的电荷量为q 2，则( )A ．W 1<W 2，q 1<q 2B ．W 1<W 2，q 1＝q 2C ．W 1>W 2，q 1＝q 2D ．W 1>W 2，q 1>q 24．下列关于教材中四幅插图的说法正确的是（ ）A．图甲是通电导线周围存在磁场的实验。

这一现象是物理学家法拉第通过实验首先发现B．图乙是真空冶炼炉，当炉外线圈通入高频交流电时，线圈产生大量热量，从而冶炼金属C．图丙是李辉用多用电表的欧姆挡测量变压器线圈的电阻刘伟手握线圈裸露的两端协助测量，李辉把表笔与线圈断开瞬间，刘伟觉得有电击说明欧姆挡内电池电动势很高D．图丁是微安表的表头，在运输时要把两个接线柱连在一起，这是为了保护电表指针，利用了电磁阻尼原理5．如图所示为地磁场磁感线的示意图，在北半球地磁场的竖直分量向下。

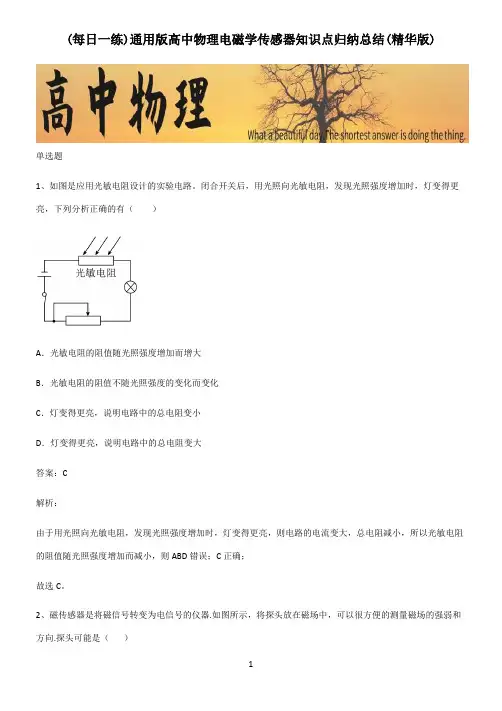

(每日一练)通用版高中物理电磁学传感器知识点归纳总结(精华版)单选题1、如图是应用光敏电阻设计的实验电路。

闭合开关后，用光照向光敏电阻，发现光照强度增加时，灯变得更亮，下列分析正确的有（）A．光敏电阻的阻值随光照强度增加而增大B．光敏电阻的阻值不随光照强度的变化而变化C．灯变得更亮，说明电路中的总电阻变小D．灯变得更亮，说明电路中的总电阻变大答案：C解析：由于用光照向光敏电阻，发现光照强度增加时，灯变得更亮，则电路的电流变大，总电阻减小，所以光敏电阻的阻值随光照强度增加而减小，则ABD错误；C正确；故选C。

2、磁传感器是将磁信号转变为电信号的仪器.如图所示，将探头放在磁场中，可以很方便的测量磁场的强弱和方向.探头可能是（）A ．感应线圈B ．热敏电阻C ．霍尔元件D ．干簧管答案：C解析：将探头放在磁场中，可以很方便的测量磁场的强弱和方向，将磁信号转变为电信号，所以探头可能是霍尔元件。

故选C.3、如图甲所示的电路中，理想变压器原、副线圈匝数比为10：1，原线圈接入图乙所示的正弦脉冲电压，副线圈接火灾报警系统（报警器未画出），电压表和电流表均为理想电表，R 0为定值电阻，R 为半导体热敏电阻，其阻值随温度的升高而减小。

下列说法中正确的是（ ）A ．图乙中电压的有效值为220VB ．电压表的示数为11√2VC ．R 处出现火警时电流表示数变小D ．R 处出现火警时电阻R 0消耗的电功率减小答案：B解析：A ．图乙中电压的最大值U m =220√2V ，则有U 2R ⋅T =(U m √2)R 2⋅T 2解得，电压的有效值为U=110√2V故A错误；B．变压器原、副线圈中的电压与匝数成正比，所以变压器原、副线圈中的电压之比是10：1，所以电压表的示数为11√2V，故B正确；CD．R处温度升高时，电压表示数不变，阻值减小，副线圈电流I2增大，则输出功率增大，而输出功率和输入功率相等，所以原线圈电流增大，即电流表示数增大，根据P0=I22R0知，电阻R0消耗的电功率增大，故CD错误。
