断路器过载电流标准试验全文共四篇示例，供读者参考第一篇示例：断路器是一种用于自动切断电路的电气设备，通常用于保护电路在发生过载电流或短路时能够迅速切断电流，以防止电器设备受到损坏或火灾发生。

在断路器的设计和制造过程中，标准试验是非常重要的环节，其中过载电流测试尤为重要，本文将介绍关于断路器过载电流标准试验的相关知识。

过载电流是指电路中电流超过额定工作电流的情况，这种情况可能会导致电器设备过热、损坏甚至引发火灾。

为了确保断路器能够在发生过载电流时迅速切断电流，断路器必须经过一系列的标准测试，其中包括过载电流测试。

在进行断路器的过载电流测试时，首先需要确定测试的电流值，通常该值是断路器额定电流的几倍，例如1.5倍、2倍等。

然后在实验室中模拟电路中产生超过额定电流值的情况，通过连接断路器和负载设备来模拟实际使用环境。

接下来，逐渐增加电流至设定的测试值，持续一段时间以观察断路器的反应。

在测试过程中，断路器应该能够在规定的时间内切断电流，这个时间被称为动作时间。

动作时间的长短取决于断路器的设计和额定电流值，通常在几毫秒到几秒之间。

如果断路器不能在规定时间内切断电流，那么说明该断路器不能满足过载保护的要求，需要进行调整或更换。

除了动作时间外，断路器还需要满足其他性能指标，如断路器的热稳定性、机械强度、绝缘性能等。

这些指标的测试也是标准试验的重要组成部分，通过这些测试可以确保断路器在各种情况下都能够稳定可靠地工作。

断路器过载电流标准试验是确保断路器质量和性能的重要环节，只有通过严格的测试和检验，才能保证断路器在实际使用中能够可靠地保护电路和电器设备。

希望通过本文的介绍，读者对断路器过载电流标准试验有了更深入的了解，从而更加重视断路器的选择和使用。

第二篇示例：现代生活中，电力已经成为我们不可或缺的能源，而断路器作为电路的重要保护装置，在电力系统中扮演着至关重要的角色。

断路器不仅可以在电路出现故障时及时切断电源，防止火灾等安全事故的发生，还可以保护电器设备免受过载电流的侵害。

断路器老练试验报告设计方案一、要求完成的功能:1.1要求简介:本系统用于400HZ交流断路器产品的老练测试。

测试过程分三种, 分别为A.试验一断路器在负载电流为额定电流情况下小时内不断开。

此时试验台能设定实验时间, 试验工位为10位, 并试验过程中能监测和准确记录下每个断路器跳开的时间, 在设定时间内断路器动作属于不正常断开, 要求偿工位故障显示, 断路器动作试验不能停止, 需要在所有工位都断开, 或设定时间到达自动断开后试验停止。

有故障进行报警指示。

B.试验二断路器在负载电流为额定电流2情况下1小时内断开。

此时试验台能设定试验时间, 试验工位为10位, 并在试验过程申能监测和准确记永下每个断路器跳开的时间, 在设定时间内断路器属于正常断开, 要求试脸不能停止, 需要在所有工位都断开或设定时间到达后自动断开。

有故障进行报警指示。

C、试验三断路器在负载电流为额定电流3的情况下, 在规定时间内断开。

此时为单个断路器测试, 要求试验台能设置最大测试时间, 并记录每个断路器动作时间。

(并通过多次测试数据能够绘制安秒曲线)3种定电用户可在计算机面板上设定。

要求本系统能够为产品测试提供精确的三相交流加载电流, 10个工位可单独自动旁路。

自动采集电流、工作时间等参数。

控制流程由计算机编制, 采集的数据和通断状态可在计算机上显示, 并能够归纳数据用于生成安秒曲线。

1.2求测指:工位数:10 路。

时间控制:10工位独立控制, 范围:0~5000秒, 精度01S:每相最大电流:100A, 三相电流独立调节, 10工位合计不超过400A。

以后可扩展至每相200A, 10工位合计不超过600A。

输出形式:纯净400HZ正弦波。

分A、B、C三相输出, 每相最大电流100A。

10工位合计不超过400A。

每路电流可分别设置和检测, 电流量程;150A.设置和检测精度:1%。

2.1.2 设计点与方案:400HZ大电流恒流源的精度与功率是本系统设计的主要难点。

断路器试验项目及方法断路器试验是电力系统中重要的测试项目之一，用于验证断路器的性能和可靠性。

本文将介绍断路器试验的方法和步骤。

断路器试验可以分为常规试验、特殊试验和特殊操作试验等多个阶段。

常规试验包括机械特性试验、电气特性试验和热特性试验等。

机械特性试验主要是测试断路器的机械特性参数，如断路器的操作时间、行程、动作力等。

这些参数直接关系到断路器的稳定性和可靠性。

机械特性试验的方法是在不同的工作电压下，通过控制电源的输出，使断路器在不同的负荷条件下进行操作，然后测量断路器的操作时间和行程，并记录下来进行分析。

电气特性试验主要是测试断路器的电气性能，如断路器的绝缘性能、电流开断能力和电流承载能力等。

电气特性试验的方法是通过电源和负载模拟电力系统的工作条件，施加不同的电流和电压，观察断路器的开断和合闸情况，并记录相关参数，如开断时间、合闸时间、电流承载能力等。

热特性试验主要是测试断路器在负荷工况下的热稳定性能。

热特性试验的方法是在特定的负荷电流下，使断路器长时间工作，观察断路器的温度变化情况，并记录下来进行分析。

这个试验可以验证断路器在长时间高负荷工作情况下，是否能够正常运行并保持稳定。

特殊试验包括短路试验、过电压试验和过温试验等。

短路试验是通过短路电流模拟电力系统的故障情况，测试断路器的短路开断能力。

过电压试验是在额定电压以上施加电压，测试断路器的耐压能力。

过温试验是在高温环境下测试断路器的工作性能。

特殊操作试验是为了验证断路器在特殊操作情况下的可靠性，如频繁开关试验、低温试验和高海拔试验等。

频繁开关试验是通过反复进行合闸和分闸操作，测试断路器的机械和电气性能。

低温试验是在低温环境下测试断路器的工作性能。

高海拔试验是在高海拔地区进行断路器试验，验证断路器在高海拔条件下的可靠性。

在进行断路器试验时，需要注意以下几点。

首先，要根据试验要求选择合适的试验设备和仪器，并进行校准。

其次，要按照试验流程进行试验，并记录试验过程中的相关数据。

断路器机械特性试验分析摘要：输电线路发生故障或者需要检修时，通常会进行断路器分合闸操作，在操作的瞬间，线路中通常产生过电压和高频涌流。

目前，常用断路器上并联合闸电阻以及在输电线路上设置避雷器等来抑制产生的过电压和高频涌流，就传统成熟的技术而言，断路器上并联合闸电阻在过程输电工程上得到了广泛应用，但由于加设合闸电阻装置后，超特高压断路器由三联箱传动变成了五连箱结构，传动结构复杂，机械可靠性降低，且此种结构布局容易造成“头重脚轻”的现象，抗震性能较差。

而加设避雷器及电抗器，极大增加了工程建设成本及占地面积，增加了电器设备的故障发生率，且降低了电网的运行可靠性。

基于以上各类因素，研究不改变断路器结构布局的情况下，增加智能控制装置，使断路器在电压零点合闸，减小过电压及高频涌流对断路器本身及电网系统的冲击，成为超高压断路器研究的热点问题。

基于此，本篇文章对断路器机械特性试验进行研究，以供参考。

关键词：断路器；机械特性；试验分析引言随着现代电子与计算机技术的发展，以及电网智能化发展的要求，近年来智能断路器在低压供配电系统中的应用越来越广泛。

火电厂的低压厂用电系统一般设计成动力中心（powercenter,PC）和电动机控制中心（motorcontrolcenter,MCC）的供电模式，电源进线、馈线、负荷等均大量采用断路器，其保护特性对于保障配用电网络安全具有重要作用。

然而，断路器的维护工作普遍存在重视程度不足、维护不到位的问题，因此，本文探究断路器的机械特征试验分析。

1断路器机械特性试验介绍断路器机械特性试验主要包括两部分，分别为机械特性试验和低电压特性试验。

机械特性试验主要检测断路器的合闸时间、合闸同期、分闸时间、分闸同期以及金短时间等。

断路器动作过慢，加大灭弧时间，烧坏触头，造成越级跳闸。

低电压特性试验的作用是检测断路器分合闸线圈的可靠性，主要检测断路器合闸线圈在85%给定电压下可靠合闸，分闸线圈在65%电压下可以可靠分闸，分合闸线圈在30%给定电压下保证不动作2断路器机械特性试验常见故障及分析2.1接地对机械特性试验的影响测量通道的接线通常将一端接在断路器的上端口，断路器下端口通过短接线将三相短接直接接地。

真空断路器的交接试验内容
真空断路器的交接试验主要包括以下内容：
1. 外观检查：对真空断路器的外观进行检查，包括表面是否有划痕、变形等缺陷，以及各部件的连接是否牢固。

2. 电气性能测试：对真空断路器的电气性能进行测试，包括额定工作电压、频率、额定短时耐受电流和额定峰值耐受电流等方面的测试。

3. 操作性能测试：对真空断路器的操作性能进行测试，包括开关动作时间、分合闸间隔时间、分合闸电流等方面的测试。

4. 绝缘性能测试：对真空断路器的绝缘性能进行测试，包括介质强度、耐电压试验等方面的测试。

5. 防护性能测试：对真空断路器的防护性能进行测试，包括机械防护、电气防护等方面的测试。

6. 负荷开关试验：对真空断路器的负荷开关功能进行测试，包括负荷开关电流和负荷开关次数等方面的测试。

7. 保护功能测试：对真空断路器的保护功能进行测试，包括过流保护、过压保护、欠压保护等方面的测试。

8. 故障模拟试验：对真空断路器进行故障模拟，检测其在故障情况下的运行性能和保护功能。

通过以上试验，可以全面了解真空断路器的性能和工作状态，确保其能够满足实际运行需要，并在交接时达到安全、可靠、稳定的运行状态。

断路器耐压试验及机械特性试验一、断路器设备相关基础知识1、定义能够关合、承载和开断正常回路条件下的电流，并能关合、在规定时间内承载和开断异常回路条件（包括短路条件）下的电流的机械开关装置。

2、分类按照灭弧介质分：空气（IO、油（Y）、SF6气体（L）.真空（Z）0按照结构分类：金属外壳式（如罐式）、绝缘外壳式（如瓷柱式）。

3、断路器组成元件断路器本体（按灭弧原理分类）1、压气式（按动、静触头开距变化分类）2、自能式操动机构（储能单元、分合闸控制及保护单元、机械传动及机械联锁等）1、弹簧机构2、液压机构3、气动机构4、液压碟簧机构加装并联电容器和合闸电阻作用：前者：1）均匀断口间电压分布；2）改善开断性能。

在开断近区故障时，电容可以降低断口高频恢复电压上升限度，有利于改善开断性能。

后者：是断路器合闸时对电路的振荡起阻尼作用，使振荡过程变为非周期振荡，从而抑制了线路的合闸过电压O定开距与变开距区别？定开距（断口电场均匀、灭弧开距小、电弧能量较小、开断电流大）。

变开距（开距大，气吹时间较充裕，便于提高灭弧的工作电压、断口电压高）。

高压断路器技术发展表现为：自能灭弧原理出现、断口数减少及弹簧操动机构开发。

自能式原理：利用电弧自己的能量，在灭弧室内建立局部高压力形成气吹，熄灭电弧。

二、断路器耐压试验1、断路器耐压试验目的鉴定设备绝缘强度最有效和最直接的试验项目，主要为了检查断路器的安装质量,考核断路器的绝缘强度。

2、试验仪器选择常规工频试验变：现场试验条件限制，一般较少使用；串联谐振试验装置：利用额定电压较低的试验变压器可以得到较高的输出电压，用小容量的试验变可以对大容量的试品进行交流耐压试验。

试验过程安全可靠。

变频式，试验频率范围10—300HZ之间。

3、试验方案交接验收试验执行标准：国标50150DL/T596《电力设备预防性试验规程》DL/T405《进口252（245）~550交流高压断路器和隔离开关技术规范》DL474.4《现场绝缘试验实施导则交流耐压试验》针对罐式断路器而言，试验条件：断路器内所有设备安装结束，SF6气体充气至额定压力，且密封性试验和气体湿度测试合格；常规电气试验己经完成且符合要求；所有CT二次侧均短路接地，断路器外部出线套管引线解除，试验现场符合安全要求。

断路器和GIS的试验项目周期和要求及设备选型断路器是电力系统中常用的开关装置，用于断开或闭合电路。

而GIS （气体绝缘开关设备）是一种基于气体绝缘的高压开关设备，具有体积小、设计灵活、可靠性高等优点。

在进行断路器和GIS的试验项目时，需要考虑试验周期、试验要求以及设备选型等方面。

试验项目：1.断路器试验项目：-动、静电压稳定性试验：检测断路器在额定电压下的耐压试验。

-冲击电流试验：测试断路器在额定电流下的闭合和开断能力。

-短路试验：测试断路器在额定短路电流下的开断能力和对短路电流的限制能力。

-耐久性试验：测试断路器在长期使用下的可靠性和耐久性。

2.GIS试验项目：-绝缘试验：包括介质频率耐压试验、局部放电试验、绝缘电阻试验等，用于评估GIS设备的绝缘性能。

-正常运行试验：检测GIS设备在额定电压、额定负荷下的运行情况，包括电流、电压及温度测量。

-故障试验：测试GIS设备在故障条件下的性能，如短路、过电压等。

试验周期：试验周期一般根据具体试验项目的要求而定，可以分为短期试验和长期试验。

短期试验一般在几小时到几天内完成，而长期试验可能需要几个月甚至更长的时间完成。

试验要求：试验要求是根据电力系统的需要以及相关标准和规范来确定的。

主要包括试验的目的、试验条件、试验设备要求、试验操作要求等。

设备选型：设备选型是根据试验项目的要求来选择适合的设备。

对于断路器试验，需要选择合适的高压电源、电流互感器、高压开关等设备。

而对于GIS试验，除了需要上述设备外，还需要选择适合的绝缘测试装置、局部放电测量仪器等。

总之，断路器和GIS的试验项目、周期和要求及设备选型需要根据具体情况和相关标准来确定。

在进行这些试验时，需要严格按照相关标准和规范操作，以确保测试结果的准确性和可靠性。

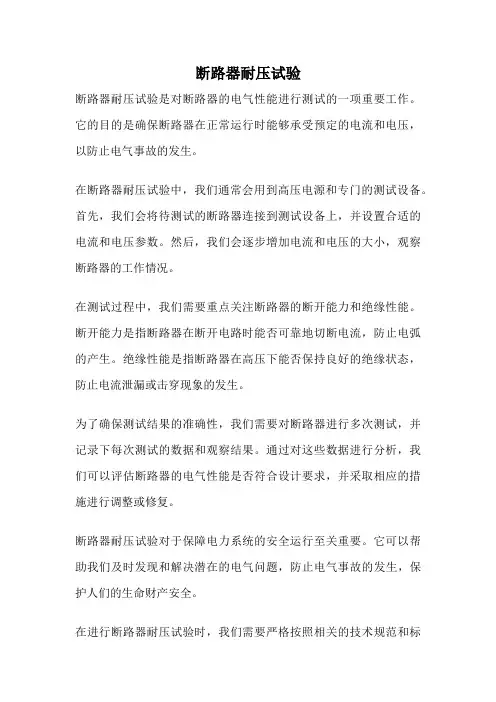

断路器耐压试验
断路器耐压试验是对断路器的电气性能进行测试的一项重要工作。

它的目的是确保断路器在正常运行时能够承受预定的电流和电压，以防止电气事故的发生。

在断路器耐压试验中，我们通常会用到高压电源和专门的测试设备。

首先，我们会将待测试的断路器连接到测试设备上，并设置合适的电流和电压参数。

然后，我们会逐步增加电流和电压的大小，观察断路器的工作情况。

在测试过程中，我们需要重点关注断路器的断开能力和绝缘性能。

断开能力是指断路器在断开电路时能否可靠地切断电流，防止电弧的产生。

绝缘性能是指断路器在高压下能否保持良好的绝缘状态，防止电流泄漏或击穿现象的发生。

为了确保测试结果的准确性，我们需要对断路器进行多次测试，并记录下每次测试的数据和观察结果。

通过对这些数据进行分析，我们可以评估断路器的电气性能是否符合设计要求，并采取相应的措施进行调整或修复。

断路器耐压试验对于保障电力系统的安全运行至关重要。

它可以帮助我们及时发现和解决潜在的电气问题，防止电气事故的发生，保护人们的生命财产安全。

在进行断路器耐压试验时，我们需要严格按照相关的技术规范和标
准进行操作，并确保测试设备的安全可靠。

同时，我们还需要关注测试过程中的安全措施，如戴好绝缘手套、穿戴防护服等，以保障人员的安全。

断路器耐压试验是一项重要的电气测试工作，它能够有效地评估断路器的电气性能，保障电力系统的安全运行。

通过科学合理的测试方法和严格的操作规范，我们可以提高断路器的可靠性和安全性，为人们提供更加稳定可靠的电力供应。

10kv断路器耐压试验方法一、引言10kv断路器是电力系统中常用的设备，其工作稳定性和可靠性对电力系统的正常运行至关重要。

为了保证10kv断路器的性能符合要求，需要进行耐压试验。

本文将介绍10kv断路器耐压试验的方法和步骤。

二、耐压试验的目的耐压试验是为了验证10kv断路器在额定电压下的耐压能力，判断其绝缘性能是否合格。

通过耐压试验，可以发现和消除潜在的绝缘问题，提高设备的可靠性和安全性。

三、耐压试验的步骤1. 准备工作在进行耐压试验前，需要先进行准备工作。

包括检查断路器的外观是否完好，是否有损坏或松动的部分；检查接线端子和绝缘部件是否正常；清理断路器表面，确保无灰尘和杂物。

2. 连接测试设备将测试设备与断路器连接。

测试设备包括高压发生器、耐压仪、电流表等。

根据设备的连接方式，将断路器的线路与测试设备连接好，确保连接牢固可靠。

3. 设置测试参数根据断路器的额定电压和规格，设置测试参数。

包括测试电压、测试时间、测试次数等。

根据标准要求，设置合适的测试参数，确保测试结果准确可靠。

4. 进行耐压试验开始进行耐压试验。

先将测试电压逐渐升高，直至达到设定的测试电压。

保持测试电压稳定，并记录测试时间。

在规定的时间内，观察断路器是否发生漏电、击穿等现象。

根据测试结果，判断断路器是否合格。

5. 测试结果评估根据耐压试验的结果，评估断路器的绝缘性能。

如果断路器在规定的测试电压下未发生漏电、击穿等现象，并且测试时间内绝缘电阻稳定，即可判定为合格。

如果出现异常情况，则需要进一步分析原因，并采取相应的措施修复或更换设备。

四、注意事项1. 在进行耐压试验时，应注意安全。

操作人员应佩戴绝缘手套、绝缘鞋等防护用具，确保人身安全。

2. 在测试过程中，应及时记录测试数据，并进行标注。

以备后续分析和评估使用。

3. 在测试结束后，应及时断开测试设备与断路器的连接，恢复断路器的正常运行状态。

4. 如果断路器未通过耐压试验，应及时进行维修或更换。

断路器试验介绍范文1.静态特性试验：静态特性试验是对断路器的机械和电气性能进行测试。

其中机械性能试验主要包括断路器的操作力、操作时间和操作距离等参数的测定；电气性能试验主要包括断路器的绝缘电阻、耐压试验和开断电流试验等。

2.动态特性试验：动态特性试验是对断路器在实际运行条件下的动态特性进行测试。

其中包括继电器保护动作试验、过电压保护试验和频率保护试验等。

这些试验主要是为了验证断路器在故障情况下能够及时准确地切除故障电路，并保护其他设备和电网的安全运行。

3.循环寿命试验：循环寿命试验是通过模拟断路器长时间的运行情况，检测其在多次的开断和合闸操作后的可靠性和稳定性。

通过这些试验可以确定断路器的使用寿命和维护周期，以保证断路器的正常运行和安全性。

4.短路试验：短路试验是对断路器的短路能力进行测定和验证。

短路试验可以模拟电力系统中的短路故障情况，检测断路器在短路情况下的承受能力和保护能力。

根据短路试验结果，可以确定断路器的额定短路能力，以保证其在电力系统中正常运行和安全工作。

5.环境适应性试验：环境适应性试验是对断路器在不同环境条件下的性能进行测试。

包括温度适应试验、湿度适应试验和震动适应试验等。

这些试验可以检验断路器的适应能力，以确保其在各种环境条件下都能正常运行。

除了上述几种常见的试验，根据不同的断路器类型和应用场景，还可以进行其他一些特殊试验，如交流断路器的闪络试验、直流断路器的充、放电试验等。

断路器试验的目的是为了验证断路器的性能指标和技术要求，确保其能够安全、可靠地工作。

通过试验结果的分析和评估，可以判断断路器是否符合标准和规范的要求，是否适用于实际工程中的使用。

同时，试验结果还可以为断路器的选材和设计提供依据，以提升其性能和可靠性。

综上所述，断路器试验是对断路器性能进行全面检测和评估的过程，是确保电力系统正常运行和设备安全运行的重要环节。

只有通过科学规范的试验，才能保证断路器的质量和可靠性，提高电力系统的稳定性和安全性。

高压断路器高压试验方法一、引言高压断路器是电力系统中重要的保护设备，用于控制和保护电力系统中的电气设备。

为了确保高压断路器的稳定性和可靠性，需要进行高压试验。

本文将介绍高压断路器高压试验的方法和步骤。

二、高压试验的目的高压试验是为了检测高压断路器在额定电压下的工作能力和绝缘性能，以确保其在实际运行中的可靠性和安全性。

高压试验可以发现潜在的缺陷和故障，以及评估断路器的耐压能力。

三、高压试验的步骤1. 准备工作在进行高压试验之前，需要进行一些准备工作。

首先，要确保测试设备和仪器的正常运行，包括高压发生器、电流互感器、电压表、电流表等。

其次，要对断路器进行检查，确保其外观无损坏，内部零部件完好。

2. 设定测试参数根据断路器的额定电压和型号，确定测试参数。

包括测试电压、测试时间和测试电流等。

根据不同的断路器类型和规格，测试参数会有所差异。

3. 连接测试设备将高压发生器、电流互感器和断路器依次连接起来，确保连接牢固且接触良好。

根据断路器的接线图，正确连接测试设备。

4. 断路器预充电在进行高压试验之前，需要对断路器进行预充电。

可以通过手动操作或自动操作进行预充电，将断路器的机构和触头逐渐接通，使其适应高压状态。

5. 断路器闭合在预充电完成后，将断路器闭合，使其处于正常工作状态。

根据测试要求和断路器的操作规程，进行断路器的闭合操作。

6. 断路器分闸在进行高压试验之前，需要先将断路器分闸。

可以通过手动操作或自动操作进行分闸，将断路器的触头分开，断开电路。

7. 断路器高压试验根据设定的测试参数，进行断路器的高压试验。

逐渐增加测试电压，观察断路器的工作状态和绝缘性能。

同时记录测试数据，包括测试电压、测试电流、测试时间和断路器的响应情况。

8. 断路器分闸和断电高压试验完成后，先将断路器分闸，再切断电源，确保断路器处于安全状态。

同时进行必要的记录和归档工作，包括测试数据、测试结果和测试时间等。

四、高压试验的注意事项1. 高压试验应在专门的试验场所进行，确保测试环境的安全和可靠。

断路器机械试验一、前言断路器是一种用来保护电气线路和设备的电气设备，当电路中发生故障时，断路器可以迅速切断电路，避免设备受到损坏或人员受伤。

为了保证断路器的性能和可靠性，需要进行机械试验来检验其结构、材料和功能是否符合标准要求。

本文将介绍断路器机械试验的方法、步骤和注意事项。

二、试验方法1、试验设备准备（1）断路器样品选择符合标准要求的断路器样品作为试验对象，样品应符合相关标准的材料、结构和功能要求。

（2）试验设备根据断路器的规格和要求，准备相应的试验设备，包括试验台、负载、控制系统等。

2、试验条件设定（1）环境条件试验环境应该符合相关标准要求，包括温度、湿度、电压等。

（2）试验参数根据断路器的规格和要求，设置合适的试验参数，包括试验电流、试验时间、试验次数等。

3、试验步骤（1）静态试验将断路器样品安装在试验台上，连接试验回路和控制系统，进行静态试验，检验其外观、结构和标志是否符合要求。

（2）负载试验在试验条件设定好的情况下，对断路器进行负载试验，检验其过载和短路保护功能是否正常。

（3）耐久性试验根据标准要求，对断路器进行长时间、多次的负载试验，检验其耐久性和稳定性。

4、试验数据记录和分析对试验过程中的参数和结果进行记录和分析，包括试验前后的外观、结构、功能变化情况，以及试验过程中的异常现象和故障原因。

5、试验报告撰写根据试验结果，撰写试验报告，对断路器的试验情况和性能进行评价，提出合理的建议和改进措施。

三、试验注意事项1、安全第一在进行断路器机械试验时，必须严格遵守安全操作规定，确保设备和人员的安全。

2、试验标准断路器机械试验应按照相关标准进行，确保试验的科学性和可靠性。

3、试验数据记录试验过程中要对相关参数和结果进行准确的记录，确保试验数据的真实性和可靠性。

4、试验设备校验试验前要对试验设备进行校验，确保设备的正常运行和准确性。

5、试验过程监控在试验过程中，要对断路器的运行状态进行监控，及时发现和处理异常现象。

断路器回路电阻试验在电力系统中断路器的作用十分重要，它用于隔离或连接电路，以保护电力设备和人身安全。

而为了保证断路器的正常运行，回路电阻试验是必不可少的一项检测手段。

回路电阻试验是指将断路器闭合后，用特定的电流通过其回路，测量其回路电阻，以判断断路器的质量和性能。

在进行回路电阻试验之前，首先需要明确断路器的额定回路电流，以确定试验电流的大小。

一、断路器回路电阻试验的目的断路器回路电阻试验的主要目的是检测断路器的接头和连接线路的质量，以及判断断路器是否存在接触不良、松动、接触电阻过大等问题。

通过回路电阻试验，可以及时发现并解决这些问题，确保断路器的正常运行。

二、断路器回路电阻试验的方法1.选择适当的测试仪器：回路电阻计在进行断路器回路电阻试验时，需要选择适当的测试仪器，常用的是回路电阻计。

其测量精度高，操作简单，适用于各种不同型号的断路器。

2.进行预试验在正式进行回路电阻试验之前，需要进行预试验，以确定试验电流的大小和设定好测试仪器。

预试验时，将回路电阻计接入试验回路，通过调节电阻计，使得读数稳定在一个合适的范围内，同时观察仪器的指示灯和显示屏是否正常工作。

3.进行正式试验通过预试验确定试验电流的大小后，将断路器闭合，接通试验回路。

注意在试验过程中要严格按照操作规程和安全规定进行，确保人员和设备的安全。

在试验过程中，回路电阻计会自动测量并显示断路器回路电阻的数值。

根据断路器的型号和规格，有相应的试验结果参考标准，通过对比实际测量值和标准值，可以判断断路器的质量和性能是否符合要求。

三、断路器回路电阻试验注意事项1.确保断路器处于正常工作状态在进行回路电阻试验之前，需要确保断路器处于正常工作状态，没有其他故障。

如果在试验前发现断路器存在故障或异常情况，需要先解决问题，确保试验的准确性和安全性。

2.保护相关设备和人员安全断路器回路电阻试验时会产生较高的电流，需要采取必要的防护措施，以保护设备和人员的安全。

断路器耐压试验及机械特性试验1. 引言断路器是电力系统中常见的一种电气设备，主要用于在电路发生故障时切断电流，保护电力设备和维护电力系统的安全运行。

为确保断路器的可靠性和耐久性，耐压试验和机械特性试验是非常重要的测试项目。

本文档将介绍断路器耐压试验和机械特性试验的目的、测试方法和测试步骤。

2. 断路器耐压试验2.1 目的断路器耐压试验的目的是检测断路器在额定电流和额定电压下的耐压能力，以确保其在正常工作条件下可以承受电气系统中的额定电压。

2.2 测试方法断路器耐压试验一般采用交流耐压试验方法。

测试仪器包括交流高电压发生器、电流表、电压表和绝缘电阻表等。

2.3 测试步骤步骤1：准备工作•确认测试仪器的正常工作状态。

•将断路器连接到测试仪器上。

•预热断路器至工作温度。

步骤2：施加高压•将交流高电压发生器的输出电压逐渐升高，直到达到额定电压。

•持续施加额定电压，记录电流和电压值。

步骤3：观察和判断•在耐压试验过程中，观察断路器是否出现漏电、击穿、放电等异常情况。

•根据测试结果，判断断路器是否通过耐压试验。

步骤4：测试报告•将测试结果和测试过程记录在测试报告中。

•如有异常情况或不合格现象，应进行详细描述和分析，并提出相应的处理措施。

3. 机械特性试验3.1 目的机械特性试验的目的是检测断路器的机械运行特性，包括断路器的开断和闭合时间、开断和闭合力、机械寿命等。

3.2 测试方法机械特性试验一般采用注油式试验台进行。

测试仪器包括注油式试验台、计时器、测力计等。

3.3 测试步骤步骤1：准备工作•确认测试仪器的正常工作状态。

•将断路器安装到注油式试验台上。

步骤2：开断和闭合时间测试•控制注油式试验台使断路器进行开断和闭合动作。

•使用计时器记录开断和闭合的时间。

步骤3：开断和闭合力测试•使用测力计测量断路器的开断和闭合力。

•记录测试结果。

步骤4：机械寿命测试•让断路器进行多次开断和闭合动作，直到达到规定的寿命次数。

电气试验指导之断路器试验电气试验指导之断路器试验3.1 断路器绝缘电阻试验试验对象：断路器合闸后绝缘电阻试验目的：检验断路器合闸后灭弧室、主绝缘和提升杆是否发生受潮，劣化变质等缺陷。

试验仪器：高压数字兆欧表（DM100C）、电源盘、放电棒。

接线图：（1）相对地2）断口间试验步骤：（1）真空断路器本体与断口的绝缘电阻1. 试验前对兆欧表本身进行检查，将兆欧表水平放稳。

1）接通整流电源型兆欧表电源或摇动发电机型兆欧表在低速旋转时，用导线瞬时短接L 和E端子，其指示应为零。

2）开路时，接通电源或兆欧表达额定转速时，其指示应指∞。

3）断开电源，将兆欧表的接地端与被试品的地线连接。

4）兆欧表的高压端接上屏蔽连接线，连接线的另一端悬空（不接试品），再次接通电源或驱动兆欧表，兆欧表的指示应物明显差异。

2. 将断路器置于分闸状态。

3. 接地线接至兆欧表的E端。

4. 断路器端口下部引线端子短接后接至兆欧表的L端。

5. 断路器端口上部引线端子短接后通过专用线接地。

6. 检查试验接线正确，工作人员与施加电压部位保持足够安全距离，操作人员征得负责人许可之后，开始测量。

7. 打开电源开关，根据被试品电压等级选择表记电压量程，此处选择电压量程为2500V，开始测量。

8. 测试数据稳定，停止测量，读取并记录15s和60s时测得的绝缘电阻值。

9. 测试仪放电完毕后关机，用放电棒对被试品放电。

10.填写试验数据。

试验结果：（1）相对地A B C绝缘电阻值200+G200+G200+G （2）断口间A B C绝缘电阻值200+G200+G200+G试验标准：试验项目例行试验标准（基准周期：3年）交接试验标准绝缘电阻测量断口间绝缘电阻以及整体对地绝缘电阻≥3000 MΩ，且无显著下降绝缘电阻值测量参照制造厂规定试验周期：3年注意事项：1.戴好安全帽，穿好绝缘鞋；2.实验前检查断路器外壳接地；3.电源、电源盘的验电；4.接线先接地线后架高压线，高压线要扣紧测量断口；5.加压2500V至少1分钟，记录电阻值；6.实验启动前注意呼唱，拉好安全围栏，警示牌，警示灯；7.试验结束先放电、再拆高压线，最后拆接地线；8.收拾东西，打扫场地，工完料尽场地清3.2 断路器回路电阻试验试验对象：真空断路器回路电阻测量试验试验目的：测量在合闸状态下导电回路的接触电阻，检查回路有无接触性缺陷，是否接触良好，端口有摩擦，接触面是否存有氧化层试验仪器：回路电阻测试仪采用100A试验步骤：1. 导电回路电阻测量应在合上断路器状态下进行。

断路器同期试验的原理断路器同期试验是一种用来验证断路器在同步开断过程中的性能的试验。

其原理如下：1. 实验装置：同期试验通常通过实验装置来模拟真实的电力系统情况。

实验装置主要包括一个电源、一个发电机、一个负载和一个断路器。

电源用来为整个实验装置提供电能，发电机模拟电力系统，负载用来消耗电能，断路器用来进行同步开断操作。

2. 测试对象：测试对象是待测断路器，即需要验证其同步开断性能的断路器。

断路器通常是电力系统中用来切换电路的开关设备，其主要功能是在电力系统出现故障时，自动或手动切断电路，保护电力设备和人身安全。

3. 同步开断过程：同步开断是指在电力系统运行过程中，当发生故障需要切断电路时，断路器必须在电流过零时刻进行断开操作，以避免电弧的产生和电力设备的损坏。

同步开断过程分为三个阶段：预判阶段、触发阶段和开断阶段。

- 预判阶段：断路器通过对电流和电压的监测，判断是否需要进行开断操作。

当电流或电压超过设定的阈值时，预判阶段开始。

- 触发阶段：当预判阶段判断需要进行开断操作时，断路器会发出触发信号，以使断路器准备进行开断操作。

触发信号可以是电磁信号或机械信号。

- 开断阶段：在电流过零时刻，断路器进行断开操作。

在此过程中，断路器必须能够迅速切断电路，并消除电流的能量。

开断过程中产生的电弧会被特殊的电弧灭弧装置熄灭，以确保电力设备的安全。

4. 同步开断性能指标：同步开断性能通常由两个指标来评估，即开断时间和开断能力。

- 开断时间：指断路器从触发信号到真正断开电路所花费的时间。

开断时间越短，表示断路器的响应速度越快，能更有效地保护电力设备。

- 开断能力：指断路器能够承受的最大电流或电压。

开断能力越大，表示断路器能够切断更大的电力负荷，提高电力系统的可靠性。

5. 同期试验步骤：进行同期试验时，首先需要按照实验要求连接好实验装置，然后通过电源为实验装置供电。

接下来，可以根据需要设置断路器的动作条件，如电流和电压的阈值。
