S3000工业以太网交换机 WEB配置手册

格式：pdf
大小：1.45 MB
文档页数：20

S3000工业以太网络交换机

WEB配置手册

上海宽域工业网络设备有限公司

Shanghai Kuanyu Industrial Network Equipment Co.,Ltd.

第1章 WEB登录 ..................................................................................................................................................1

1.1 通过WEB访问交换机 ..............................................................................................................................1

1.2 登陆WEB管理系统 ..................................................................................................................................1

第2章 WEB界面介绍 ..........................................................................................................................................2

2.1 主界面 .........................................................................................................................................................2

第3章系统配置 ....................................................................................................................................................3

3.1 用户管理 .....................................................................................................................................................3

3.2 IP地址配置 .................................................................................................................................................3

3.3 SNMP配置 ..................................................................................................................................................4

3.4 系统信息 .....................................................................................................................................................4

3.5 软件升级 .....................................................................................................................................................4

3.6 配置导入导出 .............................................................................................................................................5

3.7 恢复出厂设置 .............................................................................................................................................5

3.8 重启设备 .....................................................................................................................................................6

3.9 退出登录 .....................................................................................................................................................6

第4章端口配置 ....................................................................................................................................................7

4.1 端口基本配置 .............................................................................................................................................7

4.2 端口流量配置 .............................................................................................................................................7

4.3 端口镜像配置 .............................................................................................................................................8

4.4 端口统计 .....................................................................................................................................................8

第5章 VLAN配置 ..............................................................................................................................................10

5.1 VLAN模式配置 ........................................................................................................................................10

5.2 VLAN组配置 ............................................................................................................................................10

第6章 QOS配置 .................................................................................................................................................12

6.1 优先级模式 ...............................................................................................................................................12

6.2 基于端口、802.1P设置 ...........................................................................................................................12

第7章 STP配置 ..................................................................................................................................................13

7.1 STP模式配置 ............................................................................................................................................13

7.2 STP端口配置 ............................................................................................................................................13

交换机简要配置手册(中文)

可编辑

精品

2960交换机

简明配置维护手册

可编辑

精品目录

说明 .................................................................................................................................................. 3

产品特性........................................................................................................................................... 3

配置端口........................................................................................................................................... 4

配置一组端口 ........................................................................................................................... 4

配置二层端口 ........................................................................................................................... 6

配置端口速率及双工模式 ............................................................................................... 6

DPtech LSW3600系列以太网交换机命令典型配置手册v1.4

LSW3600系列以太网交换机

命令典型配置手册

手册版本：v1.4

软件版本：LSW3600-S221C002D001

LSW3600系列以太网交换机命令典型配置手册v1.4

声明

非经本公司书面许可，任何单位和个人不得擅自摘抄、复制本书内容的部分或全部，并不得以任何形式传播。

为杭州迪普科技有限公司的商标。对于本手册中出现的其他所有商标或注册商标，由各自的所有人拥有。

由于产品版本升级或其他原因，本手册内容会不定期进行更新。

本手册仅作为使用指导，本手册中的所有陈述、信息和建议不构成任何明示或暗示的担保。

迪普科技对使用本手册或使用本公司产品导致的任何特殊、附带、偶然或间接的损害不承担责任，包括但不限于商业利润损失、数据或文档丢失产生的损失，因遭受网络攻击、黑客攻击、病毒感染等造成的产品工作异常、信息泄露。

杭州迪普科技有限公司

地址：杭州市滨江区通和路68号中财大厦6层

邮编：310051

网址：http：//

邮箱：support@

7x24小时技术服务热线：400-6100-598

LSW3600系列以太网交换机命令典型配置手册v1.4

约定

图形界面格式约定格式意义

【】带方括号“【】”表示各类界面控件名称、选项卡和数据表。如“选择【网络管理】选项卡”。

=> 多级菜单用“=>”分隔。如“选择【基本】=>【防火墙】=>【包过滤策略】菜单项”。 < > 带尖括号“< >”表示按钮名称，如“单击按钮”。

各类标志约定

格式意义

表示操作中必须注意的信息，如果忽视这类信息，可能导致数据丢失、功能失效、设备损坏或不可预知的结果。

表示对操作内容的描述进行强调和补充。 LSW3600系列以太网交换机命令典型配置手册v1.4

交换机一些基本配置介绍

1.1 以太网端口常用配置

1.1.1 交换机端口链路类型介绍

交换机以太网端口共有三种链路类型：Access、Trunk和Hybrid。

Access类型的端口只能属于1个VLAN，一般用于连接计算机的端口；

Trunk类型的端口可以属于多个VLAN，可以接收和发送多个VLAN的报文，一般用于交换机之间连接的端口；

Hybrid类型的端口可以属于多个VLAN，可以接收和发送多个VLAN的报文，可以用于交换机之间连接，也可以用于连接用户的计算机。

其中，Hybrid端口和Trunk端口的相同之处在于两种链路类型的端口都可以允许多个VLAN的报文发送时打标签；不同之处在于Hybrid端口可以允许多个VLAN的报文发送时不打标签，而Trunk端口只允许缺省VLAN的报文发送时不打标签。

三种类型的端口可以共存在一台以太网交换机上，但Trunk端口和Hybrid端口之间不能直接切换，只能先设为Access端口，再设置为其他类型端口。例如：Trunk端口不能直接被设置为Hybrid端口，只能先设为Access端口，再设置为Hybrid端口。

1. 各类型端口使用注意事项

配置Trunk端口或Hybrid端口，并利用Trunk端口或Hybrid端口发送多个VLAN报文时一定要注意：本端端口和对端端口的缺省VLAN ID(端口的PVID)要保持一致。

当在交换机上使用isolate-user-vlan来进行二层端口隔离时，参与此配置的端口的链路类型会自动变成Hybrid类型。

Hybrid端口的应用比较灵活，主要为满足一些特殊应用需求。此类需求多为在无法下发访问控制规则的交换机上，利用Hybrid端口收发报文时的处理机制，来完成对同一网段的PC机之间的二层访问控制。

2. 各类型端口在接收和发送报文时的处理

1)端口接收报文时的处理：

端口接收到的报文类型报文帧结构中携带VLAN标记报文帧结构中不携带VLAN标记

工业交换机 IE3000 配置手册

CHAPTER 1-1Cisco IE 3000 Switch Hardware Installation GuideOL-13017-021OverviewThis chapter provides these topics that describe the Cisco Industrial Ethernet (IE) 3000 switch, hereafter referred to as the switch. This chapter provides a functional overview of the switches and covers these topics:•Overview, page1-1•Switch Models, page1-2•Front-Panel Description, page1-2•Compact Flash Memory Card, page1-11•Rear-Panel Description, page1-12•Power Converter (Optional), page1-13•Management Options, page1-14•Network Configurations, page1-15OverviewThe Cisco IE 3000 switch provides a rugged and secure switching infrastructure for harsh environments. It is suitable for industrial Ethernet applications, including factory automation, intelligent transportation systems (ITSs), substations, and other deployments in harsh environments.You can connect these switches to office networking devices like Cisco IP Phones, Cisco Wireless Access Points workstations, and other devices such as servers, routers, and other switches. In industrial environments, you can connect any Ethernet-enabled industrial communication devices, including programmable logic controllers (PLCs), human-machine interfaces (HMIs), drives, sensors, traffic signal controllers, and intelligent electronic devices (IEDs). You can mount the switch on a DIN rail in an industrial enclosure, on a wall or panel, and with some restrictions, in a standard 19-inch rack. Its components are designed to withstand extremes in temperature, vibration, and shock that are common in an industrial environment.NoteThe switch does not have cooling fans. Cisco IE 3000 Switch Hardware Installation Guide

下载提示

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

S3000工业以太网交换机 WEB配置手册

合集下载

交换机简要配置手册(中文)

DPtech LSW3600系列以太网交换机命令典型配置手册v1.4

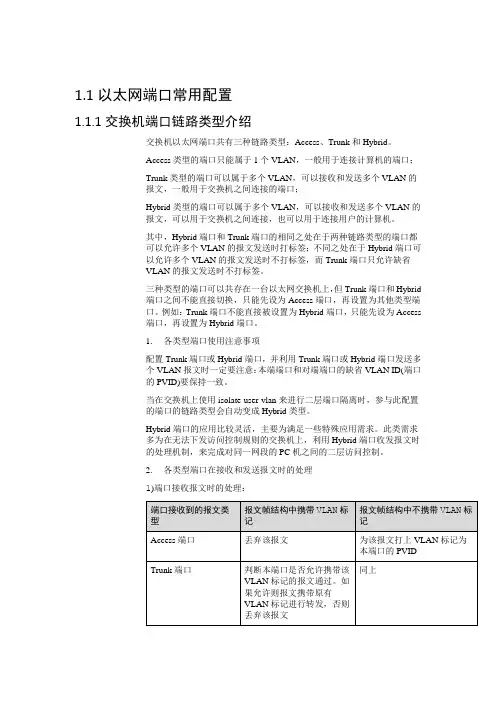

交换机一些基本配置介绍

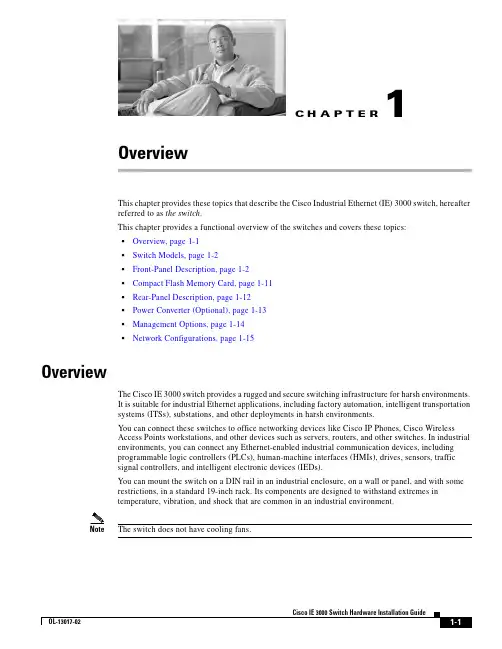

工业交换机 IE3000 配置手册
