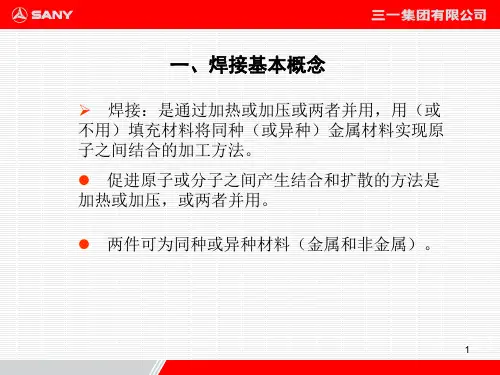

焊接标准化知识培训教程

焊接速度决定了焊接效率，过快可能导致 焊缝不熔合，过慢则可能使焊缝过热。
多层多道焊接有助于减小焊接变形和提高 焊缝质量。
焊接操作技巧
引弧与熄弧
正确引弧可以避免电弧不 稳或烧蚀，熄弧时应将电 弧慢慢收起，防止产生弧 坑。
运条方法
焊条沿焊缝方向的移动应 均匀，速度适中，避免忽 快忽慢。
接头与收尾
接头处应预热，收尾时应 将弧坑填满，避免出现裂 纹。
电子行业
在电子行业中，焊接用于 电路板、电子元件的连接 和固定。
02 焊接工艺技术
焊接工艺参数
焊接电流
焊接电压
电流的大小直接影响焊接熔池的形成和焊 缝的成型，电流过大可能导致焊缝过热、 焊穿，电流过小则可能导致焊缝不熔合。
电压是电弧燃烧的必要条件，合适的电压 有助于稳定电弧和熔池。
焊接速度
焊接层数与厚度
压力容器属于特种设备，其焊接工艺要求非常高， 需要满足安全性能和使用性能的要求。
焊接接头的质量控制
压力容器焊接过程中，需要严格控制焊接接头的 质量，确保无缺陷、无泄漏，保证容器的安全性 能。
焊接工艺评定
在压力容器制造过程中，需要进行焊接工艺评定， 确保焊接工艺的可靠性和可行性。
桥梁焊接工艺实例
桥梁焊接工艺特点
船舶焊接工艺要求高，需要考虑 到船体的特殊结构和环境因素，
如防腐蚀、防震等。
焊接材料选择
根据船体材料和结构特点，选择 合适的焊接材料，如不锈钢、高
强度钢等。
焊接工艺流程
船舶焊接工艺流程复杂，需要经 过多道工序，如预热、焊接、后 热等，确保焊缝质量和船体结构
的稳定性。
压力容器焊接工艺实例
1 2 3
压力容器焊接工艺要求

01 02
保持适当的电弧长度和焊接速度。 立焊操作要点
03
采用较小直径的焊条和较小的焊接电流。
不同位置焊接操作要点
控制好熔池温度和形状，避免熔池下淌。 采用短弧焊接，注意运条方式和角度。
横焊操作要点
不同位置焊接操作要点
01
采用较小直径的焊条和 较小的焊接电流。
02
控制好上层焊缝的熔合 深度和宽度，避免咬边
焊丝种类与选用原则
焊丝种类：实芯焊丝和药芯焊丝
01
选用原则
02
根据被焊金属的类别选择焊丝
03
根据被焊金属的强度等级选择焊 丝
04
根据焊接结构的使用性能选择焊 丝
05
根据焊接方法选择焊丝
06
保护气体及辅助材料
保护气体 氩气、二氧化碳、氩+二氧化碳混合气体等
01
焊剂
在焊接过程中起到保护焊缝金属、稳 定电弧、改善焊缝成形和提高焊缝质
引弧、运条和收弧方法
直线形运条法
保持一定弧长，沿焊接方向作不摆动的前移。
直线往复运条法
焊条末端沿焊缝的纵向作来回摆动。
引弧、运条和收弧方法
01
02
03
锯齿形运条法
焊条末端作锯齿形连续摆 动的前移，并在两边稍停 片刻。
月牙形运条法
焊条末端作月牙形左右连 续摆动的前移，并在两边 稍停片刻。
三角形运条法
焊接基础知识培训ppt课件
$number {01}
目 录
• 焊接概述与分类 • 焊接材料与选用 • 焊接设备与使用 • 焊接操作技巧与规范 • 焊缝质量检查与评定 • 安全生产与环境保护要求
01
焊接概述与分类
焊接定义及应用领域

一、焊条的组成 焊条是指涂有药皮的供弧焊用的熔化电极。
? 焊芯
①作为电弧焊的一个电极，与焊件之间导电形成电弧； ②在焊接过程中不断熔化，并过渡到移动的熔池中，与 熔化的母材共同结晶形成焊缝；
? 焊条药皮
①药皮的作用 a）对熔池造成有效的气 渣联合保护； b）使熔池内金属液脱氧、 脱硫以及向熔池金属中渗 合金，提高焊缝的力学性能； c）起稳弧作用，以改善焊 接的工艺性。
EZ
—
—
—
GB3670-83
铜及铜合金焊条
TCu
GB3669-83
铝及铝合金焊条
TAl
—
—
—
（2）按药皮类型分类：
? 酸性焊条（A） ? 碱性焊条（B） ? 金红石焊条（R） ? 纤维素焊条（C）
酸性焊条
组成：酸性氧化物为主
优点：具有良好的工艺 性能，对油、水、锈不 敏感
缺点：氧化性强，合金 元素烧损大，焊缝塑、 韧性不高，氢含量高， 抗裂性能差
a、电阻焊
①点焊是将焊件装配成搭接接头，并 压紧在两柱状电极之间，利用电阻热熔化 母材金属，形成焊点的电阻焊方法。 点焊主要用于薄板焊接。
②缝焊的过程与点焊相似，只是以旋 转的圆盘状滚轮电极代替柱状电极，将焊 件装配成搭接或对接接头，并置于两滚 轮电极之间，滚轮加压焊件并转动，连 续或断续送电，形成一条连续焊缝的电 阻焊方法。缝焊主要用于焊接焊缝较为 规则、要求密封的结构，板厚一般＜ 。
初级电压
接法 空载电压 /V 电流调节范围 /A 额定暂载率 /% 额定焊接电流 /A 额定工作电压 /V 220V时初级电流 /A 380V时初级电流 /A
效率 /% 功率因数
不同暂载率（ ZZ）时 的焊接电流 /A

✓ 角接接头有I形坡口、单边V形坡口、V形坡口及K形坡 口等四种形式。
9
搭接接头：
✓ 搭接接头有I形坡口、圆孔内塞焊及长孔内角焊三种 形式。
卷边接头：
10
六、焊接坡口形式及表示方法
➢ 焊接坡口主要有Ⅰ形坡口、卷边坡口、V形坡口、X形坡口、单边V
形坡口、双单边V形坡口、Y形坡口、 U形坡口、单边U形坡口、双面U形 坡口、双U形坡口、J形坡口等形式。
➢ 焊接加热过程对焊缝质量的影响：
影响熔池金属的理化反应，造成不完全偏析、气孔、 夹杂等缺陷。
由于热传导过程，使焊缝区域金属产生淬硬、脆化、 软化等组织。
由于不均匀加热及冷却，产生不均匀应力和变形，形 成裂纹。
3
四、常用金属材料的焊接性能
➢ 概念：金属材料的焊接性能是指材料对焊接加 工的适应性；即指金属用一定的焊接方法和在一定 的工艺要求下能否获得优良接头的性能和该接头能 否在使用条件下可靠地运行的性能。 使用焊接性：焊接接头或整个结构满足产品技术 要求条件规定的使用性能和要求。 焊接性不仅与材料本身的固有性能有关，同时也 与许多焊接工艺条件有关。
压焊：在焊接过程中，必须对焊件施加压力 （加热或不加热），以完成焊接的方法，称为压焊。
钎焊：是硬钎焊和软钎焊的总称。其主要特点 是母材不熔化。
2
三、焊接过程的特点及影响
➢ 热作用局部性：与热处理不同，属于不均匀加热。
➢ 瞬时间性：热源以一定速度（300mm/min左、右）移 动，加热速度达到1500℃/S，短时间内可将大量热量从加 热源传递到焊接工件上，而母材迅速将热量导出而冷却降 温。
坡口角度：以“V”坡口为例说明： ✓ 单面手工焊： （δ：8~12mm）坡口角度为：70±5°；
