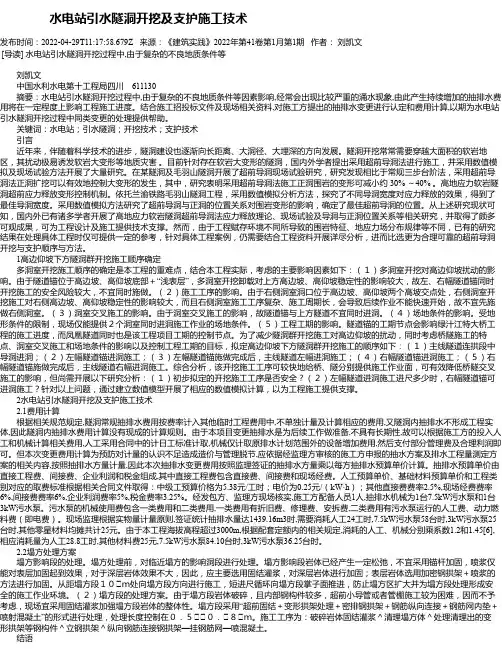

水电站引水隧洞开挖及支护施工技术
发布时间：2022-04-29T11:17:58.679Z 来源：《建筑实践》2022年第41卷第1月第1期 作者： 刘凯文
[导读] 水电站引水隧洞开挖过程中,由于复杂的不良地质条件等
刘凯文
中国水利水电第十工程局四川 611130
摘要：水电站引水隧洞开挖过程中,由于复杂的不良地质条件等因素影响,经常会出现比较严重的涌水现象,由此产生持续增加的抽排水费用将在一定程度上影响工程施工进度。结合施工招投标文件及现场相关资料,对施工方提出的抽排水变更进行认定和费用计算,以期为水电站
引水隧洞开挖过程中同类变更的处理提供帮助。
关键词：水电站；引水隧洞；开挖技术；支护技术
引言
近年来，伴随着科学技术的进步，隧洞建设也逐渐向长距离、大洞径、大埋深的方向发展。隧洞开挖常常需要穿越大面积的软岩地区，其扰动极易诱发软岩大变形等地质灾害 。目前针对存在软岩大变形的隧洞，国内外学者提出采用超前导洞法进行施工，并采用数值模
拟及现场试验方法开展了大量研究。在某隧洞及毛羽山隧洞开展了超前导洞现场试验研究，研究发现相比于常规三步台阶法，采用超前导
洞法正洞扩挖可以有效地控制大变形的发生，其中，研究表明采用超前导洞法施工正洞围岩的变形可减小约 30% ～40% 。高地应力软岩隧
洞超前应力释放变形控制机制。依托兰渝铁路毛羽山隧洞工程，采用数值模拟分析方法，探究了不同导洞宽度对应力释放的效果，得到了
最佳导洞宽度。采用数值模拟方法研究了超前导洞与正洞的位置关系对围岩变形的影响，确定了最佳超前导洞的位置。从上述研究现状可
知，国内外已有诸多学者开展了高地应力软岩隧洞超前导洞法应力释放理论、现场试验及导洞与正洞位置关系等相关研究，并取得了颇多
可观成果，可为工程设计及施工提供技术支撑。然而，由于工程赋存环境不同所导致的围岩特征、地应力场分布规律等不同，已有的研究
结果在处理具体工程时仅可提供一定的参考，针对具体工程案例，仍需要结合工程资料开展详尽分析，进而比选更为合理可靠的超前导洞
第1篇
一、工程概况
1. 工程背景
本工程为某大型水利枢纽配套引水工程，主要目的是将上游水库的水引入下游水库，满足下游水库的供水需求。引水隧道工程是整个引水工程的关键部分，其施工质量直接影响到整个工程的正常运行。
2. 工程规模
引水隧道全长约5公里，隧道断面采用圆形断面，直径为6.5米。隧道工程包括洞身、洞口、进出口等部分。
二、施工组织设计
1. 施工队伍
组建一支具有丰富施工经验和专业技术水平的施工队伍，包括项目经理、技术负责人、质量负责人、安全负责人等。施工队伍需具备以下条件：
（1）具备相应的施工资质和业绩；
（2）熟悉引水隧道工程的施工技术；
（3）具有较强的组织协调能力和团队协作精神。
2. 施工设备
（1）隧道掘进设备：盾构机、钻爆机、挖掘机等；
（2）运输设备：自卸汽车、混凝土搅拌车等；
（3）检测设备：地质雷达、隧道激光测距仪等；
（4）通风设备：风机、通风管道等；
（5）排水设备：排水泵、排水管道等。
3. 施工进度安排
根据工程实际情况，制定详细的施工进度计划，包括各阶段工程量、施工时间、施工顺序等。确保工程按期完成。 三、施工方案
1. 隧道开挖
（1）隧道开挖采用钻爆法，根据地质条件和隧道断面尺寸，确定合理的爆破参数。
（2）爆破作业应严格按照《爆破安全规程》进行，确保施工安全。
（3）开挖过程中，及时进行地质素描和地质调查，为后续施工提供依据。
2. 洞身支护
（1）洞身支护采用锚喷支护，结合初期支护和二次支护。
（2）初期支护：采用锚杆、钢筋网、喷射混凝土等材料进行支护。
（3）二次支护：在初期支护的基础上，采用钢拱架、喷射混凝土等材料进行加固。
3. 隧道衬砌
（1）隧道衬砌采用钢筋混凝土结构，按照设计要求进行施工。
（2）混凝土浇筑过程中，严格控制混凝土质量和施工工艺，确保衬砌质量。
4. 隧道洞口及进出口施工
（1）洞口及进出口施工应按照设计要求进行，确保洞口及进出口的稳定性和安全性。
水电站引水隧洞开挖及支护施工技术
发布时间：2021-06-23T01:13:45.766Z 来源：《防护工程》2021年6期 作者： 赵飞龙
[导读] 随着经济和各行各业的快速发展，对于水电站引水隧洞施工而言，具体包括两个方面，分别是开挖以及支护。二者都非常重要，但凡出现任何问题，都会对建设工作造成巨大影响。因此，施工团队就要提高重视程度，运用最新的技术，以此确保施工项目顺利进行。
赵飞龙
身份证号码：1301031979xxxx0033
摘要：随着经济和各行各业的快速发展，对于水电站引水隧洞施工而言，具体包括两个方面，分别是开挖以及支护。二者都非常重要，但凡出现任何问题，都会对建设工作造成巨大影响。因此，施工团队就要提高重视程度，运用最新的技术，以此确保施工项目顺利进
行。
关键词：水电站；引水隧洞；开挖施工；支护施工
引言
引水隧洞在开挖过程中遇到深埋洞段类覆盖层（岩石风化过于严重，与覆盖层夯实土包裹孤石相似，设计简称类覆盖层）、较大反坡超长洞段特大涌水、突发泥石流、深埋洞段不明气体二次爆炸和全断面连续蠕变张裂等引起的大型塌方等地质问题。阐述了施工过程中通
过不断进行技术总结，提前预判，提前做好技术应对措施的过程，为减少损失、提高质量和履约能力等奠定了基础，所取得的经验可为今
后类似工程提供借鉴。
1水电站引水隧洞的主要概念
对于引水隧洞施工而言，其能够有效提升水电站自身的工作效率，缩减成本投入，以防资源发生不必要的浪费，可以看作是水工构筑物的核心部分。水电站在发电的时候，主要依靠水位自身形成的落差，基于瞬时间产生的重力势能，让其逐步转为电能，以此使得水轮机
正常运转，实现发电的效果。而引水隧洞则是将水流上部引入水轮机的密闭空间，而隧洞又能进一步分为两类，分别是有压引水隧洞以及
无压引水隧洞，当水流顺着水轮机，逐步进入通道里面的时候，路线就要展开相应的调整，不仅要足够短，而且十分简单。此外，水流也
要实现顺利对接。在该施工正式开始之前，施工人员需要根据项目的具体情况，对周边环境展开分析，包括岩石以及地质水平，尽可能和
水电站引水隧洞工程施工总平面布置方案
1.1 施工布置条件
本工程由发包方负责所有施工临时用地的征用，承包商在发包方提供的征地范围内布置施工设施。征地范围共分两个区，分别为前坪及下洋施工支洞洞口区。前坪施工支洞洞口施工场地区（包括弃渣场）面积61900m2,沿施工支洞洞轴线0~120m为冲沟，有孤石、碎石和粘土覆盖，厚度1~2m,局部见有弱风化基岩出露，两侧山坡为水稻田分布，平距120~260m为山坡，地表坡度约为20°,地表为水稻田分布。洞口施工场地较开阔，距施工支洞洞口约60m处为三条冲沟交汇点，冲沟内常年流水，水量及水质满足施工需要；下洋施工支洞洞口施工场地区（包括弃渣场）面积69630m2,施工支洞洞口位于冲沟旁，沿冲沟旁侧见有零星的强〜弱风化基岩出露，冲沟中为第四系覆盖，开垦为水稻田，冲沟内常年流水，水量及水质满足施工需要。
距厂房37km处有天然砂供应场，砂质及供应能力满足施工需要。
发包人在三湾设有6300KVA降压变电站一座，可供给本标段的用电容量为1200KVA,由三湾变电站引出的IOKV输电线路，从各施工支洞洞口通过。
**县位于福建省东北部，不通铁路和缺少水运交通，对外交通以公路为主。**县城关距“104”国道上的赛歧镇60km,现有三级公路（沥青碎石路面）通达。从**县城经公家洋至陈凤村约10km,已有简易公路相通，本标所在的前坪支洞和下洋支洞进场公路均从陈凤村接线，目前，公家洋至陈凤、陈凤至下洋、陈凤至前坪的各段公路正在修（扩）建。 1.2临时设施布置方案及原则
1.1.1临时设施布置原则
1）充分利用发包方提供的场地和设施。
2）按招标文件的要求布置，力求布置紧凑、合理，做到有利于生产，方便职工生活。
3）临建设施的布置充分考虑到安全渡汛问题、环保问题、消防问题，尽量少占耕地，保护山林和民宅。
112临时设施布置方案
依本工程的工程特性及现场条件，施工临时设施采用分散布置方案，除骨料加工系统布置在前坪施工支洞洞口，满足本标段的全部碎施工需要外，其它临时设施分散布置在前坪及下洋施工支洞洞口，满足相应施工区段内的工程施工需要。本标段项目经理部设在前坪施工支洞洞口临时设施区。
