【CN209739615U】一种用于机器人环境采样的抽屉式存储装置【专利】

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920414683.3(22)申请日 2019.03.29(73)专利权人 湖北交通职业技术学院地址 430000 湖北省武汉市雄楚大街455号(72)发明人 唐军荣　郭向红　许慧　(74)专利代理机构 武汉维创品智专利代理事务所(特殊普通合伙) 42239代理人 余丽霞(51)Int.Cl.B65B 63/02(2006.01)

(54)实用新型名称一种物流用蓬松件压紧打包装置(57)摘要本实用新型公开了一种物流用蓬松件压紧打包装置，包括传送机构、动力机构和压制机构，传送机构包括传送带、主动辊、从动辊、一号轴承、辊架、内部支板、支撑弹簧和上支板，有益效果：本实用新型利用利用压辊和支板结构的结合将蓬松件内的空气挤压出包装袋，可以持续不间断对包裹进行压紧，提高了包装效率，大大减少了包装使得单件包装耗时，减少了使用者的体力支出，并且本实用新型的主要结构均为机械传动结构，降低了机体的损坏的几率，减少了包装时的成本，本实用新型结构新颖，使用方便，是一种

新型且实用的物流用蓬松件压紧打包装置。

权利要求书1页 说明书4页 附图3页CN 209739535 U2019.12.06

CN 209739535

U1.一种物流用蓬松件压紧打包装置，其特征在于：包括传送机构(1)、动力机构(10)和压制机构(18)，所述传送机构(1)包括传送带(2)、主动辊(3)、从动辊(4)、一号轴承(5)、辊架(6)、内部支板(7)、支撑弹簧(8)和上支板(9)，所述传送带(2)的内侧两端分别触接有主动辊(3)和从动辊(4)，所述主动辊(3)和从动辊(4)的两端均通过一号轴承(5)连接有辊架(6)，所述辊架(6)分别焊接在内部支板(7)的四拐角处，所述内部支板(7)的上侧面板上设有若干支撑弹簧(8)，所述支撑弹簧(8)远离内部支板(7)的一端固定在上支板(9)上，所述内部支板(7)和上支板(9)均设置在传送带(2)的内侧，所述主动辊(3)的一端与动力机构(10)连接，所述内部支板(7)的两侧分别卡接有连接扣槽(33)，所述连接扣槽(33)焊接在一号架杆(32)上，所述一号架杆(32)的上端均与压制机构(18)连接，所述一号架杆(32)的下端均焊接在底板(34)上所述连接扣槽(33)所在的内部支板(7)的侧边上通过二号架杆(35)与底板(34)连接。2.根据权利要求1所述的一种物流用蓬松件压紧打包装置，其特征在于：所述动力机构(10)包括传动电机(11)、电机固定座(12)、电机支板(13)、电机支杆(14)、主动轮(15)和传动带(16)，所述传动电机(11)螺钉固定在电机固定座(12)上没所述电机固定座(12)焊接在电机支板(13)上，所述电机支板(13)远离电机固定座(12)的一侧面通过若干电机支杆(14)与底板(34)连接，所述电机支板(13)的一侧边焊接在二号架杆(35)上，所述传动电机(11)的输出端连接有主动轮(15)，所述主动轮(15)通过传动带(16)与从动轮(17)连接，所述从动轮(17)固定在主动辊(3)芯轴的一端上。3.根据权利要求1所述的一种物流用蓬松件压紧打包装置，其特征在于：所述压制机构(18)包括内芯辊(19)、内部支架(20)、扩张筒(21)、活塞杆(22)、张力弹簧(23)、活塞筒(24)、外压辊(25)、压制电机(26)、芯辊连接板(27)、合金螺栓(28)、契合连接板(29)、连接轴(30)和二号轴承(31)，所述内芯辊(19)的外侧上通过若干内部支架(20)连接有扩张筒(21)，所述扩张筒(21)的外侧上焊接有若干活塞杆(22)，所述活塞杆(22)远离扩张筒(21)的一端连接有张力弹簧(23)，所述张力弹簧(23)远离活塞杆(22)的一端焊接在活塞筒(24)内，且所述活塞杆(22)靠近张力弹簧(23)的一端插接在活塞筒(24)内，所述活塞筒(24)焊接在外压辊(25)的内侧上，所述内芯辊(19)的两端分别连接有压制电机(26)和芯辊连接板(27)，所述压制电机(26)通过固定架固定在一号架杆(32)上，所述芯辊连接板(27)通过合金螺栓(28)与契合连接板(29)连接，所述契合连接板(29)远离芯辊连接板(27)的一侧中心位置与连接轴(30)垂直焊接，所述连接轴(30)插接在二号轴承(31)的内环上，所述二号轴承(31)的外环焊接在一号架杆(32)上。4.根据权利要求3所述的一种物流用蓬松件压紧打包装置，其特征在于：所述外压辊(25)设置在传送带(2)的上方。5.根据权利要求1所述的一种物流用蓬松件压紧打包装置，其特征在于：所述传送带(2)和上支板(9)之间的间距为一厘米。6.根据权利要求1所述的一种物流用蓬松件压紧打包装置，其特征在于：所述主动辊(3)和从动辊(4)的直径相等，

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920198011.3(22)申请日 2019.02.14(73)专利权人 贵州省人民医院地址 550000 贵州省贵阳市南明区市东路52号(72)发明人 苗燕　(74)专利代理机构 北京海虹嘉诚知识产权代理有限公司 11129代理人 何志欣　侯越玲(51)Int.Cl.B65D 43/16(2006.01)B65D 51/24(2006.01)B65D 51/28(2006.01)B65D 25/04(2006.01)B65D 81/18(2006.01)A61B 50/31(2016.01)A61L 2/10(2006.01)

(54)实用新型名称一种便携式体检箱(57)摘要一种便携式体检箱，至少包括箱体和箱盖，箱盖与箱体铰接，箱体上至少设有第一器械箱、第二器械箱、第三器械箱和储物箱，其中：箱体呈长方体状，箱体内按照沿箱体的宽度方向均能够抽出的方式分别设有第一器械箱和第二器械箱，箱体内按照沿箱体的厚度方向延伸的方式设有第三器械箱，箱体的第一端上按照沿箱体的长度方向能够抽出的方式设有储物箱，第三器械箱处于第一器械箱的上层，其中：第三器械箱内设有将其分为第一储放区和紫外线灯安装区的第一隔板，紫外线灯安装区分别与第一器械箱、第二器械箱和第三器械箱彼此连通。本实用新型可对其中的器械消毒，能够确保体检者的体液不变质，功能齐全，

方便实用。

权利要求书2页 说明书5页 附图3页CN 209739711 U2019.12.06

CN 209739711

U1.一种便携式体检箱，至少包括箱体(5)和箱盖(14)，其特征在于，所述箱盖(14)与所述箱体(5)铰接，所述箱体(5)上至少设有第一器械箱(1)、第二器械箱(4)、第三器械箱(27)和储物箱(8)，其中：所述箱体(5)呈长方体状，所述箱体(5)内按照沿所述箱体(5)的宽度方向均能够抽出的方式分别设有所述第一器械箱(1)和所述第二器械箱(4)，所述箱体(5)内按照沿所述箱体(5)的厚度方向延伸的方式设有所述第三器械箱(27)，所述箱体(5)的第一端上按照沿箱体(5)的长度方向能够抽出的方式设有所述储物箱(8)，所述第三器械箱(27)处于所述第一器械箱(1)的上层，其中：所述第三器械箱(27)内设有将其分为第一储放区(Ⅵ)和紫外线灯安装区(Ⅶ)的第一隔板(19)，所述紫外线灯安装区(Ⅶ)分别与所述第一器械箱(1)、所述第二器械箱(4)和所述第三器械箱(27)彼此连通。2.如权利要求1所述的便携式体检箱，其特征在于，所述第三器械箱(27)的底部按照均布并贯穿的方式设有若干个孔(21)，所述第一隔板(19)上按照贯穿的方式设有若干个格栅孔(20)，所述紫外线灯安装区(Ⅶ)的靠近所述储物箱(8)的侧壁上按照贯穿的方式设有孔槽(22)，其中：所述紫外线灯安装区(Ⅶ)通过所述孔(21)与所述第一器械箱(1)彼此连通，所述紫外线灯安装区(Ⅶ)通过所述格栅孔(20)与所述第一储放区(Ⅵ)彼此连通，所述紫外线灯安装区(Ⅶ)通过所述孔槽(22)能够与所述第二器械箱(4)彼此连通。3.如权利要求2所述的便携式体检箱，其特征在于，所述储物箱(8)的内部设有将其分为体液储放区(Ⅰ)和血液储放区(Ⅲ)的冰袋储放区(Ⅱ)，其中：所述体液储放区(Ⅰ)和血液储放区(Ⅲ)内均设有若干放置孔(9)，所述冰袋储放区(Ⅱ)内安放有冰袋(10)，所述体液储放区(Ⅰ)和血液储放区(Ⅲ)通过所述冰袋储放区(Ⅱ)彼此连通。4.如权利要求1所述的便携式体检箱，其特征在于，便携式体检箱还包括卡扣装置(3)，所述卡扣装置(3)至少包括卡扣块(31)和卡扣片(32)，所述第一器械箱(1)、第二器械箱(4)和所述储物箱(8)各自的第一端部均设有把手(2)，其中：所述第一器械箱(1)、第二器械箱(4)和所述储物箱(8)的各自的第一端部均按照铰接的方式分别设置有至少一个所述卡扣片(32)，所述箱体(5)的分别与所述第一器械箱(1)、所述第二器械箱(4)和所述储物箱(8)对应的侧面上均对应设置有至少一个所述卡扣块(31)；在所有所述把手(2)受到外力作用的情况下，所述第一器械箱(1)、所述第二器械箱(4)和所述储物箱(8)各自的第一端部与所述箱体(5)彼此之间的距离均能够增大或者减小。5.如权利要求4所述的便携式体检箱，其特征在于，在所述第一器械箱(1)、所述第二器械箱(4)和所述储物箱(8)的各自的第一端部均分别与所述箱体(5)彼此之间的距离减小至零的情况下，所有的卡扣片(32)均能够和与其对应的卡扣块(31)卡合连接。6.如权利要求2所述的便携式体检箱，其特征在于，所述第三器械箱(27)的顶部的第一侧按照铰接的方式设有盖板(16)，所述第三器械箱(27)的顶部的第二侧设有卡紧槽(18)，所述盖板(16)上设有卡紧片(15)，其中：

(19)中华人民共和国国家知识产权局

(12)实用新型专利

(10)授权公告号 (45)授权公告日

(21)申请号 201920389289.9

(22)申请日 2019.03.26

(73)专利权人 泉州市中天石油化工机械制造有限公司地址 362141 福建省泉州市惠安县东桥镇东桥工业小区

(72)发明人 苏昆焕　

(74)专利代理机构 福州顺升知识产权代理事务所(普通合伙) 35242代理人 陈为志

(51)Int.Cl.B65D 25/02(2006.01)B65D 25/10(2006.01)B65D 81/18(2006.01)B65D 43/16(2006.01)B65D 51/24(2006.01)

(54)实用新型名称一种石油样品存储装置(57)摘要本实用新型公开了石油样品存储运输技术领域的一种石油样品存储装置，包括存储箱体和存储箱盖，存储箱体的内腔通过悬挂拉簧设置有试管夹持板，试管夹持板上设有试管夹持孔、橡胶垫套、存储试管和橡木塞，试管夹持板的底部通过连接螺栓设置有试管限位板，试管限位板上开设有试管限位孔，存储箱盖的内腔设置有防漏压紧板，防漏压紧板的顶部通过压板压簧与存储箱盖的内腔顶部连接，防漏压紧板的底部与橡木塞的顶部相抵接，存储箱体的底部下方连通设置有散热腔，散热腔的内腔底部设置有温度传感器，散热腔的内腔底部设置有单片机，散热腔的底部嵌设有散热风扇，本实用新型提供了一种可

自动降温和减震保护的石油样品存储装置。

权利要求书1页 说明书4页 附图3页CN 209834298 U2019.12.24

CN 209834298

U1.一种石油样品存储装置，包括存储箱体（1）和存储箱盖（2），其特征在于：所述存储箱

体（1）的内腔悬挂设置有试管夹持板（3），所述试管夹持板（3）的四角均分别通过悬挂拉簧

（4）与所述存储箱体（1）的内壁四角相连，所述试管夹持板（3）上呈阵列状分布开设有试管

夹持孔（5），所述试管夹持孔（5）的内壁设置有橡胶垫套（6），所述试管夹持板（3）的底部平

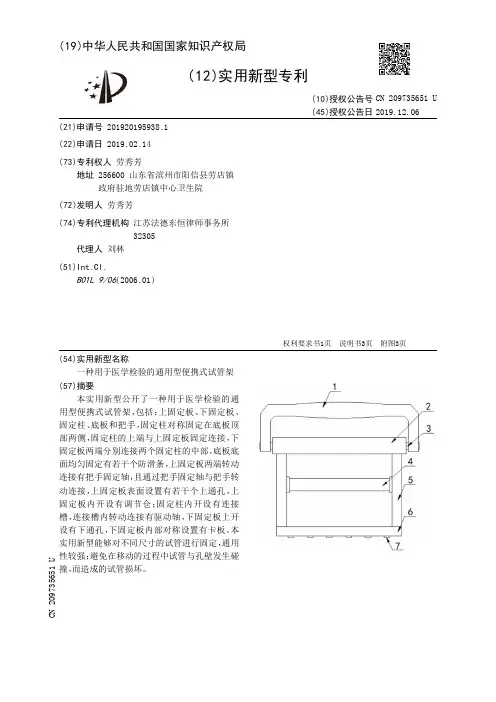

(19)中华人民共和国国家知识产权局

(12)实用新型专利

(10)授权公告号 (45)授权公告日

(21)申请号 201920195938.1

(22)申请日 2019.02.14

(73)专利权人 劳秀芳地址 256600 山东省滨州市阳信县劳店镇政府驻地劳店镇中心卫生院

(72)发明人 劳秀芳　

(74)专利代理机构 江苏法德东恒律师事务所 32305代理人 刘林

(51)Int.Cl.B01L 9/06(2006.01)

(54)实用新型名称一种用于医学检验的通用型便携式试管架(57)摘要本实用新型公开了一种用于医学检验的通用型便携式试管架，包括：上固定板、下固定板、固定柱、底板和把手，固定柱对称固定在底板顶部两侧，固定柱的上端与上固定板固定连接，下固定板两端分别连接两个固定柱的中部，底板底面均匀固定有若干个防滑条，上固定板两端转动连接有把手固定轴，且通过把手固定轴与把手转动连接，上固定板表面设置有若干个上通孔，上固定板内开设有调节仓；固定柱内开设有连接槽，连接槽内转动连接有驱动轴，下固定板上开设有下通孔，下固定板内部对称设置有卡板。本实用新型能够对不同尺寸的试管进行固定，通用性较强；避免在移动的过程中试管与孔壁发生碰撞，

而造成的试管损坏。

权利要求书1页 说明书3页 附图3页CN 209735651 U2019.12.06

CN 209735651

U1.一种用于医学检验的通用型便携式试管架，包括：上固定板（2）、下固定板（4）、固定

柱（5）、底板（6）和把手（1），所述固定柱（5）对称固定在底板（6）顶部两侧，所述固定柱（5）的

上端与上固定板（2）固定连接，所述下固定板（4）两端分别连接两个固定柱（5）的中部，所述

底板（6）底面均匀固定有若干个防滑条（7），其特征在于：所述上固定板（2）两端转动连接有

把手固定轴（3），且通过把手固定轴（3）与把手（1）转动连接，所述上固定板（2）表面设置有

若干个上通孔（8），所述上固定板（2）内开设有调节仓（13），所述调节仓（13）内对称且活动
