第二节约束与约束反力
2
1、约束与约束反力的概念。

2、几种常见的约束及其反力。

3、掌握工程实例在力学中的简化模型。

教学重点：1、约束与约束反力的概念。

2、几种常见的约束及其反力。

教学难点：熟练掌握对比分析几种常见的约束及其反力
讲授法、讨论法（讨论约束与约束反力的工程实例。

教室的结构就是一活生生的工程实例，另外通过多媒体放一些学生熟悉的支撑形式，并加以分析讨论。

）
第二节约束与约束反力
一、约束和约束反力的概念
阻碍非自由体运动的限制物——约束。

约束对被约束物体运动的阻碍作用——约束反力。

二、常见的约束及其反力
1、柔体约束
第二节约束与约束反力
2、光滑接触面约束
3、可动铰支座
4、固定铰支座
5.固定端支座
课题：第二节约束与约束反力
[复习引入]
作用力与反作用力和二力平衡的区别？
作用力与反作用力：两个不同的物体上
二力平衡：同一个物体上
[教学内容] 新课讲解
第二节约束与约束反力
一、约束和约束反力的概念
从日常生活中的例子引入：
自由体、非自由体的概念及举例；
约束、约束反力的定义：
阻碍非自由体运动的限制物——约束。

约束对被约束物体运动的阻碍作用——约束反力。

二、常见的约束及其反力
1、柔体约束
从工程实例引入概念
特点：只能承受拉力，不能承受压力。

从方向和作用点分析约束反力
2、光滑接触面约束
从工程实例引入概念
特点：只能限制物体沿着光滑面的公法线并指向光滑面的运动从方向和作用点分析约束反力
特点：只能限制构件沿垂直于支承面方向的移动从方向和作用点分析约束反力
计算简图
4、固定铰支座
从工程实例引入固定铰支座的概念
特点：从方向和作用点分析约束反力
强调：大小方向未知；顺便计算简图：
5.固定端支座
从工程实例引入固定端支座的概念
特点：从方向和作用点分析约束反力；顺便引出计算简图：
6、二力杆
特点：两端受力，中间不受力。

判断要点：自重不计；只在杆端受力；中间任何位置不受力；力只沿杆轴线。

小结：。

合集下载

模块一 静力学基本知识

模块一 静力学基本知识

F FC
C
C
A
FAx FA FAy F C
B
FB
F C
B
FB
F′C F′C
FAx
A FAy
A
FA
例题5:图示机构中，当销钉C附于BC杆，销钉A附于AB杆 时，不计摩擦和自重，试分别画出各杆及整体的受力图。
FBy
P B P
FCy
C FCx FC B C F
C
y FAx D FDx A
链杆就是两端铰接而中间不受力的刚性直杆。这种约束只能限制物体沿链 杆轴线方向上的运动而不能限制其他方向的运动，所以，链杆约束的约束反 力沿着链杆的轴线，指向为拉力或压力。常用符号R表示。链杆属于二力杆的 一种特殊情形。
① 两端用光滑铰链与其 它物体连接的刚杆；
链杆
链杆：
② 不计自重； ③ 杆上无其它主动力作用。
F
A
=
B F
A
F1 F2
=
A
B
F1
1.1.2 静力学基本公理 4、力的平行四边形法则
作用在物体上同一点的两个力，可以合成 为仍作用于该点的一个合力，合力的大小 和方向由这两个力为邻边所构成的平行四 边形的对角线确定。 即：合力为原两力的矢量和。 矢量表达式：R= F1+F2
A F2
R
F1
1.1.2 静力学基本公理
1.2.2 几种常见的约束及其反力 1、柔体约束 用柔软的皮带、绳索、链条阻碍物体运动 而构成的约束叫柔体约束。约束反力作用于接 触点，方向沿绳索中心线背离物体，为拉力。 用T来表示。
T P P
1.2.2 几种常见的约束及其反力 2、光滑接触面约束 当两物体在接触处的摩擦力很小而略去不计时， 其中一个物体就是另一个物体的光滑接触面约束。 光滑接触面的约束反力作用于接触点，沿着接 触面的公法线指向被约束的物体，为压力。用N来 表示。
约束与反力2

约束与反力2


柔性约束
2、光滑接触面约束
（接触面摩擦力很小可忽略不计时）
约束特点:
只能限制沿接触点的法线方向
趋向支承面的运动
NB
约束反力的确定：
通过接触点，沿着接触面公
法线方向，指向被约束的物体，
NA
即物体受压。
光滑接触的约束反力通常用ＦN 或
N表示。
光滑接触约束实例3
光滑接触约束实例
3.光滑铰链约束（简称铰链约束）
1.理想柔性约束 忽略摩擦，把实际中的绳索、链条、胶带等看成
十分柔软又不可伸长的柔索，它限制了被约束体 沿索向向外的运动。
1、柔性约束
柔性约束的特点：
只能限制物体沿柔体伸长方向的运动,只能 受拉，不能受压。
柔性约束反力确定:作用于触点,沿柔性体 中心,背离被约束物体
约束反力符号：柔性约束反力用 FT或T表 示
约束与约束反力
一、自由体与非自由体 1 .自由体：位移不受限制的物体称为自由体。
如，空中飞行的炮弹、飞机或入造卫星等。
[观察与思考]在日常生活中可以看到： 绳索悬挂的灯、支承在墙上或柱子上 的梁都掉不下来；人坐在椅子上也摔 不下来。为什么灯、梁和椅子上的人 都不能向下运动呢？
答：因为灯、梁和人的运动受到周围 物体的限制，不可能在空间某些方向 运动。
6．产生条件：当物体沿着约束所能阻止的方向上有 运动或有运动趋势时，才会出现约束力。
F1N G
F2N
主动力（荷载） 物体的受力可分为两类：约束反力和主动力。 除约束反力以外的其它力称为主动力 例如：物体的重力、结构承受的风力和水压力、
机械零件中的弹簧力、以及电磁力等。 主动力一般为已知力。
ห้องสมุดไป่ตู้、工程中常见的几种约束及约束力特点
1-2 受力分析受力图解读

1-2 受力分析受力图解读

力偶表示。
(c) 组合结点（不完全铰）
兼有铰结点和刚结点二者的性能。
４、支座的简化
支座——连接杆件与地基之间的装置。 ⑴ 可动铰支座 允许沿支座链杆垂直方向的微 小移动和转动
⑵ 固定铰支座：可以转动，但不能移动
⑶ 固定端支座：既不能转动也不能移动 ⑷ 定向支座 ：仅能沿指定方向移动
第七节 受力分析与受力图
例1-6
例1-7 P14
练习:作出下列结构中AB杆的受力图
作出下列结构中各构件及整体的受力图
第九节 荷载的分类
１、按作用时间分类： 恒载：永久作用在结构上。如结构自重、
永久设备重量。 活载：暂时作用在结构上。如人群、风、
雪及车辆、吊车。
2、按作用位置是否变化分类： 固定荷载：作用位置固定不变。如结构自重。 移动荷载：作用位置连续变化。如行驶汽车。
分离体（隔离体）： 解除周围约束后所得的自由物体。
受力图： 在分离体上画上它所受的全部主动力和约束
反力，就称为该物体的受力图。 内力与外力：
如果所取的分离体是由某几个物体组成的物体 系统时，通常将系统外物体对物体系统的作用力称 为外力；而系统内物体间相互作用的力称为内力。
三、单个物体的受力图
画物体受力图主要步骤为： ① 选研究对象； ② 取分离体； ③ 画主动力； ④ 画约束反力。
[例] 吊灯
T G
2、光滑接触面约束
组 成：由光滑接触面构成的约束。 约束特点：不论接触面是平面或曲面，都不能限制物体沿接触
面切线方向的运动，而只能限制物体沿着接触面的 公法线指向约束物体方向的运动。
约束反力方向：通过接触点，沿着接触面公法线方向，指向
被约束的物体，表现为压力。通常用N 表示。

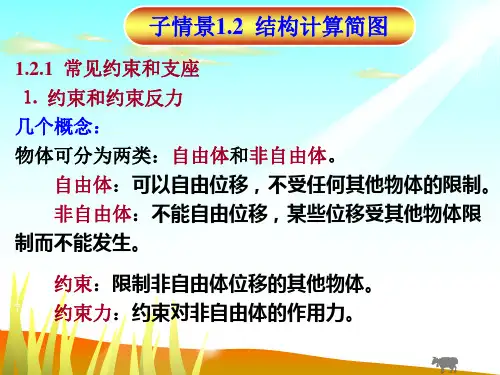

1-2结构计算简图

1-2结构计算简图


常见的几种约束 ⑵ 光滑接触面约束 两物体光滑的接触，它们之间的摩擦力可以忽略。
光滑面约束对物体的约束力：作用于接触点处， 沿接触面的公法线，并指向被约束物体，常用 N表示。
W W N N
常见的几种约束 ⑵ 光滑接触面约束 工程实例
常见的几种约束 ⑶ 圆柱铰链约束 简称铰链，是由一个圆柱形销钉插入两个物体的 圆孔中构成，并且认为销钉和圆孔的表面都是光滑的。

柔体约束由软绳、链条等构成。
柔体约束对物体的约束力：通过接触点, 沿柔体中心线且背离物体，常用T 表示。 约束力特点：只能是拉力，不能是压力。
柔索受压不能平衡
常见的几种约束 ⑴ 柔体(柔索)约束 工程中柔索约束实例：
胶带对轮的约束力沿轮 缘的切线方向，为拉力。
常见的几种约束 ⑴ 柔体(柔索)约束 工程中柔索约束实例：
⑵ 可动铰支座
工程实例
⑵ 可动铰支座
A
其它表示
B C
RA
RB
RC
A
C B
RA
RB
RC
固定铰支座和可动铰支座的工程应用实例
⑶ 固定端支座
简化 计算简图
雨棚
支座反力
基础
简化
计算简图 支座反力
⑶ 固定端支座
工程实例
1.2.2 结构的计算简图
荷载及其分类 荷载：作用上结构上的主动力。 主动力：使物体产生运动或使物体有运动趋势的力。 ⑴ 根据作用在结构上的时间长短分类：
①固定荷载：荷载作用的位置固定不变。如所有的 恒载、风载和雪载等。
②移动荷载：在荷载作用期间，其位置不断变化的 荷载。如吊车、汽车、火车等。
1.2.2 结构的计算简图
⒈ 荷载及其分类 荷载：作用上结构上的主动力。 主动力：使物体产生运动或使物体有运动趋势的力。 ⑷ 根据荷载的作用性质分类：
