钢筋位置及保护层厚度检测-2010
随着建筑科技的不断发展，混凝土结构已经成为了现代建筑中最常见的材料，而钢筋作为混凝土结构中最为重要的加固材料，其位置和保护层厚度的检测显得尤为重要。本文将介绍钢筋位置及保护层厚度检测的相关知识，方便广大建筑工作者了解相关技术。
钢筋位置检测
检测方法
钢筋位置检测主要有以下两种方法：
1. 钢筋探测仪检测法。该方法是利用电磁感应原理来检测隐蔽在混凝土内部的钢筋位置，具有检测速度快、检测精度高等特点。
2. 负载对钢筋进行检测。该方法是将一定负载作用于混凝土构件上，通过应变计及传感器来测量钢筋深度。
检测标准
国家标准《建筑钢筋混凝土工程验收规范》（GB50204-2002）对钢筋位置进行了具体规定。其中，钢筋直径≤16mm时其偏差不大于5mm，钢筋直径＞16mm时其偏差不大于1/3支钢筋直径，但最大偏差不超过10mm。
保护层厚度检测
检测方法
保护层厚度检测通常使用以下两种方法：
1. 混凝土表面探测法。该方法运用了超声波检测技术，通过探头对混凝土表面进行扫描，便可以检测出钢筋深度和保护层厚度。
2. 剖面法检测。该方法首先要对混凝土构件进行切割，然后对钢筋和保护层进行测量，得出保护层厚度。
检测标准
国家标准《建筑钢筋混凝土结构工程施工质量验收规范》（GB50204-2015）对钢筋混凝土保护层厚度也进行了具体规定。其中，要求钢筋直径＜40mm的构件，其保护层厚度不得小于混凝土保护层标准值，且最小值不得小于10mm；钢筋直径＞40mm的构件，其保护层厚度不得小于混凝土保护层标准值，且最小值不得小于15mm。
钢筋位置及保护层厚度检测是建筑工程质量检验的重要环节，对于保证建筑物的安全和使用寿命具有重要作用。相信通过了解本文中所介绍的检测方法和标准，广大建筑工作者能够更好地进行建筑工程质量控制。

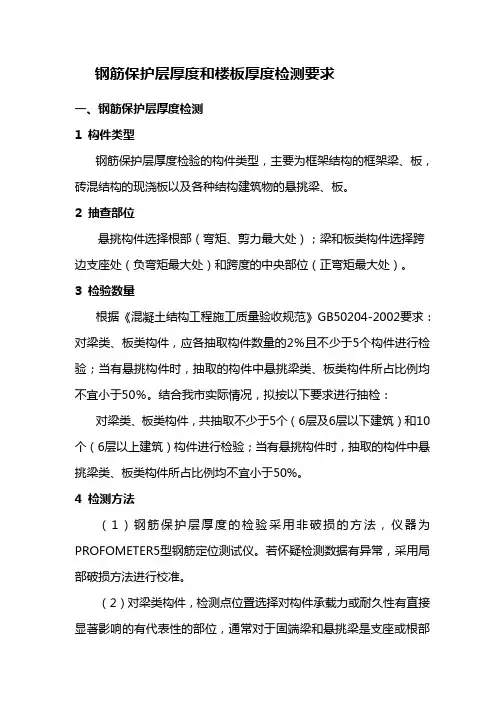

钢筋保护层厚度和楼板厚度检测要求
一、钢筋保护层厚度检测
1 构件类型
钢筋保护层厚度检验的构件类型，主要为框架结构的框架梁、板，砖混结构的现浇板以及各种结构建筑物的悬挑梁、板。
2 抽查部位
悬挑构件选择根部（弯矩、剪力最大处）；梁和板类构件选择跨边支座处（负弯矩最大处）和跨度的中央部位（正弯矩最大处）。
3 检验数量
根据《混凝土结构工程施工质量验收规范》GB50204-2002要求：对梁类、板类构件，应各抽取构件数量的2％且不少于5个构件进行检验；当有悬挑构件时，抽取的构件中悬挑梁类、板类构件所占比例均不宜小于50％。结合我市实际情况，拟按以下要求进行抽检：
对梁类、板类构件，共抽取不少于5个（6层及6层以下建筑）和10个（6层以上建筑）构件进行检验；当有悬挑构件时，抽取的构件中悬挑梁类、板类构件所占比例均不宜小于50%。
4 检测方法
（1）钢筋保护层厚度的检验采用非破损的方法，仪器为PROFOMETER5型钢筋定位测试仪。若怀疑检测数据有异常，采用局部破损方法进行校准。
（2）对梁类构件，检测点位置选择对构件承载力或耐久性有直接显著影响的有代表性的部位，通常对于固端梁和悬挑梁是支座或根部处的上部负弯矩钢筋，对于梁受正弯矩部分，对全部下排纵向受力钢筋的保护层厚度进行检验；对板类钢筋，嵌固板和挑檐板检验选择支座或根部的上部负弯矩钢筋，简支板或预制板检测跨度中央的底部正弯矩钢筋。板中钢筋不再每根逐一检查，而只查有代表性的6根，不检查连续6根钢筋，而间隔在不同位置处抽检，以使检查结果有一定的代表性。对每根钢筋，在有代表性的部位验证测量1点。
二、楼板厚度检测方案
1 构件类型
楼板厚度检验的构件类型，主要为各种结构类型建筑物的混凝土现浇楼面板。
2 抽查部位
随机抽取建筑物中有代表性的自然间，抽取时侧重于活荷载较大部位的楼面板以及跨度较大的板。
3 检验数量
根据《混凝土结构工程施工质量验收规范》GB50204-2002的要求，对板应按有代表性的自然间抽查10％，且不少于3间，对大空间结构，板可按纵横轴线划分检查面，抽查10％，且均不少于3面。

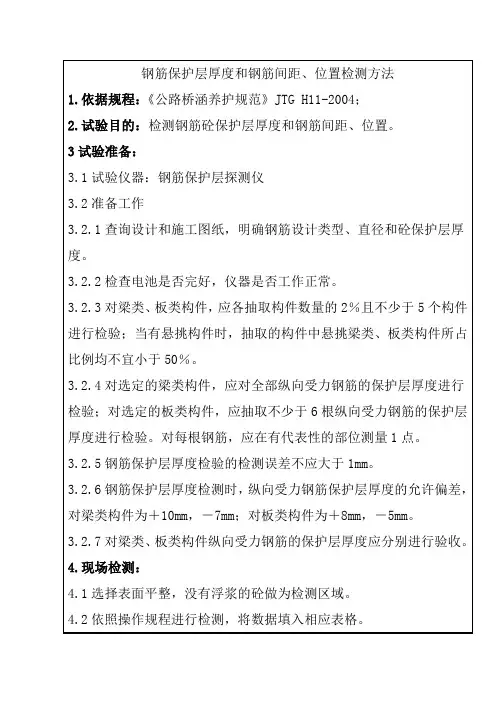

钢筋保护层厚度和钢筋间距、位置检测方法
1.依据规程：《公路桥涵养护规范》JTG H11-2004；
2.试验目的：检测钢筋砼保护层厚度和钢筋间距、位置。
3试验准备：
3.1试验仪器：钢筋保护层探测仪
3.2准备工作
3.2.1查询设计和施工图纸，明确钢筋设计类型、直径和砼保护层厚度。
3.2.2检查电池是否完好，仪器是否工作正常。
3.2.3对梁类、板类构件，应各抽取构件数量的2％且不少于5个构件进行检验；当有悬挑构件时，抽取的构件中悬挑梁类、板类构件所占比例均不宜小于50％。
3.2.4对选定的梁类构件，应对全部纵向受力钢筋的保护层厚度进行检验；对选定的板类构件，应抽取不少于6根纵向受力钢筋的保护层厚度进行检验。对每根钢筋，应在有代表性的部位测量1点。
3.2.5钢筋保护层厚度检验的检测误差不应大于1mm。
3.2.6钢筋保护层厚度检测时，纵向受力钢筋保护层厚度的允许偏差，对梁类构件为＋10mm，－7mm；对板类构件为＋8mm，－5mm。
3.2.7对梁类、板类构件纵向受力钢筋的保护层厚度应分别进行验收。
4.现场检测：
4.1选择表面平整，没有浮浆的砼做为检测区域。
4.2依照操作规程进行检测，将数据填入相应表格。 5.结果整理：
5.1当全部钢筋保护层厚度检验的合格点率为90％及以上时，钢筋保护层厚度的检验结构应判为合格；
5.2当全部钢筋保护层厚度检验的合格点率小于90％但不小于80％，可再抽取相同数量的构件进行检验；当按2次抽样总和计算的合格点率为90％及以上时，钢筋保护层厚度的检验结
果仍应判为合格。
5.3每次抽样检验结果中不合格的最大偏差均不应大于规定偏差的1.5倍。
6.检测报告:
检测报告包括以下主要内容
①委托单位；②工程名称；③仪器设备的名称、型号及编号；④报告日期、检测日期；⑤检测结果；⑥依据标准；⑦试验结论
7.检测注意事项:
7.1检查电池是否完好，仪器是否工作正常。
钢筋保护层厚度检测与相关因素分析
钢筋保护层厚度是混凝土结构中非常重要的一项指标，它直接关系到结构的使用寿命、安全性和稳定性。对钢筋保护层厚度进行检测和分析至关重要。本文将从钢筋保护层厚度的检测方法、相关因素分析以及如何合理控制钢筋保护层厚度等方面展开讨论。
一、钢筋保护层厚度的检测方法
1.无损检测法：采用超声波、电磁波、射线等方式进行检测。这种方法检测速度快，对结构无破坏，但精度较低，适用于快速初步检测。
2.毛刷法：将保护层表面的灰尘、油污清除干净，然后使用铁丝毛刷从四面八方将混凝土刷洗干净，之后用卡尺或者刻度尺量取刷洗后的各处厚度，从而得到保护层厚度。
3.钻孔法：在混凝土中开一个小孔，然后用尺量取保护层的厚度。这种方法精度较高，但对结构有所损伤，因此适用于已经建成的结构中的检测。
4.开料法：对新建的结构使用。在混凝土浇筑的设置固定的导向件和导高件，在混凝土凝固后，开料机器会自动在钢筋旁边切开一道开槽，这样就可以直接看到钢筋保护层的厚度。
以上几种方法各有利弊，具体选择何种方法检测，需根据具体的情况来决定。在进行检测的过程中，还需要注意实际情况与设计要求是否相符，对不同位置进行检测，避免遗漏。
1.施工工艺：混凝土浇筑时，采用何种浇筑工艺，对保护层的厚度影响较大。浇筑过程中是否采用了振捣、搅拌均匀等工艺要求，都会直接影响保护层的质量。
2.混凝土材料：混凝土材料的配合比例、材料的品质等都会影响保护层的厚度。如果混凝土配比比较稳定，材料质量较好，那么保护层的厚度也会相对较均匀和稳定。
3.环境条件：在野外施工的时候，气候条件和环境温度都会影响混凝土的凝固速度和质量，从而影响保护层的厚度。
4.施工人员技术水平：施工人员的技术水平直接关系到保护层的质量和厚度。如果施工人员技术不过关，那么保护层的厚度可能会出现偏差。
