图解旋翼航拍飞行器X350Pro-入门篇

  • 格式：pdf
  • 大小：1.12 MB
  • 文档页数：12

作者: Allcrazy Email：allcrazy@21cn.com 版本：Fly class‐01 v1.0 图解旋翼航拍飞行器‐X350Pro入门篇

目录

一、 到手飞之安装篇 ............................................................................................................... 2

1. 飞机正常方位 ................................................................................................................... 2

2. 脚架安装 ........................................................................................................................... 2

3. 指南针(电子罗盘)安装 .................................................................................................... 2

4. 螺旋桨安装 ....................................................................................................................... 3

5. 与旋转方向有关的‐电调接线（首飞者忽略此节） ...................................................... 4

6. 与旋转方向有关的‐飞控与电调接线（首飞者忽略此节） .......................................... 4

二、 到手飞之首飞调试 ........................................................................................................... 5

1. 遥控对码，以（遥控）左手油为例 ............................................................................... 5

2. 遥控界面说明 ................................................................................................................... 6

3. 遥控对码常见问题 ........................................................................................................... 6

4. 水平及方位校准 ............................................................................................................... 7

5. GPS检测 ........................................................................................................................... 7

三、 遥控基本说明 ................................................................................................................... 9

1. 什么是左手油（美国手）、右手油（日本手） ............................................................. 9

2. 遥控器操作面板说明 ....................................................................................................... 9

3. 控制模式（MIX键）说明 ............................................................................................. 10

4. 飞行模式（FMOD键）说明 ......................................................................................... 11

5. 控制模式补充知识（首飞者忽略此节） ..................................................................... 11

6. 电机解锁与电机锁定 ..................................................................................................... 12

四、 到手飞之充电 ................................................................................................................. 12

作者: Allcrazy Email：allcrazy@21cn.com 版本：Fly class‐01 v1.0

350轴距的4旋翼航拍是不少摩友的入门机，X350Pro就是其中代表之一，今天我们就

以他为教材，开始我们的系列课程。

一、到手飞之安装篇

1. 飞机正常方位

对码、姿态调整、准备起飞时水平放置于正前方

2. 脚架安装

必须接好电子罗盘（指南针），否则与遥控无法对码，地面站MP调试时也必须接；

另注意引出线走预留的孔位，两个接收机天线成90度夹角为最佳角度

3. 指南针(电子罗盘)安装

作者: Allcrazy Email：allcrazy@21cn.com 版本：Fly class‐01 v1.0

4. 螺旋桨安装

高手也会出错，因为简单！另一般调试或者放置时建议拆下机翼，以免误伤或

者折翼。

安装时注意原厂桨叶会有方向指示，与电机悬臂上标注的保持一致。

正常状态下旋翼旋转方向应该是两个前翼内旋、两个后翼外旋，程对称状态。

而四个电机的编号从右下角开始，顺时针排列为1‐4号机。

作者: Allcrazy Email：allcrazy@21cn.com 版本：Fly class‐01 v1.0

 常见问题

1. 飞机起飞时，稍微加油门，就往单侧倾斜

经常就是不能离地的那对机翼装反了,无论何时机翼的旋转方向都应该是

迎风面向上，且机翼旋转标识、悬臂上的旋转标识和实际旋转方向一致。

2. 机翼装对了，旋转错误是咋办

非原装机，或者拆过机后这个问题很常见，有可能是电调线与马达装错，

或者电调与飞控装错。

5. 与旋转方向有关的‐电调接线（首飞者忽略此节）

3号机实物照，虽然被遮住了焊点，但是从位置还是可以很清楚的判断。

6. 与旋转方向有关的‐飞控与电调接线（首飞者忽略此节）

作者: Allcrazy Email：allcrazy@21cn.com 版本：Fly class‐01 v1.0

 来张实物图

总而言之，旋转对不一定飞的起，旋转不对一定飞不起。

二、到手飞之首飞调试

1. 遥控对码，以（遥控）左手油为例

第一守则：开机时：先开控（遥控），再接电（模型电源）

第二守则：关机时：先断电，再关控

平时养成好习惯，可以大大减少你的事故率。试想一下，你的飞机还在天上，你把

控关了，好死不死你还没有设置过绑定ID，重开控也没用，你可以直接为你的爱模

默哀了。

还有GPS返航？这个东东试验时基本有效，有事时基本无效，平时还是宁可信其无

吧。

正常状态下开控，对码过程中显示system initialize，此为模型对码状态，请在10s

内给模型加电，错过全关重来。

作者: Allcrazy Email：allcrazy@21cn.com 版本：Fly class‐01 v1.0

模型接电后，模型对码灯慢闪数秒后，熄灭。对码成功。

2. 遥控界面说明

3. 遥控对码常见问题

 遥控报警，显示下图信息，

将遥控所有键、柄复原位或归零，即可。例如下图便是油门没有归零警告。

 对码灯总是快闪

你误进了姿态调整模式，断电关机重来

 对码灯总是慢闪，熄灭后，没法解锁电机，

可能没接罗盘，就是脚架上那个线插；

可能遥控模式键（mix）没有归零；

作者: Allcrazy Email：allcrazy@21cn.com 版本：Fly class‐01 v1.0

4. 水平及方位校准

调校和电子罗盘。

遥控对码成功后，对码灯熄灭，将左右摇杆同时推向内侧下角

对码灯（左灯）连续快闪，即进入罗盘校准状态。

校准完后重新接电。

5. GPS检测

GPS状态灯就是右边这个灯

合集下载

好盈Xrotor

好盈Xrotor

感谢您购买本产品！无刷动力系统功率强大，错误的使用可能导致人身伤害和设备损坏，为此的我们强烈建议您在使用设备前仔细阅读本说明书，并严格遵守规定的操作程序。我们不承担因使用本产品或擅自对产品进行改造所引起的任何责任，包括但不限于对附带损失或间接损失的赔偿责任。01产品特色

02XRotor系列无刷电调产品规格

03使用向导

04正常开机过程及保护功能说明

05常见故障及提示音· 多旋翼专用核心程序，油门响应速度大幅提升；· 专门针对盘式电机优化的固件，兼容性非常出色；· 高度智能化，自适应能力强，仅保留进角设定项（高进角/中进角），使用极为 简单；· 油门信号线为双绞线，有效降低信号在铜线内传输所产生的串扰，令飞行更加稳定；· 最高可支持刷新率高达621Hz的油门信号，兼容各种飞控 （注：超过500Hz的油门信号皆为非标准油门信号）；· 采用专用功率管驱动芯片，驱动效率高且极为可靠；· XRotor-50A电调自带高亮LED航行灯，无须额外为多旋翼飞机添加彩灯；· XRotor-50A电调底部含有拨码开关，可设置LED开启/关闭、LED灯色、 进角、电机转向。型号XRotor 10AXRotor 20AXRotor 40AXRotor 50A持续电流10A20A40A50A瞬时电流（10秒）15A30A60A70ABEC无无无无锂电节数2-3S3-4S2-6S2-6S参数选项进角（高/中）进角（高/中）进角（高/中）进角（高/中）重量6.5g14g26g46g尺寸36.5x16.4x4.1 mm52.4x21.5x7 mm68x25x8.7 mm48x30x15.5 mm典型应用*（以四轴为例）250级四轴330/450级四轴550/650级四轴650级以上四轴* 上表中的典型应用针对四轴飞行器而言。当电调应用于六轴、八轴等飞行器时，适用的轴距也可相应增大。

油门行程校准及电调参数设定· 首次使用XRotor无刷电调或更换遥控设备后需要进行油门行程校准。· 当电调驱动盘式电机出现异常或者要求达到更高转速时，可尝试更改进角参数（注：电调出厂默认为中进角）。接线方法1

toysky无人机说明书

toysky无人机说明书

toysky无人机说明书

Toysky无人机说明书

一、产品介绍

Toysky无人机是一款高性能、智能化的航拍工具。它采用先进的飞行控制系统，具有稳定飞行、高清拍摄等功能，可广泛应用于航拍摄影、科学研究、教育培训等领域。

二、外观设计

Toysky无人机采用轻量化材料制作，外观简约美观。其主体为四旋翼设计，配备高亮度LED灯，可在夜间环境下进行飞行操作。

三、技术参数

1.飞行时间：约20分钟；

2.最大飞行距离：500米；

3.最大飞行高度：100米；

4.相机像素：1200万像素；

5.视频分辨率：1920*1080P。

四、安全操作指南

1.在使用前，请确保电池已充满电，并检查螺旋桨是否牢固； 2.请勿在室内或人群密集区域进行飞行操作；

3.请勿将无人机超出视线范围内进行操作；

4.请勿在恶劣天气条件下进行飞行操作；

5.请勿擅自修改或升级无人机的软件或硬件。

五、操作流程

1.将无人机放置在平整地面上，打开遥控器电源；

2.按下无人机电源键，等待连接成功；

3.起飞前，请确保无人机与遥控器连接正常，并检查环境是否适合飞行；

4.按下起飞键，无人机开始升空；

5.进行飞行操作时，请注意环境安全，并根据需要进行拍摄。

六、常见问题解答

1.无人机不能起飞怎么办？

答：请检查电池是否充满电，螺旋桨是否牢固，遥控器和无人机之间是否连接正常。

2.无人机飞行过程中突然失联怎么办？

答：请尝试按下返航键，让无人机自动返回原点。如果仍然失联，请寻找可能的干扰源并消除干扰。

3.如何更换螺旋桨？

答：首先关闭电源，然后用螺丝刀将原有螺旋桨拆卸下来，再安装新的螺旋桨并紧固好。

七、维护保养

1.每次使用后，请清理无人机表面的灰尘和污垢，并将其放回包装盒中储存；

2.请勿将无人机长时间放置在高温、潮湿或者有腐蚀性的环境中；

3.如需更换电池，请使用原装电池，并按照说明书正确安装。

八、售后服务

本产品享有一年质保期。如有任何问题，请联系客服人员。我们将竭诚为您提供优质的售后服务。

无人机地使用与拍摄技巧窍门

无人机地使用与拍摄技巧窍门

//

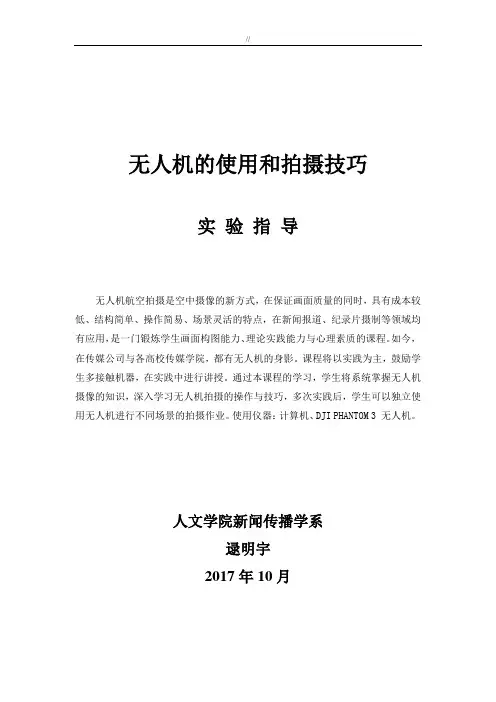

无人机的使用和拍摄技巧
