第四章 工程网络计划技术

二、常用网络计划技术
2、双代号时标网络计划：以水平时间坐标为尺度编制的双代号网 络计划,水平坐标可为时、天、周、月或季。
双代号时标网络计划绘制注意事项：
（1）实箭线表示工作，虚箭线表示虚工作，波形线表示工作的自由 时差。 （2）所有符号在时间坐标上的水平投影位置，都必须与其时间参数 相对应。 （3）虚工作必须以垂直方向的虚箭线表示，有自由时差时加波形线 表示。 （4）关键线路的确定应自终点节点逆箭线方向朝起点节点逐次判定， 从终点到起点不出现波形线的线路即为关键线路。
x
第四章
工程项目管理
网络计划技术与建设项目进度管理
主要内容： 1、网络计划技术概述； 2、常用网络计划技术； 3、建设项目进度计划； 4、建设项目进度计划的检查与调整； 5、建设项目进度控制；
一、网络计划技术概述
1、起源与发展 （1）1956年，美国杜邦化学公司开发了关键线路法(Critical Path Method，简称CPM)。 （2）1958年，美国海军军械局开发了计划评审技术(Program Evaluation and Review Technique，简称PERT)。 （3）20世纪60年代初期，网络计划技术在美国得到了推广 。 （4）1965年，著名数学家华罗庚教授应用统筹法。
总时差等于其最迟开始时间减去最早开始时间，或等于 最迟完成时间减去最早完成时间。
某工作的自由时差等于其紧后工作的最早开始时间减去 某工作的最早完成时间。
网络计划中总时差最小的工作是关键工作。 自始至终全部由关键工作组成的线路为关键线路，或线 路上总的工作持续时间最长的线路为关键线路。 参数表示方法：
工序。如上图，箭线的箭尾节点i表示该工作的开始，箭线的箭头 节点j表示该工作的完成。任意一条实箭线都要占用时间、消耗资

4.2.1 双代号网络图
⑷在无时间坐标限制的网络图中，箭线的长度原则上可以任意画，其占用的时 间以下方标注的时间参数为准。
⑸在双代号网络图中，各项工作之间的关系如图4—11所示。
4.2.1 双代号网络图
➢ 2、节点
➢ 节点是网络图中箭线之间的连接点。在双代号网络图中，节点既不占用时间、 也不消耗资源，是个瞬时值，即节点只表示工作的开始或结束的瞬间，起着 承上启下的衔接作用。网络图中有三种类型的节点：
➢ （1）起点节点 网络图中的第一个节点叫“起点节点 ”，它只有外向箭线，一般表示一项 任务或一个项目的开始，如图4—12中（a）所示。
4.2.1 双代号网络图
➢ （2）终点节点 网络图中的最后一个节点叫“终点节点 ”，它只有内向箭线，一般
表示一项任务或一个项目的结束，如图4—12中（b）所示。
4.2.1 双代号网络图
总工期等均一目了然。
➢ ⑶可清楚表示工作之间开展流水作业的情况。
4.1.2 网络计划的技术特点
➢⒉缺点
➢ ⑴横道图只能表明工程已有的静态状况，不能反映出各项工作之间 错综复杂、相互联系、相互制约的生产和协作关系。比如图4－1中， 浇注混凝土Ⅱ只与绑扎钢筋Ⅱ有关而与其他工作无关。
➢ ⑵不能反映出工程中的主要工作和关键性的生产联系，当然也就无 法反映出工程的关键所在和全貌。即不能明确反映工程实施中的关 键线路和可以灵活机动使用的时间，因而也就无法抓住工作的重点， 看不到潜力所在，无法进行最合理的组织安排和指挥生产，不知道 如何去缩短工期、降低成本及调整劳动力。
➢ ⒋我国对网络计划技术的研究与应用起步较早，1965年，著名数学家华罗 庚教授首先在我国的生产管理中推广和应用这些新的计划管理方法，他根据 网络计划统筹兼顾、全面规划的特点，将其称为统筹法，并亲自带领“小分 队”在全国普及和推广。1980年我国成立了“北京统筹法研究会”； 1982 年成立了“中国优选法、统筹法与经济教学研究会”；1983年成立了“中 国建筑学会建筑统筹管理研究会”。

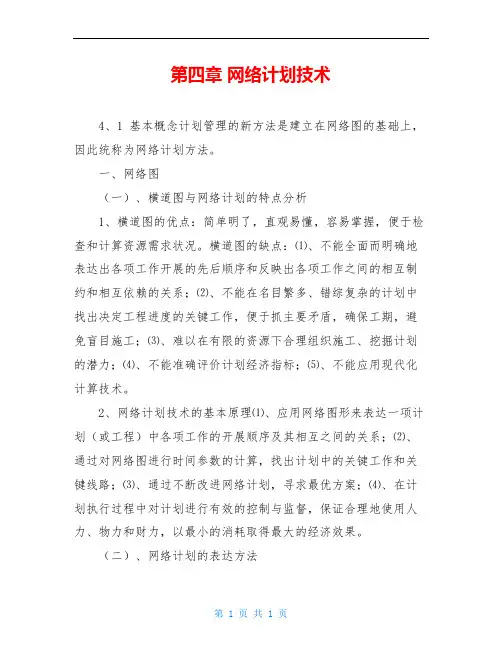

第四章网络计划技术4、1 基本概念计划管理的新方法是建立在网络图的基础上，因此统称为网络计划方法。

一、网络图（一）、横道图与网络计划的特点分析1、横道图的优点：简单明了，直观易懂，容易掌握，便于检查和计算资源需求状况。

横道图的缺点：⑴、不能全面而明确地表达出各项工作开展的先后顺序和反映出各项工作之间的相互制约和相互依赖的关系；⑵、不能在名目繁多、错综复杂的计划中找出决定工程进度的关键工作，便于抓主要矛盾，确保工期，避免盲目施工；⑶、难以在有限的资源下合理组织施工、挖掘计划的潜力；⑷、不能准确评价计划经济指标；⑸、不能应用现代化计算技术。

2、网络计划技术的基本原理⑴、应用网络图形来表达一项计划（或工程）中各项工作的开展顺序及其相互之间的关系；⑵、通过对网络图进行时间参数的计算，找出计划中的关键工作和关键线路；⑶、通过不断改进网络计划，寻求最优方案；⑷、在计划执行过程中对计划进行有效的控制与监督，保证合理地使用人力、物力和财力，以最小的消耗取得最大的经济效果。

（二）、网络计划的表达方法1、双代号网络图以箭线及其两端节点的编号表示工作的网络图称为双代号网络图。

2、单代号网络图以节点及其编号表示工作，以箭线表示工作之间的逻辑关系的网络图称为单代号网络图。

（三）、网络计划的分类（1）按计划目标（即其终止节点）的多少分：单目标网络计划、多目标网络计划。

（2）按网络计划层次分：综合施工网络计划、单位工程施工网络计划、局部网络计划。

（3）按网络计划的时间表达方式分：非时标网络计划（箭线长短不代表时间、时间写出来）、时标网络计划（剪线在时间坐标上投影代表工作延续时间）。

（4）按图形样式分：单代号网络、双代号网络。

二、基本符号（一）双代号网络图的基本符号双代号网络图的基本符号是箭线、节点及节点编号1、箭线⑴一根箭线表示一项工作或表示一个施工过程；⑵一根箭线表示一项工作所消耗的时间和资源，分别用数字标注箭线的下方和上方；⑶在非时标网络图中，箭线的长度不代表时间的长短，画图时原则上是任意的，但必须满足网络图的绘制规则。

以最小的消耗取得最大效益。
四、网络计划方法的特点
• 优点：组成有机的整体，明确反映各工序间的制约与依赖关系；
• 能找出关键工作和关键线路，便于管理人员抓主要矛盾；
• 便于资源调整和利用计算机管理和优化。 • 缺点：不能清晰地反映流水情况、资源需要量的变化情况。
五、网络图的基本类型
• 1、双代号网络图： • 两个圆圈和一个箭线表示一项工作的网状图 挖土 3d 4 垫层 2d 5
(二）图上计算法：（工作时间参数的计算）
紧前工作 本工作 紧后工作
h
i
j
k
最早开 最迟开 始时间 始时间
最早开 最迟开 始时间 始时间
最早开 最迟开 始时间 始时间 总时差 最早结 最迟完 自由时差 束时间 成时间
i
（a） 二时标注法
j
总时差 自由时差
i
（b） 四时标注法
j
i
（c） 六时标注法
j
（1)最早开始时间（ES） P359
4、选择网络计划的排列方法
如分层分段施工时，在水平方向可表示： （1）组织关系――同一施工过程在各层段上的顺序 施工段的排列方向 （ 按工种排列 ）
某基础工程， 有挖土、打垫 层、砌砖基、 回填。分三段 施工。
挖1 挖2 挖3
垫1
垫2
垫3
（2）工艺关系――在同一层段上各施工过程的顺序 （按施工段排列）
挖1 垫1 砌1
工 艺 顺 序 排 列 方 向
挖2
垫2
砌2
（五）示例
某基础工程，施工过程为：挖槽12d，铺垫层3d， 砌墙基9d，回填6d；采用分三段流水施工方法， 试绘制双代号网络图。
1 挖1
4
