4. 电梯故障代码
范文范例 参考指导
word格式整理 Catalogue
目 录
No.
序号 Description
说明 Page
页
9.1 SM-01主板故障代码 9-3
9.2 CT变频器（CONTROL TECHNOLOGY）故障代码 9-5
范文范例 参考指导
word格式整理 9. 电梯故障代码
9.1 SM-01主板故障代码
故障代码显示 内容 原因 对策
02 运行中厅门锁脱开（急停） 1． 运行中门刀擦门球
2． 门锁线头松动 1． 调门刀与门球的间隙
2． 压紧线头
03 错位（超过45CM），撞到上强停时修正（急停） 1． 上限位开关误动作
2． 限位开关移动后未进行井道教入
3． 编码器损坏 1． 查限位开关
2． 重新进行井道教入
3． 更换编码器
04 错位（超过45CM），撞到下强停时修正（急停） 1． 下限位开关误动作
2． 限位开关移动后未进行井道教入
3． 编码器损坏 1． 限位开关
2． 重新进行井道教入
3． 换编码器
05 电梯到站无法开门 1． 门锁短接
2． 门电机打滑
3． 门机不工作 1．停止短接
2．检查皮带
3．检查门机控制器
06 关门受阻时间超过120秒 1． 关门时门锁无法合上
2． 安全触板动作
3． 外呼按钮卡死
诊断仪 I 操作说明 - 功能 -
MA13 6510 046
I 型诊断仪
7 段数字显示屏 起动/停止按键
（闪烁 1）
旋转脉冲 LK 传感器
运行：IS/RS2
IS 上行
SR 模块反馈 IS 下行
程序选择旋钮
安全回路 EK LN 传感器
HK
TK W/W1 接触器
KT WO/WU 接触器
当 I 型诊断仪没有进入 15AF 功能时，LK 和 LN 感应器被井道码板遮挡时，诊断仪上的 LK
和 LN 相应的发光二极管闪烁。当 I 型诊断仪进入 15AF 功能时，LK 和 LN 感应器被井道码板遮 挡时，诊断仪上的 LK 和 LN 相应的发光二极管不闪烁，并且在功能 15AF 里这两个
LED 的配位 也互相对换（见 MA13，类型 6510，顺序号 046）。
用诊断仪 I 总共可查询或处理 16 项功能。用户可以通过程序选择旋钮选定各项功能。选 定的功能出现在七段数字显示屏上（闪烁显示）。
使用方法
将诊断仪 I 插入相关的印刷电路板（CPU，门控制，LMS1 等等）。显示屏显示某项功 能(闪烁)。用户可调节程序选择旋钮，选择需要的功能。 只有在显示屏闪烁的情况下, 才能从一个功能转换到另一个功能。 退出选定功能：将程序选择旋钮旋转一档，然后按启动/停止键>2 秒。 用户可通过 AF00（dF00，bF00）或者将主开关切断再接通，退出教入功能。 本书中对诊断仪 I 的阐述或功能描述适用于 04.86.3 版起的所有工作程序。TCI/TCM
电 梯控制系统的现行工作程序将在紧急信息栏中公布。诊断仪 I 的所有功能将在以下章节中分别作详细介绍。
1）当 七 段 显 示 屏 闪 烁 时， 上 图 侧 面 所 示 功 能 将 由 A 列 及 B 列 发 光 二 极 管 指 示 出
来。
2）IS ... 检修运行 RS ... 应急电动运行。
一．速度较入：
电梯停在顶楼;1打检修,仪表进1500→ENT→AF16→ENT
2打正常→ENT→自动运行→自动停→打检修→ENT结束 3AF23→ENT额定速度；AF26→ENT加速度400～500；AF27→ENT减速度400～500
二． 做OC：换召唤板
机房打检修;仪表进15AF→ENT AFxx→﹢AFOC→ENT EFxx 结束
三． 做A6：换MC2主板
115AF→A6FF→ENT→A60d→ENT→A6Fd→ENT→A6EA→ENT→A6dA→ENT→A6Ad→ENTA600→ENT 退出
2井道自学习：
a.电梯停在底层,打检修,冲下极限;仪表进15AF→ENT AF10→ENT AF11 b.打正常,短安全→ENT 自学习开始 c.顶层停车;断电,再送电; 3做OC;
四．编码器与变频器做匹配：无机房
1MC2主板,仪表进15AF,按下SER复位按钮
2变频器,仪表进P86,将“0”改为“1”,按P键参数键;这时TMI板将自动复位一次;再将“1”改为“2”,控
制柜内按住上或下键不放,主机自整定开始,主机会发出“嗡嗡”声;约2秒左右按P键,主机自己停转;P86自动复位回“0”,并保存;
3主板退出15AF,并按一下复位按钮SER. 4换TMI板后,注意更改以下参数：
P3正反转、P5、P6、P13、P14轮径、P15、P16额定速度、P40主机型号 速度修改：TMI板进P16改参数,主板做速度教入即可;
五．称重调整： 在轿顶称重盒内进行;仪表进15bF→ENT bF01→ENT 显示CAN总线连接
0000 CMS没有连接CAN总线 0001 CMS已连接CAN总线 bF02→ENT 修改bF01值
bF03→ENT 显示轿厢负载方式 0000 按%比显示 0001 按Kg数显示 bF04→ENT 修改bF03值
bF07→ENT 显示感应器与接触面的距离 750 加载时距离变大 1350 加载时距离变小 bF08→ENT 修改bF07值

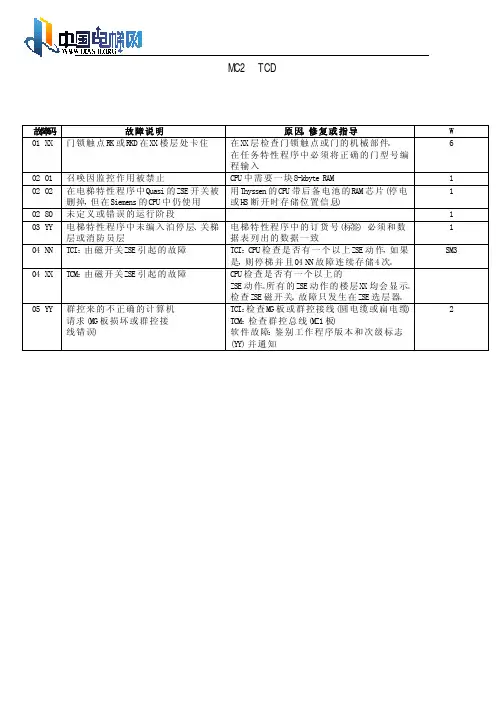

DIAGNOSTIC UNIT
I
Function 01 00 Display of error stack as per: 05.00
显示故障堆栈
Example:
Error Explanation Weighting BW
14 03
AAjob-specific error messag任务特性故障信息 N emergency stop 紧急停梯
XX landing 楼层 S stopping 停止
YY undefined 未定义 M spontaneous message 自发信息
NN explanations from page 21 解释见21页 B lift blocked 电梯被锁定
ZZ Number of marking flag 标志编号
..B operation phase
运行阶段 Significance: Frequency levels of error:
含义：故障频繁度
Level 1 infrequent 1度不频繁发生 Start/Stop button
LK sensor
Run: IS/RS 2)
UP direction with IS
DOWN direction with IS
Program selector wheel
LN sensor
W/W1 contactor
WO/WU Schütz Seven-segment-function display
flashing1)
Pulses
Check-back SR module
Safety circuit EK
HK
TK
KT Error code number 故障代码 Level 10 frequent 10度频繁发生
